YAMAHA AX-10 (13)レギュレーター基板制作

ヤマハアンプ魔改造プロジェクト。

なんか、このプロジェクトに関して言うと「牛歩にも程がある！」と云うくらいに進捗がノロいです。
元々、わたしの工作や制作は遅いのですが、にしても今回はひどすぎる。1記事のなかで、な〜んにも進んでいない。

これにも理由があって（笑）

• 忙しい
• なにかとパーツが足りず、そこで止まる

最初は手抜きと妥協で考えていても、どんどん欲が出て、追加でパーツ発注を繰り返してしまうというパターンです。

さて。

今回は、Sub用の追加パワーアンプにレギュレーションする、電源レギュレーター基板を作っていきます。本日もそれだけ（笑）。

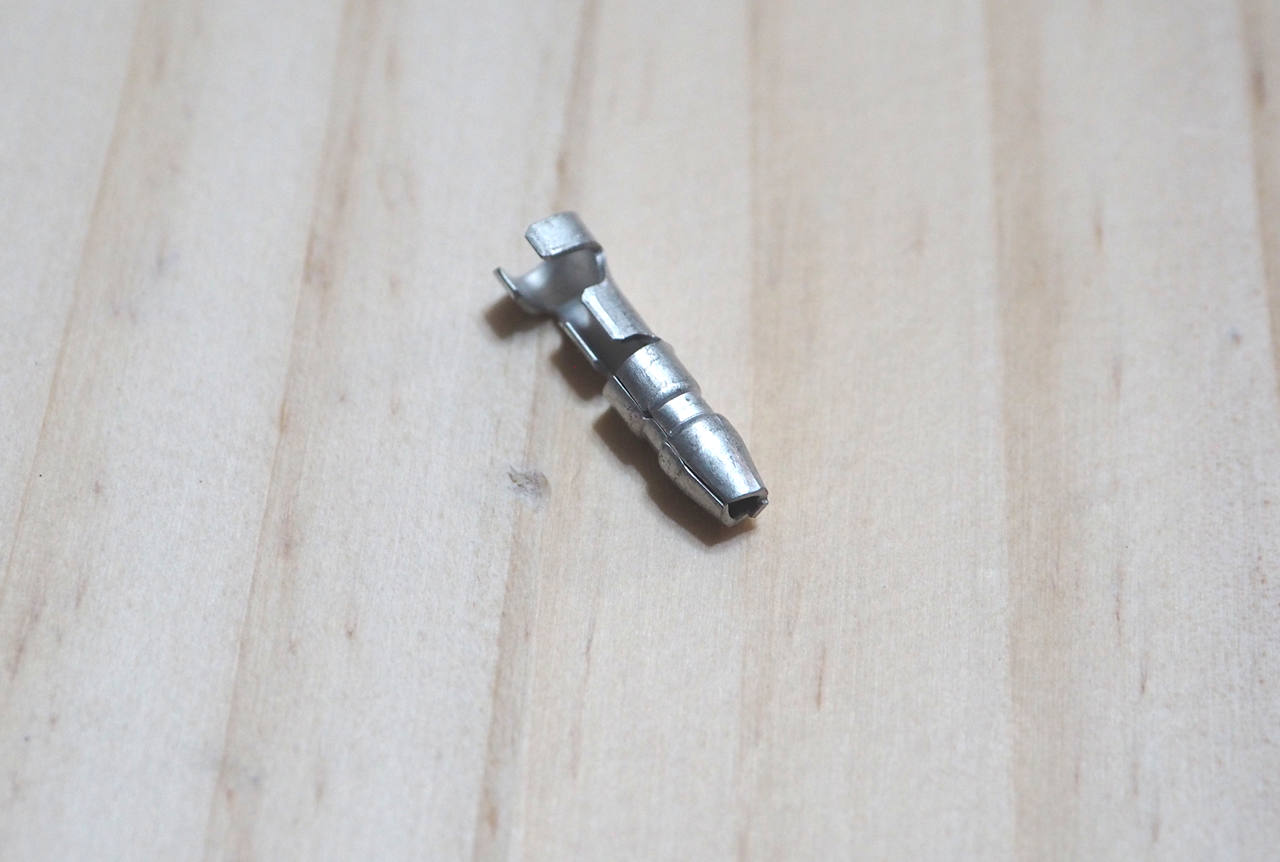

まず、これはクルマの配線などでお馴染みの「ギボシ端子（オス）」です。
これを加工して、PCBの電源ターミナル代わりに使います。

最初は一般的なPCB型コネクタを考えたのですが。5A程度流せるような大型かつ汎用コネクタの手持ちはない。そこで。ギボシ端子を加工してターミナル（コネクトポール）の代わりにしようと考えたのです。

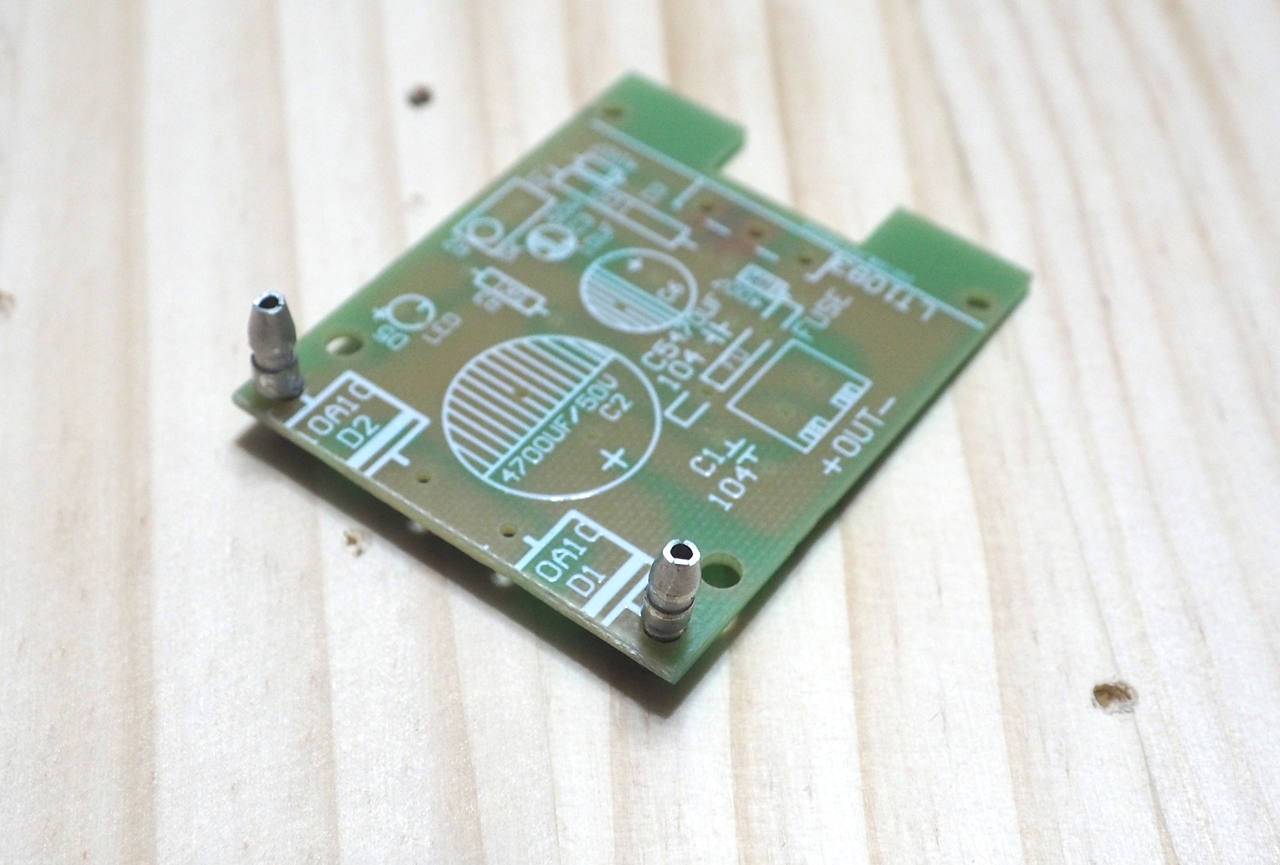

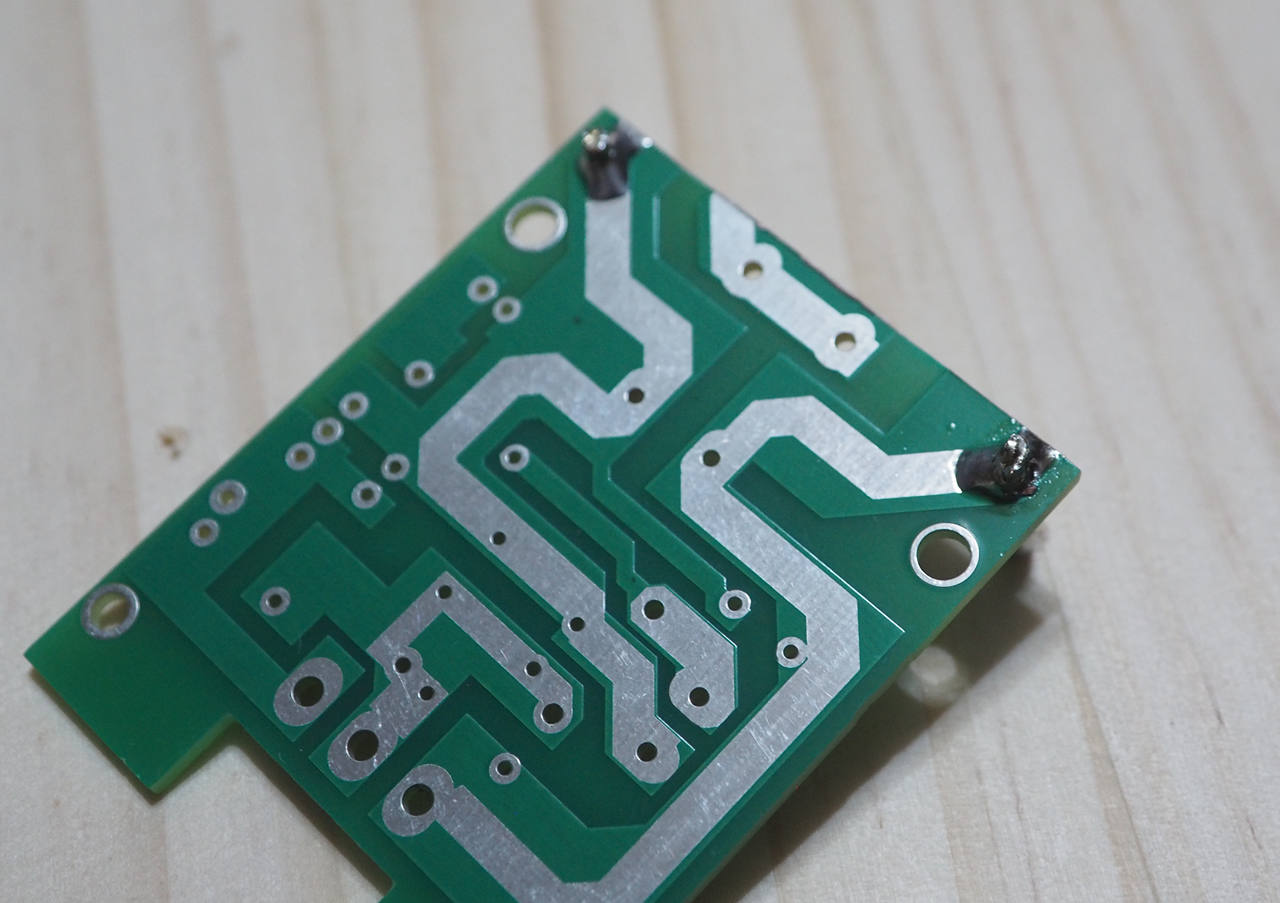

元々あった部品用のΦ1.0のランドホールをΦ2.5mmくらいまでドバっと広げ。そこへ細く加工したギボシ（オス）を無理やりねじ込んでいきます。

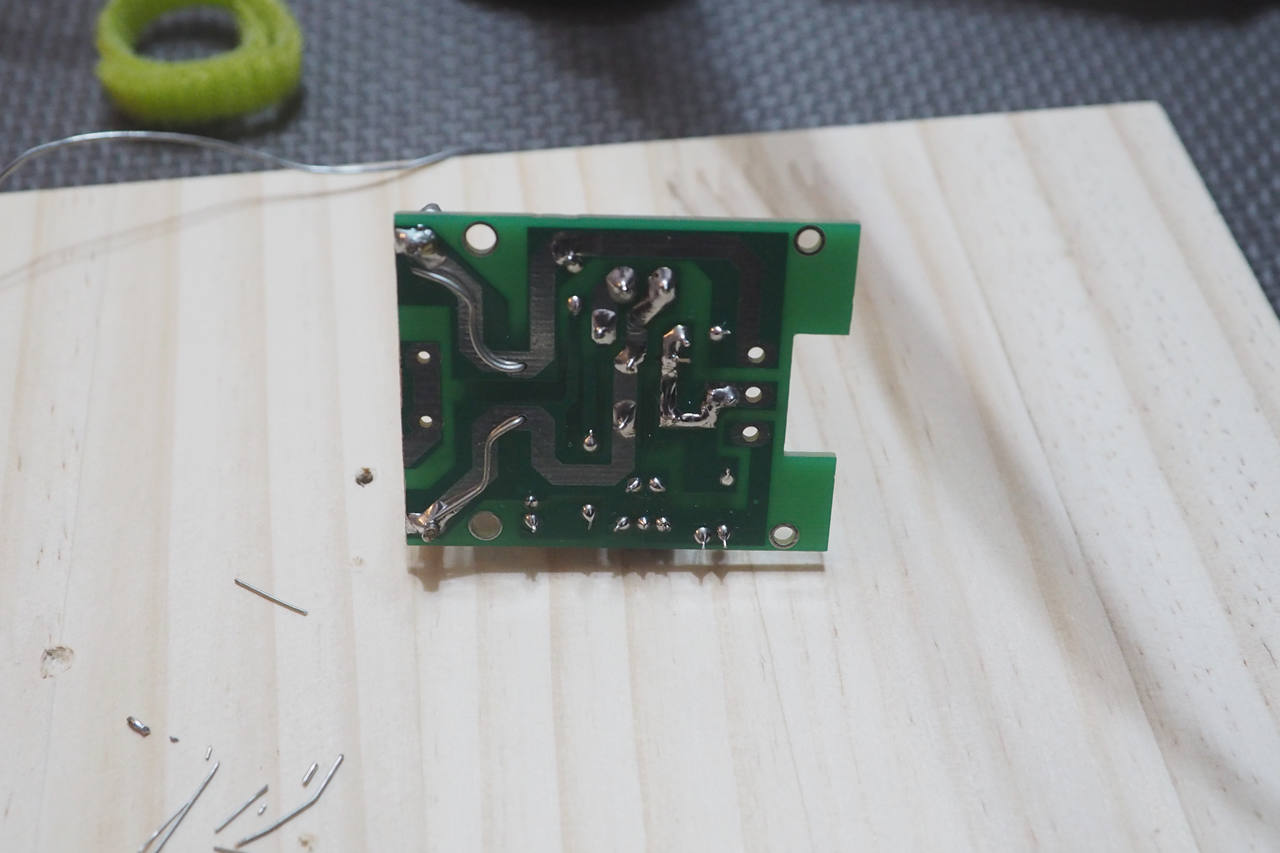

そして、裏面で差し込んだギボシ末端をかしめて広げ、抜けないようにする。さらにハンダをモリモリで補強する。これの何が良いか。

• コネクタつきになった（直配線より取り回しも組立も容易）
• 大電流が流せる
• 少々抜き差ししても補強してあるからランドを痛めない/パタン剥離しない

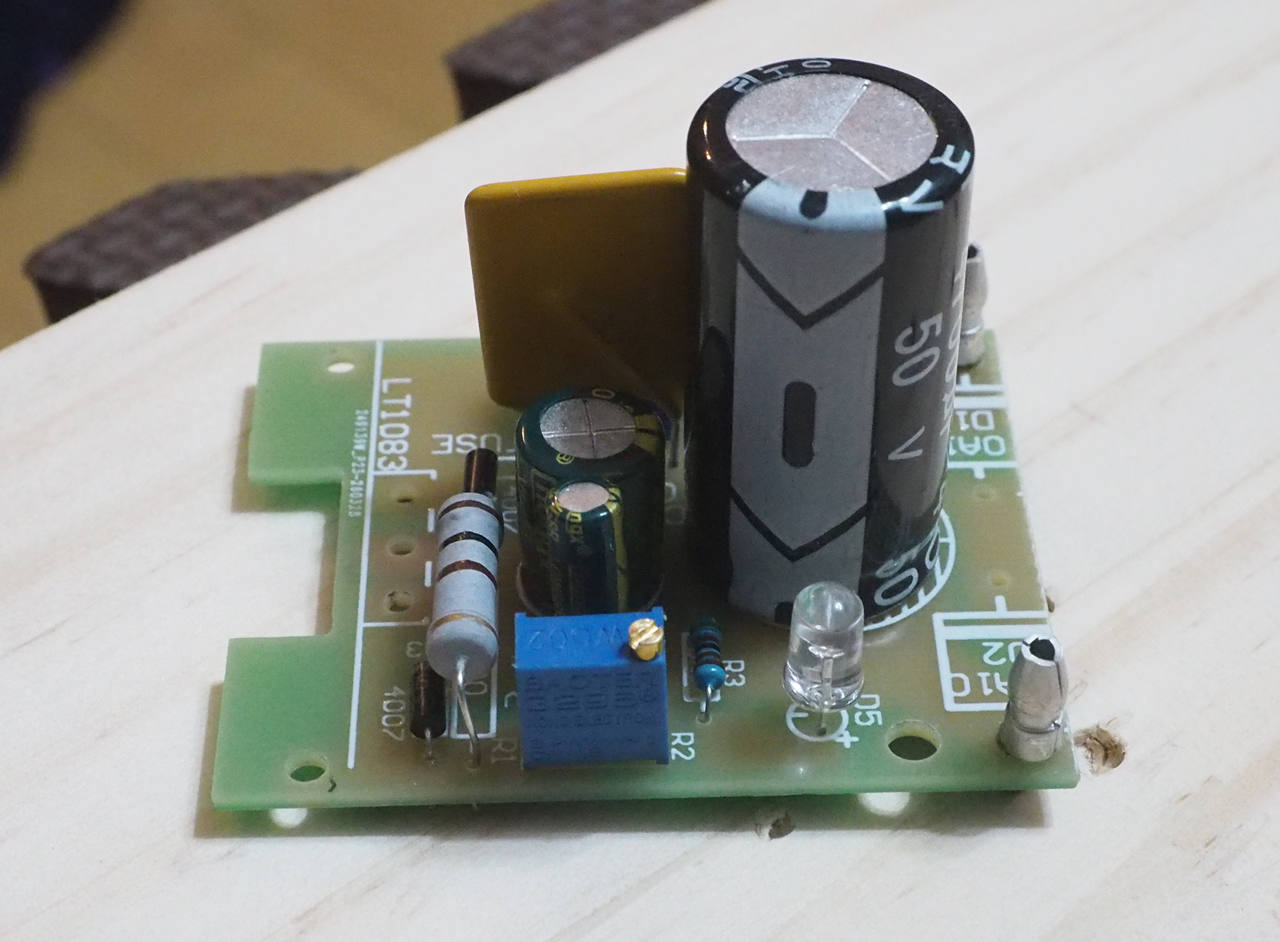

ついでに全てのパーツをインサートして：

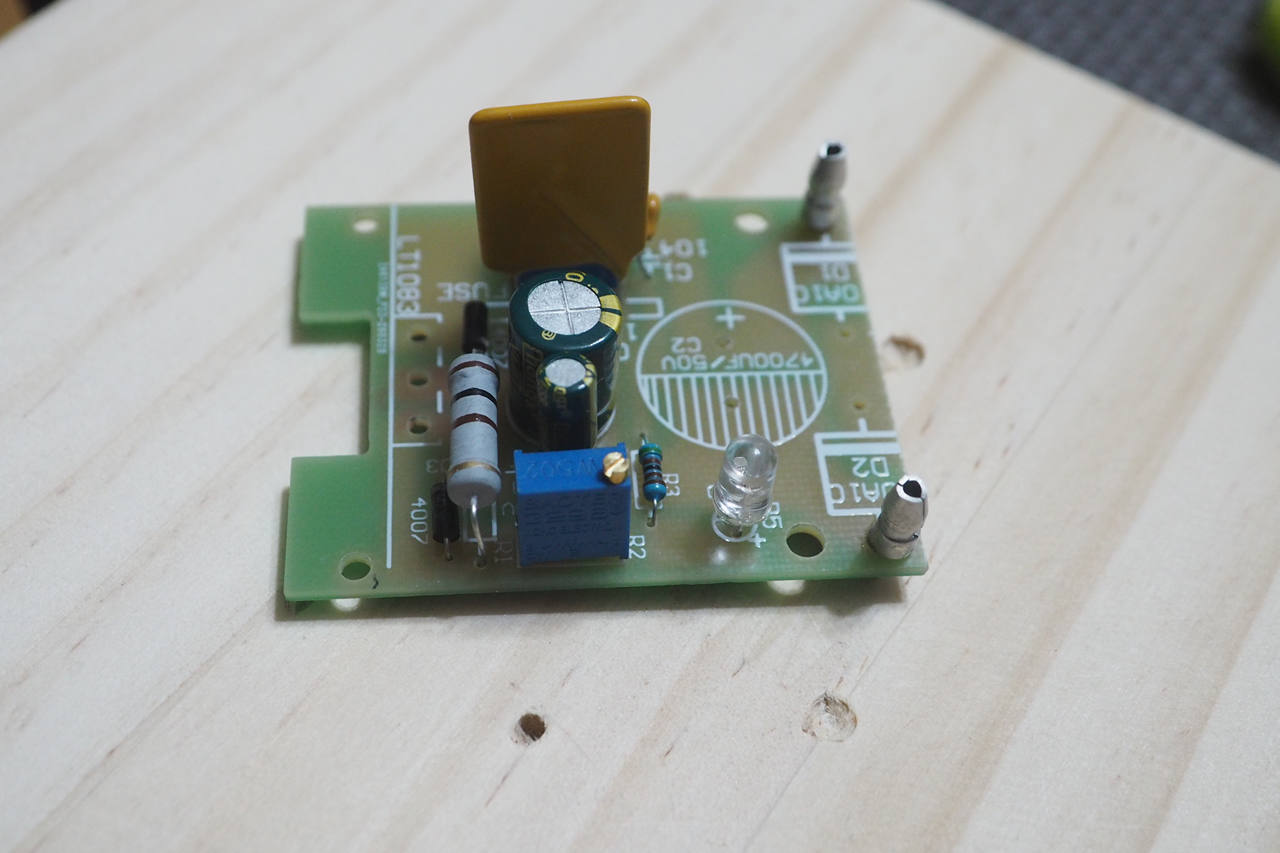

すべてのパーツを半田付け終わらせてしまいました。（笑）

これは手抜き工事ですね。本来はダメです。
正しいやり方としては、背の低いパーツから順にリードを曲げて→半田付けし→徐々に背高のパーツへ移行してゆくのです。でも今回は横着をして一挙に全パーツとりつけ、一挙にはんだ付けをしてしまいました。このやり方では切っていないリードがはんだ付けの邪魔になるし、あまり賢いやり方ではない。しかしリードタイムは短い（笑）

あれ、でも　↑ 平滑キャパシタだけはんだ付けしていませんね？
実はこれにも理由があって、

このキットに付いてきた平滑ケミコンって、4700uF/50V品なのです。こりゃダメだわ。だって入力がDC53Vなんだもん。最低限でも63V品じゃないとケミコンが飛びます。

なので、

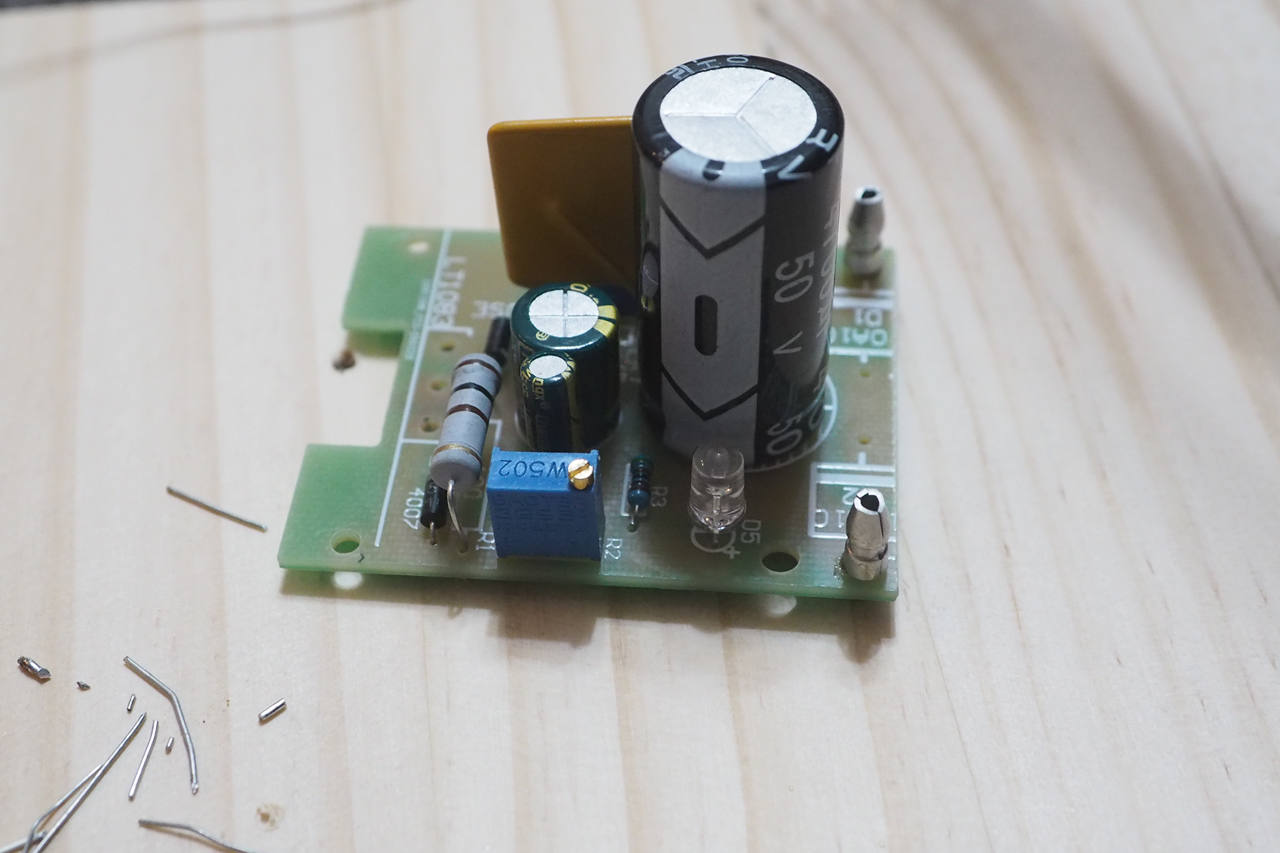

平滑キャパシタを抜いてしまいました（笑）

パーツはPCBにベタ付けしていないです。「どんなパーツはベタづけして」「どんな類のパーツはPCBから浮かした方がよいのか。」それも色々とナレッジがあるのですが、面倒なので今回は説明省略。

抜いてしまった平滑キャパシタをどうするか。まあ、実はなくても良いのです。メインPCB側に巨大な平滑Cはありますからね。もちろんローカルにも1000uF程度あると、その分瞬間的チャージ電流を引けるから、有利は有利です。でもMUSTではない。

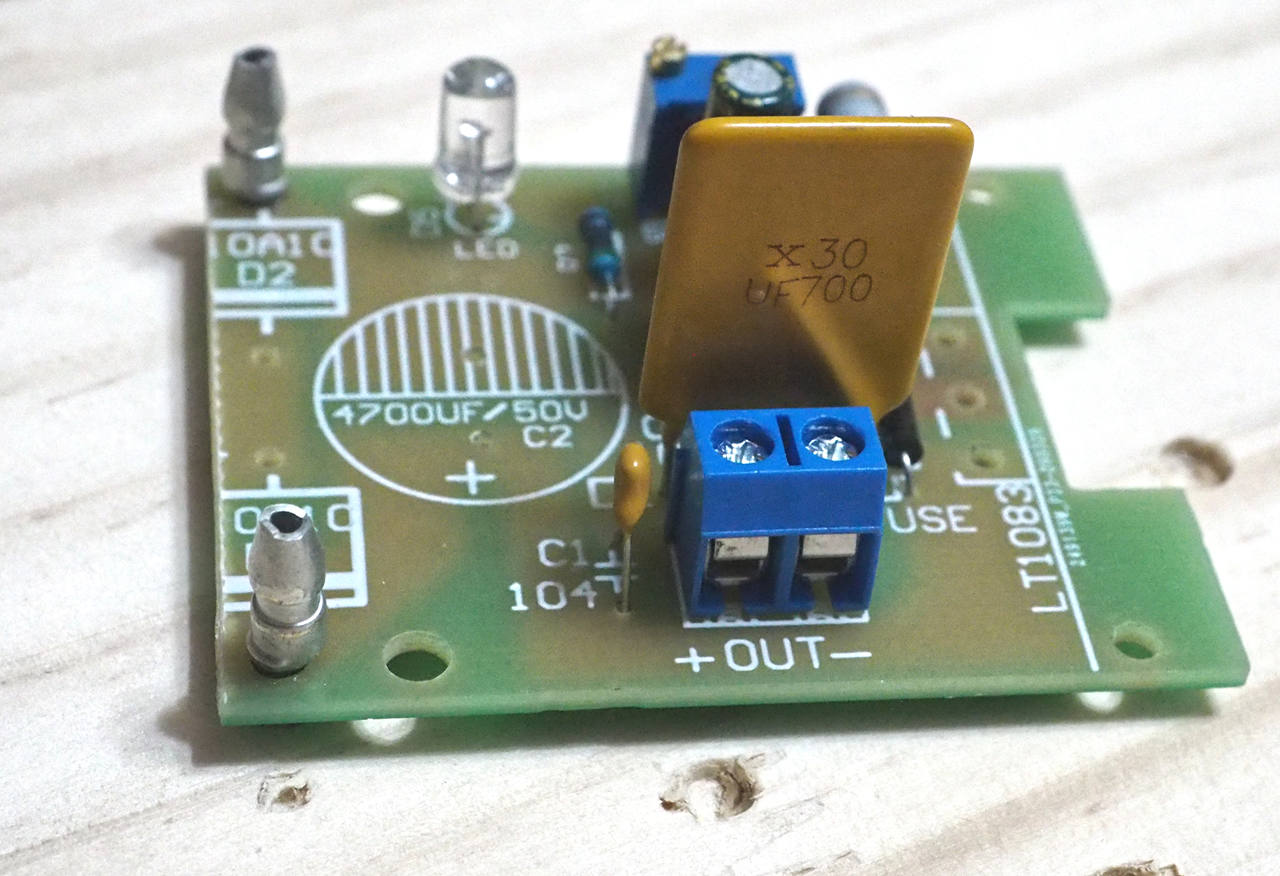

ところで、この手前に写ってるヌリカベみたいな大きな部品。これ、何だか判りますか？

人によってはセラミックCでしょ？と思うかも知れないし、もう少し電子部品に詳しい方でも、バリスタなんじゃないの？と思うかもしれない。

実はこれね、「ヒューズ」なのです。
「ポリスイッチ」とも呼ばれることがある。リセッタブルヒューズです。

過電流で部品温度が上昇すると、勝手に端子間が解放となって回路を守ります。
普通のヒューズは切れたら切れっぱなし。しかしこれは温度が下がると、再び導通が復旧する、自己復帰型のヒューズです。

X30-UF700と刻印がある。どうやら両端電位30V, 7A耐性のヒューズとして働くらしい。

肝心の、最も大型なレギュレータICはまだはんだ付けしていません。ここは放熱フィンに基板とICを取り付け後、位置を合わせてからはんだ付けする予定です。ICはLT-1083。アナデバのICであって、最大で7A流せて電位制御範囲の広い優れものです。

ただ、熱損失・熱容量に関しては慎重に判断すべきなので、少し検討してみる予定です。
