YAMAHA AX-10 (15)ケミコンが部品高さ制限を越えた(笑

さて前回。

待ちに待っていた電源用のパーツが色々と着弾したので。さっそく取り付けをしていたわけです。

付きましたね。

手前の大きな巻線が緩慢チャージ用の抵抗。そして、換装した電解キャパシタは少しずつ耐圧を上げています。

ところが、せっかく「新部品」が付いたところでまたまた問題点が浮上。

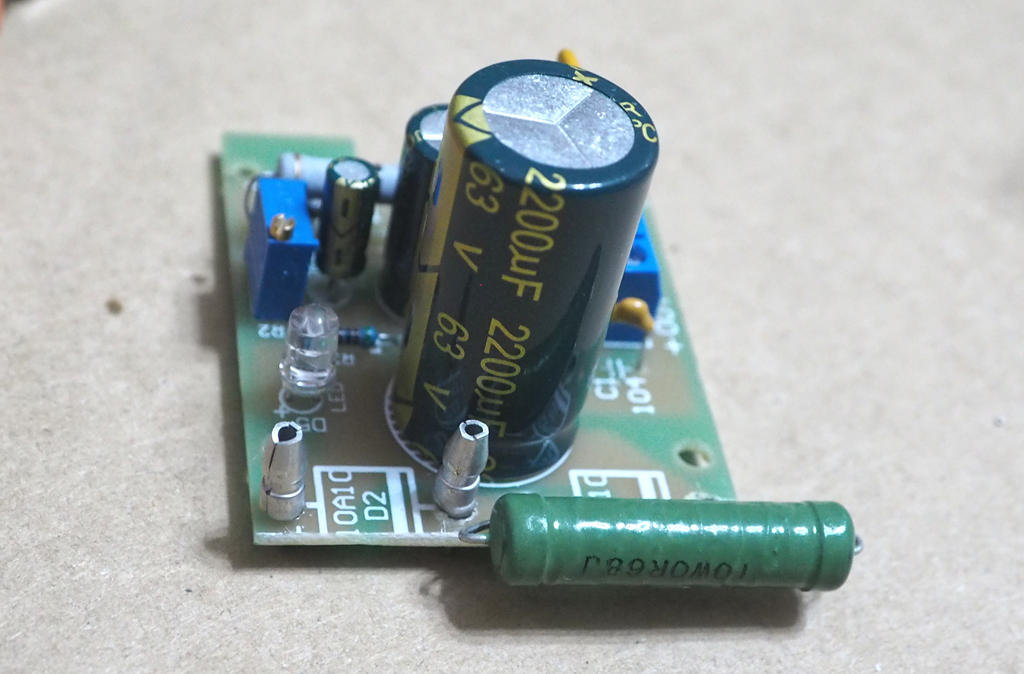

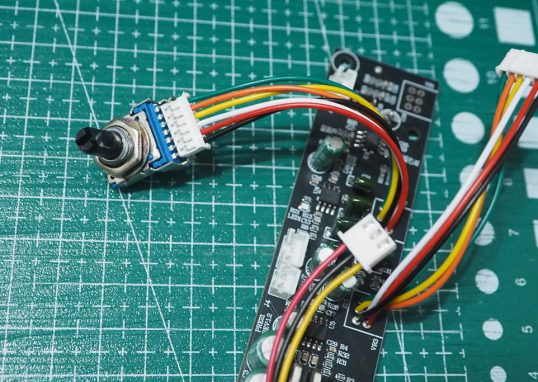

仮実装してみる。

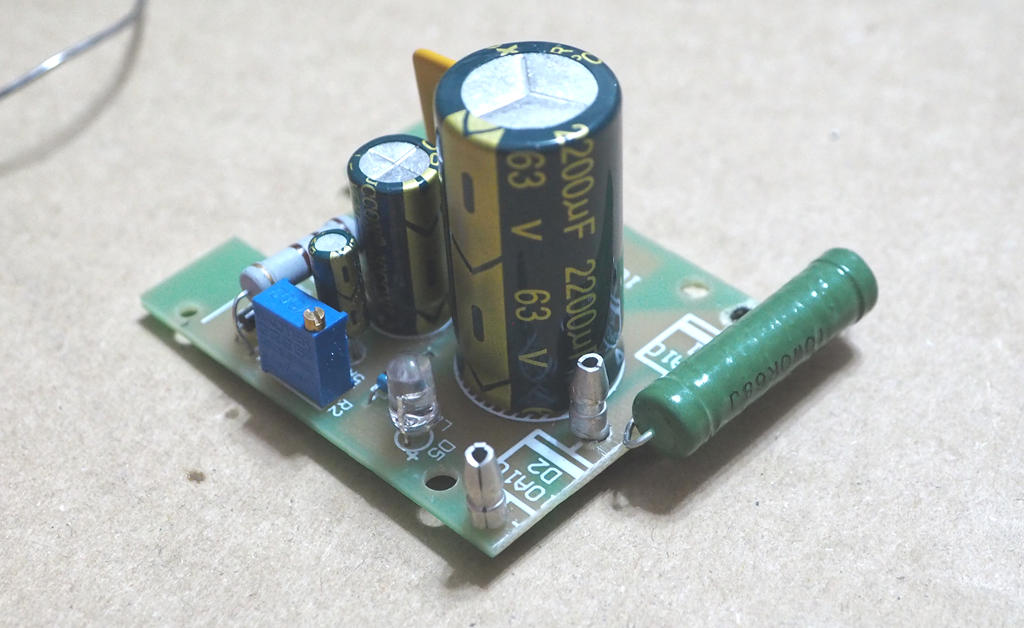

予め切ってあったタップの位置。そして基板の取り付け。バッチリです。ところが・・・

4700uF/50V → 2200uF/63V へ換装したわけですが、このパーツ高さが予想以上に高くて。

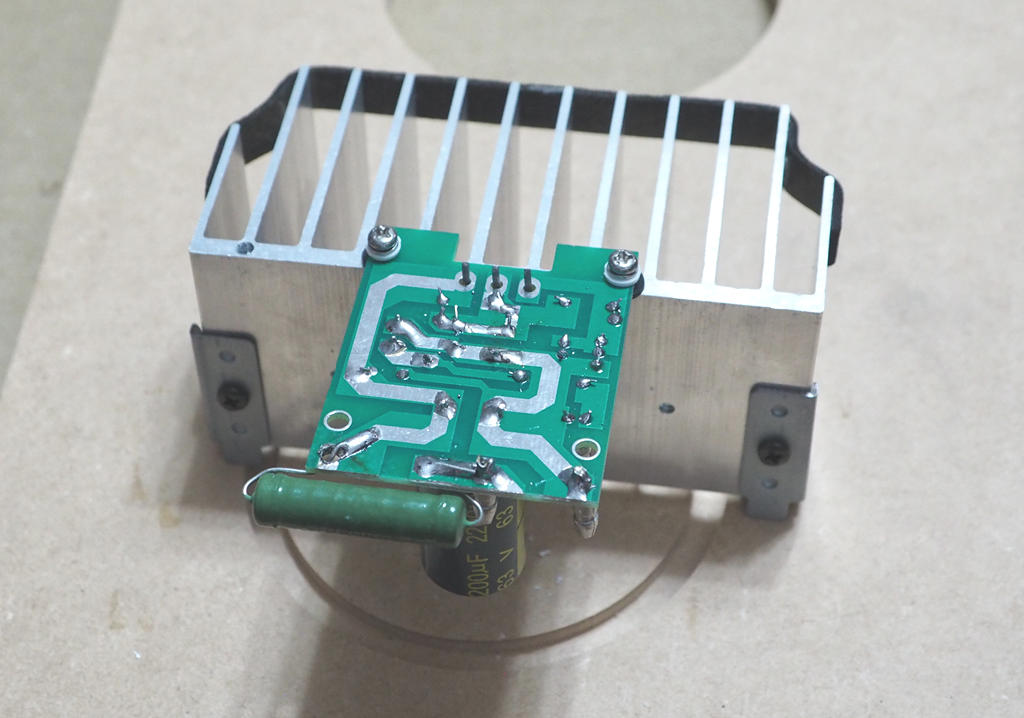

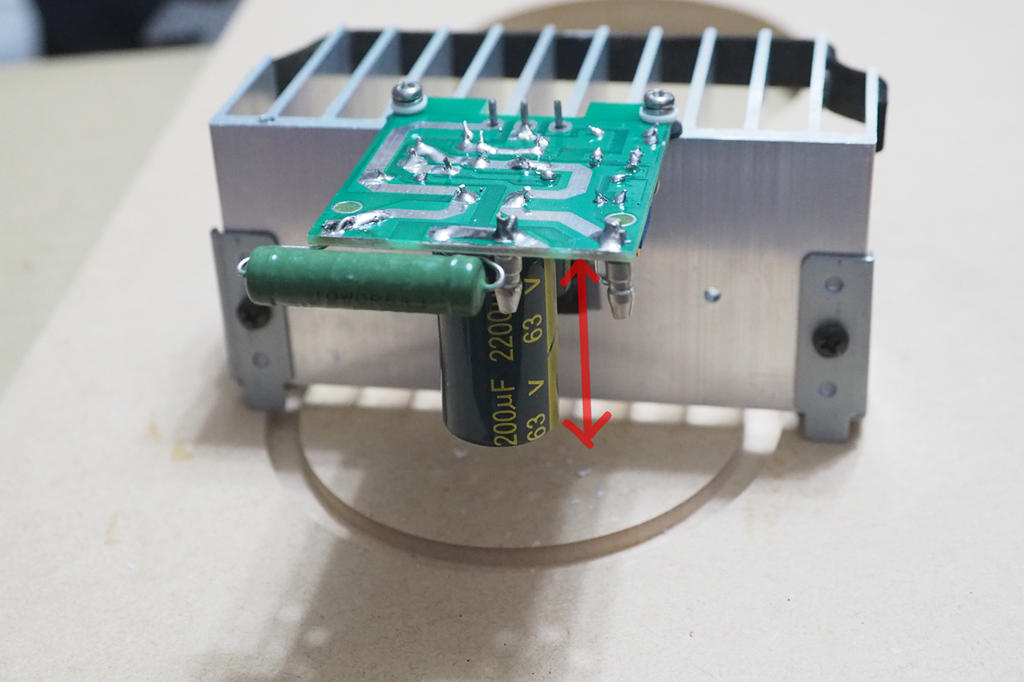

メイン基板のパーツとこのケミコンが干渉するのです。

いわゆる、部品高さ制限の破綻です。

中華製のパーツは部品寸法が記入されていないことが多くて。四苦八苦しながら調べ、1000uF/63Vなら10mmほど部品高が抑えられ、干渉しないことを突き止めました。

・・・というわけで、海外からのパーツ到着でまた1W以上の遅延です。

こんな感じで、つぎつぎとトラブルが発生してパーツ到着を待っているから、なかなか作業が進まないわけですよ。実情がお分かりいただけたでしょうか（爆
