YAMAHA AX-10 (6)回路アナリティスクス-その2. 改造後のスキームを策定

YAMAHA AX-10魔改造シリーズ〜。

前回、分解から回路解析、パターン解析により回路詳細とブロックダイヤグラムがほぼほぼ丸裸になりました。

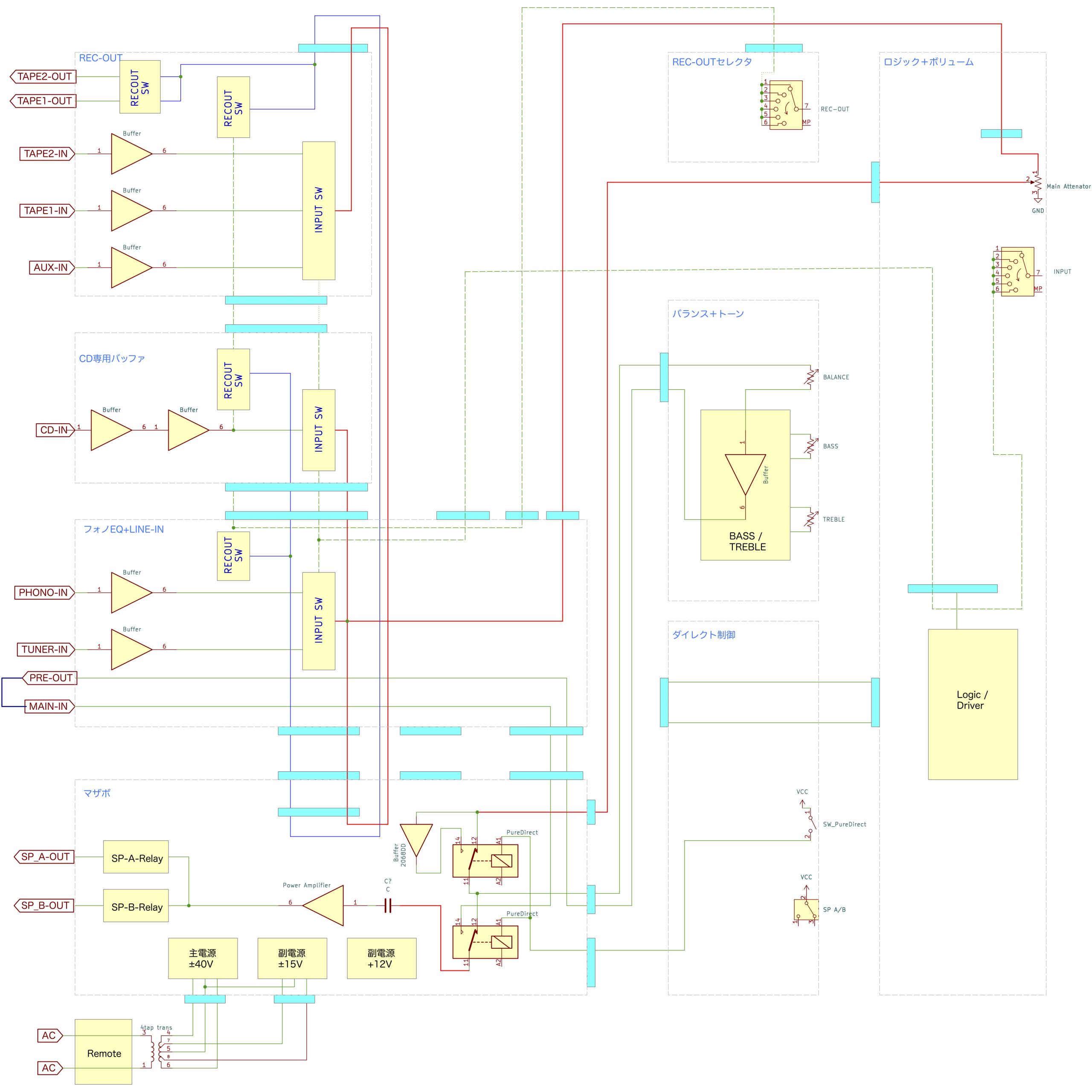

オリジナルのブロックダイヤグラム。高解像度画像（笑）
しかし私以外には価値の生じない画像です。なぜなら普通の人はこんなに解析しないし、改造もしないから。
図が煩雑になるので、主信号経路以外はあえて描かないようにしています。
　

PCBのプリントパターンを眺めながら、どこから信号取り出そうかな〜と思案しつつ、新たに描いたスキーマティックがこちら。

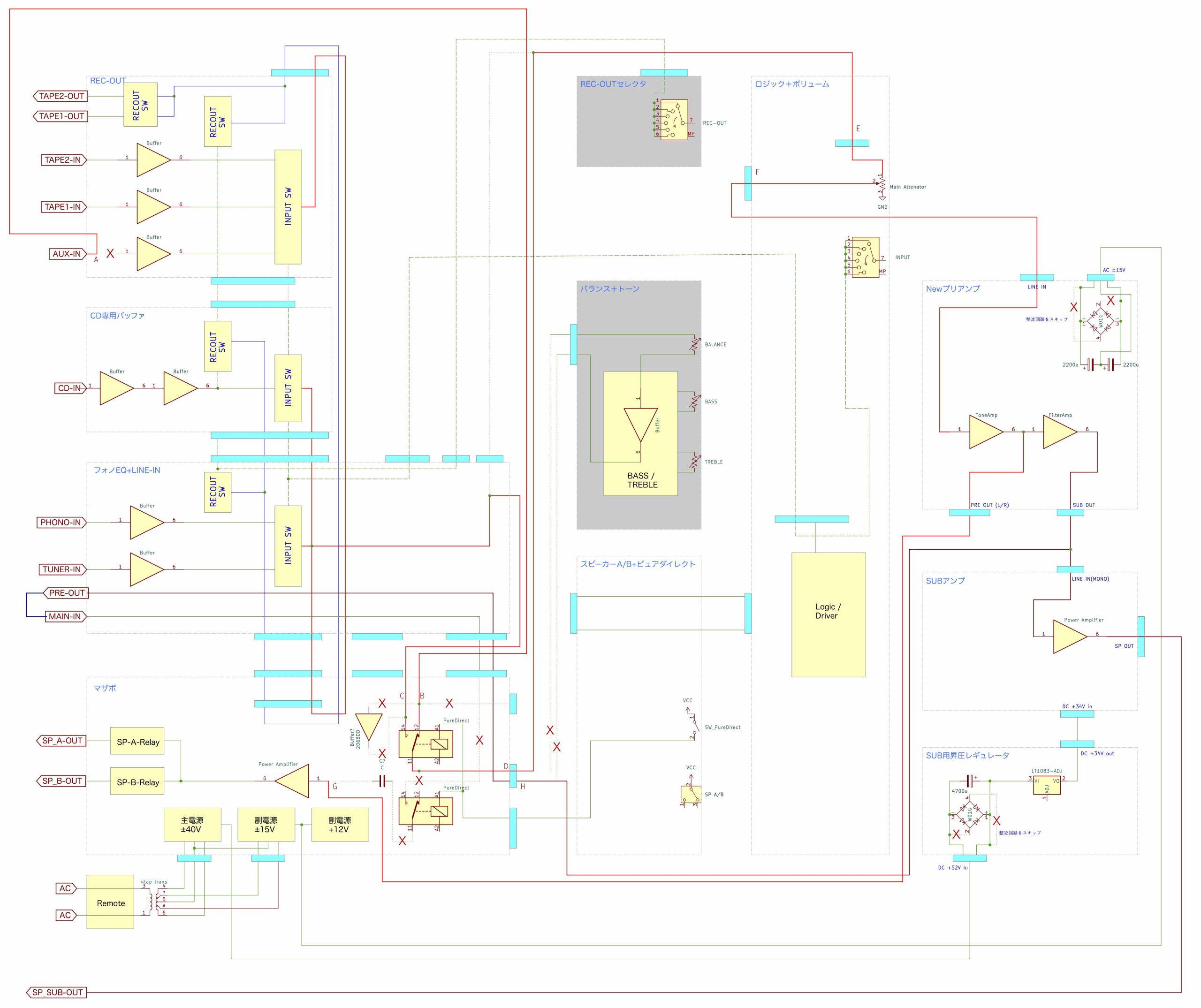

改造後のブロックダイアグラム。

回路の何処から信号を取り出し、どこから戻そうかな〜というのをパターンと相談しながら決めた図です。
取り出し口にA, B, C…..Hまで記号が振ってあり、そこが取り出し口です。それによって回路の大幅拡充を実現します。

一方、茶色の点線は既存信号線をぶった斬るところ。といってもパターンカットなどは必要なく、パーツやジャンパーを抜くだけで目的は達成できます。

さあ、今日の検討はここまで。

あとは「具体的に基板上のどこか？」を写真を交えながら整理して、最終的な改造工程へ突入していきます。
のんびりやりますよ〜。
