MX-1000H (24)マトリクスヘッド-組立開始

MX-1000Homage（ほまげ）の部材が整いました。
いよいよ接着、組立工程に突入。梅雨のさなかに接着か～い（笑
この調子で行くと、塗装は真夏か。最悪だな。

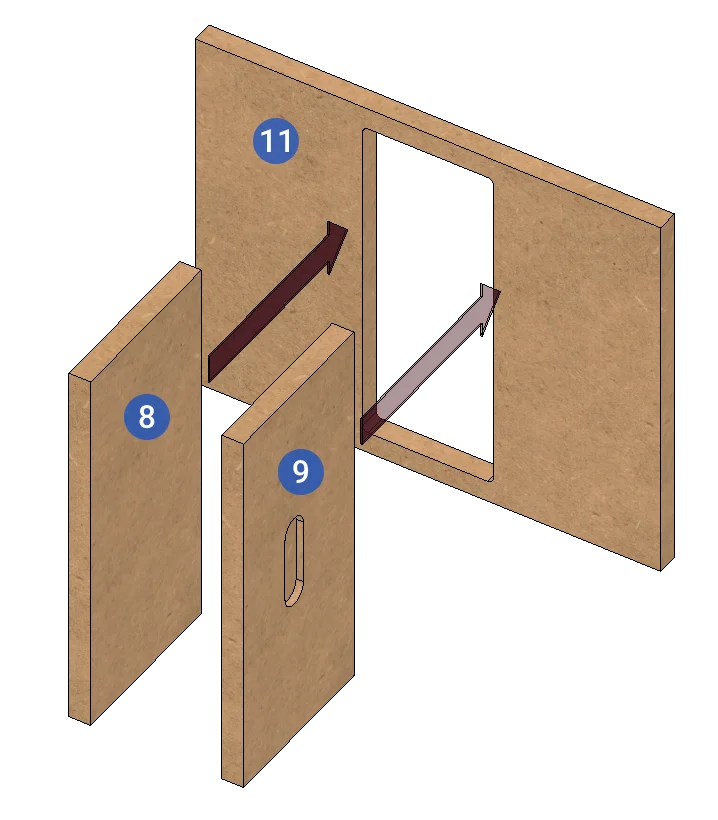

マトリクスの内部仕切り板　11+8+9

工程図を描いてありますので、（ほぼ）この図面手順どおりに組立を実施します。
ただし柔軟思考は必要で、途中で変更する場合もあります。

11番に8, 9番を取り付けていきます。

これは簡単ですね。

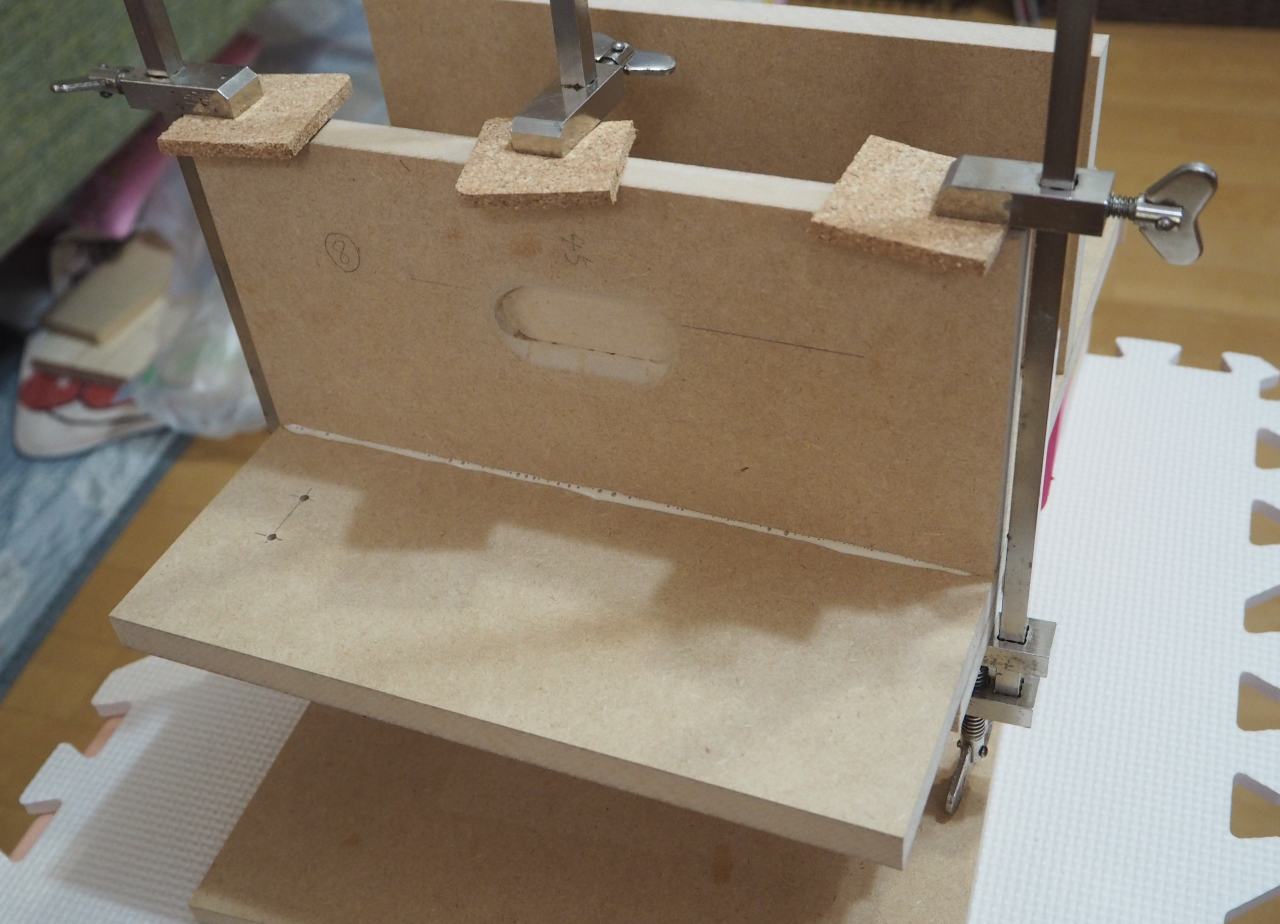

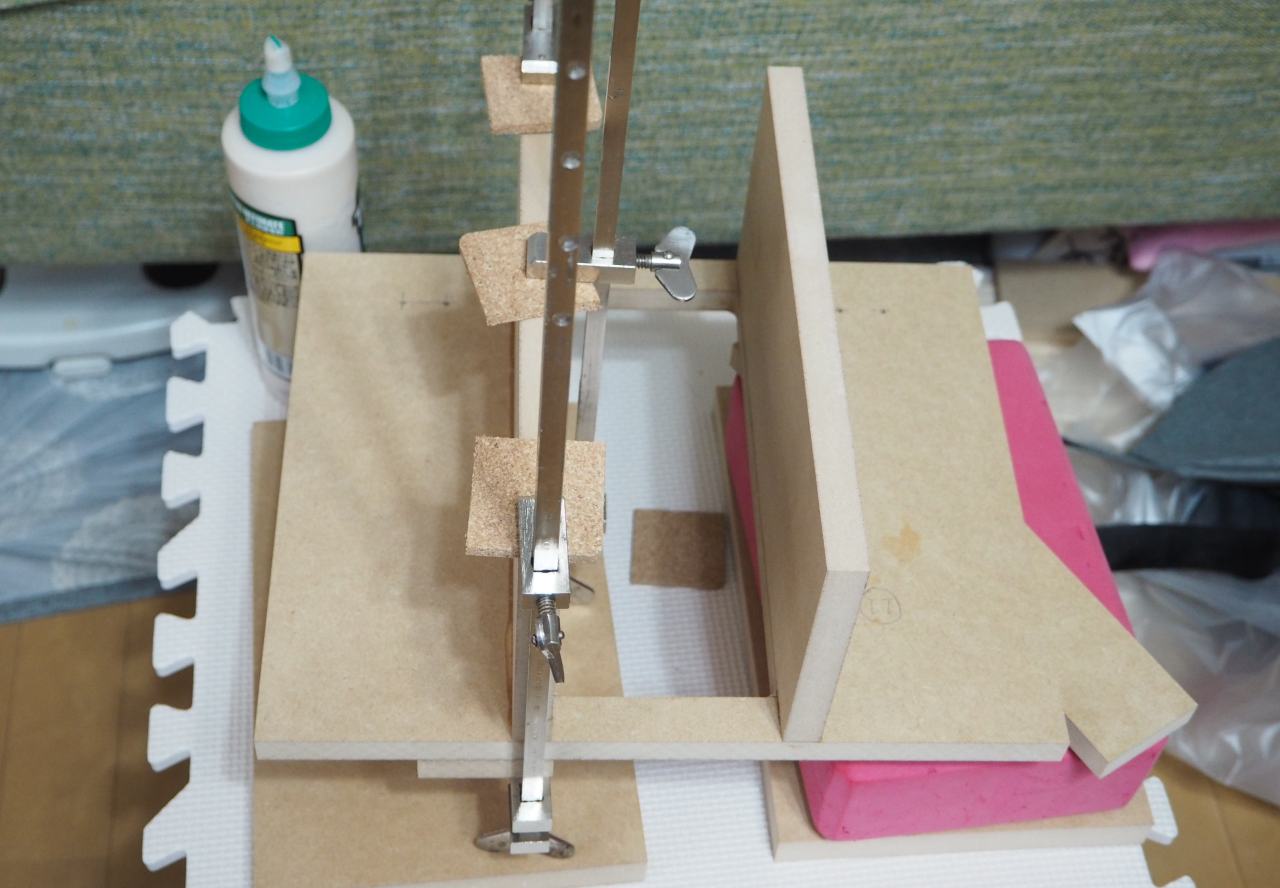

まず、適当な台の上などに置いて、接着部が干渉しないようにして、ハタガネの寸法を合わせておきます。

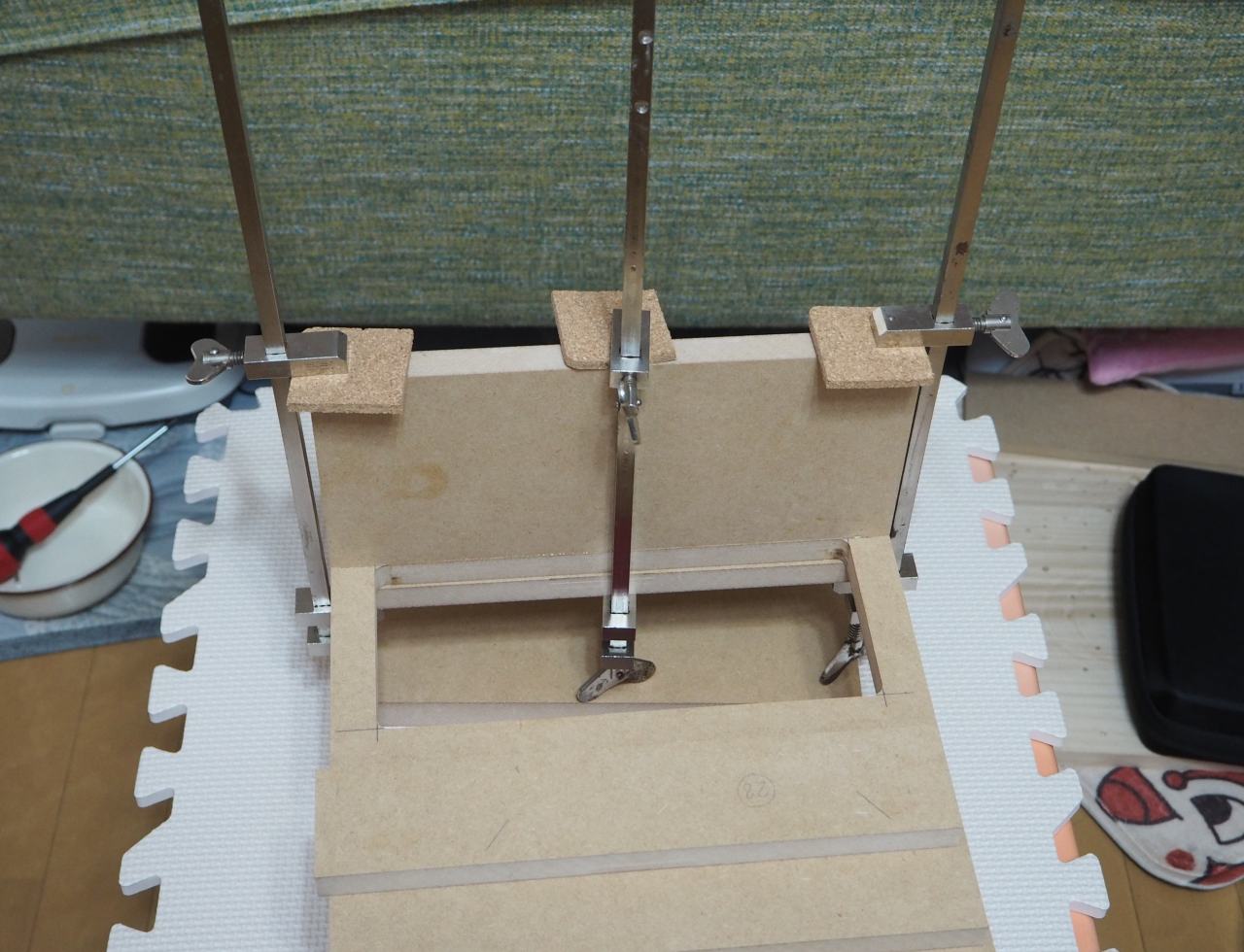

そして接着、クランプ。

もう1枚も。

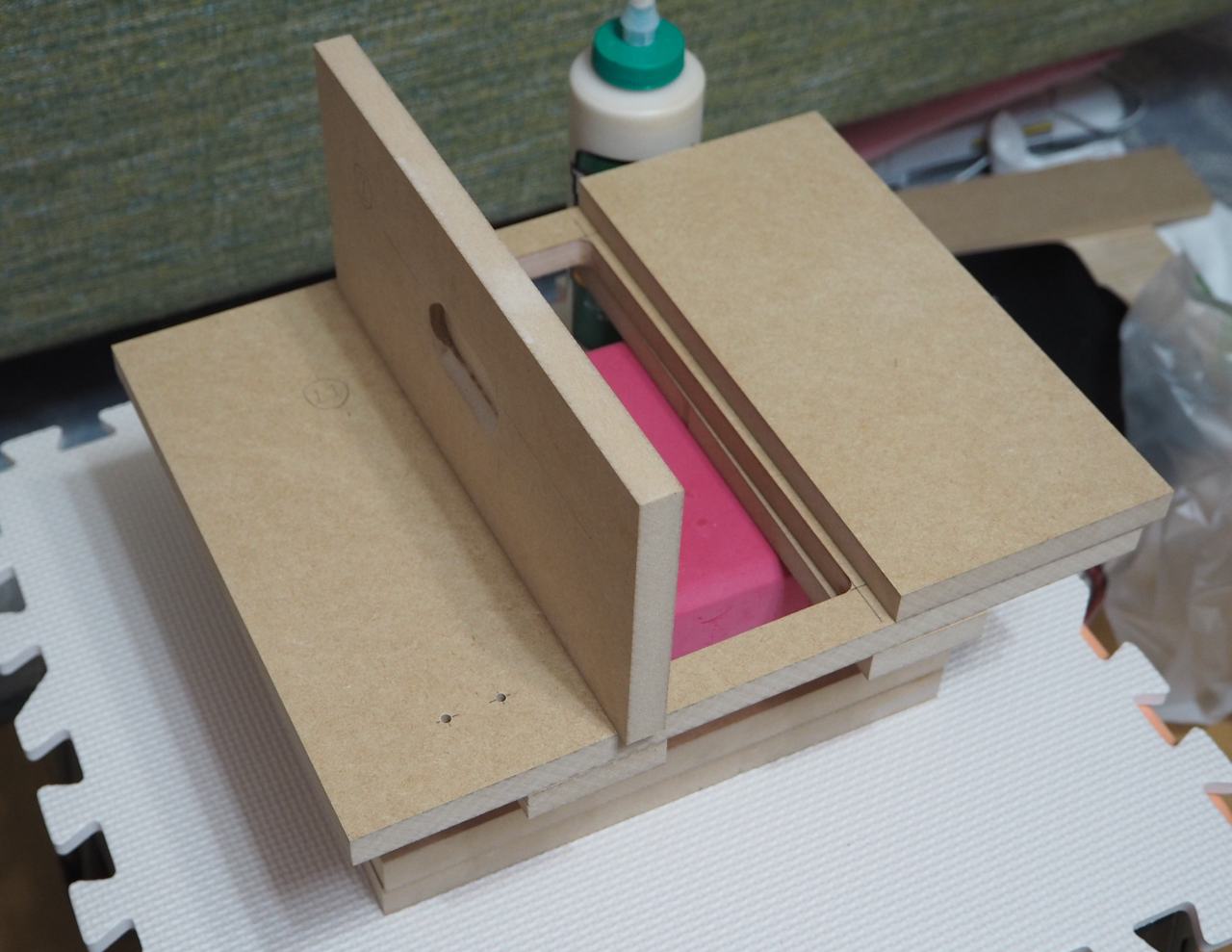

11+8+9が終わりました。

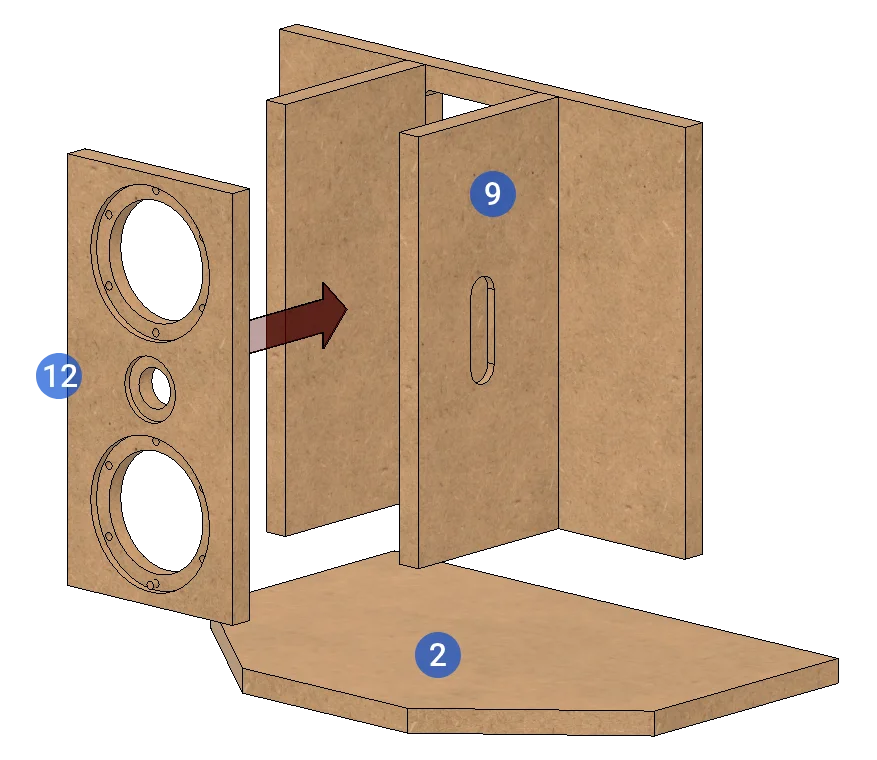

フロントセンターバッフルの接着 (8+9)+12

乾いたら、接着に関係のない部品を仮組みして、位置のアライメントを行います。
このMX-1000Hは、一般的な立方体のスピーカーと組付け工程が大きく異なります。

簡単に説明すると：

前工程でのわずかな組付誤差が、後工程で致命的な寸法誤差になり、箱の嵌合ができない

というのが特徴です。
この課題回避のため、

接着には関係のないパーツも総動員して、位置のアライメントを取りながら接着する

というのが特徴的な工程になっています。
コトバで説明しても何言ってんだか良く判りませんよね（笑
いいんです、自分用のメモなので。

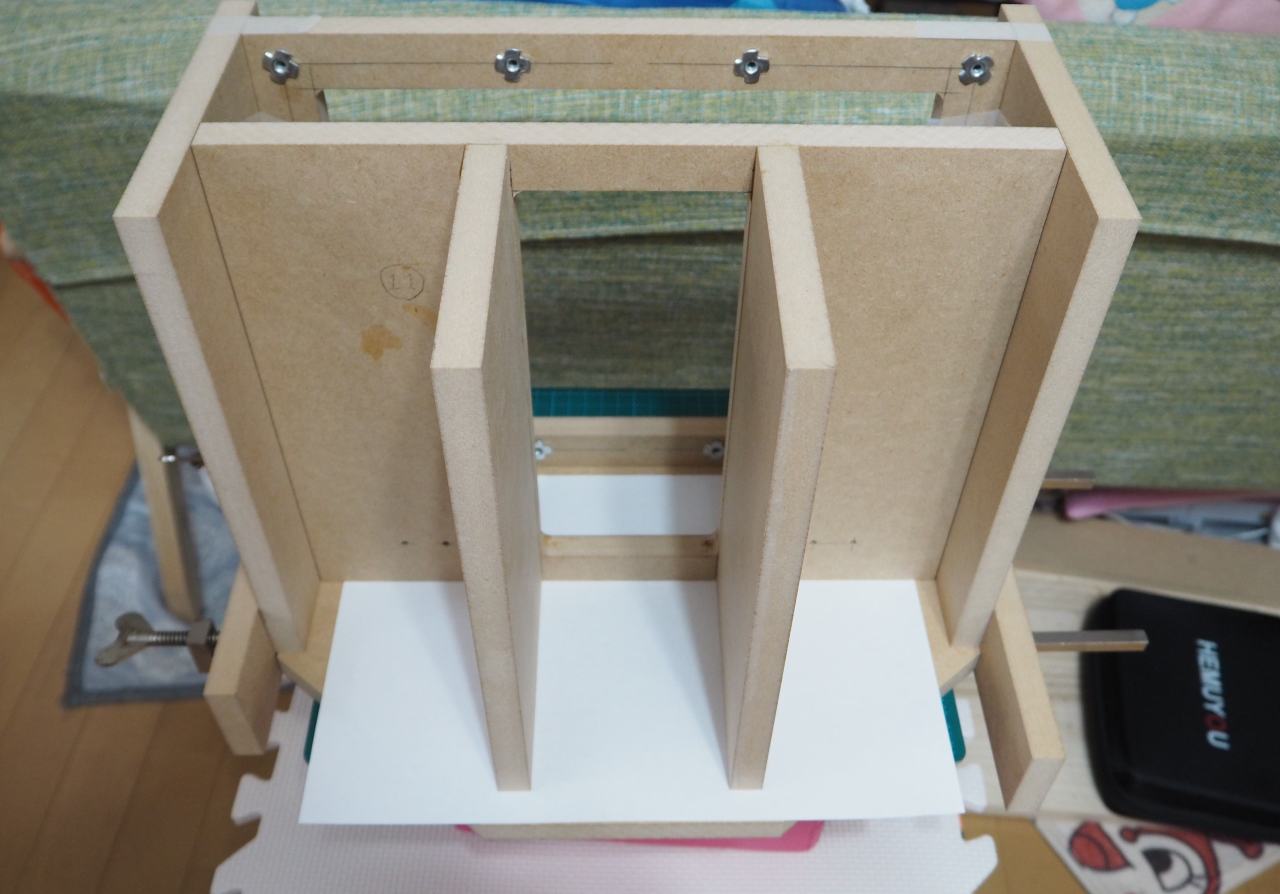

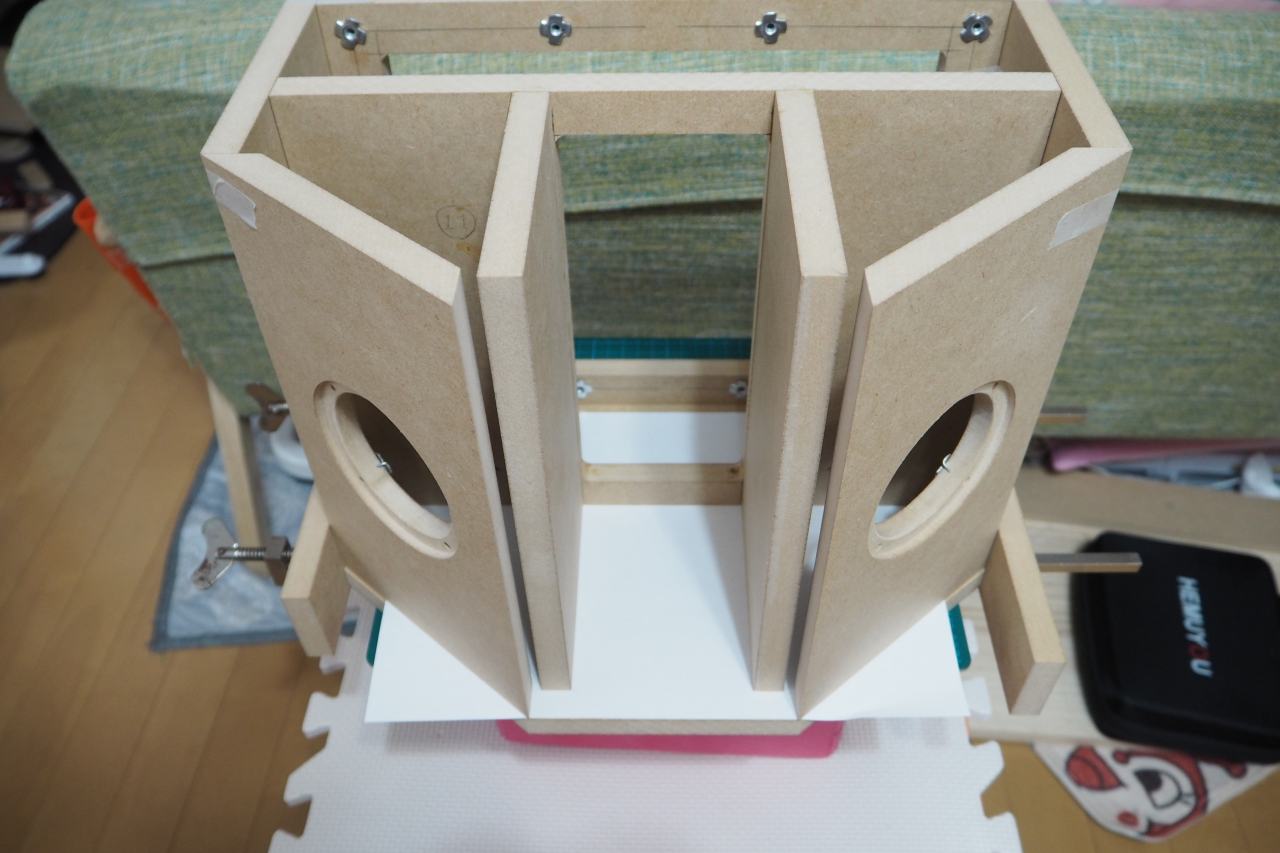

周辺部品で囲い込みをし、相互の位置合わせをしながら仮組みをします。（接着は行いません）
単独で接着してしまうと歪んでおり、後から修復ができないわけです。
このとき、接着部の下に薄いペーパーを敷いておきます。接着剤が飛び火して他と融着してしまうのを防ぐためです。このペーパーも接着部と癒着してしまいます。が、後から水で溶かしたりサンドでこそげ落とすので、問題ありません。

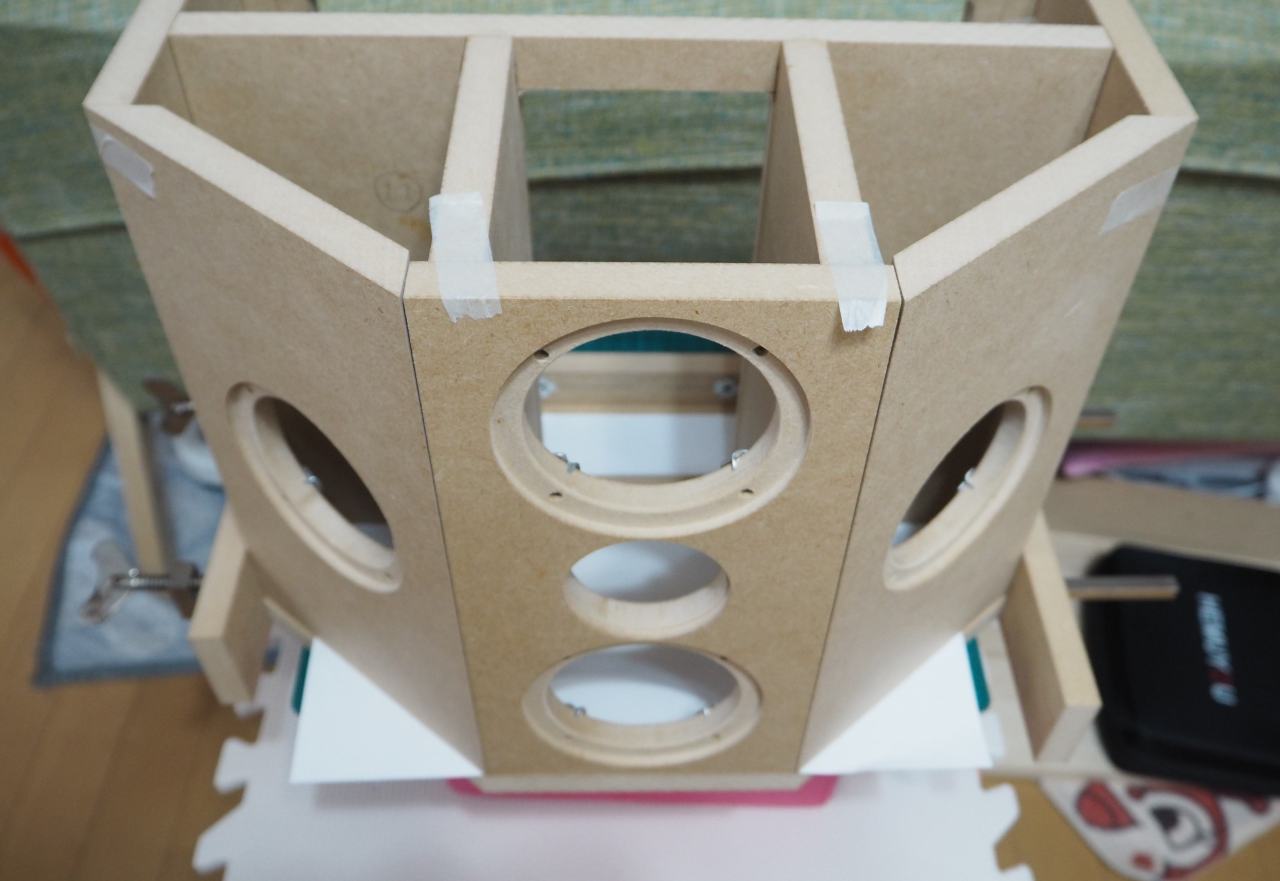

寸法誤差が最小となるよう、周りのパーツで囲い込みをしながら、位置合わせをします。

それが出来たら、接着対称のパーツを外して、ボンドを塗ります。

周りのパーツがガイド治具になって、正確な接着位置を出してくれるというわけです。

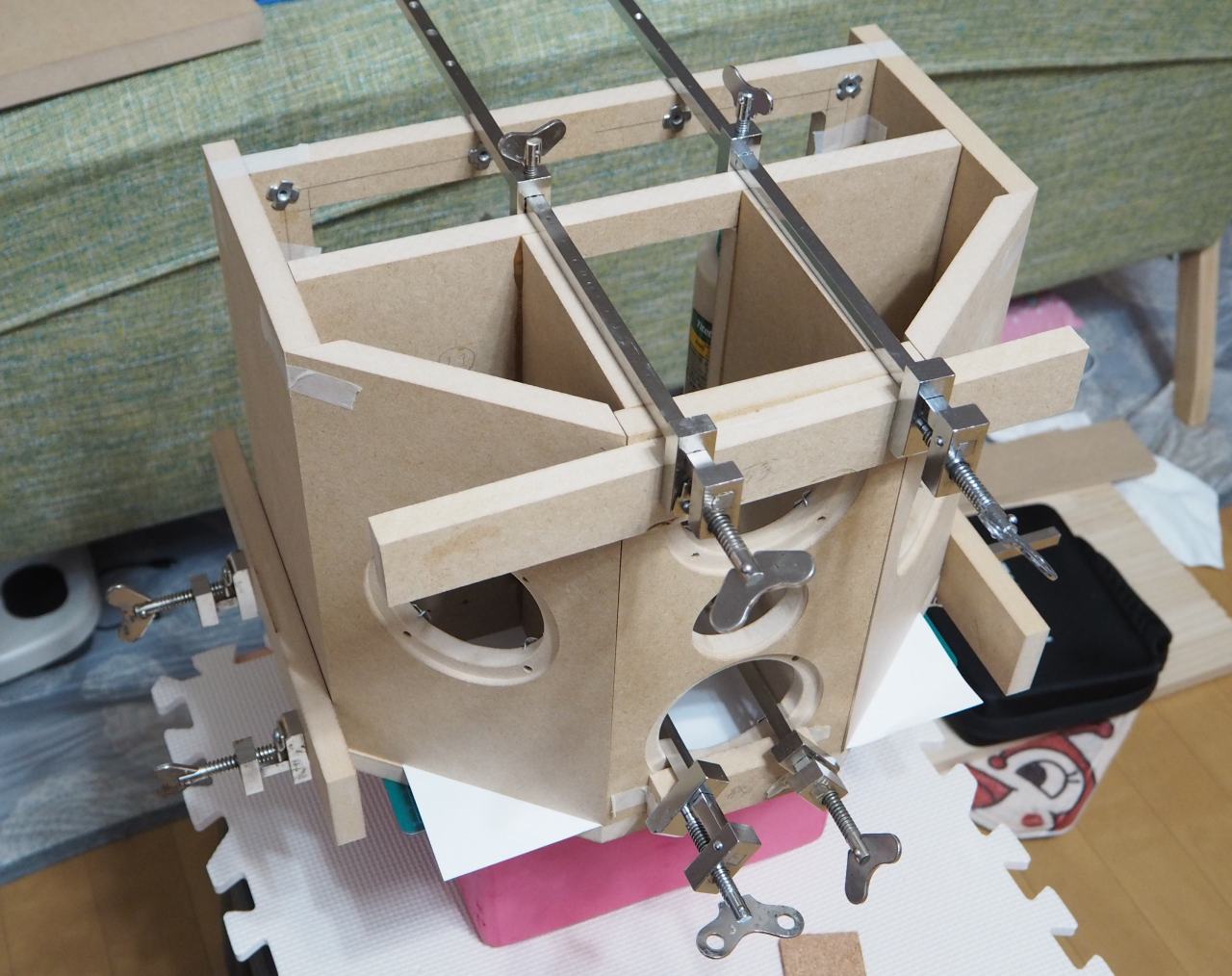

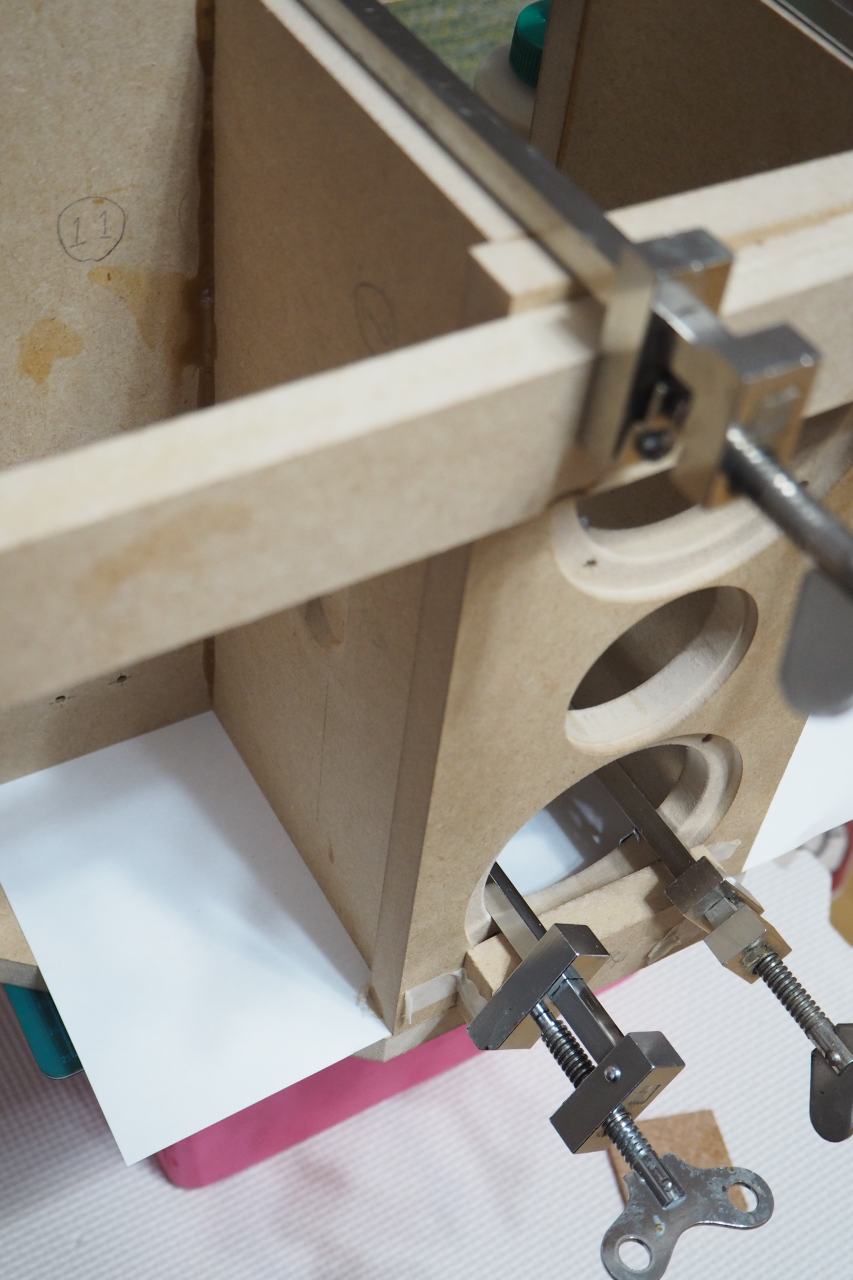

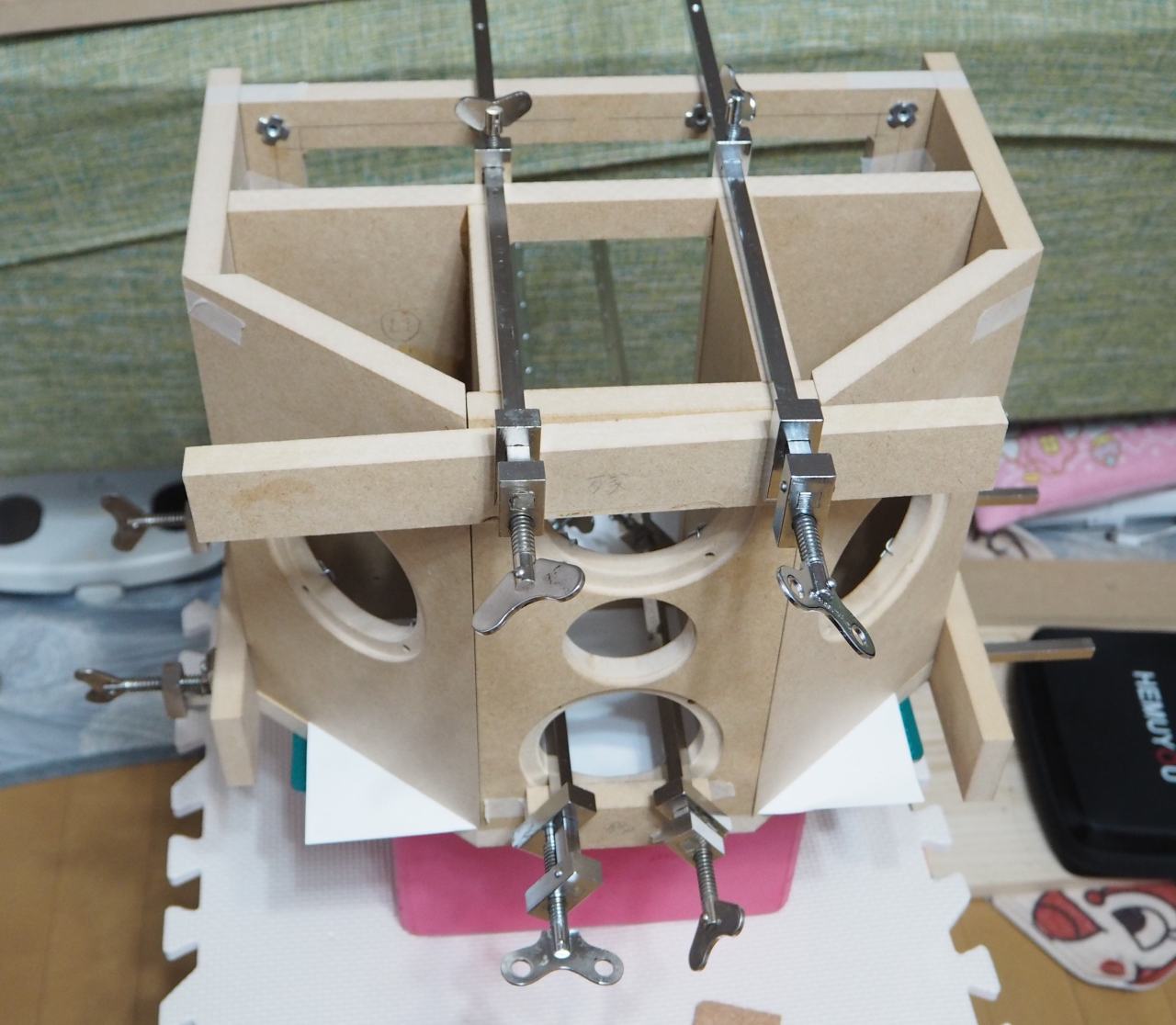

接着したら、素早くクランプ。ここはスピードが勝負です。周りの接着剤融着がありますので、いつもよりボンドは少なめです。後からマシ盛りすれば大丈夫。

位置を微調整しながらクランプをやり直します。しばらく放置。

傾斜バッフルは不要だし、癒着してしまうので、除去してしまいます。

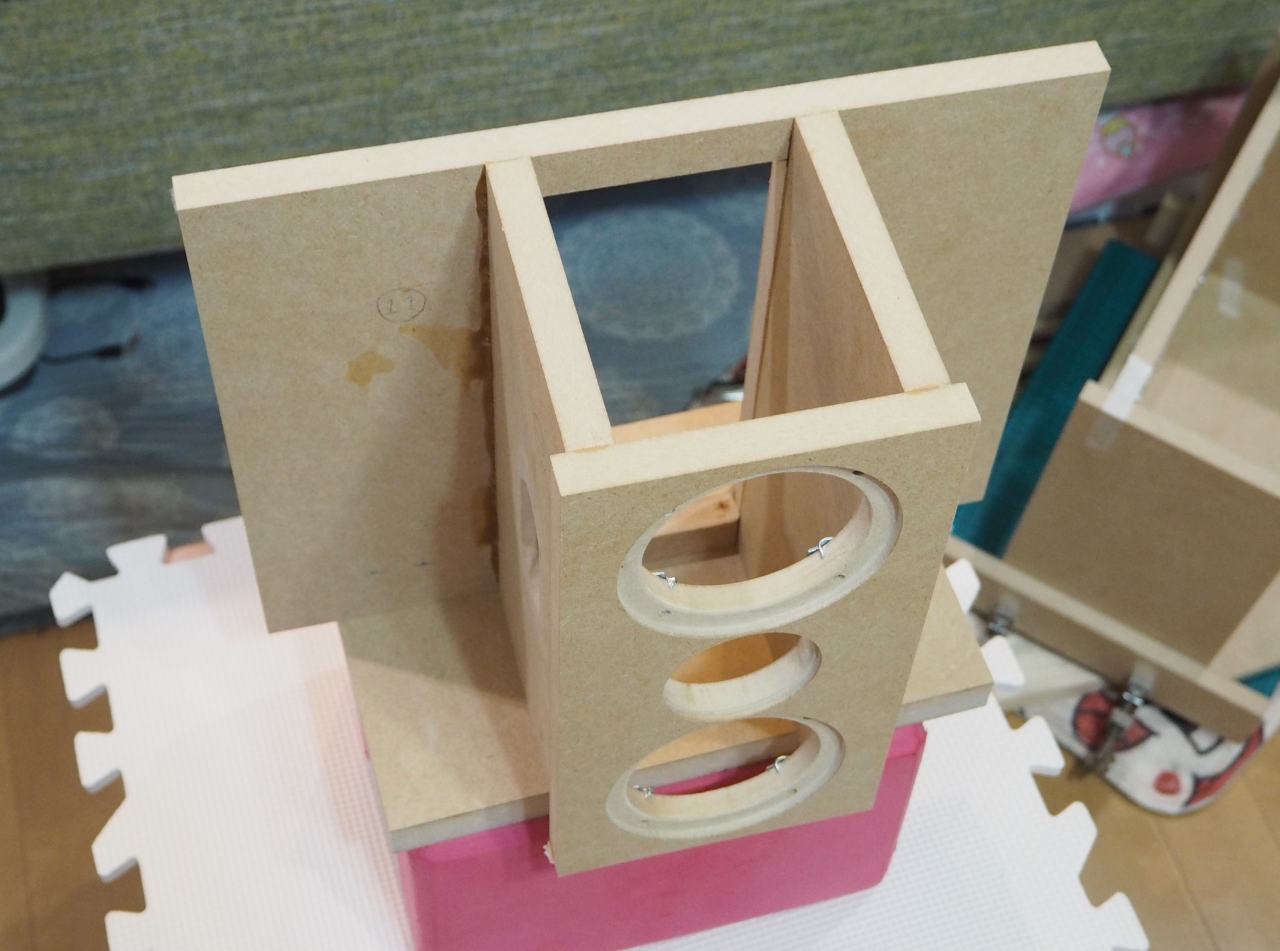

最終的に、接着できたパーツはこれだけなんです（笑
この位置を正確に出すために、周りをパーツで固めてアライメントを出したわけです。こんな面倒な工程は普通の箱なら必要ありません。今回のマトリクスヘッドの内部構造特有です。

あーつかれた。今日はここまで。
こんな感じで、1日に2～3パーツを組み立てるのが限界です。接着剤が乾くまで次の工程に移れないので。乾こうが乾くまいが一挙に1日で作業してしまうビルダーの方もいらっしゃいますが、私はのんびりタイプ。

工程を記述するメンドウさ

Andromeda工程に比べると、我ながらくどいくらいに丁寧に説明しています（笑
説明したからといって誰かの役に立つわけではないが、後から見返して自分が助かることがままあります。

遡ってAndromedaもこういう記事でありたかった。あの頃は工程が大きく進捗してから記事を書いていましたから、だいぶ端折っています。
