MX-1000H (21)スピーカー端子の穴！…とチョイ斜め削り

ほまげの部品二次加工もとうとう最終フェーズ。（本当か？）
二次加工さえ終わってしまえば、こんなもんタダのプラモデルだ。

ターミナル用の寸法をけがく、開ける

後回しにしてきた小孔をドリルで開けてゆきます。

まずは片っ端から寸法をケガキして・・・

開ける。

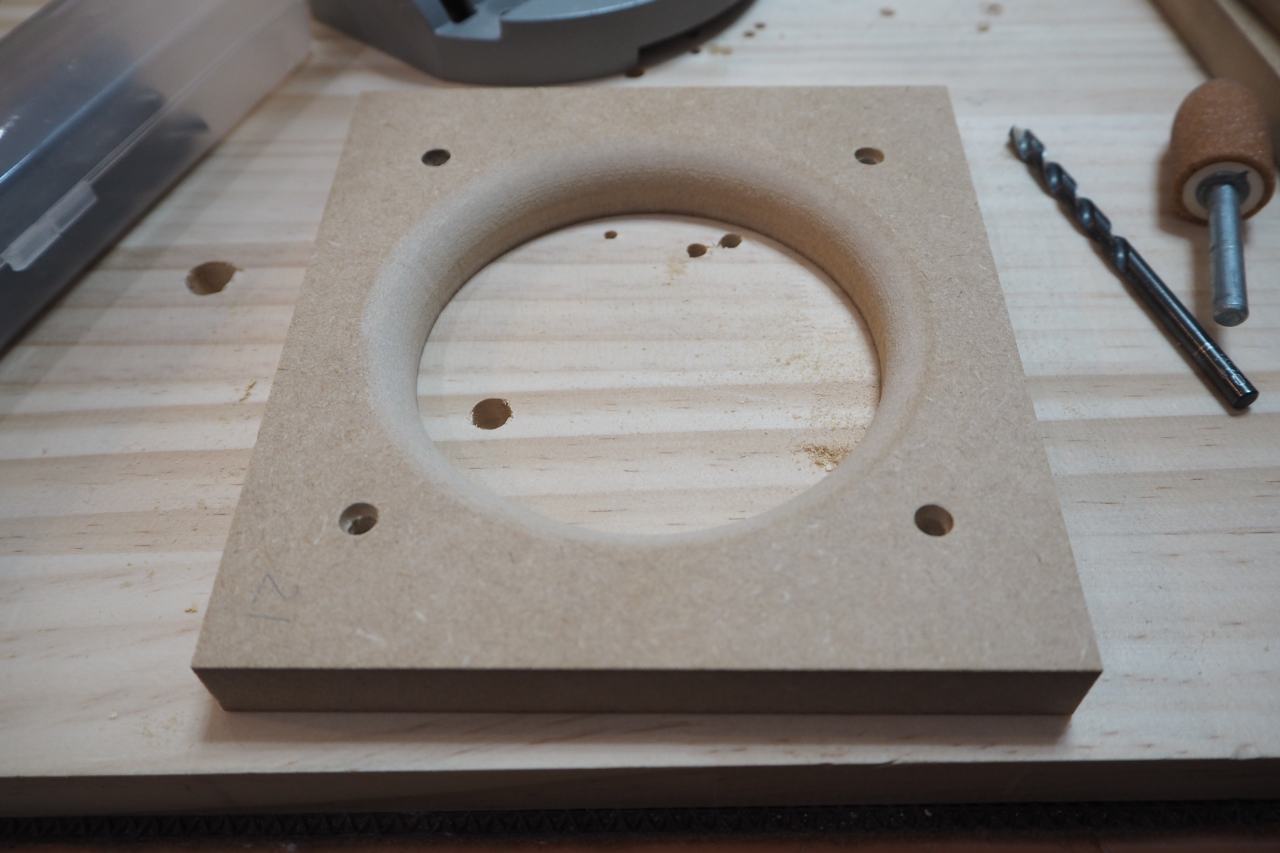

これはサブウーファーの鬼目ナットの下穴。

開ける。

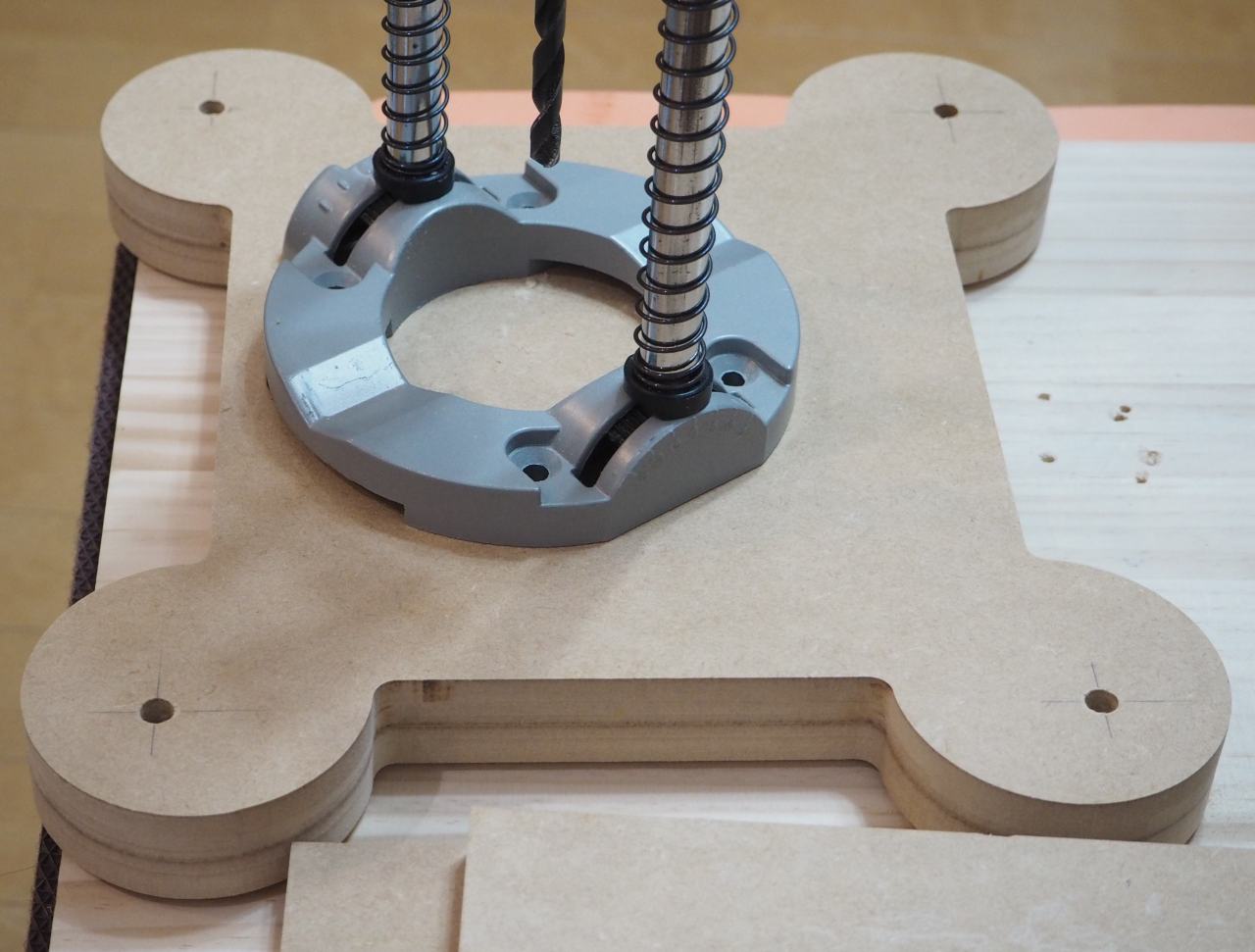

ミッキーさん板はスパイクの取付位置に。
　

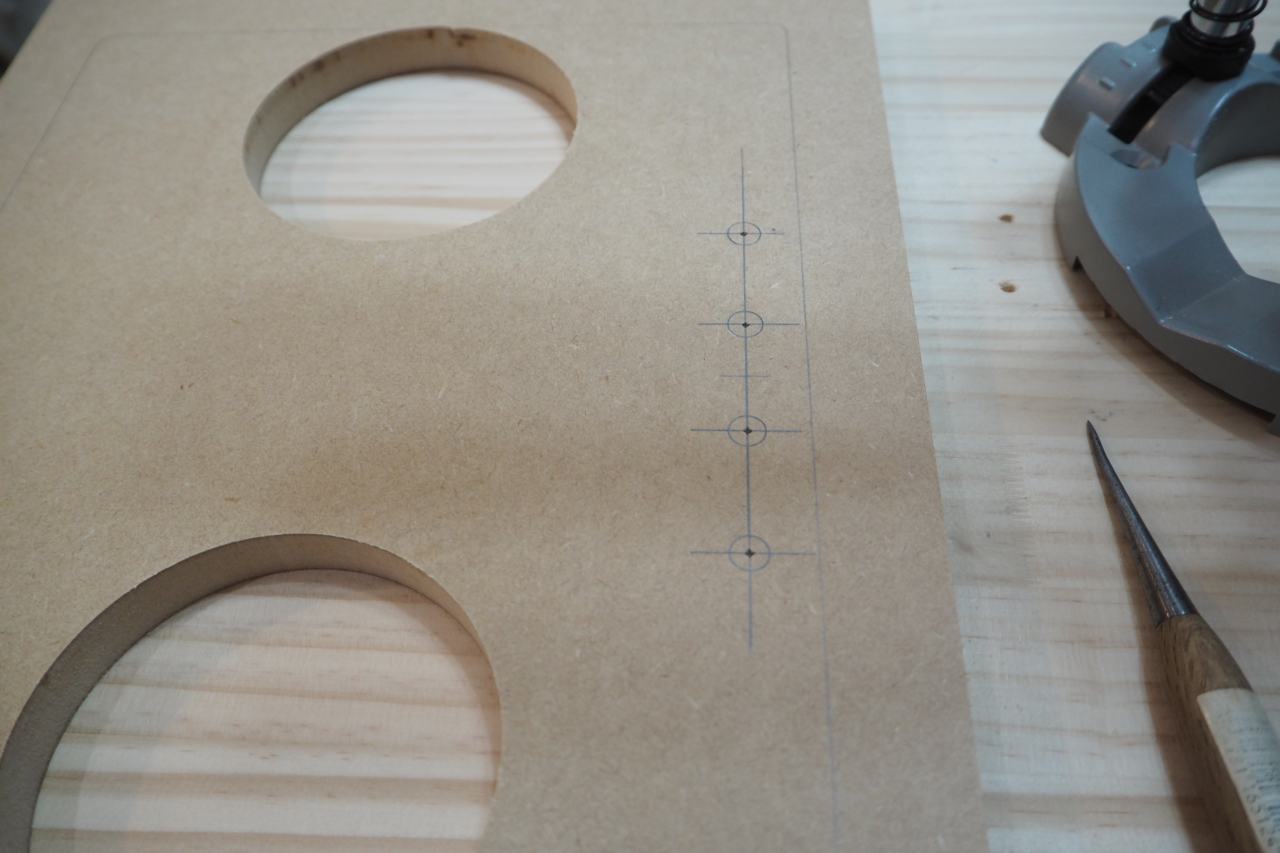

マトリクスヘッドのターミナル穴。

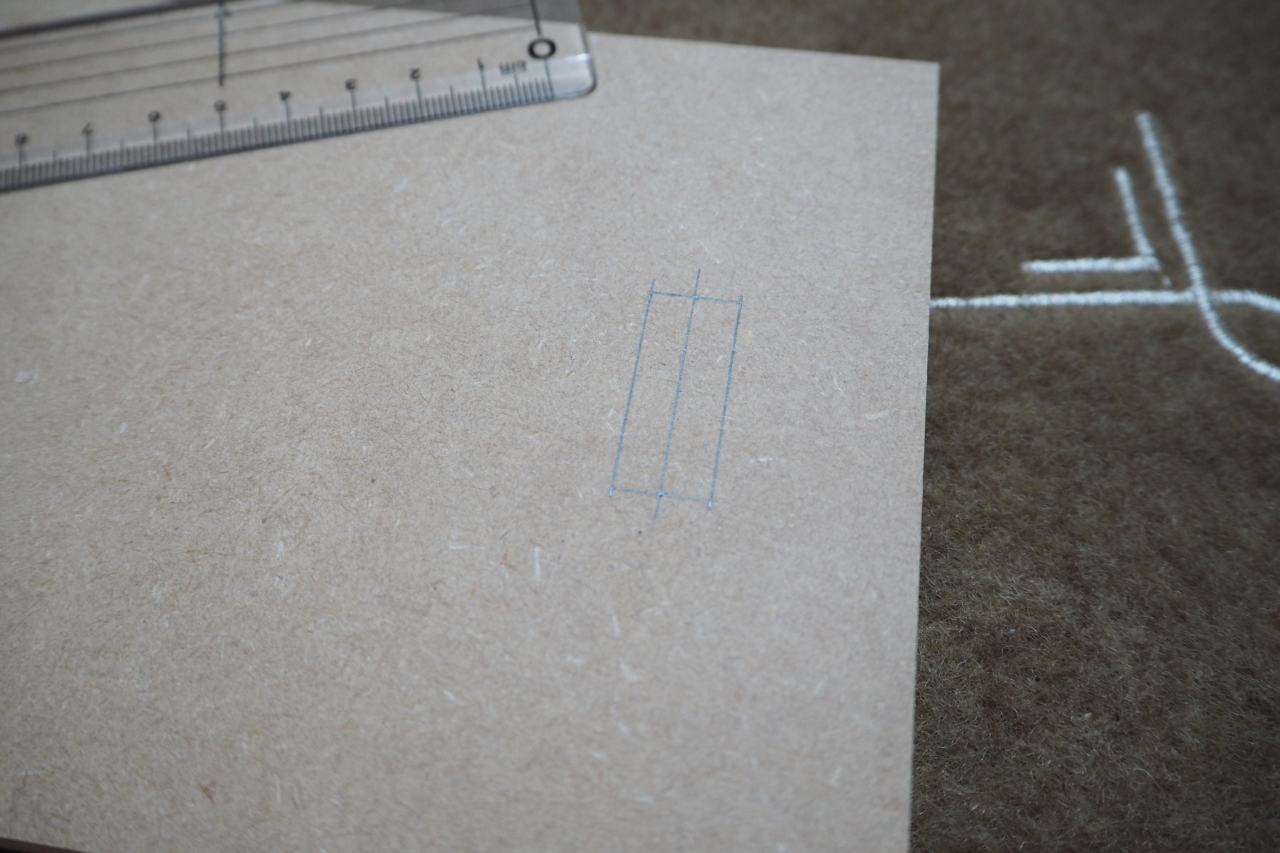

ケガいて、、、

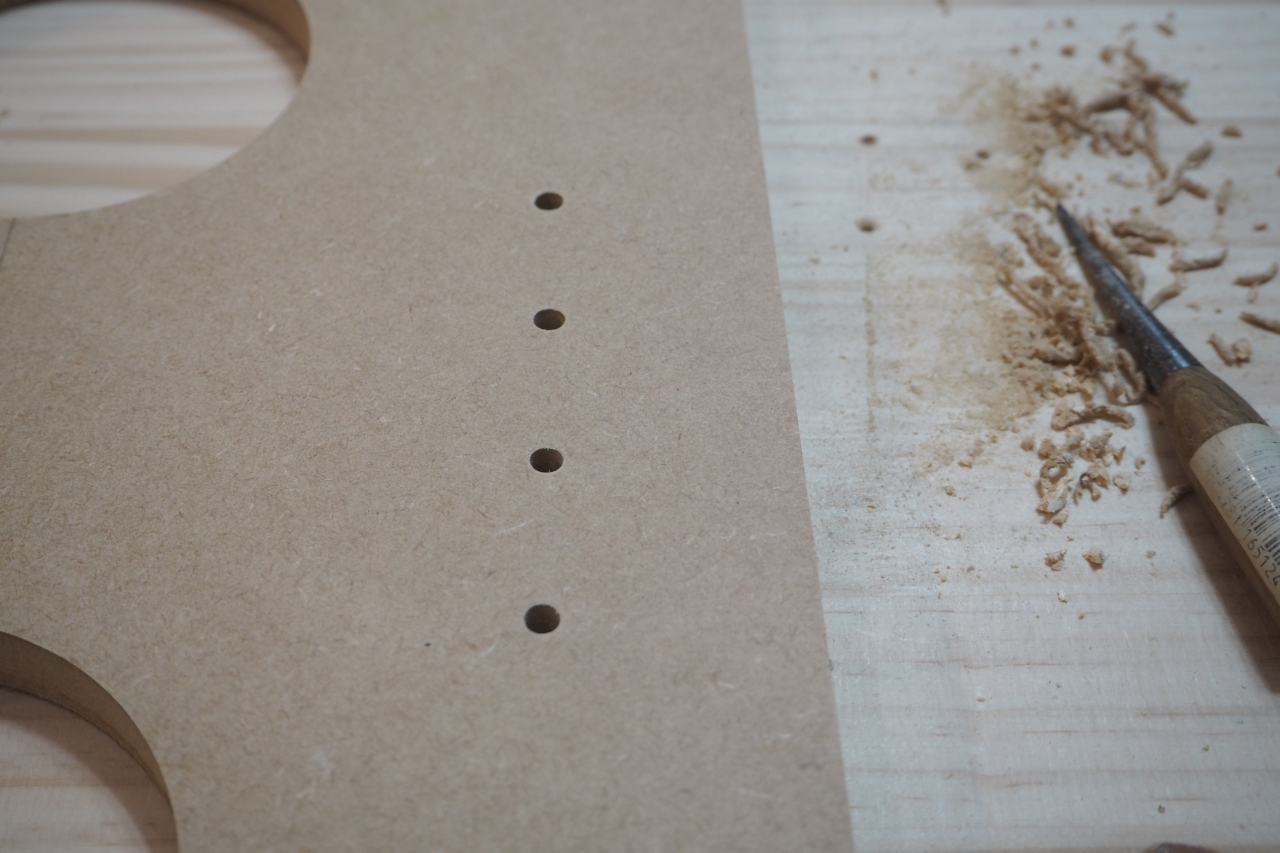

開ける。
　

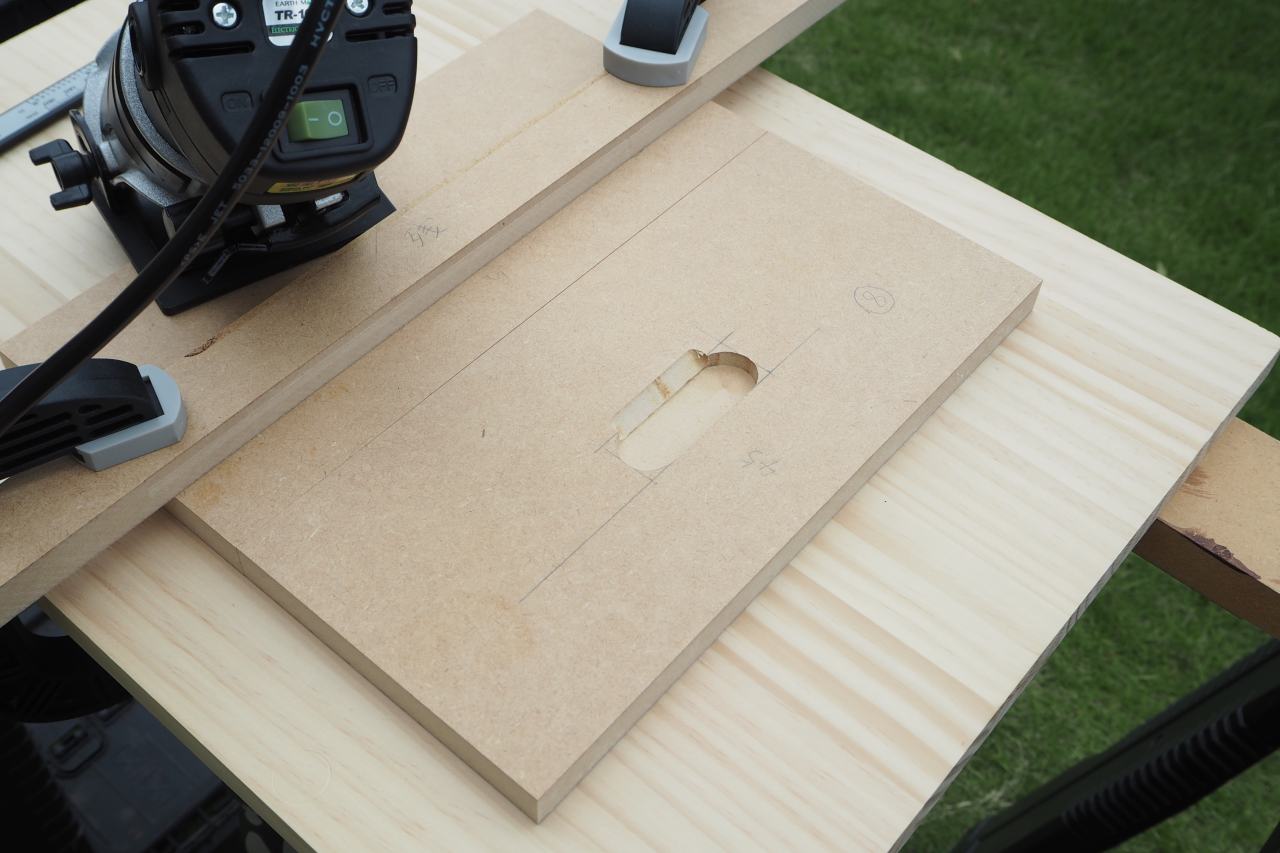

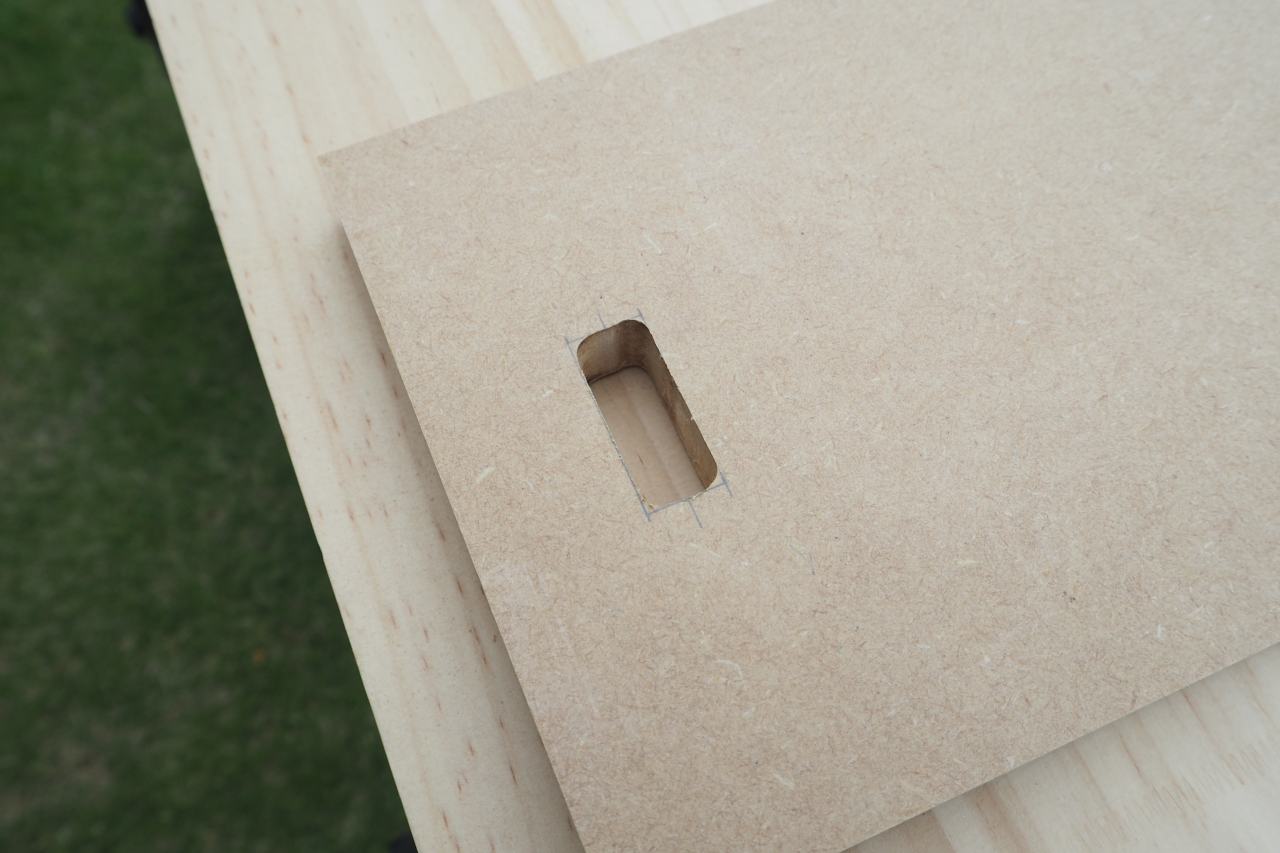

サブウーファーのターミナル用穴は角穴です。
屋外作業になります。

ジグを当てずにメクラで開けましたが、なかなかキレイに開きました。
こちらは外側からは見えなくなります。

マグネットアタリを斜めに切除する

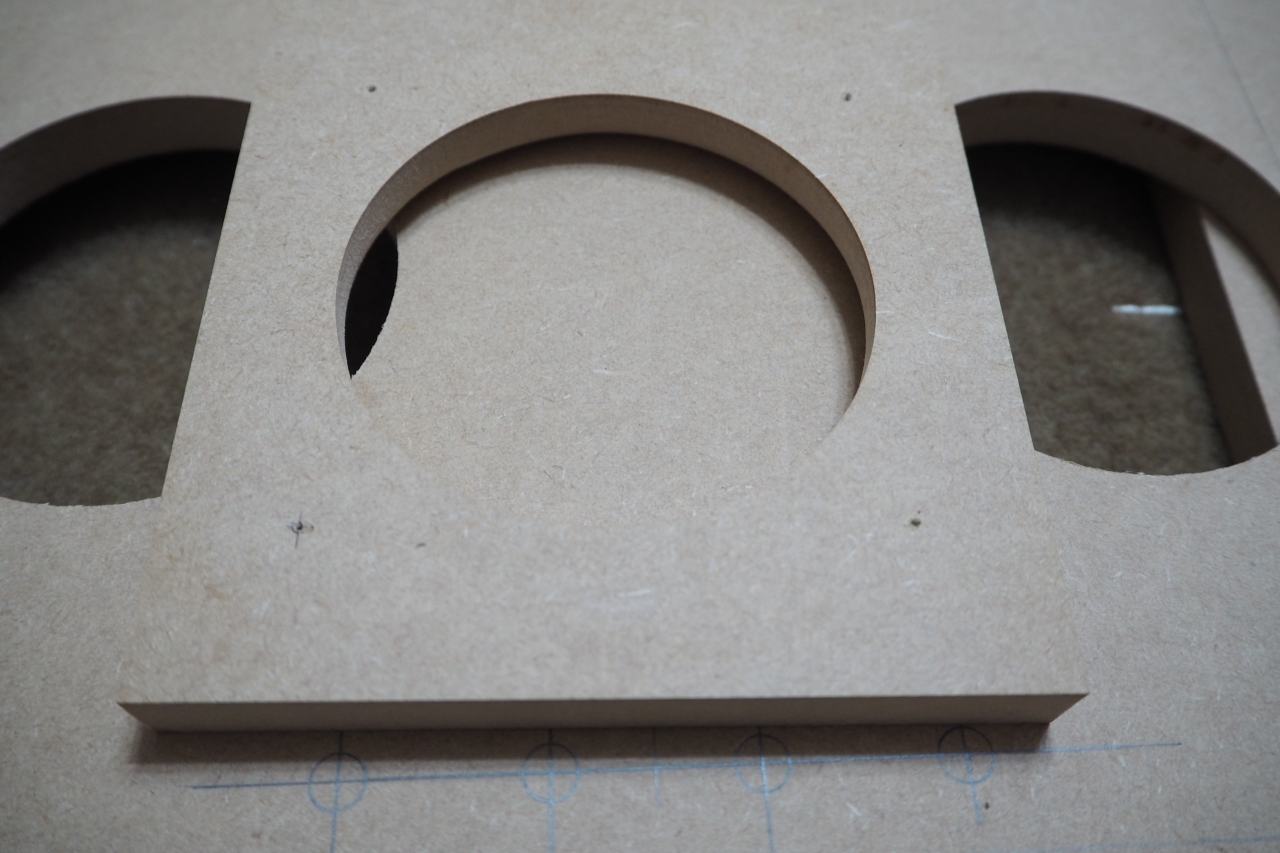

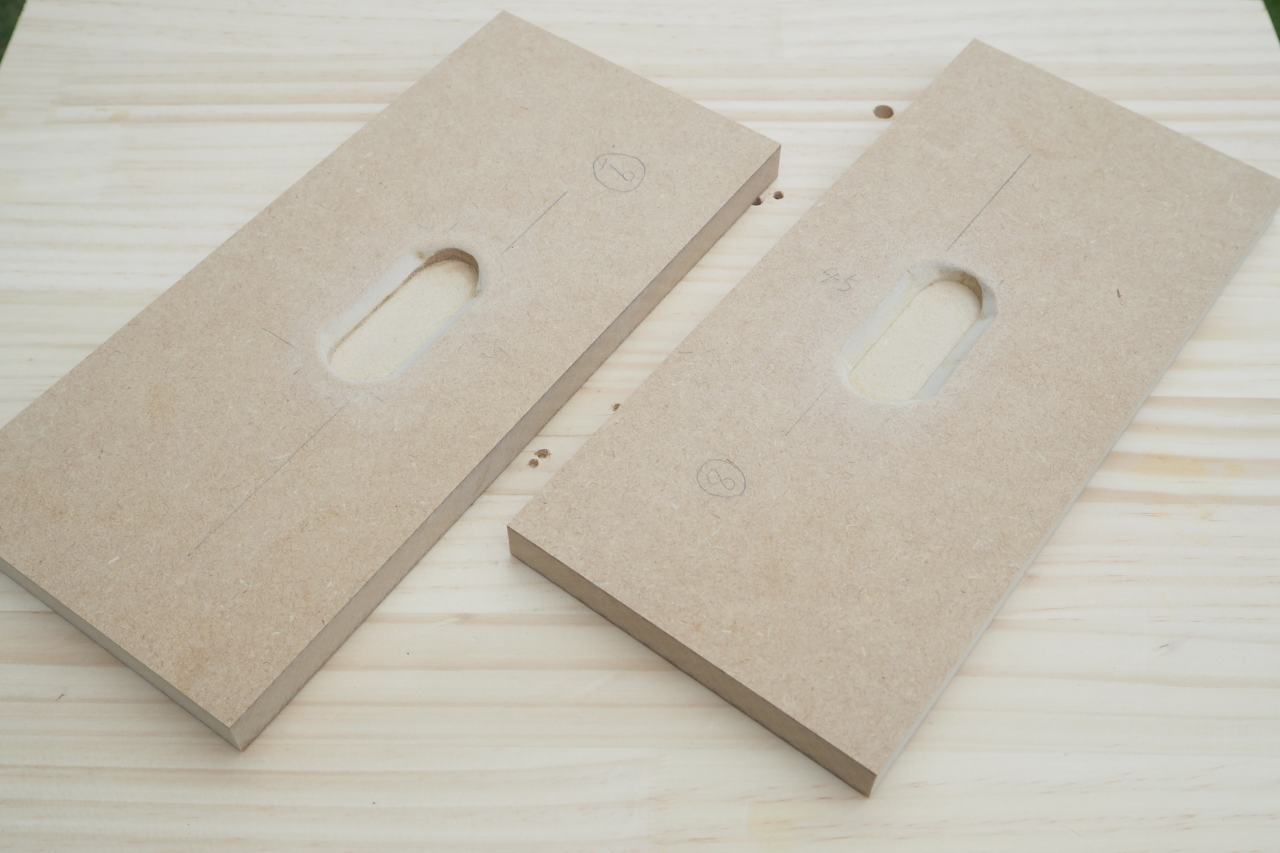

8番9番のマグネット接触部分。
彫り込みは行いましたが、さらに斜めにカットして、寸法誤差が多少あっても接触を防ぎたいと思います。

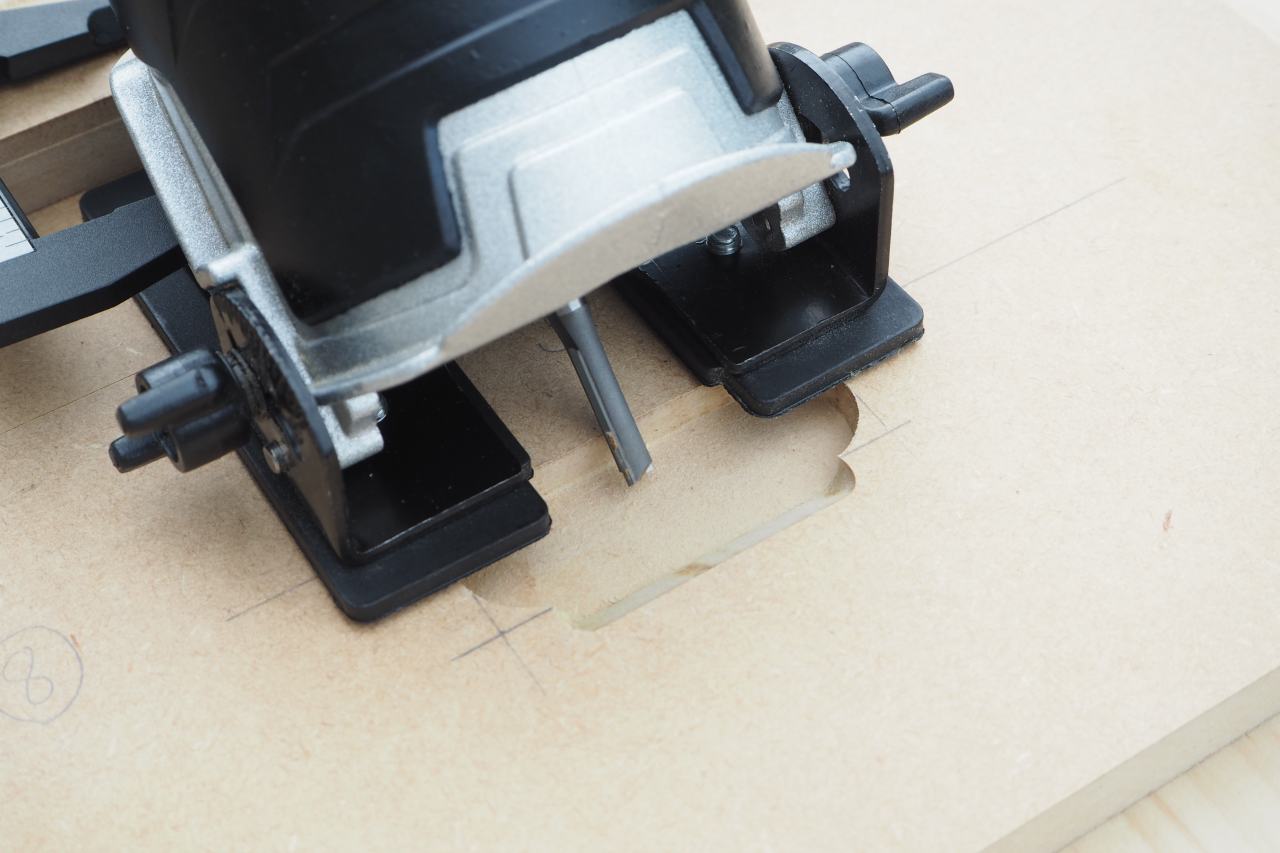

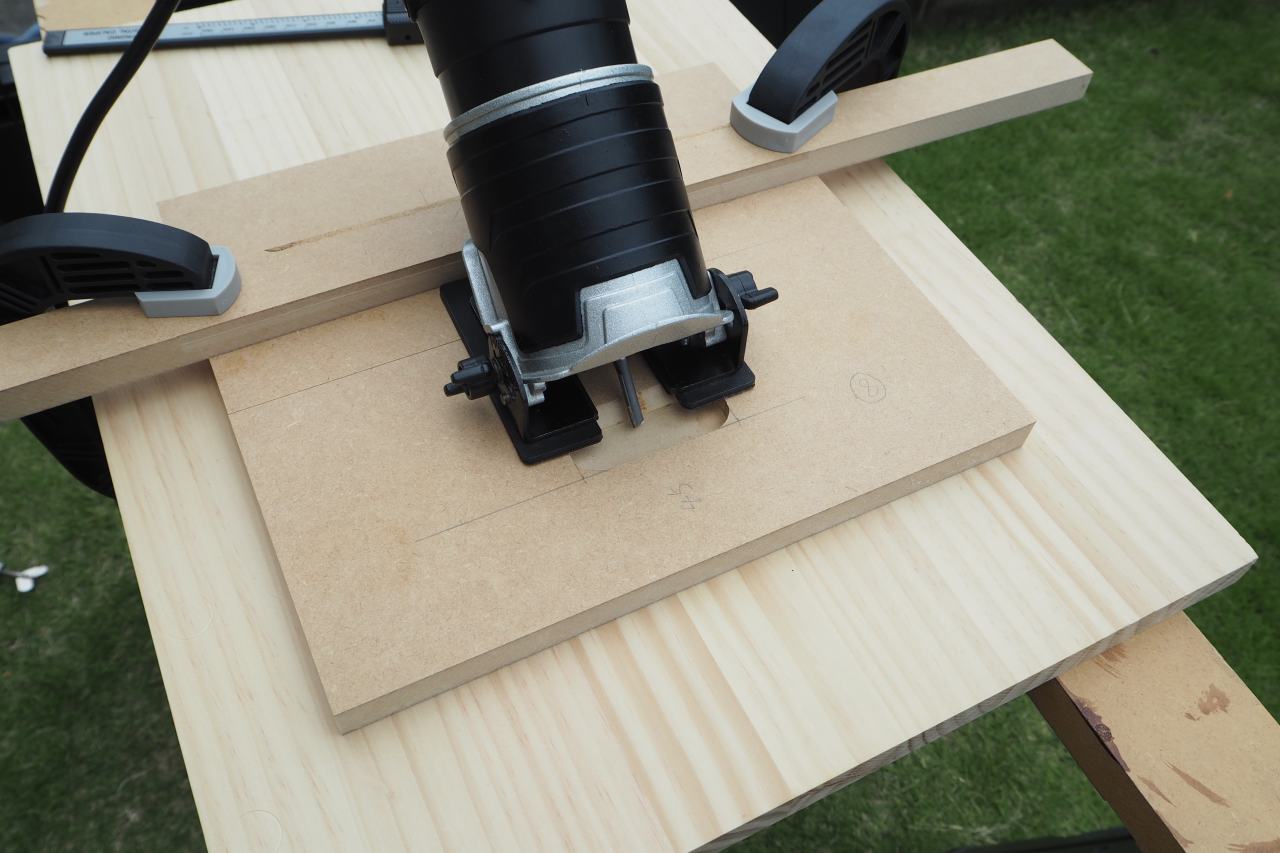

傾斜トリマーベースを当てて、少し削ります。

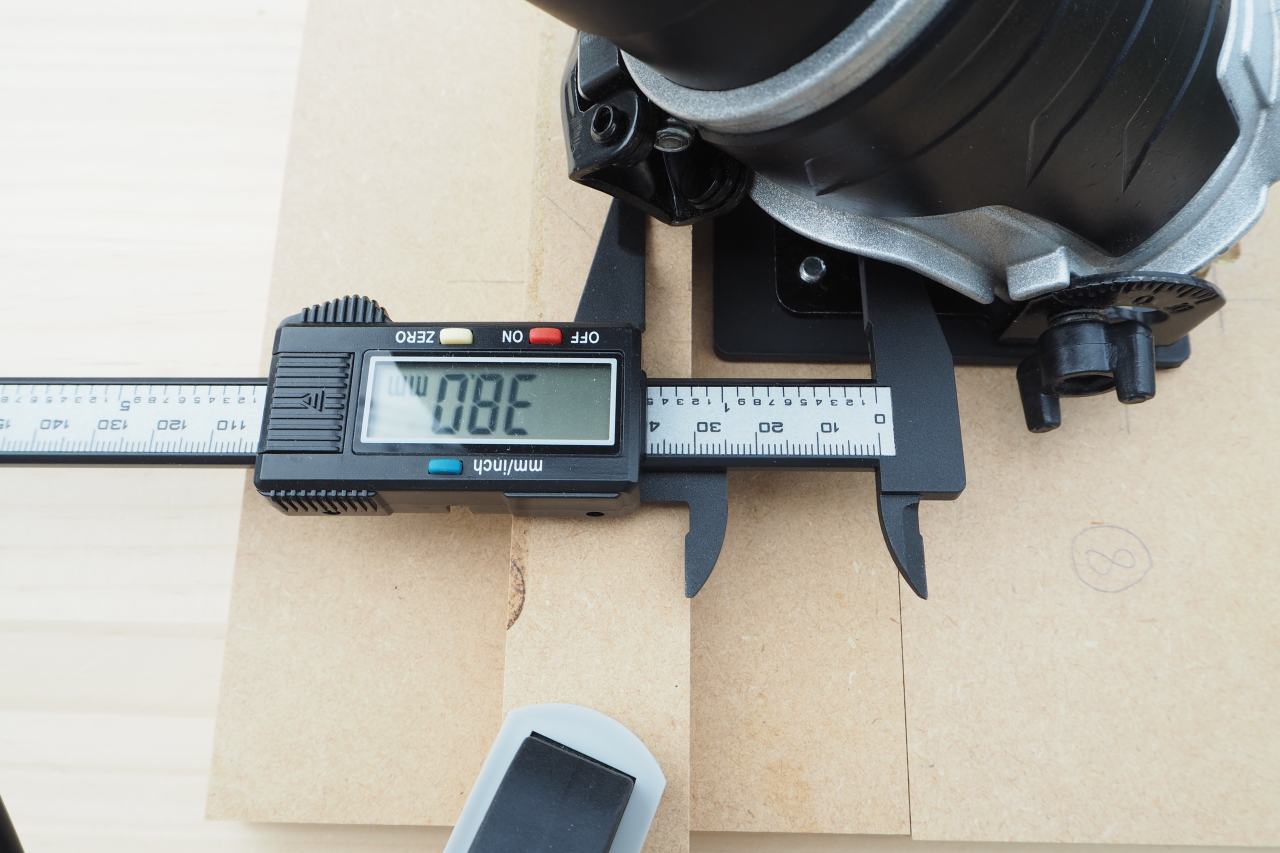

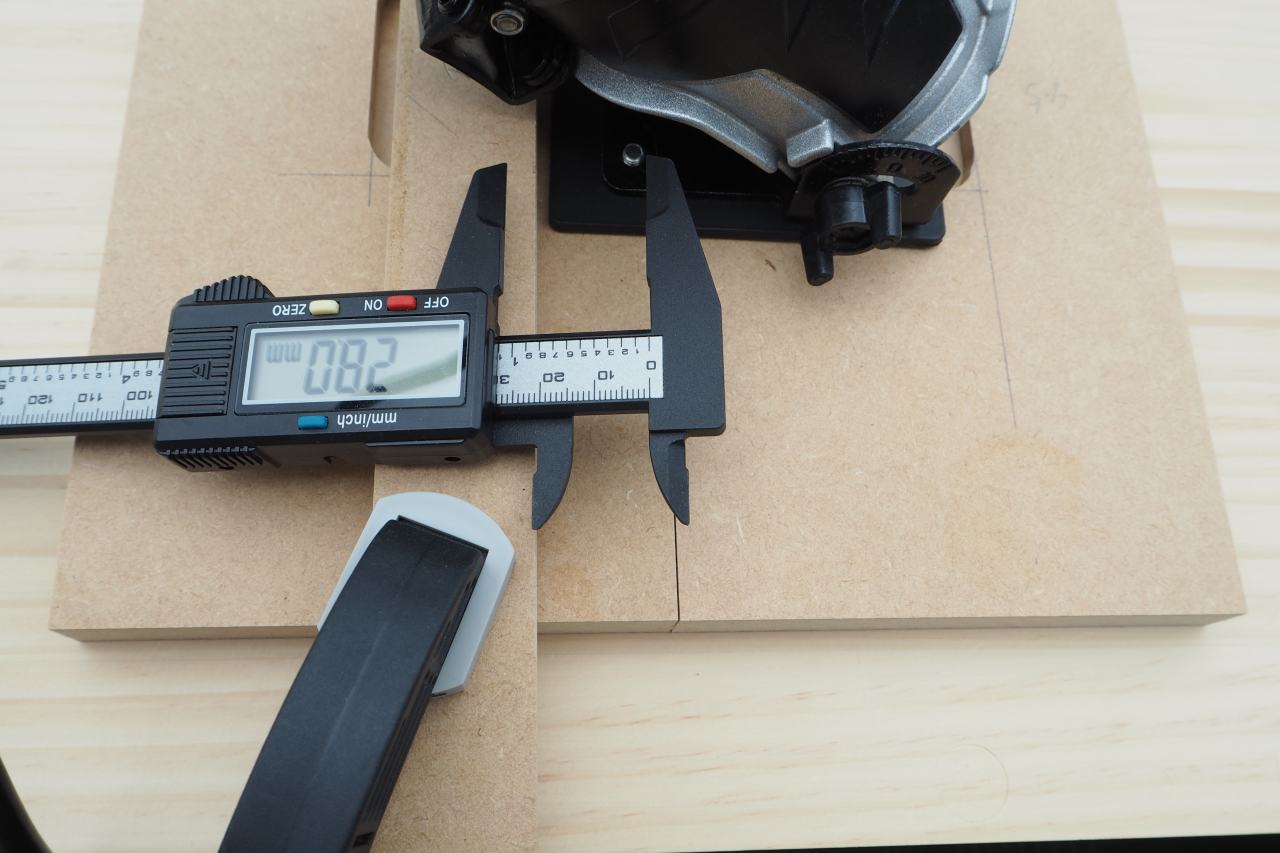

並行を出す時は、目見当ではなくてノギスで厳密に合わせました。

写真を撮っておくとメモ代わりになり、2枚同じものをカットする際に参考になります。

なんか巧く削れた。

反対側も。慎重に削る。

サンドペーパー#120で周辺も軽く均し、完成です。
見えない所ですが、割と綺麗に出来ました。

えーっと・・・。。
まだ何か加工あったっけ？
フルレンジとPRsドライバーの取付ねじの下穴ですね。
それら以外、二次加工はこれにて終了かな。

プラモデル風に構成部品がほぼ出来た。
次回以降、ドライバーのナット取付。それからいよいよ組立工程へ移ってゆきます。（WkWk）
