MX-1000H (50)アンカーベースにスパイクを

MX-1000Homage（ほまげ）は組立の最終フェーズへ。

ヘッドリアパネルにターミナル

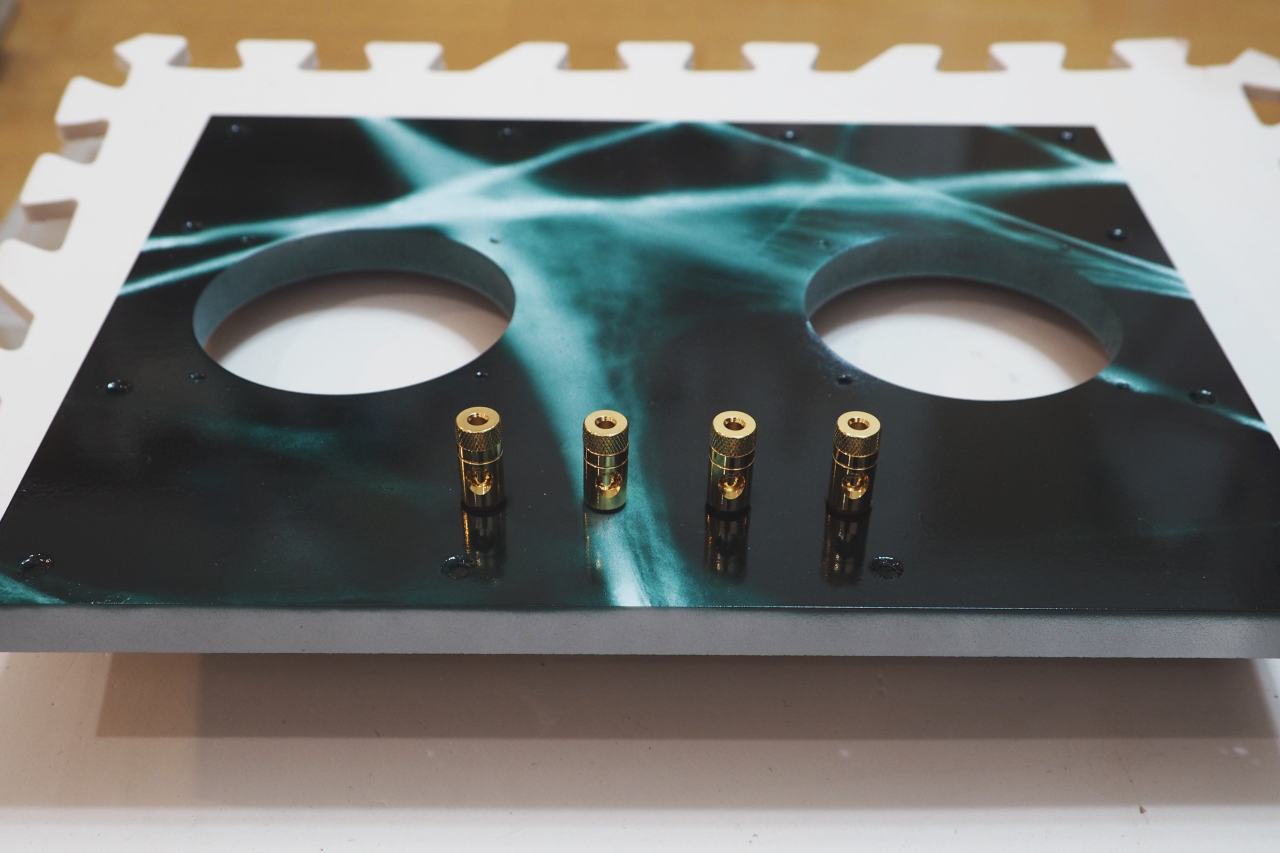

この日はマトリクスヘッドのリアパネルにスピーカーターミナルを装着しました。

最適なパーツではないんですが、「手持ちのパーツできるだけ流用」という方針から、大昔にPEで買った部品を大量投入しています。
Xoverの設置もしたかったのですが、メタルクラッドRが不足していることが発覚。パーツが届くまでは未着手にしておきます。

アンカーベースプレートにスパイクを

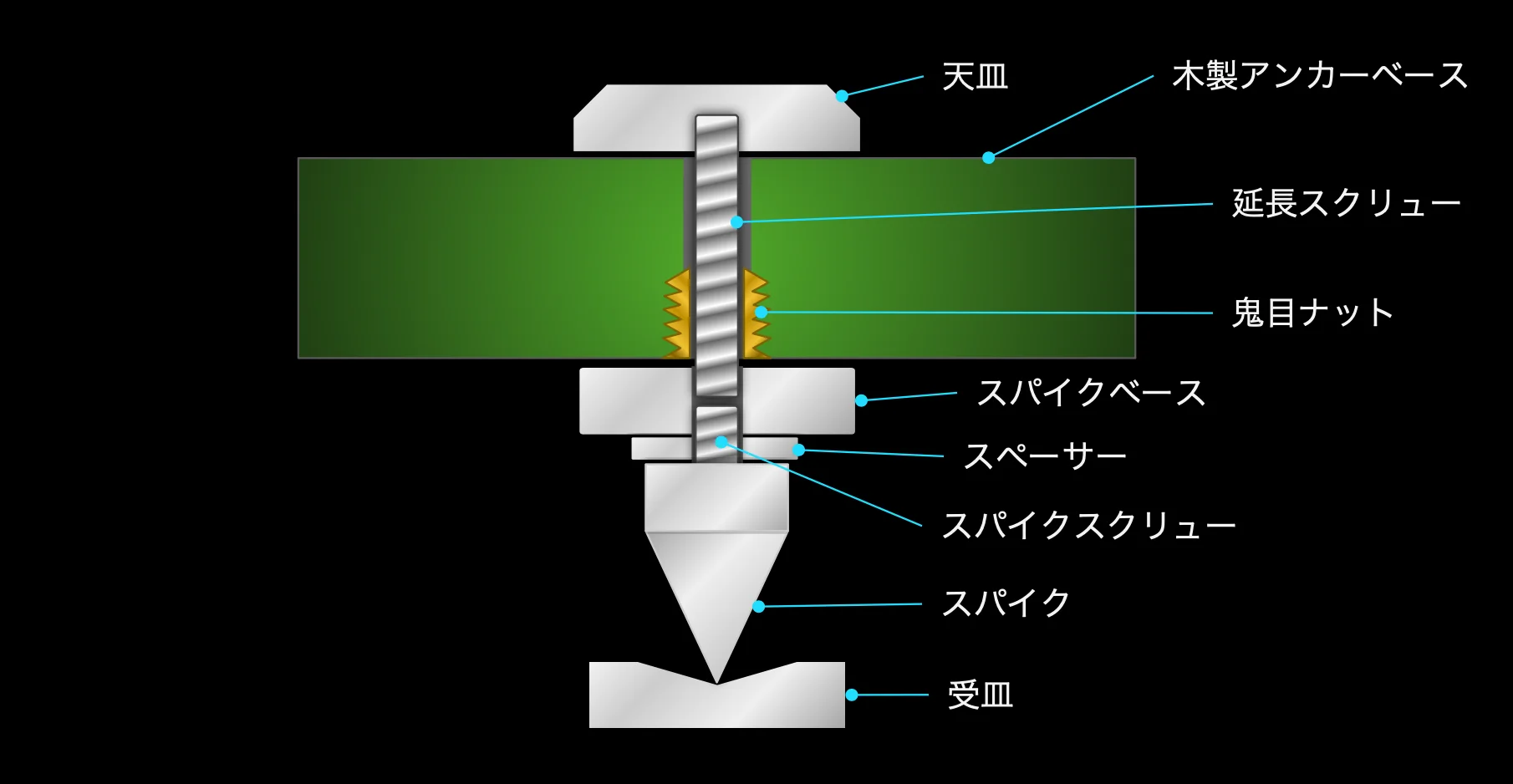

アンカーベースに装着するスパイクは、横から見るとこんな構造になっています。

ちょっと複雑そうに見えますが、最上部の天皿を回すと、高さ調整＝ガタ調整ができるという仕組みです。このために、ねじシャフトを延長して天面まで貫通させています。元からこうしたモノを売っているという訳ではなく、いくつかの無関係な商品を組み合わせて、このような構造をDIYするということです。天皿、受け皿、延長スクリューやスペーサーは別の商品です。

このスパイクをアンカーベースの四隅へ取り付けたい。

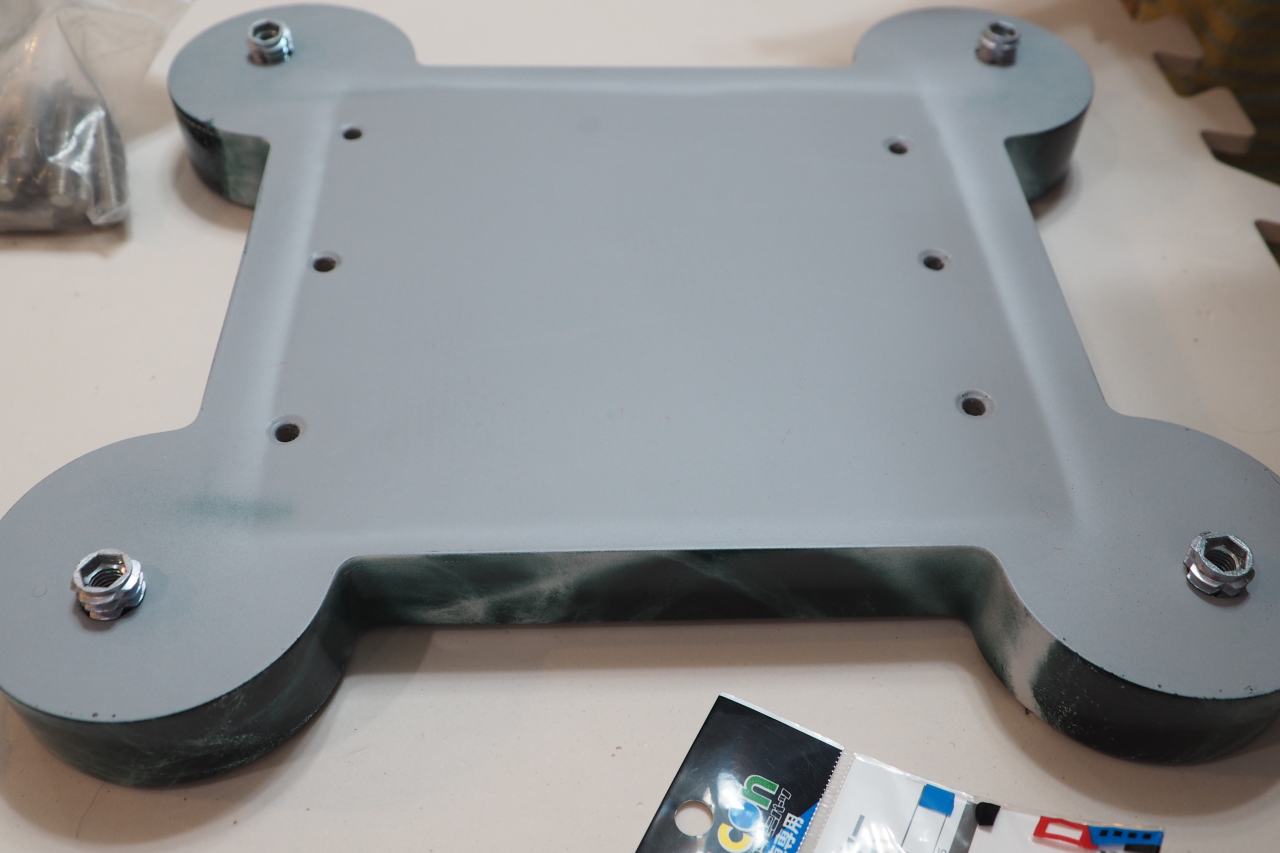

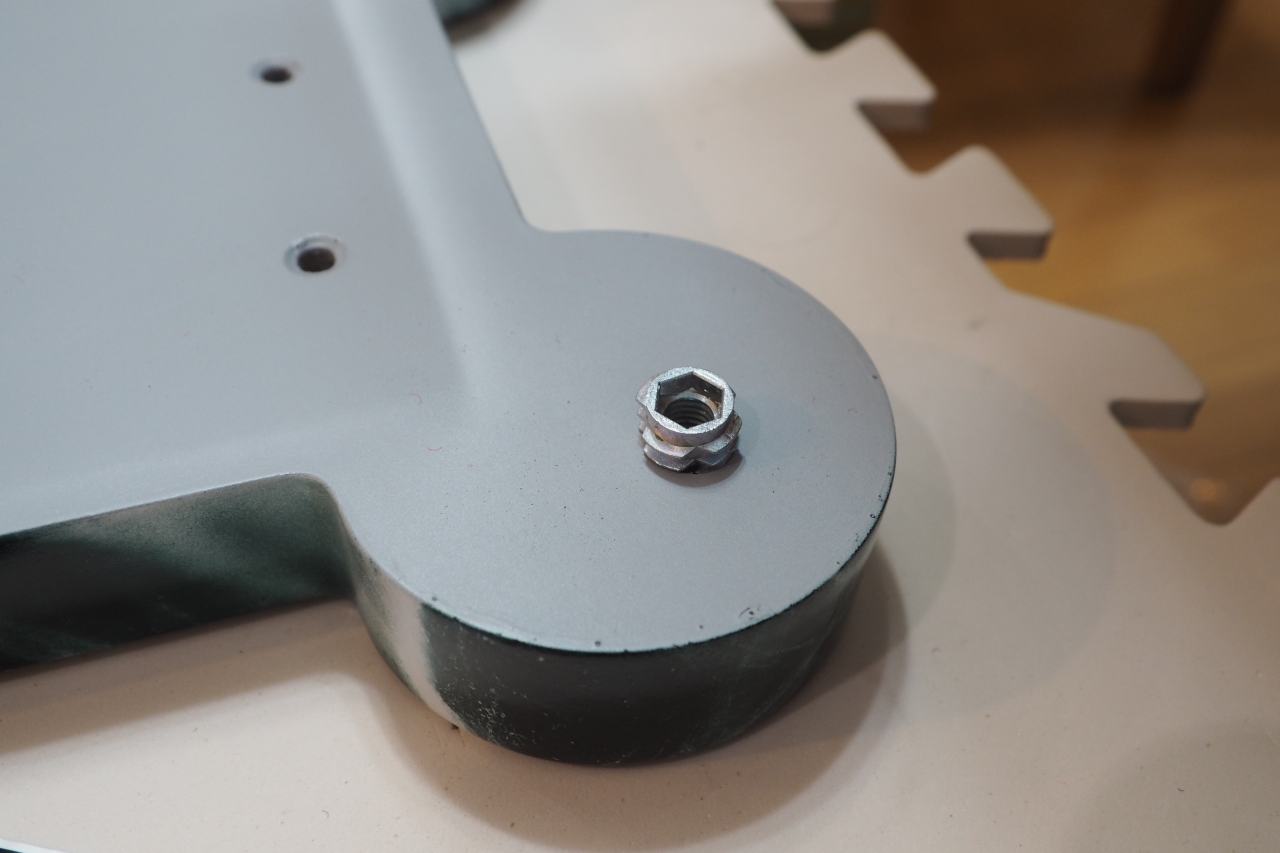

まずはアンカーベースに鬼目ナットを打っていきます。

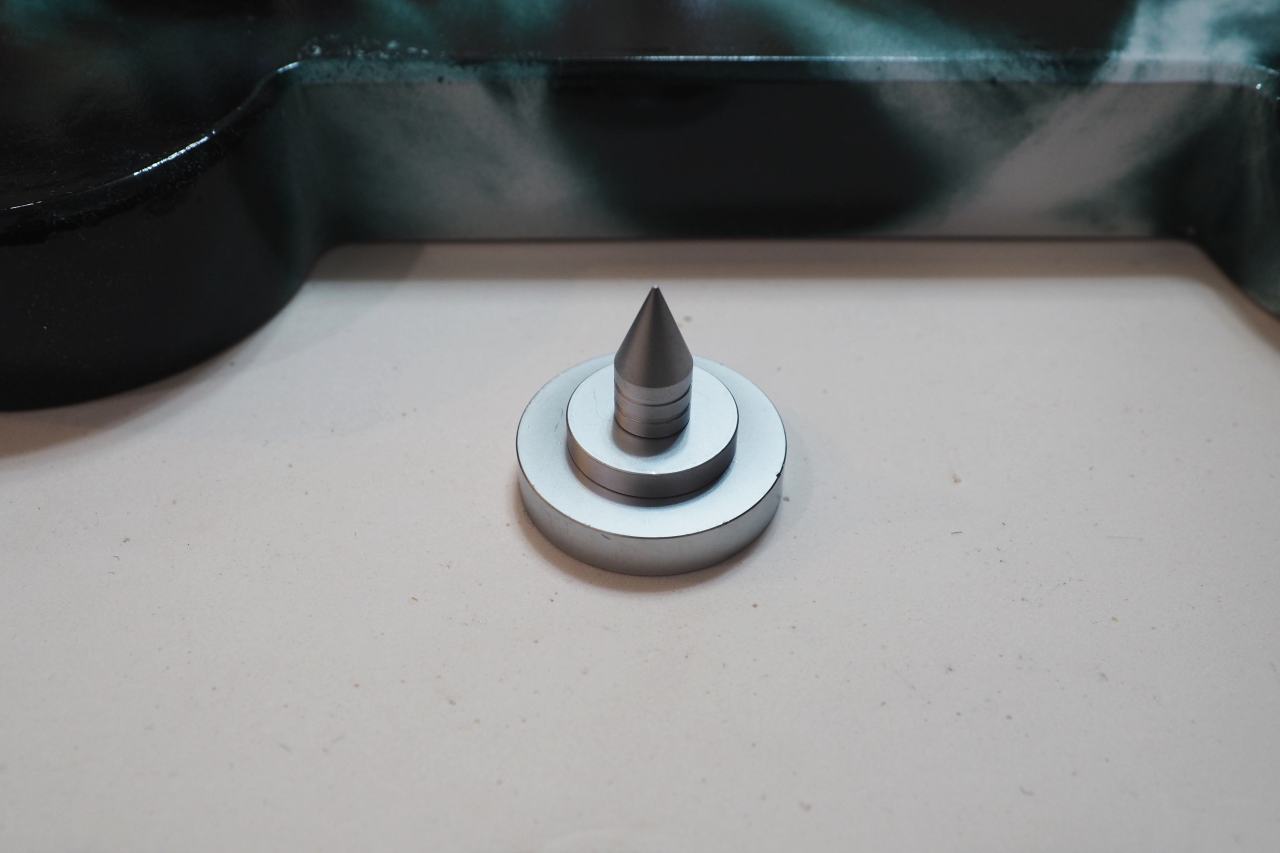

そこへネジを延長したスパイクを取付します。

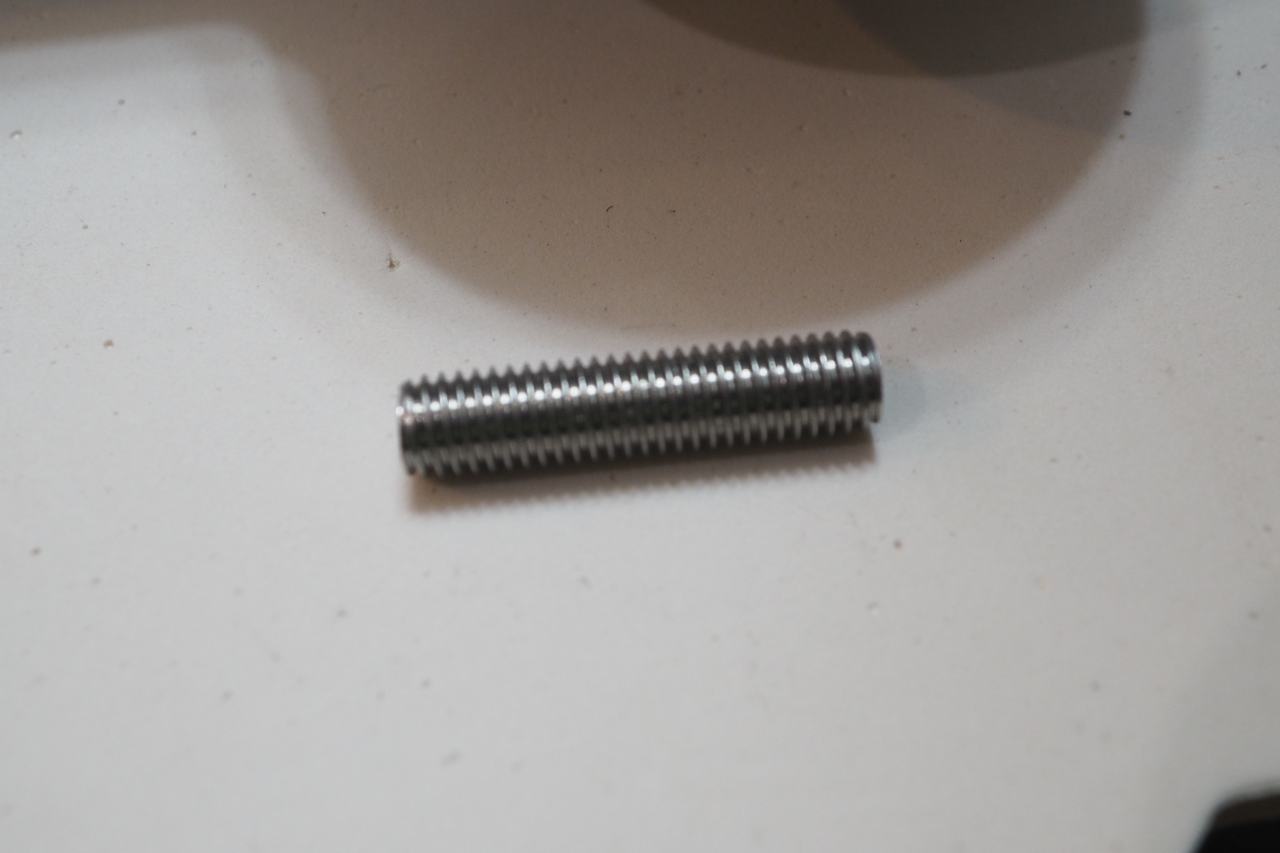

このM8の全ねじを使ってシャフトが延長してあります。スペーサーは少し厚みが不足だったので2枚重ねにしました。

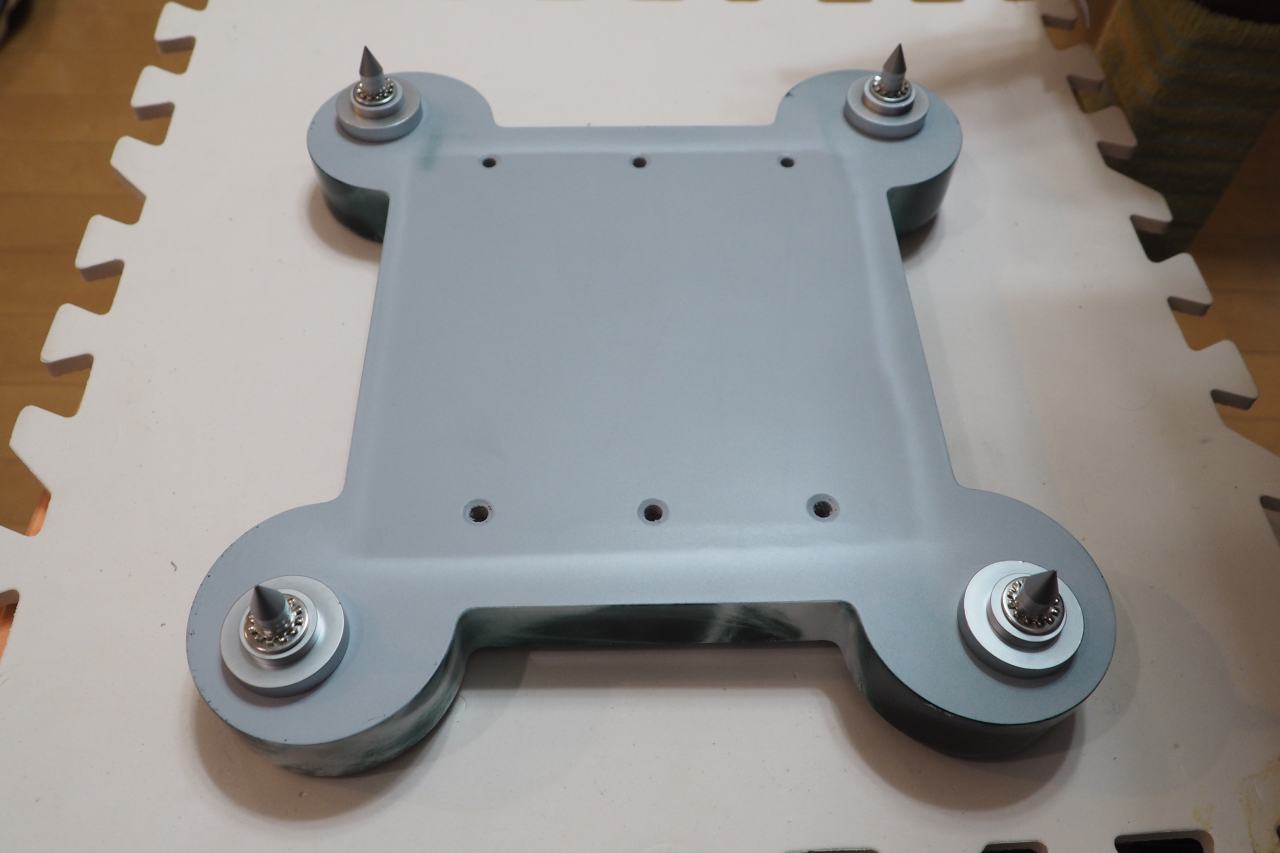

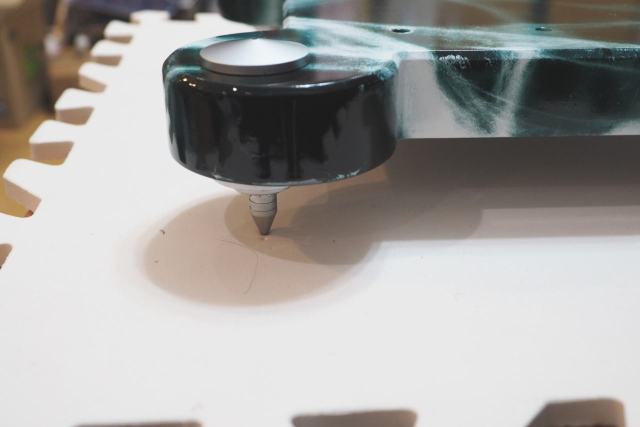

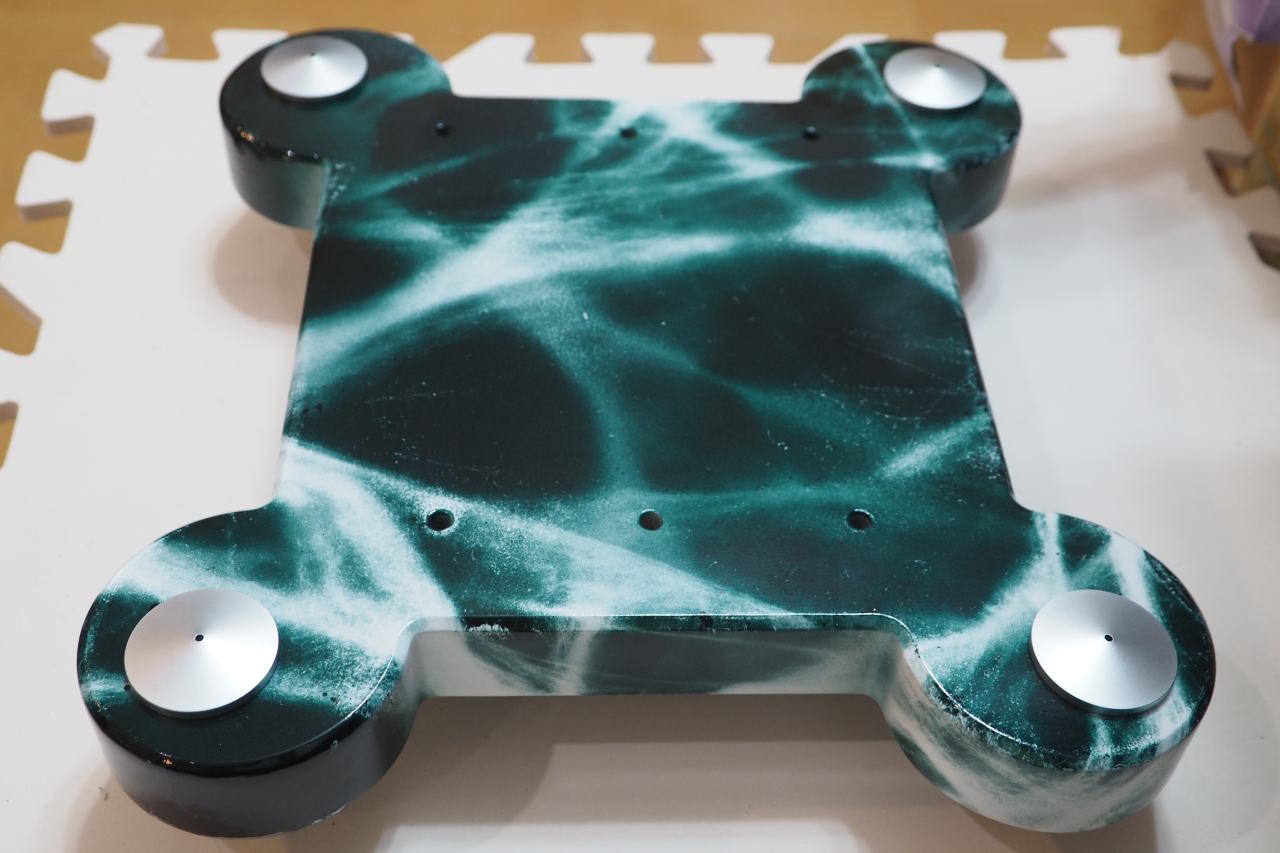

天面にお皿を取り付けると、こんな感じです。

見た目の良さはバツグンです。
ただの四角板では重苦しくてイモい外観になっていたと思いますが、無理してミッキー耳にしたかいがありました。
ただし、この撮影を終えた後にスパイクは全部取り外してしまったのです。実はM8の延長シャフトがわずかに数mmほど足りなかったので、不満に感じて、5mm長いシャフトをオーダーし直してしまいました。

というわけで、基本構造は今日の写真から変わりませんが、最終の組立は全ねじ、適切なスペーサー、メタルクラッド抵抗の到着待ちとなりました。ここへ来て、色々と手持ちのパーツの不足／誤算が出始めていますね。こういうところから、コスト割れが発生していくのですね。
