MX-1000H (51)やらかした！ドライバー挿入不能

MX-1000Homage（ほまげ）は組立の最終フェーズ中です。
本日はしくじり先生なお話を。

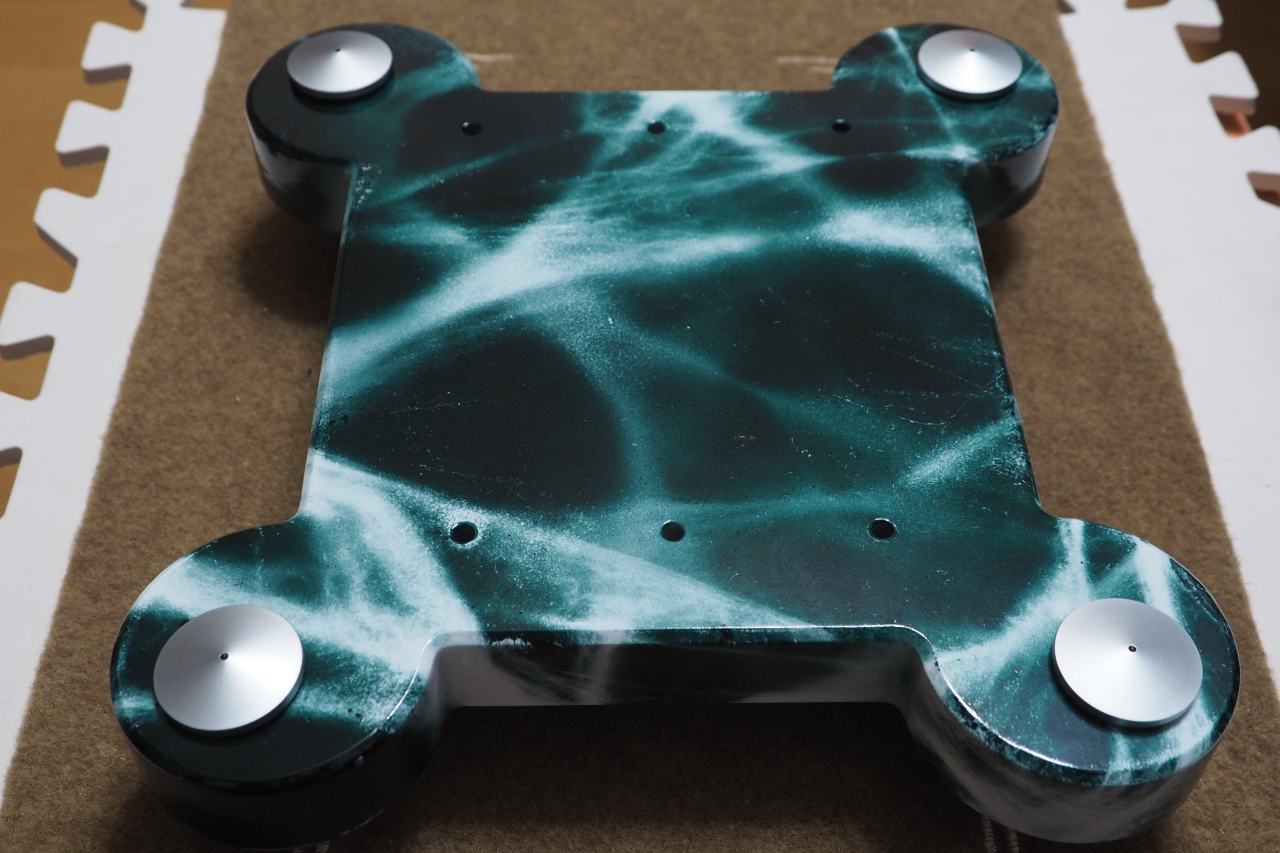

アンカーベースが完成した

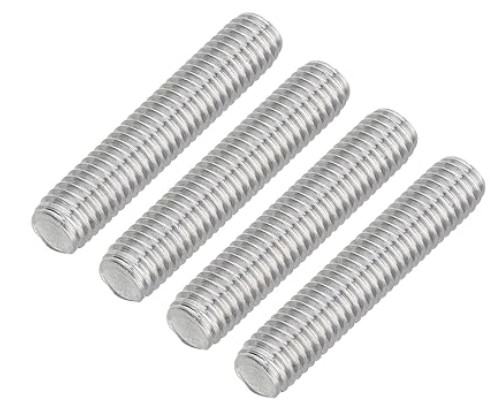

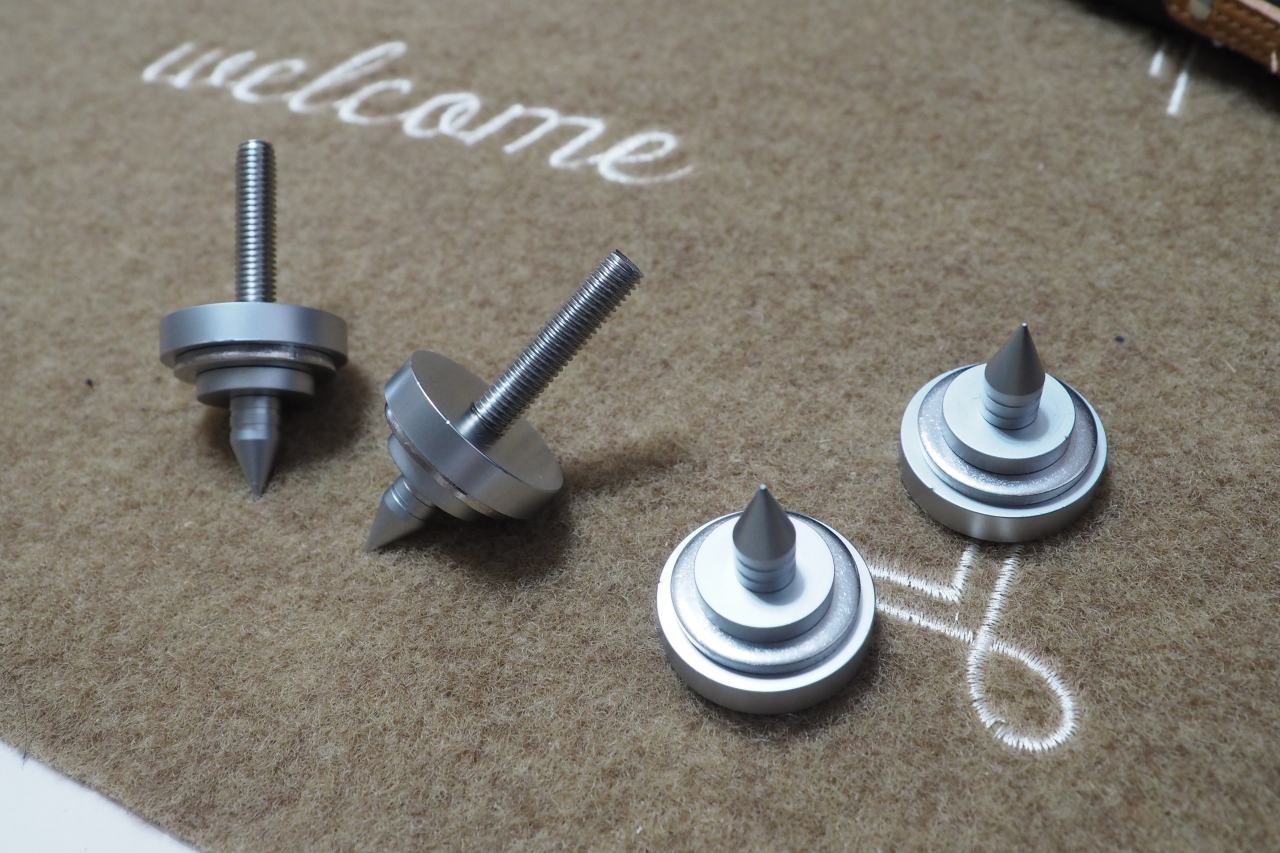

オーダーしていた延長ねじが到着。

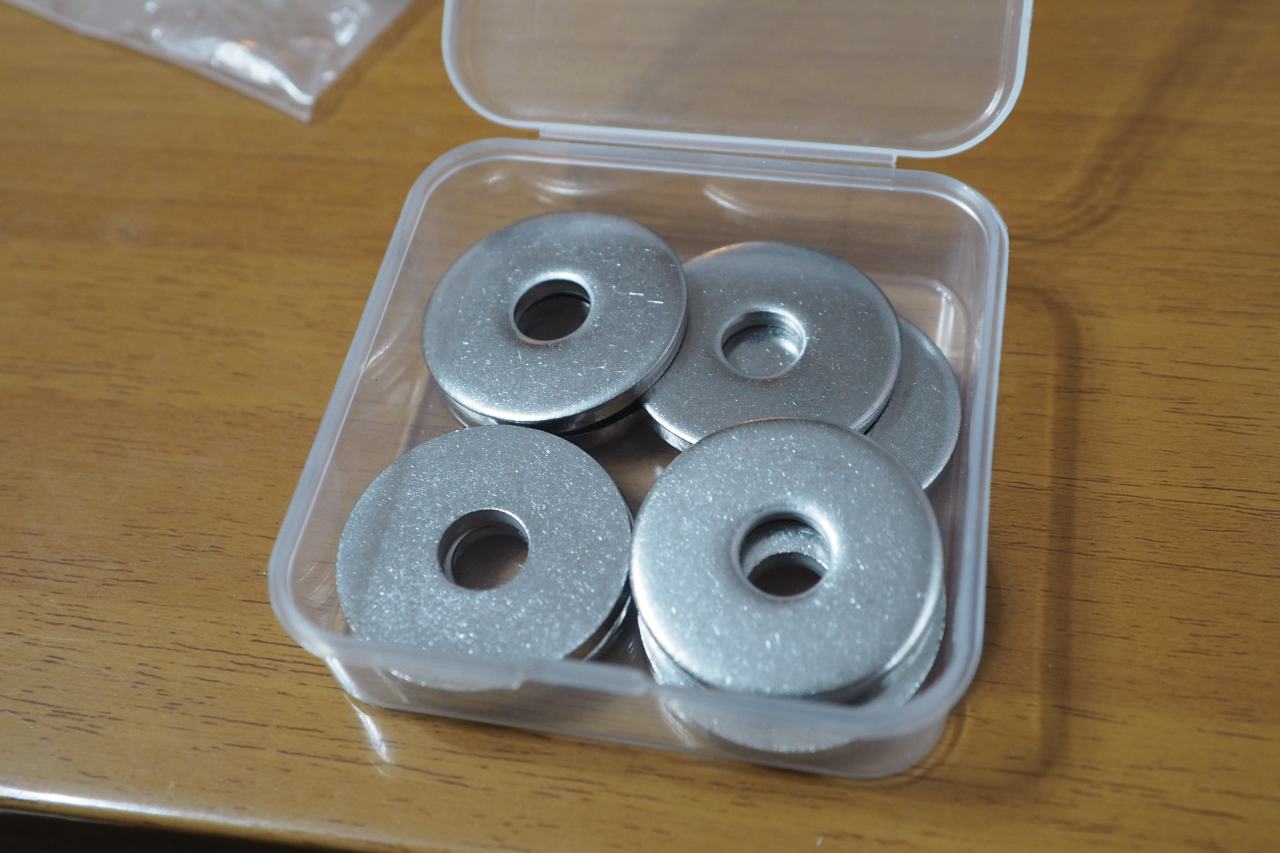

巨大で厚みが3mmもあるスペーサーも届きました。
これでアンカーベースの作業が進む。

じつにしっくり、シッカリと接合ができました。

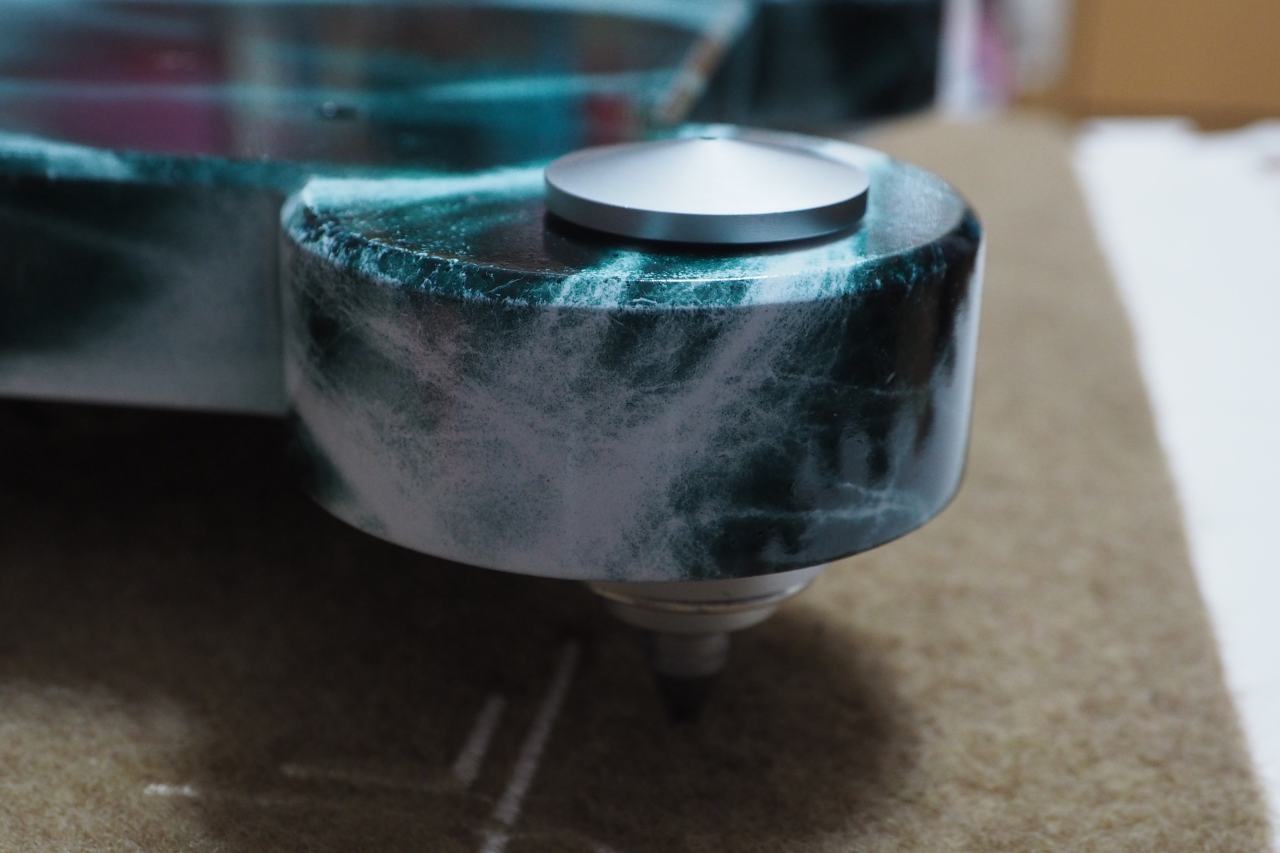

最終装着～。

ちょっと分かりづらいですが、天皿は1～2mmほどフロートできています。

このクリアランスを使って、微妙な高さ調整ができるというわけ。

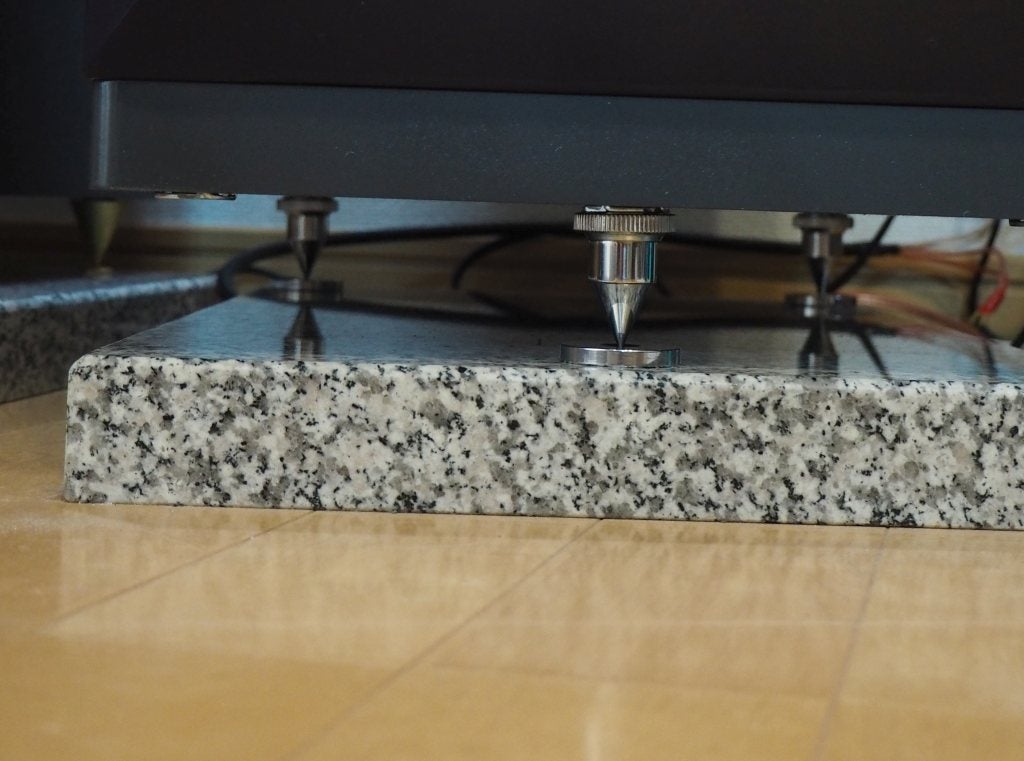

メインスピーカーのAndromedaをはじめとして、私は3点スパイキングが好きで、それを基本としています。原理的にガタが出ないし、機械的なアースを明確化できるからです。ただ、Xbassのように100kg近いもの、それから今回のMX-1000Hのように形状的に不安定なもの、そういう特殊品は怖いので4点を使います。4点の場合、問題になるのはガタです。ガタを完璧に追い込まないと生理的に気持ち悪いのです。

それでこうした調整機構を創ったわけです。私がオリジナルという訳ではなく、ハイエンドの世界でもこうした高さ調整機構は標準機能となりつつあるようですね。

フルレンジの装着～っ… が出来ない！？

 周辺がほぼ整いましたので、いよいよヘッドにフルレンジドライバーを装着しようかな、と。

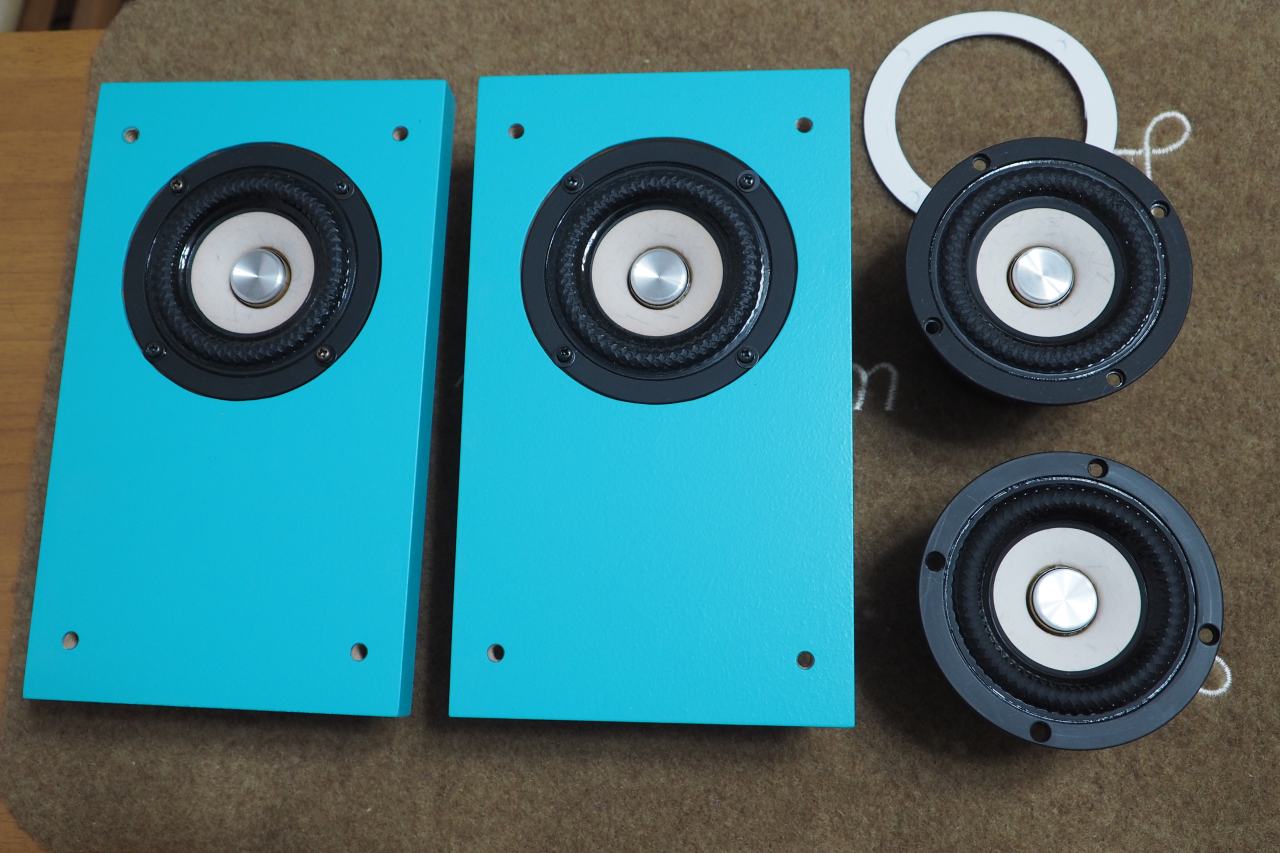

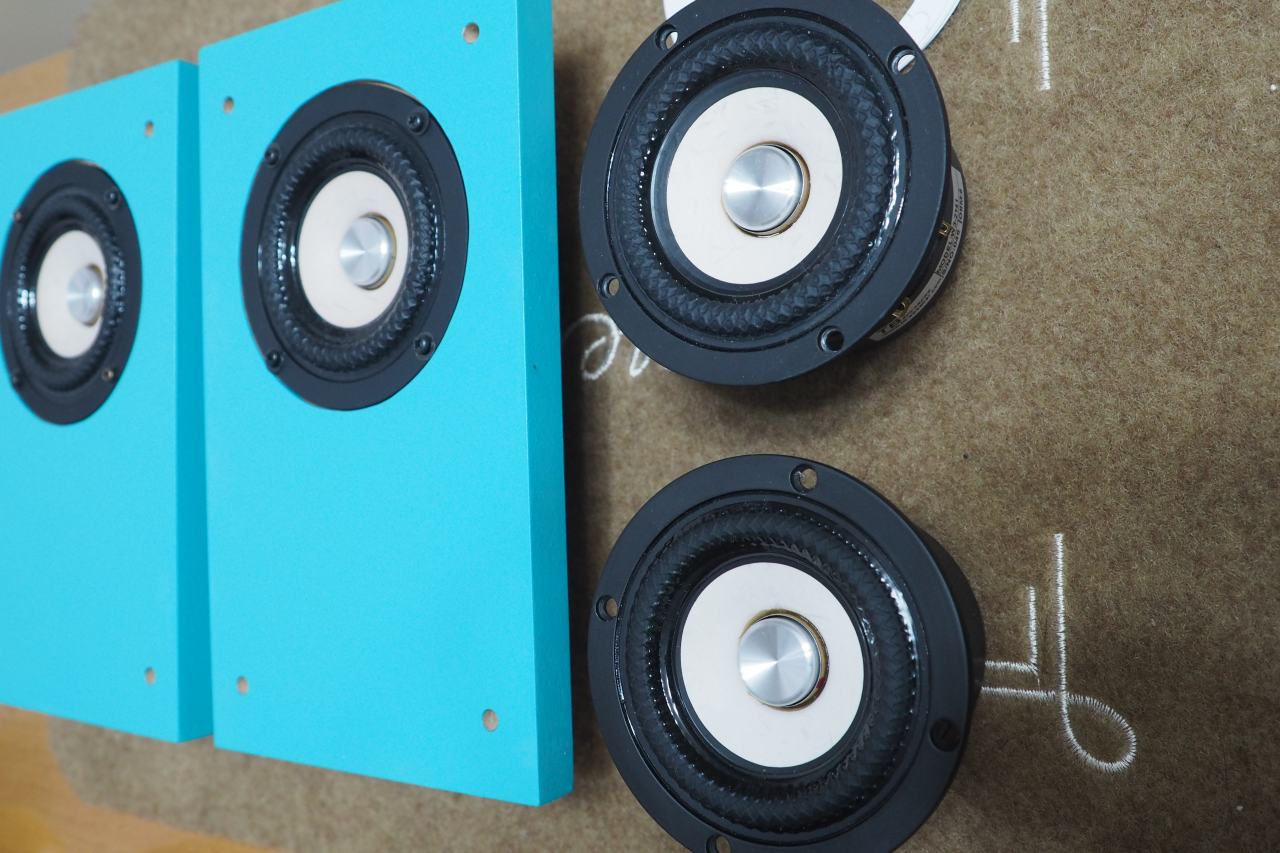

久々に4本のW3-2141とご対面〜です。

ヨカッタ。4本共にミントなままです。シミやヤケも見られない。

ウチのW3-2141は微妙に入手時期が異なります。そしてこのドライバーは製造時期によって、オーバーハングとアンダーハングの2タイプのモーターシステムが存在するんです。
混ざっちゃったらどうしようと不安でしたが、私の手持ちは奇跡的に全部がオーバーハングタイプでした。
正直、音だけならアンダーハングのほうが良いんですが、双方の得/失はそのうち機会があれば触れます。

で、ドライバーが出揃ったので喜び勇んで結線、装着～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～できな～～～～～～～～～～～い（笑

ドライバーが穴に嵌りません！つっかえて、入らない！

原因はコイツです！！

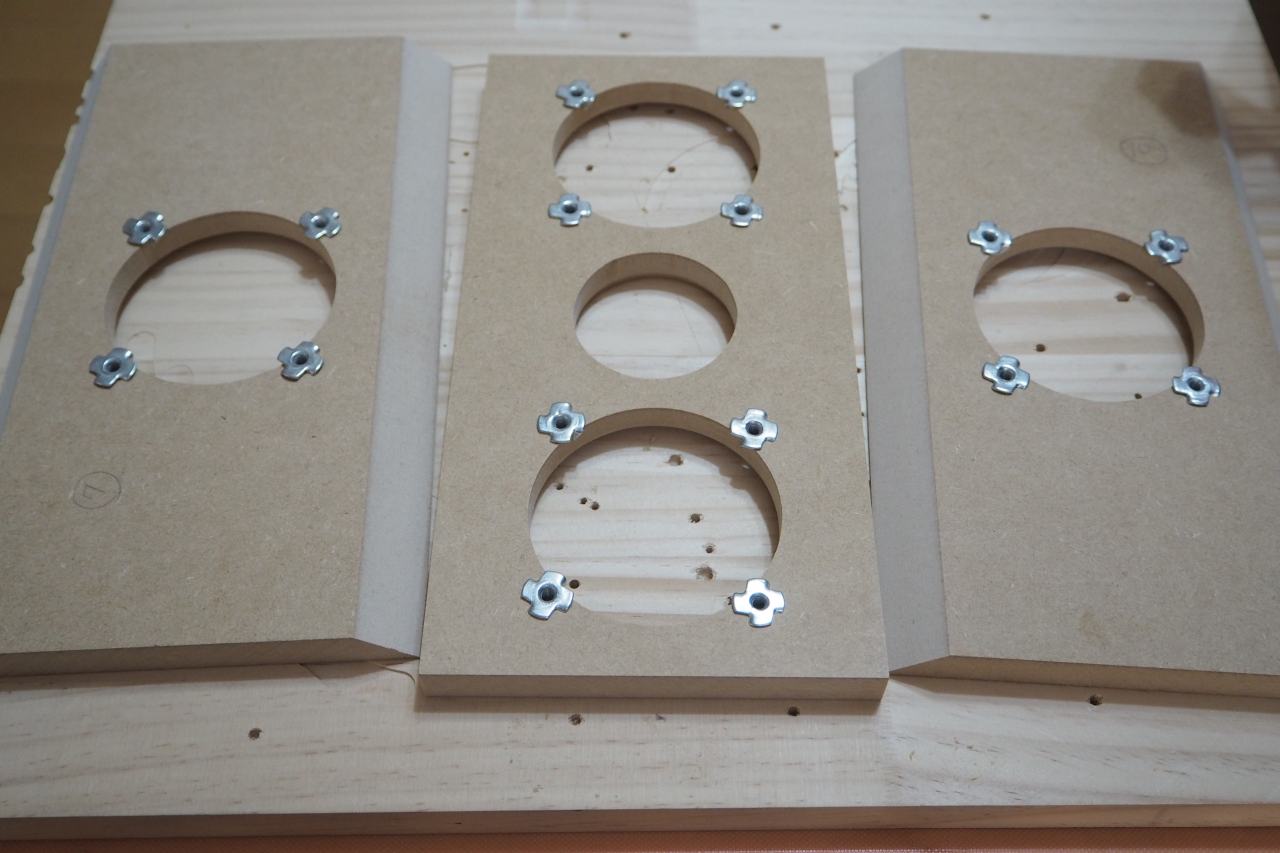

ホールの4隅についた爪付きナット。こいつらの爪が少しバッフルホールから突出しているでしょう。このツメにマグネットがつかえて入らないのです。もう少し正確に言うと、以前は入ってた。ドライバーだけなら、入っていくことを確認しているのです。（でなきゃ爪付きにしていないです）

ファストンを付けたケーブルを結線したら、入らなくなった（笑

ファストン付きケーブルが予想以上に太く、それが圧迫してマグネットがガリガリ引っ掛かるようになったのです！　惜しい、後少しなのに。。。力任せに入れようとしても入らない。しまいにゃケーブルが外れる。

こういう口径がミニマルかつマグネット径がでかいと、こうした事故が起こり得ます。Thiel Audioのミッドハイもケアしなければヤバい処だった。

いや～～・・・最初からコレが判っていればー。

爪付きじゃなくて鬼目にしてましたよ。

あるいは、

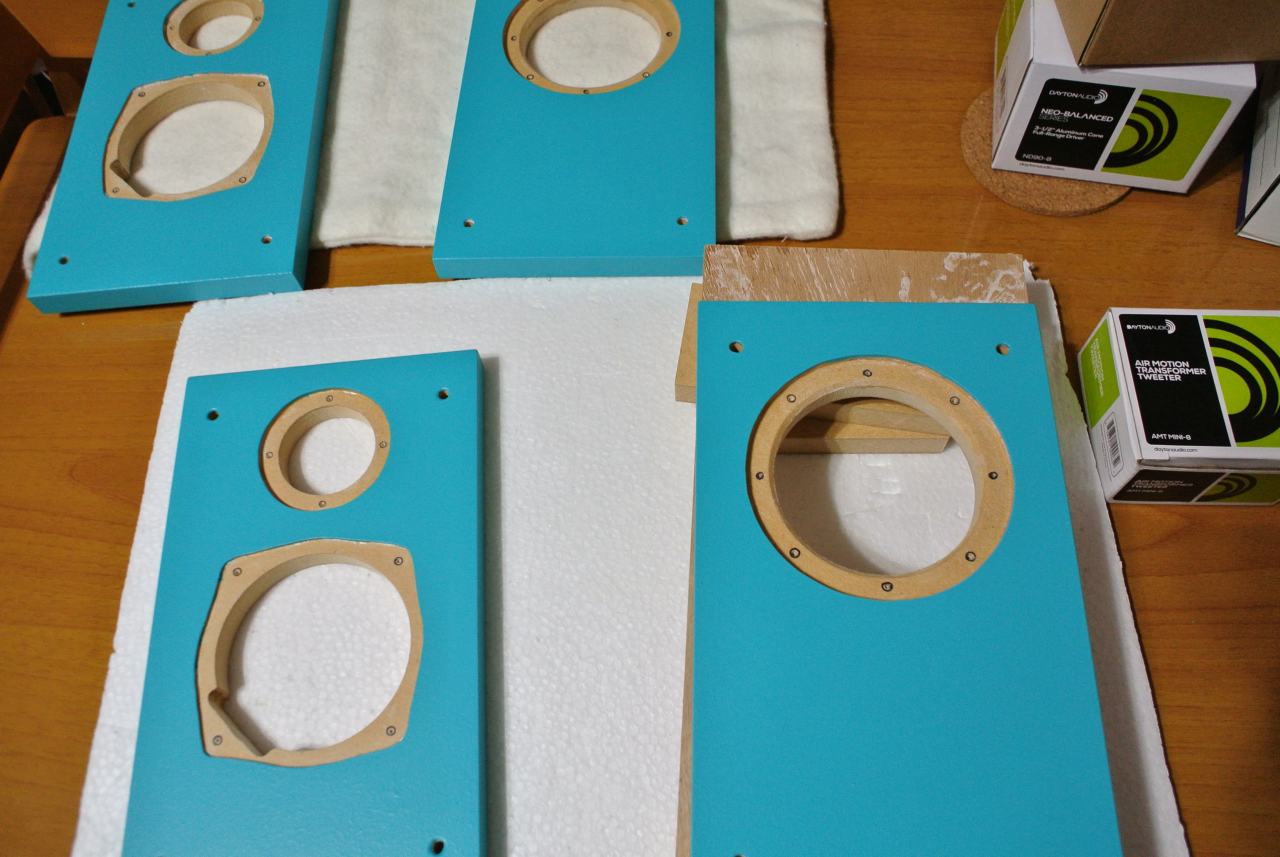

ターミナルの部分をザグって干渉しないようにしていました。（左下のバフルみたいに。）
工作していると「なんか」必ず有りますねぇ。しくじりが。そこが、計算づくの工業製品ではない、DIYならではというか。

なんとかネジ込む手段を…

詰んだままかというと、そんな訳にも行かんです（遺憾です）。
何とかインサートできる手段を見つけなければなりません。
とはいえ、最終塗装まで終わったのに。今更トリマーでザグリは入れたくありません。エンクロ内部も吸音材も粉だらけになりますし、表面の塗膜も荒れそうです。

・・・となると、やっぱり爪付きナットを辞めて、鬼目ナットへ換装するのが無難です。実は、一言に鬼目といっても2種類あります。

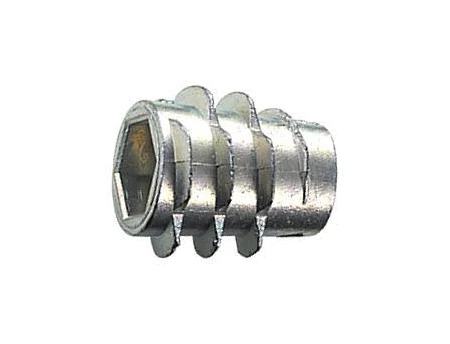

ヘキサが切ってあって、アーレンキーで回転させながらインサートするタイプと、

逆行防止の爪が付いていて、ハンマーでインサートするタイプ。
今回の場合は、表側からでも締め上げてインサートできるハンマータイプが好適だが、私の手持ちで有ったのは「回転タイプ」のみだったのです。ダメ元ですが早速試してみましたよ。案の定ムリだこれ。

地獄のような工程でした。裏側で見えないところを手探りでヘキサをインサートして、ようやく探り当てても1回に少し（一回に30度くらい）しか廻せない。10分掛けてもほとんど入っていかず、手指がつりそうになりました。

やめやめ！やっとれんわ！

しかしこのチャレンジで、4本全てを鬼目にしなくとも、2本だけ鬼目に換装すればドライバーが挿入できることを確認できました。

・・・

そんなこんなで、

現在、このタイプの鬼目ナットをオーダー。到着待ちです。

こんなモノでも、海外発注でないと地味に高いのです。品質のよいムラコシのを4セット買ったので、1600円超えてしまいました。うぅ痛恨。。。
