MX-1000H (22)鬼目と爪付きをひたすら打ち付ける

ほまげの部品二次加工も最終フェーズに入っています。
いよいよ、二次加工は「板：板の接合加工」というフェーズへ入ります。

接合部が多すぎる、MX-1000H

ここで云う「接合部」とはつまり、板と板をビスで接合する部分のことです。
Andromedaも多めでしたが、このマトリクススピーカーは更に多いイメージです。

接続部をざっと列挙すると：

• マトリクスヘッドの本体：ヘッドの裏板
• マトリクスヘッド：サブウーファー
• サブウーファー：アンカーベースボード

の最低3個所が接合部になります。今回は、ドライバー搭載部と上記接合部を加工します。

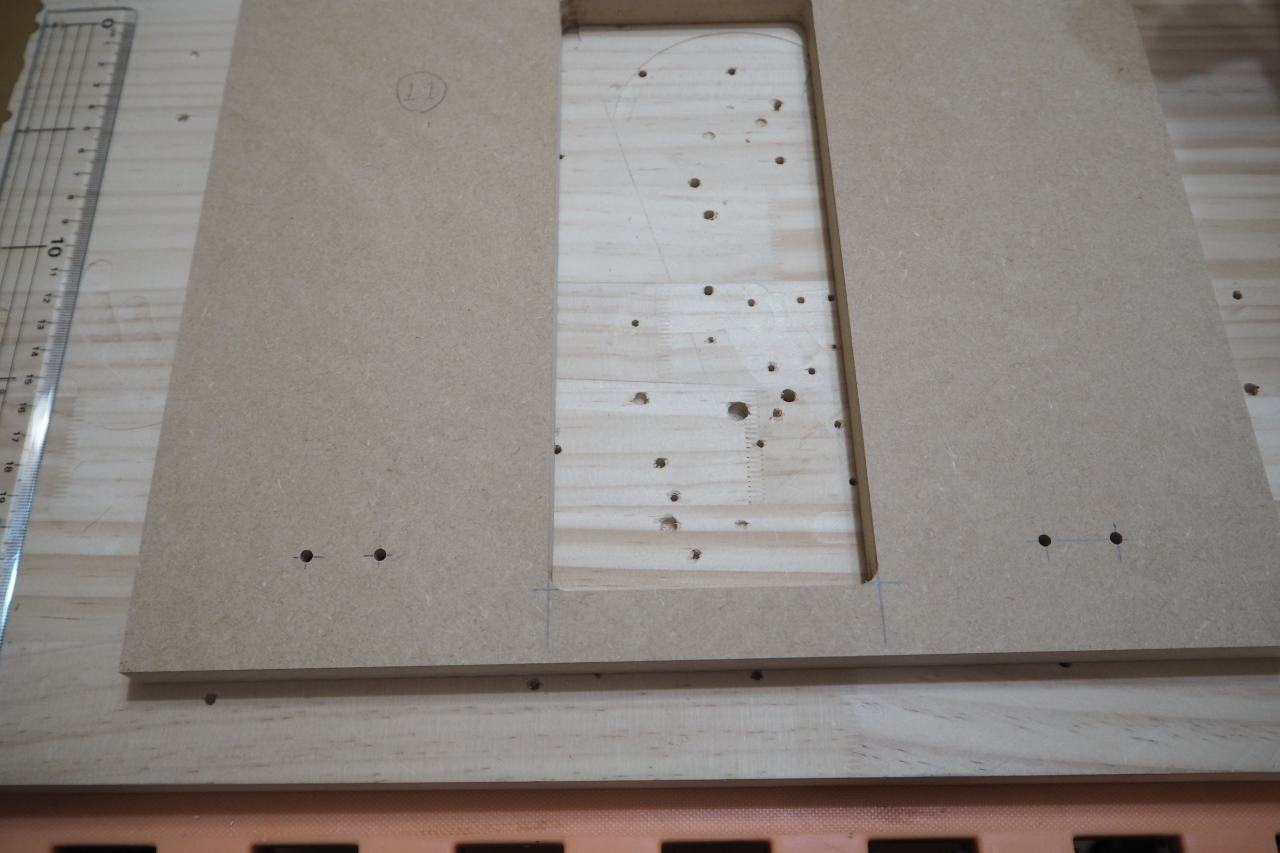

10番と27番の接合部。

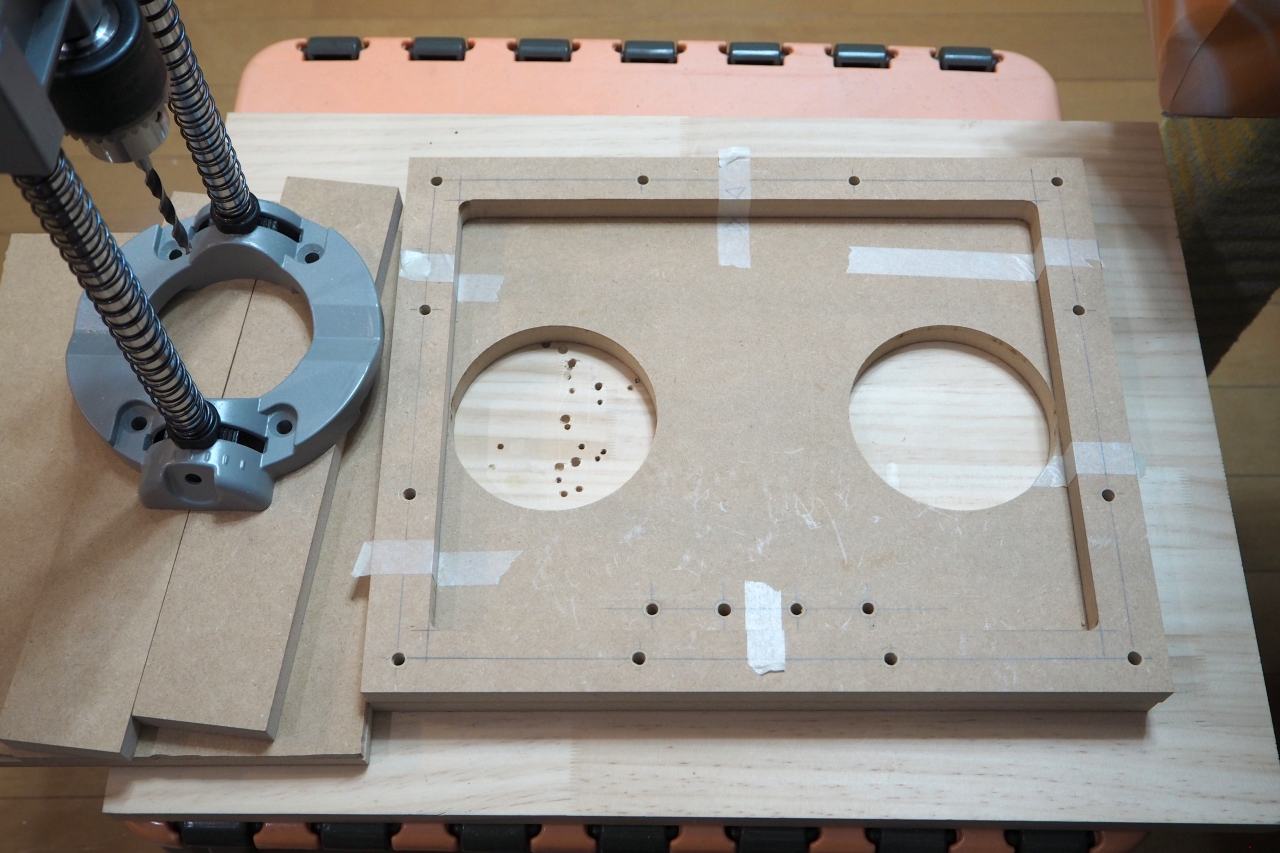

まずは板を位置合わせし、マステで仮止めします。
その状態で穴開けを行います。

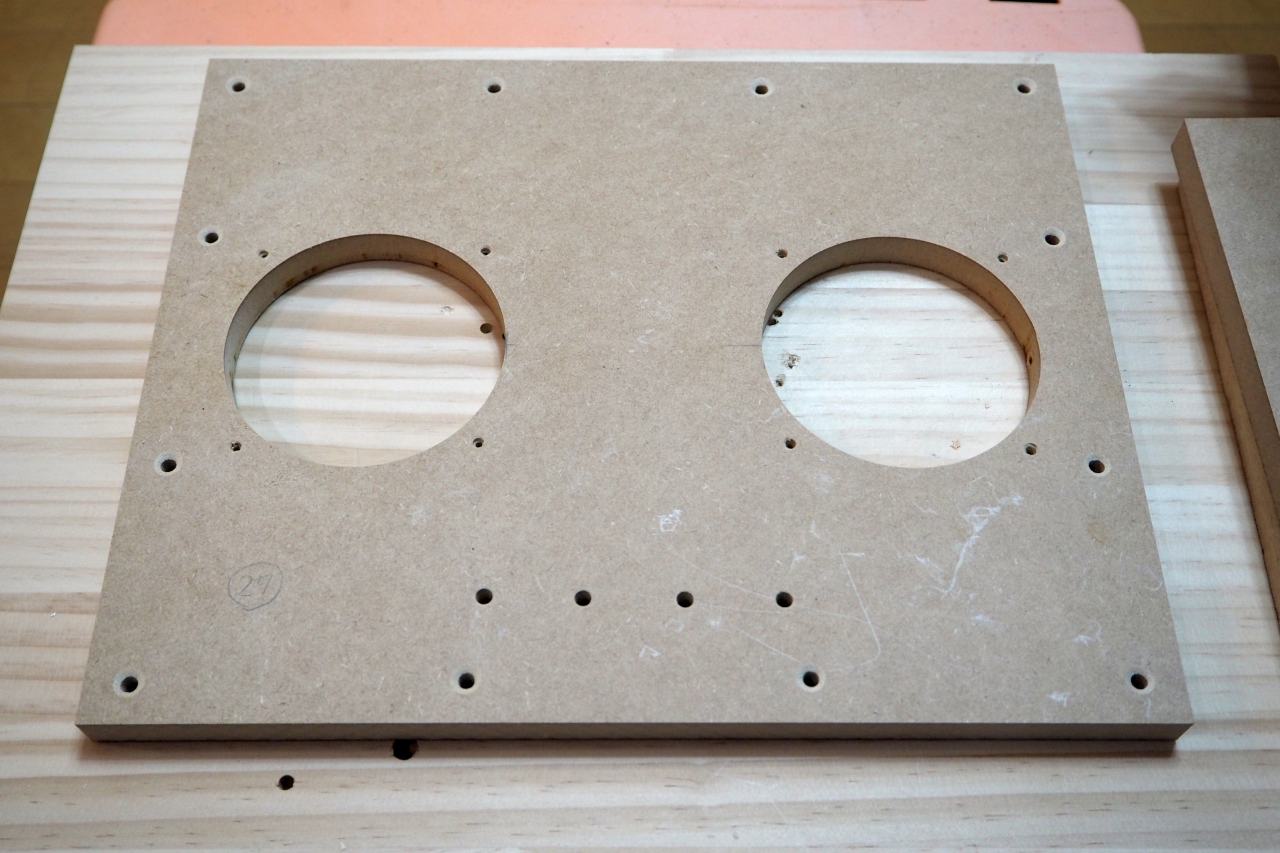

綺麗に穴が開きました。
それにしても、27番は穴数が多すぎですね。こんなに接合ビスが沢山は必要無かったはずですが、私の都合によりこうなっています。

加工が終わった10番の裏側に、爪付きナットを打ち込んでゆきます。

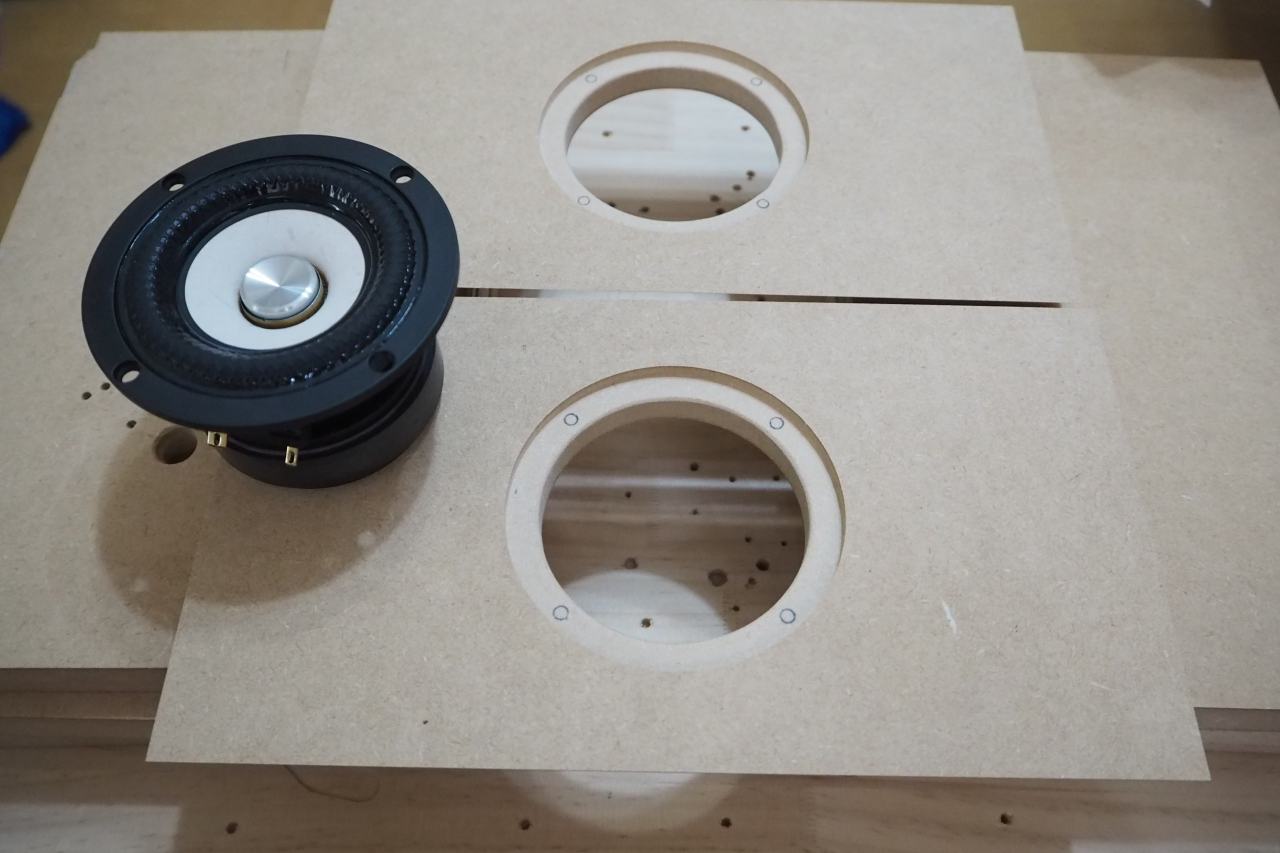

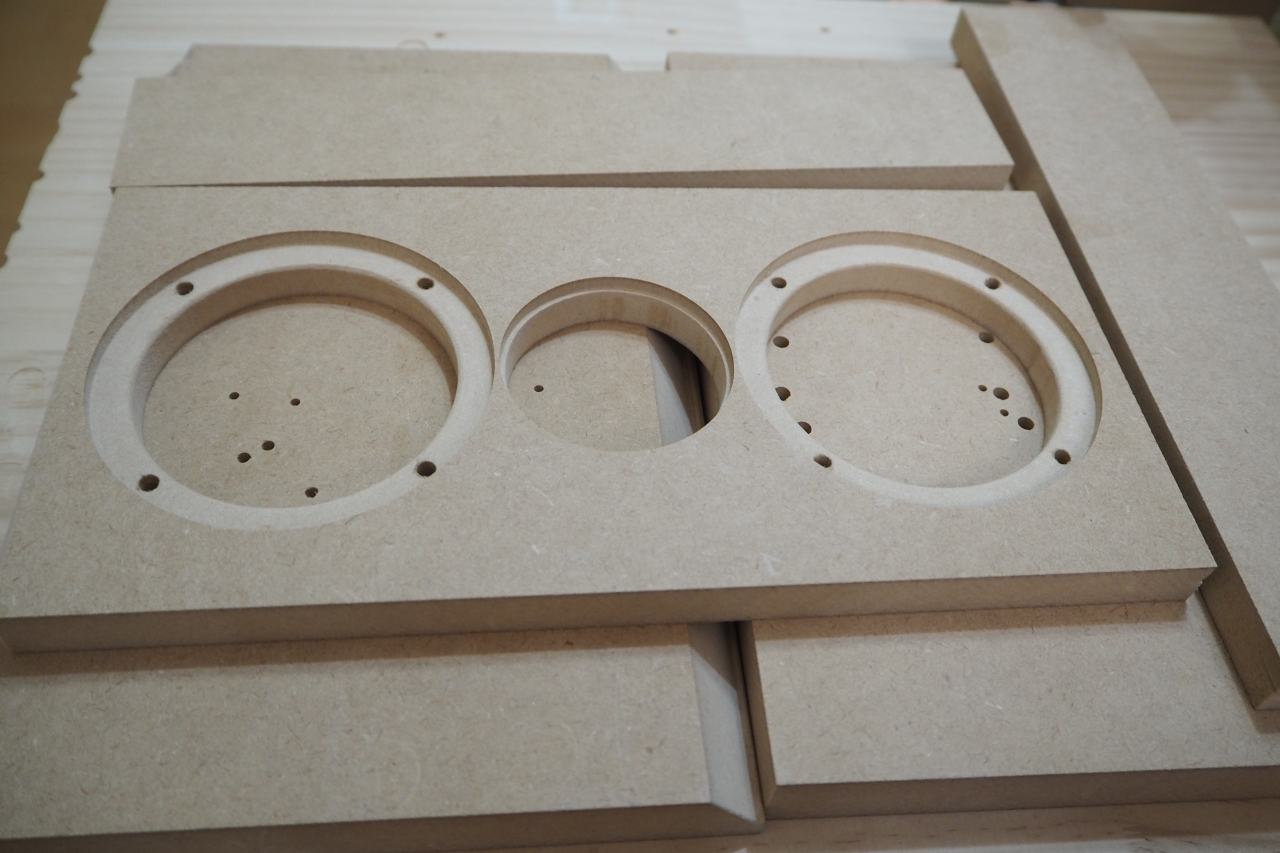

次は、W3-2141（フルレンジ）の取り付け穴です。
精度良くケガキします。

ケガキして・・・

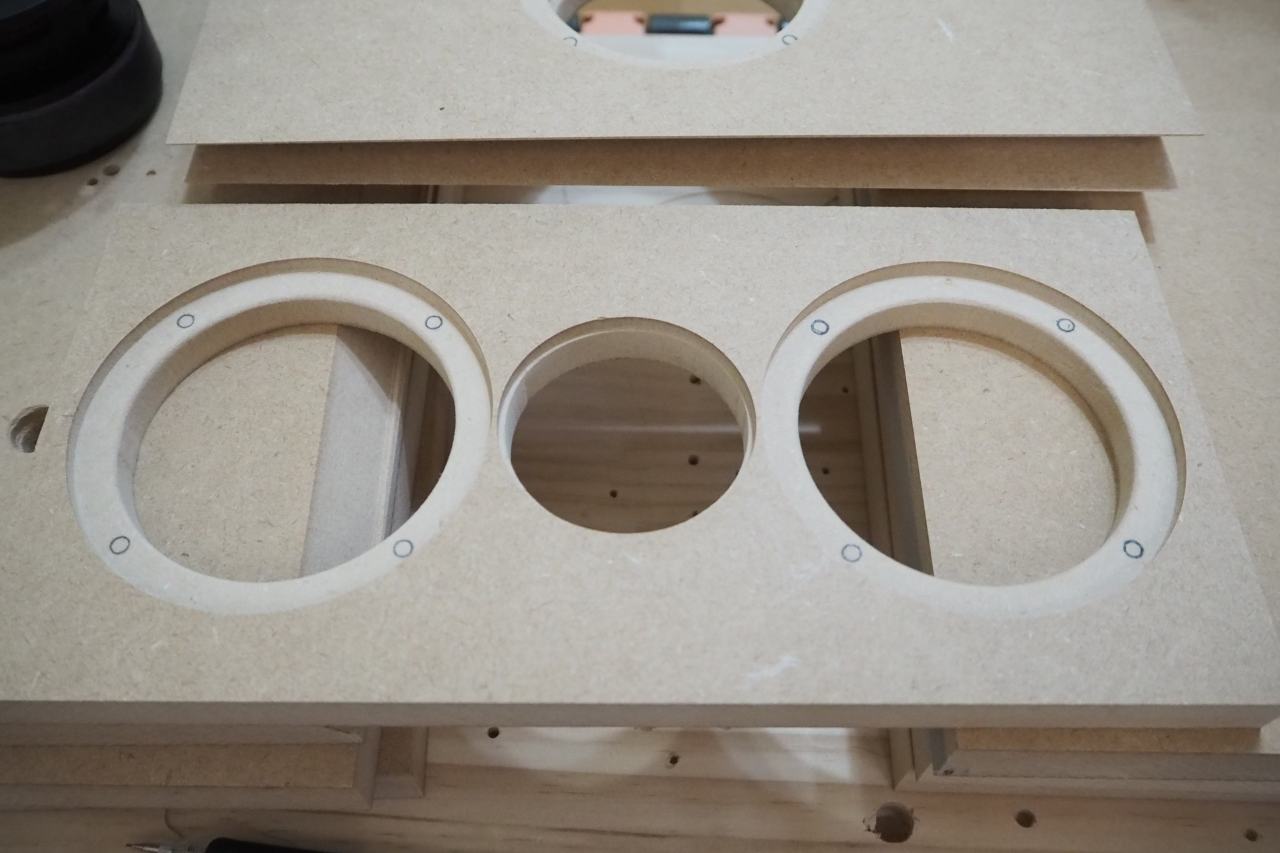

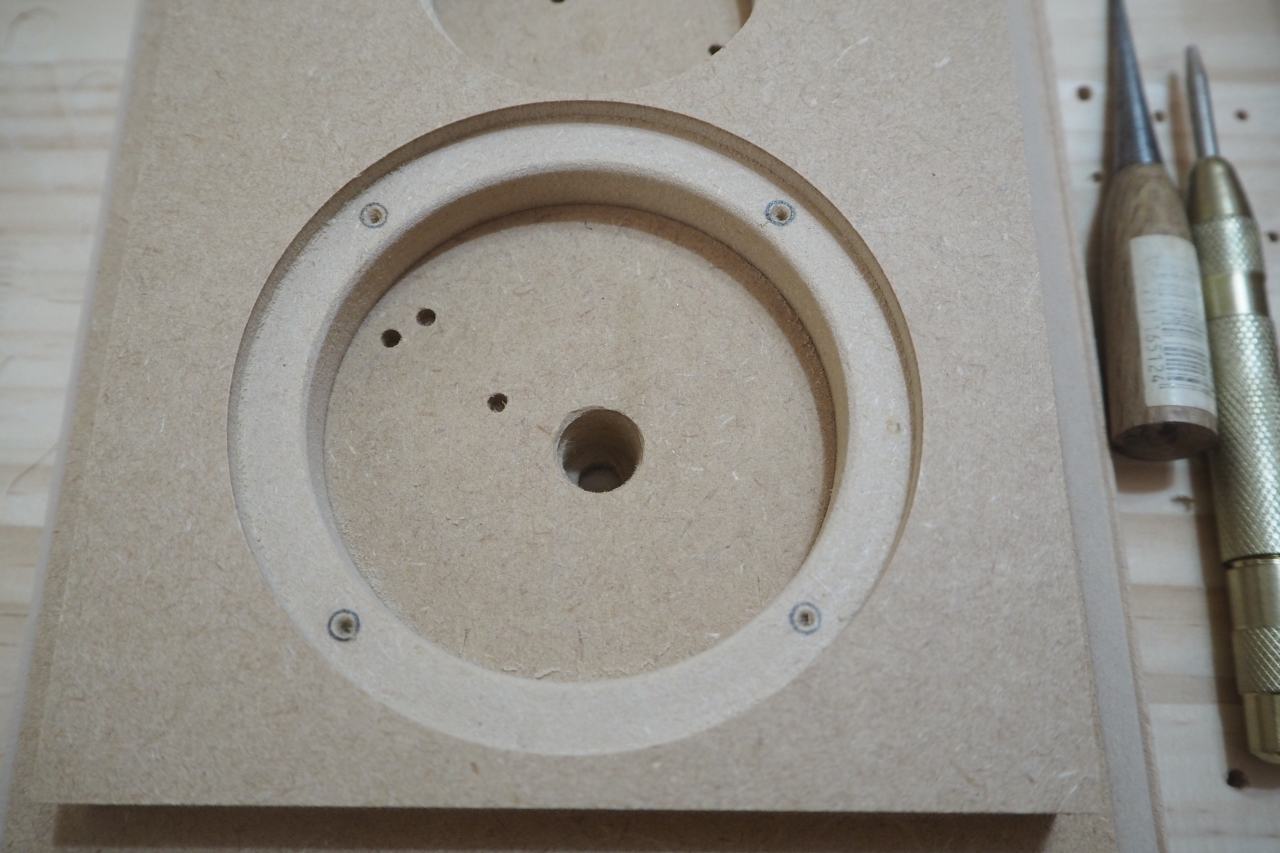

できるだけ精度よくセンターにポンチングします。

ポンチングします。

そうしたら、穴開けします！

穴開けしたら、ツメ付きナットを打っていきます。

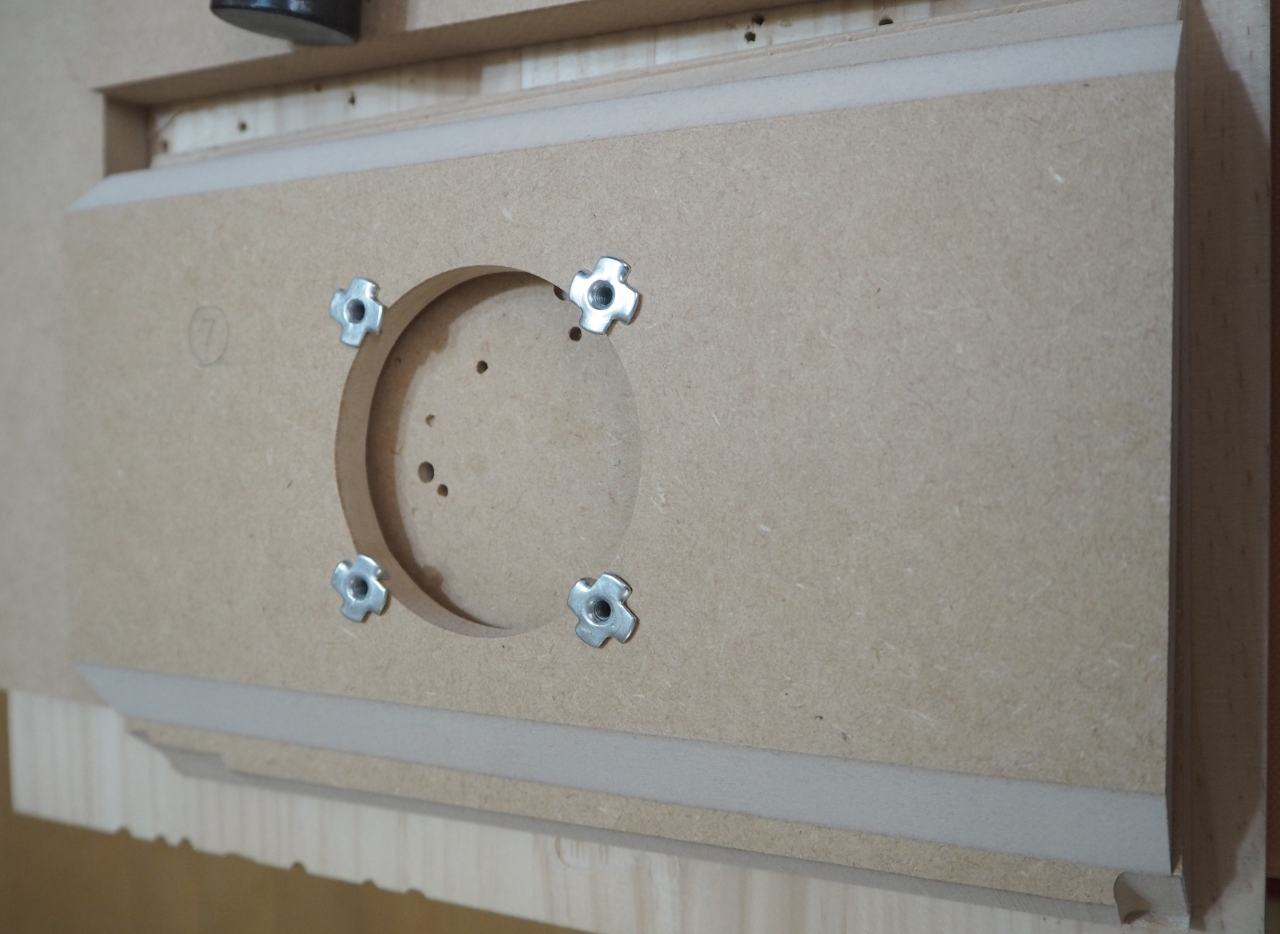

この3インチフルレンジは、ビス穴とマウンティングホールのクリアランスがぎりぎりです。

なので、ツメナットが穴にハミ出してしまっています。

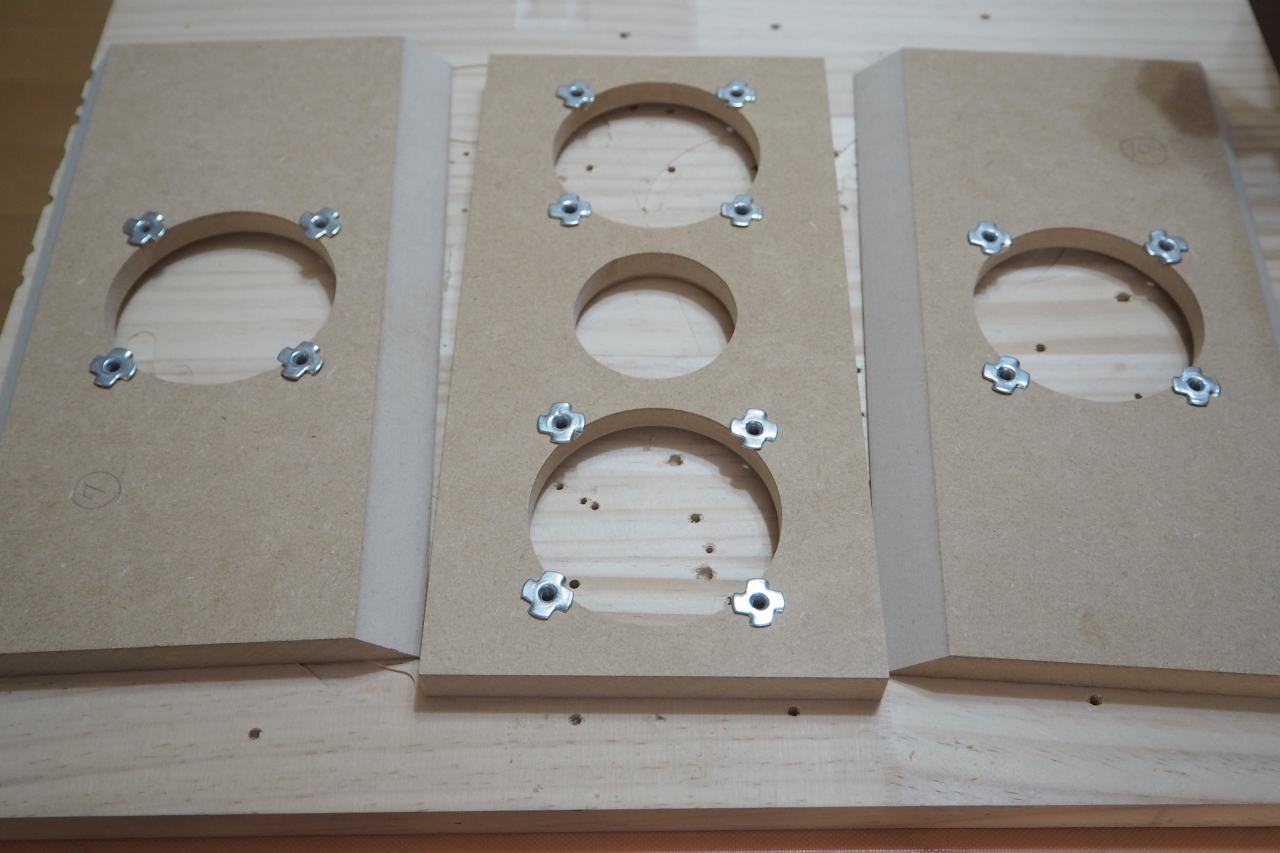

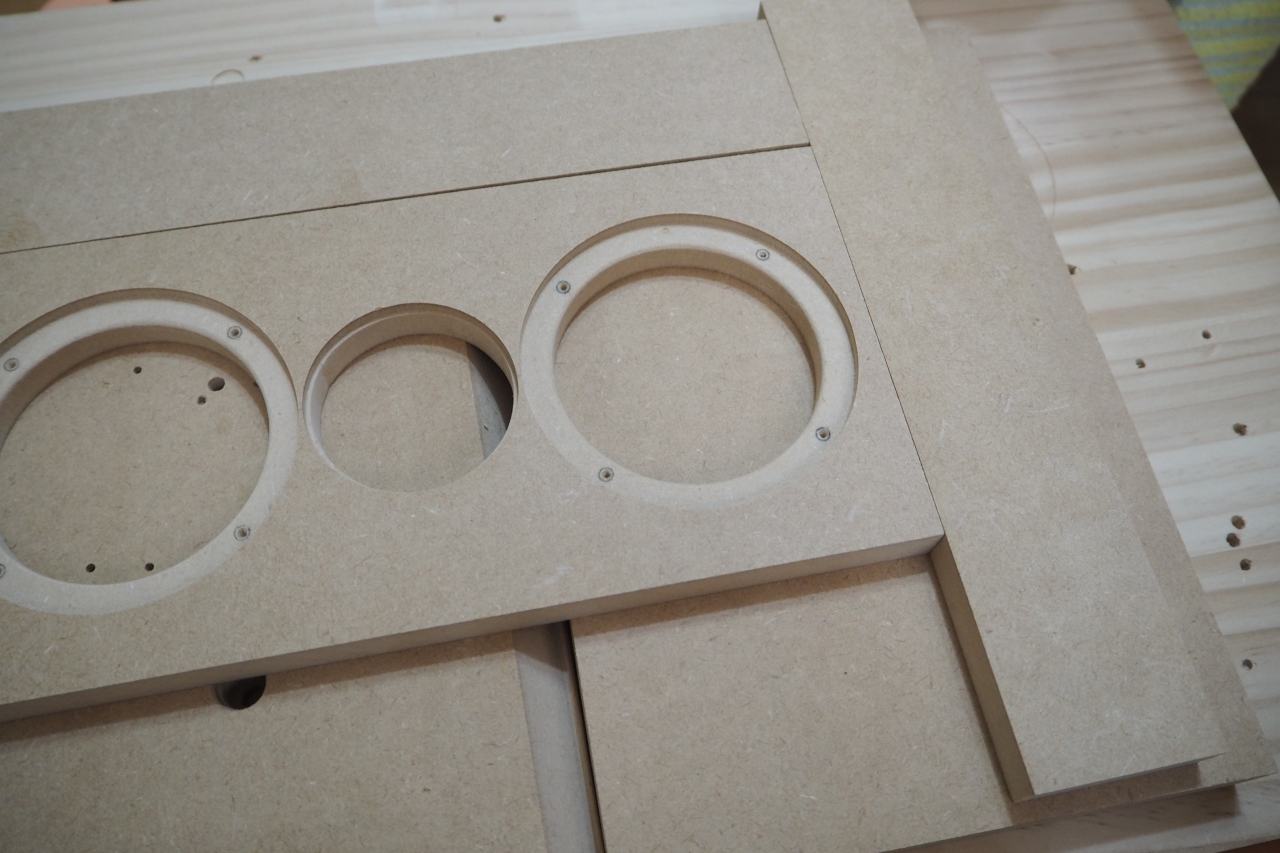

バッフルのすべてに爪付きナットを打ちました。

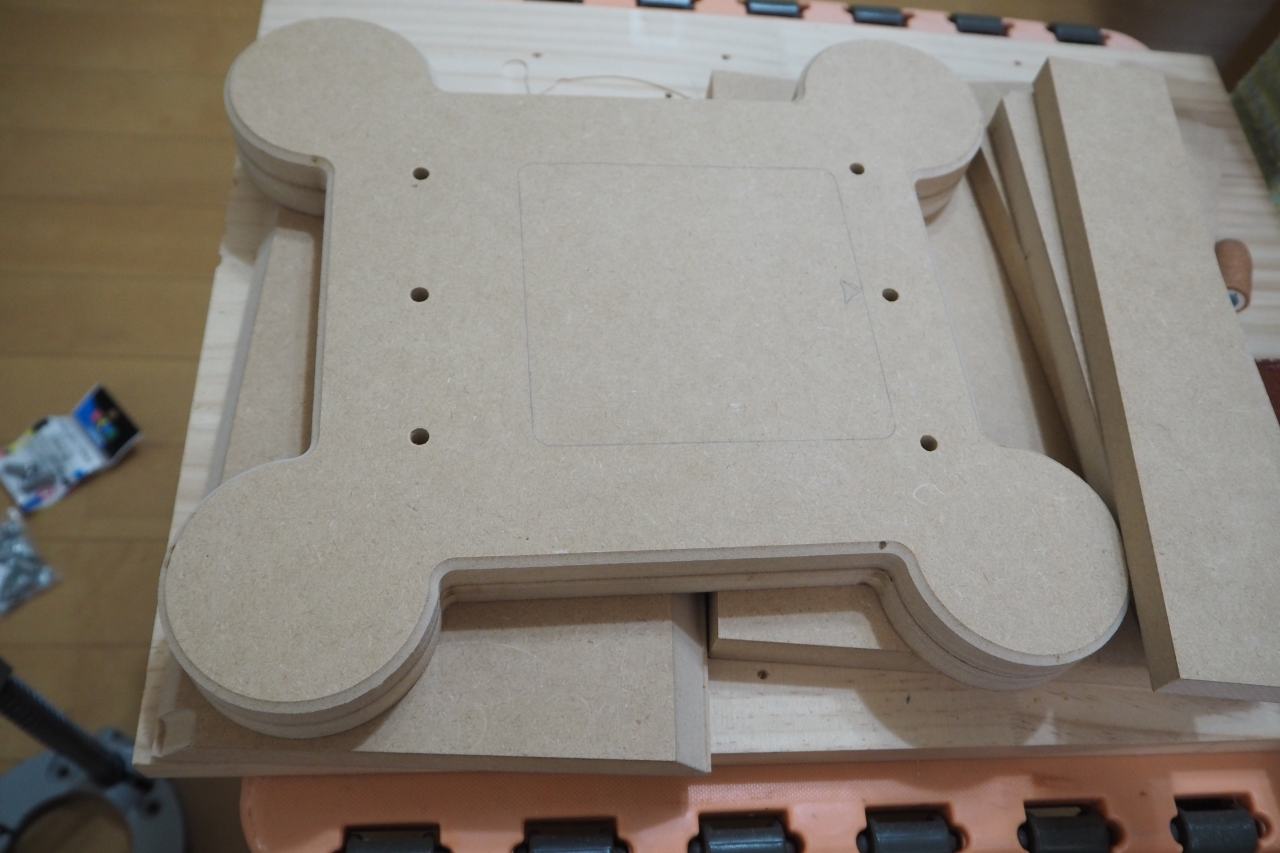

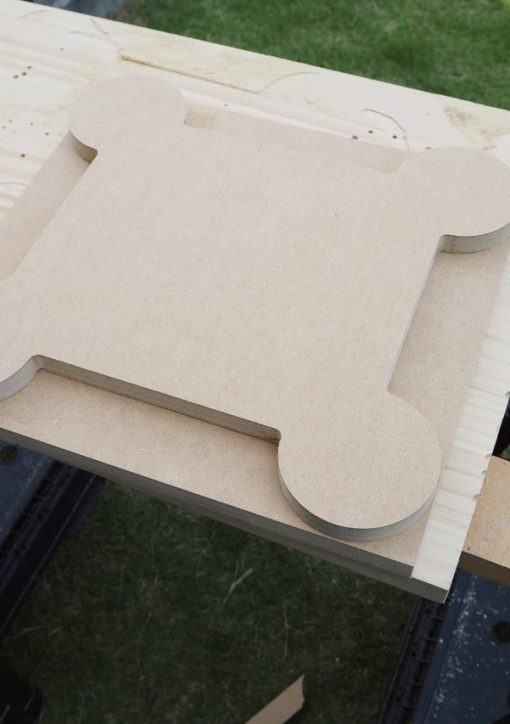

次は、サブウーファーとアンカーベースの接合部です。

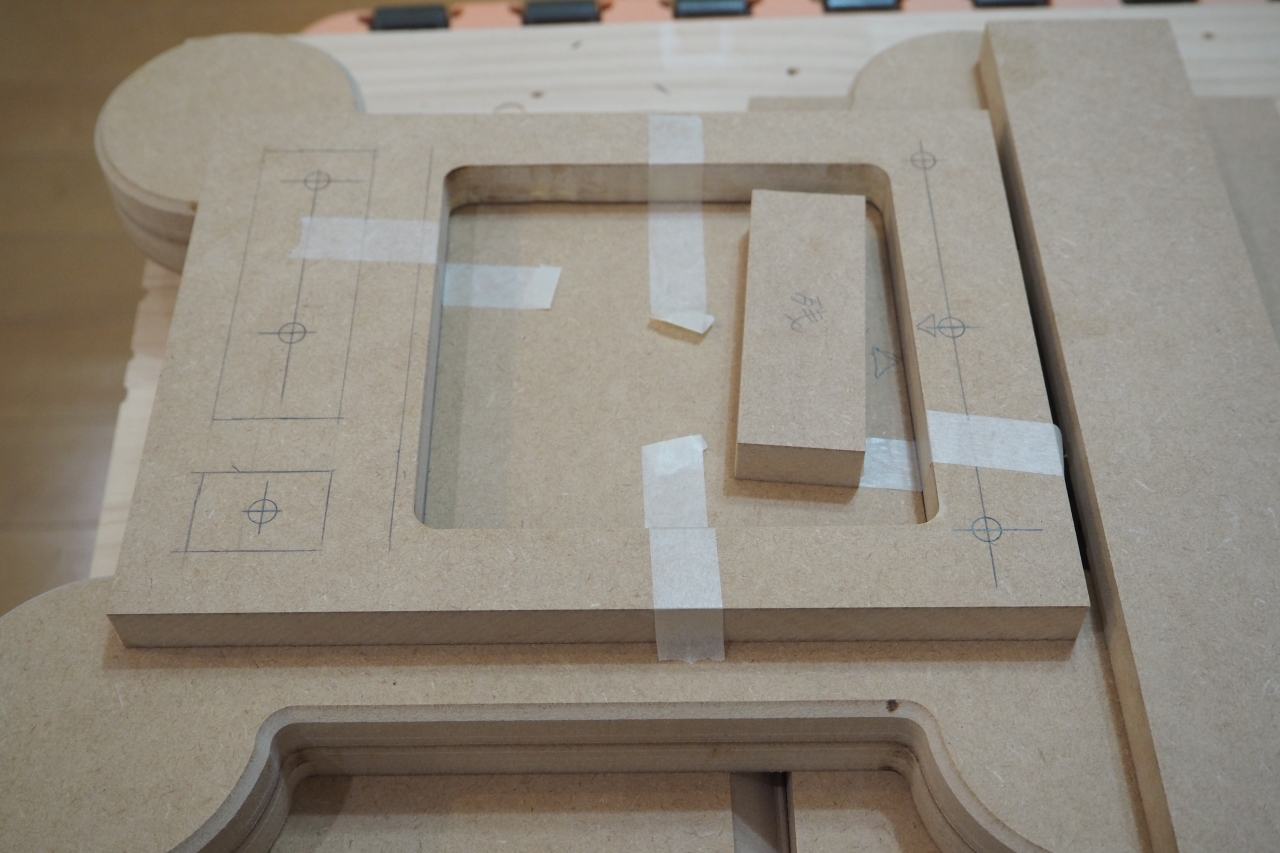

20番と18番を重ねます。

重ねて位置合わせしたら、マステで位置を仮止めします。

穴位置のケガキをします。
後ほど接続される板部を巧みに回避します。

重ねたまんまで、穴開けします。これで位置合わせをするわけです。
綺麗に穴が開きました。

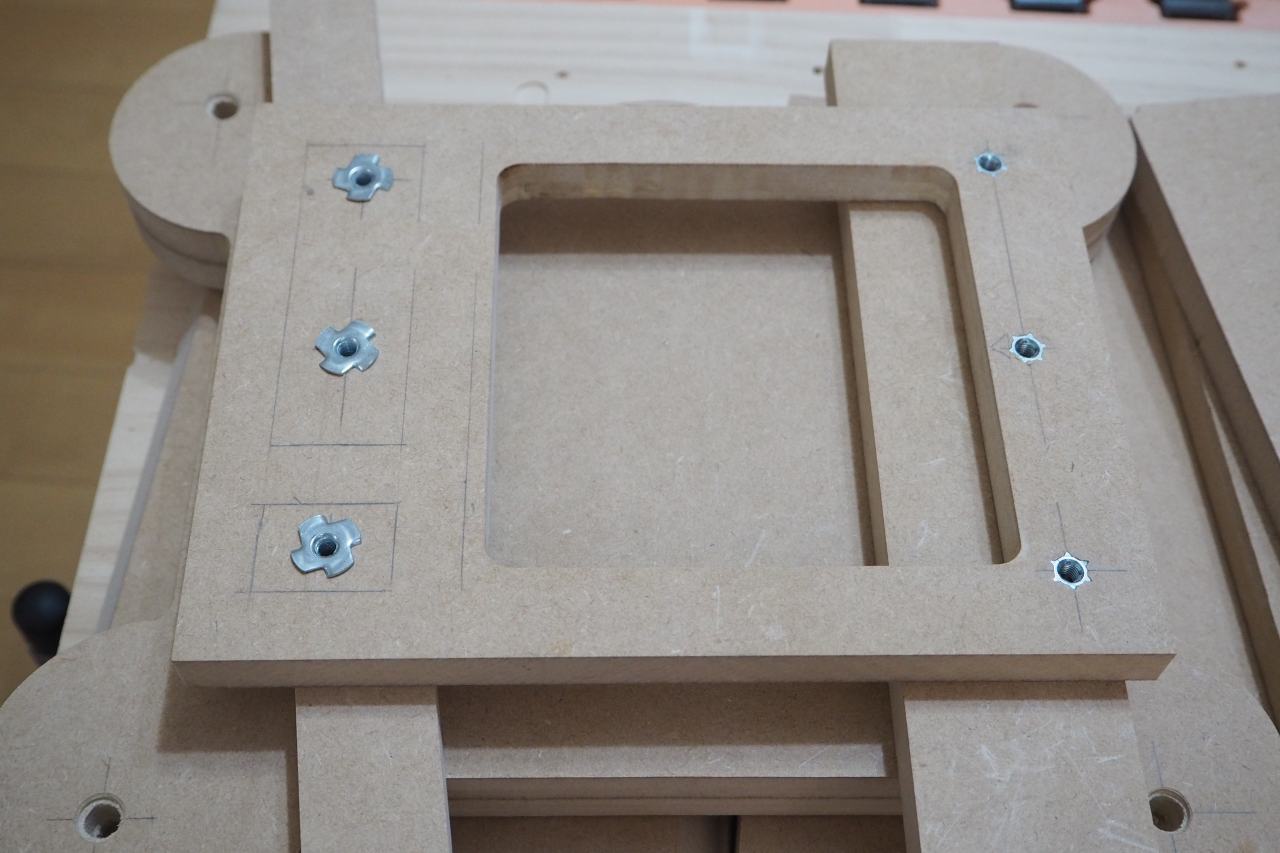

そうしたら、爪付きナット、鬼目ナットを打ちます。場所によって適材適所です。

18番に、フックアップを通す小孔を開けておきます。
これを忘れると、ワイヤーが通せないよ～
これで、だいたい内部構造物の接合穴の加工がすべて完了しました。

あと、残っているのは現物合わせでの調整範囲だけかな？
