MX-1000H (80)サブウーファーフィルター後の最終特性

前回。MX-1000Hのサブウーファーのポート中高域漏れが大きいので

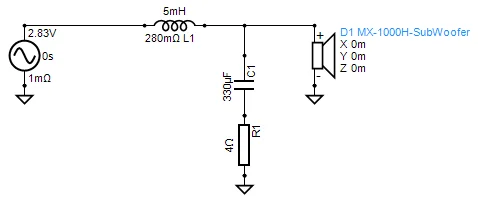

こんなフィルタを模擬したわけですね。

早速これを実装していきます。

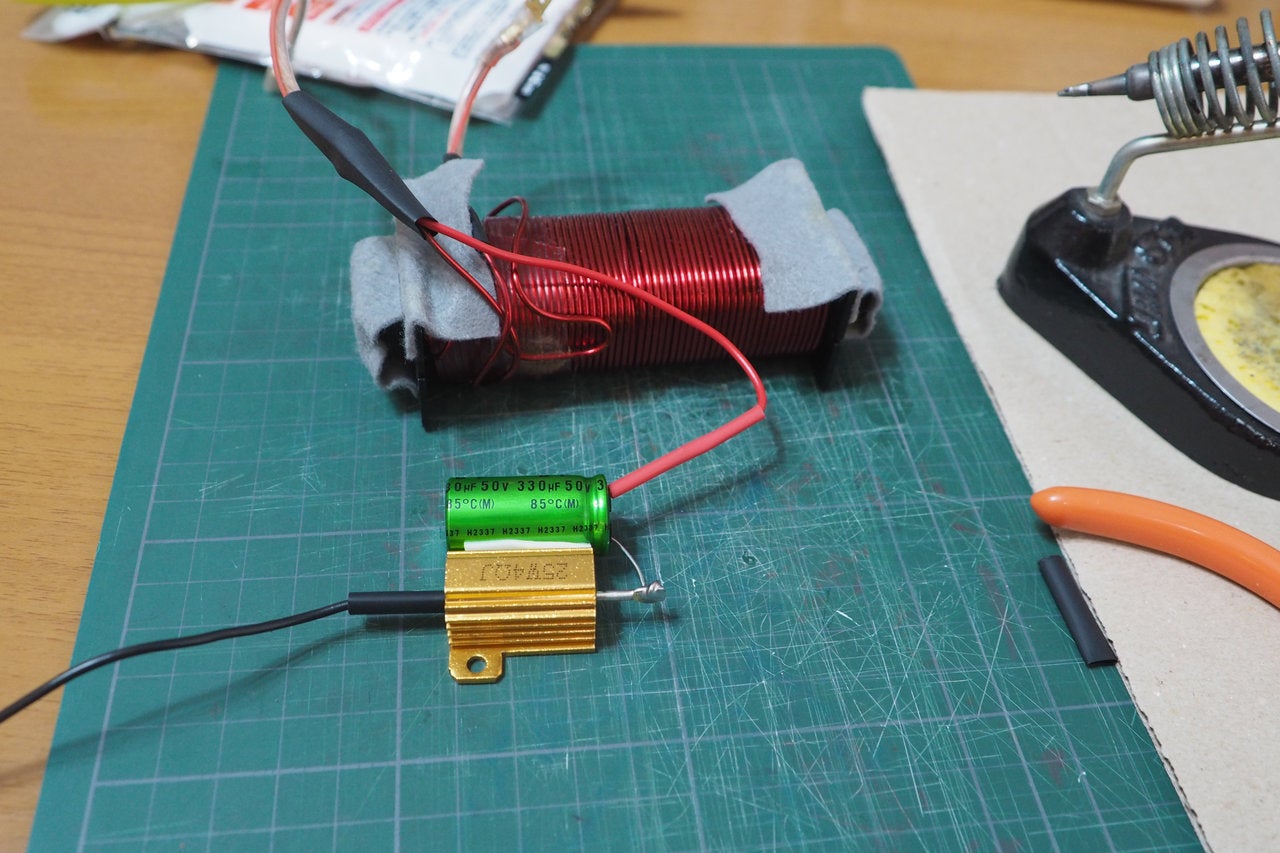

適当にスリーブを被せまくって絶縁と養生をする。

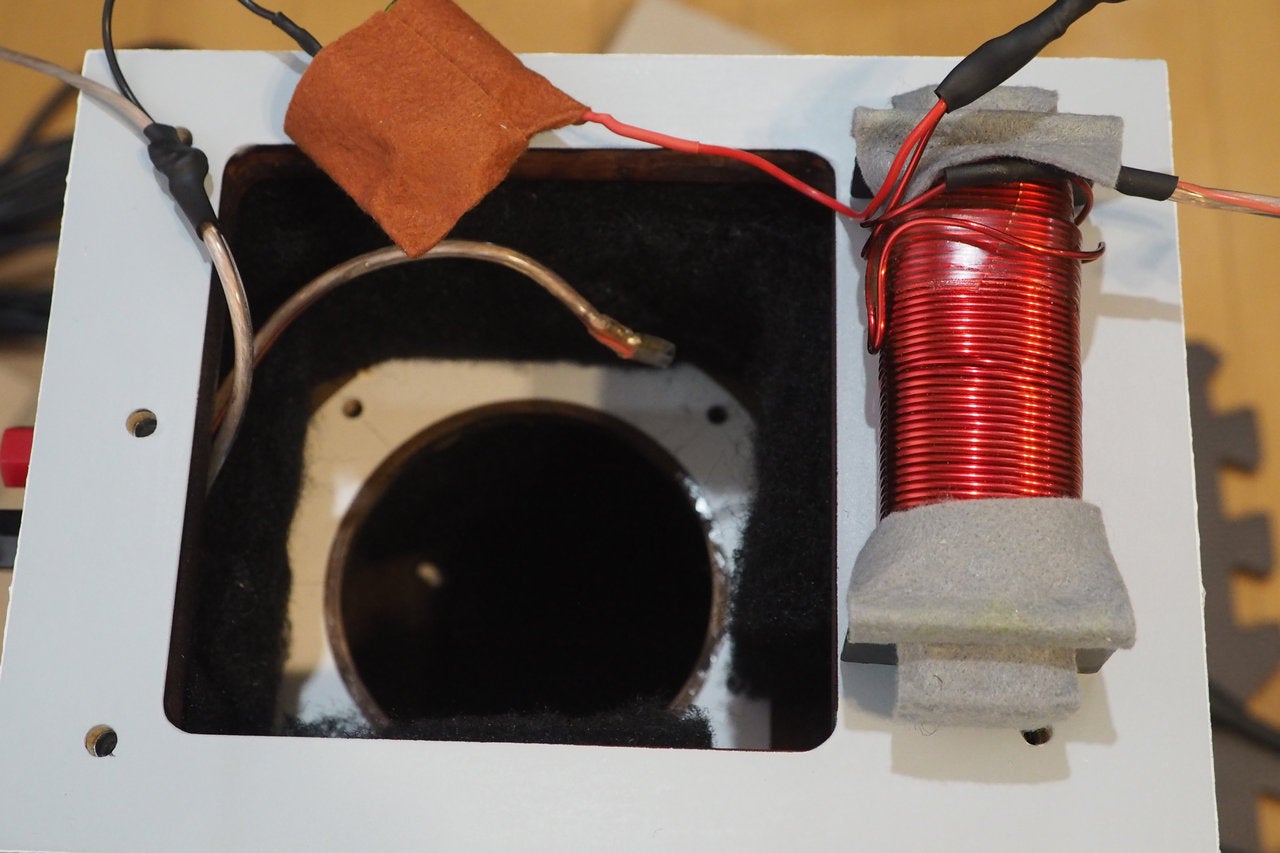

ドライバと一緒にXoverを組み込んでいきます。

寸法がギリギリなので、順番にではなく、一緒にです。

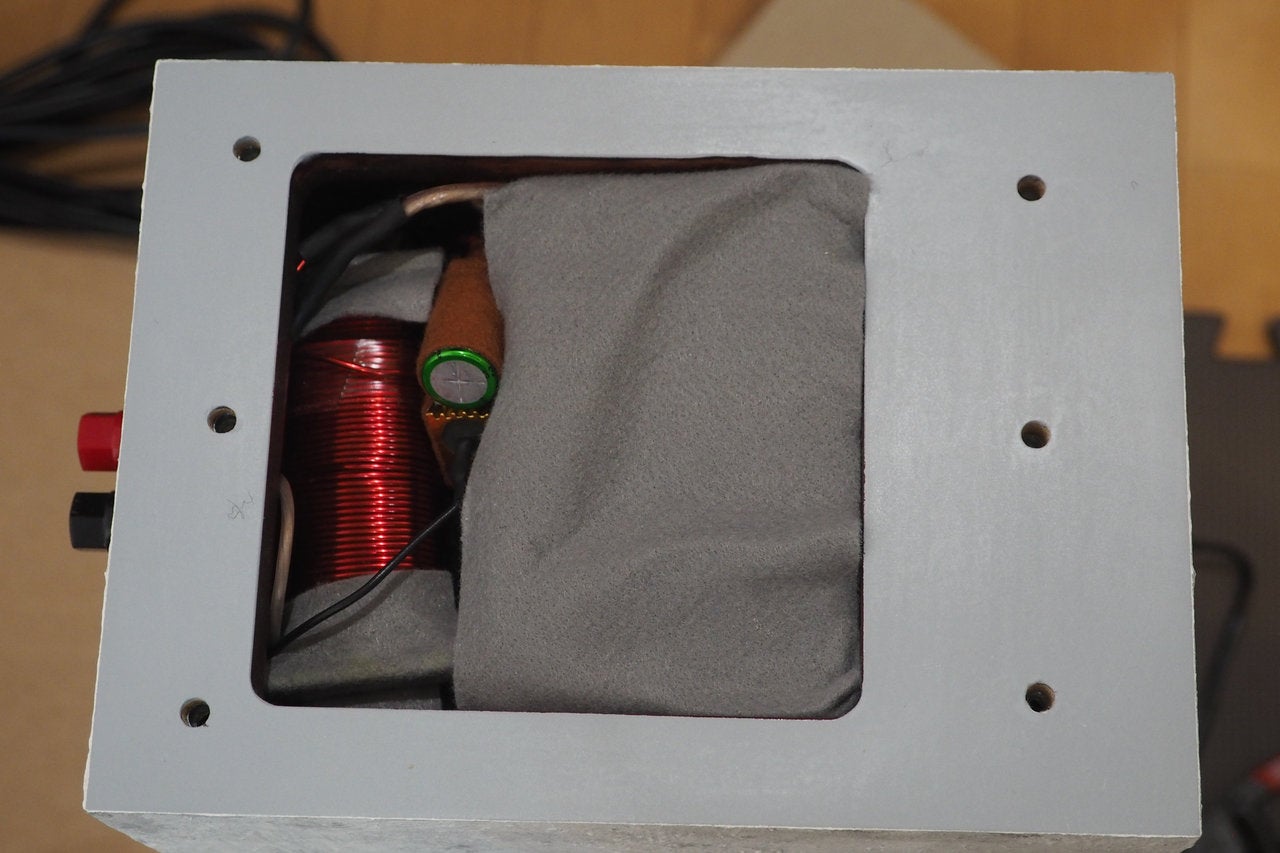

なんとか突っ込んで、フェルトで振動止めします。
中はギッチギチです。隙間なし。これで内容積がOptimizeされると言うのだからなんとも皮肉。

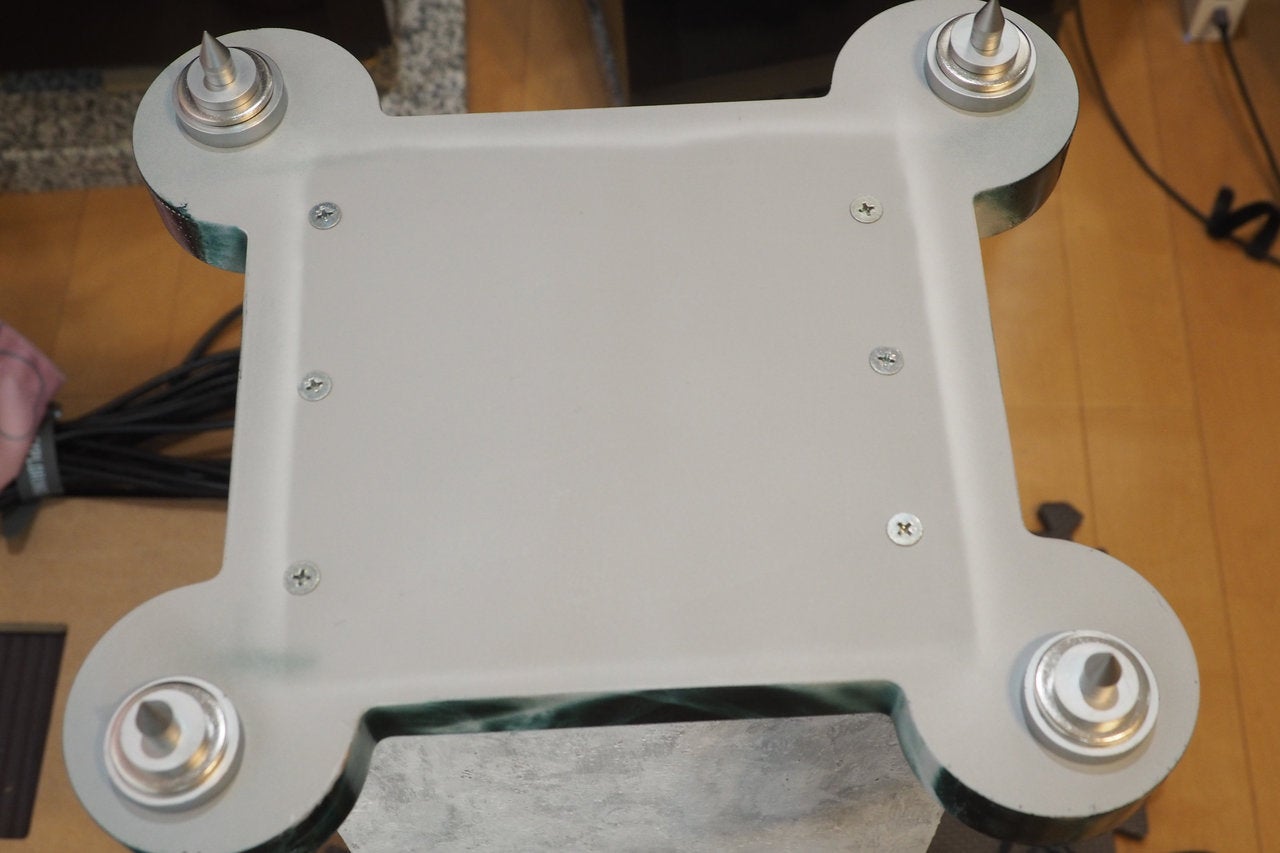

閉腹します。

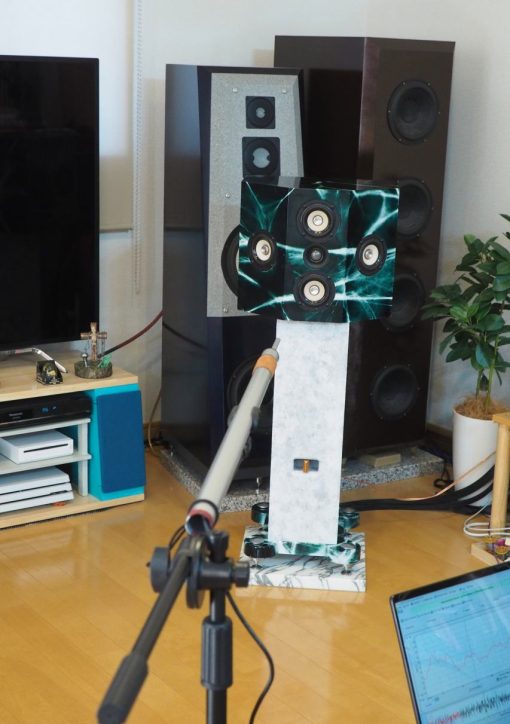

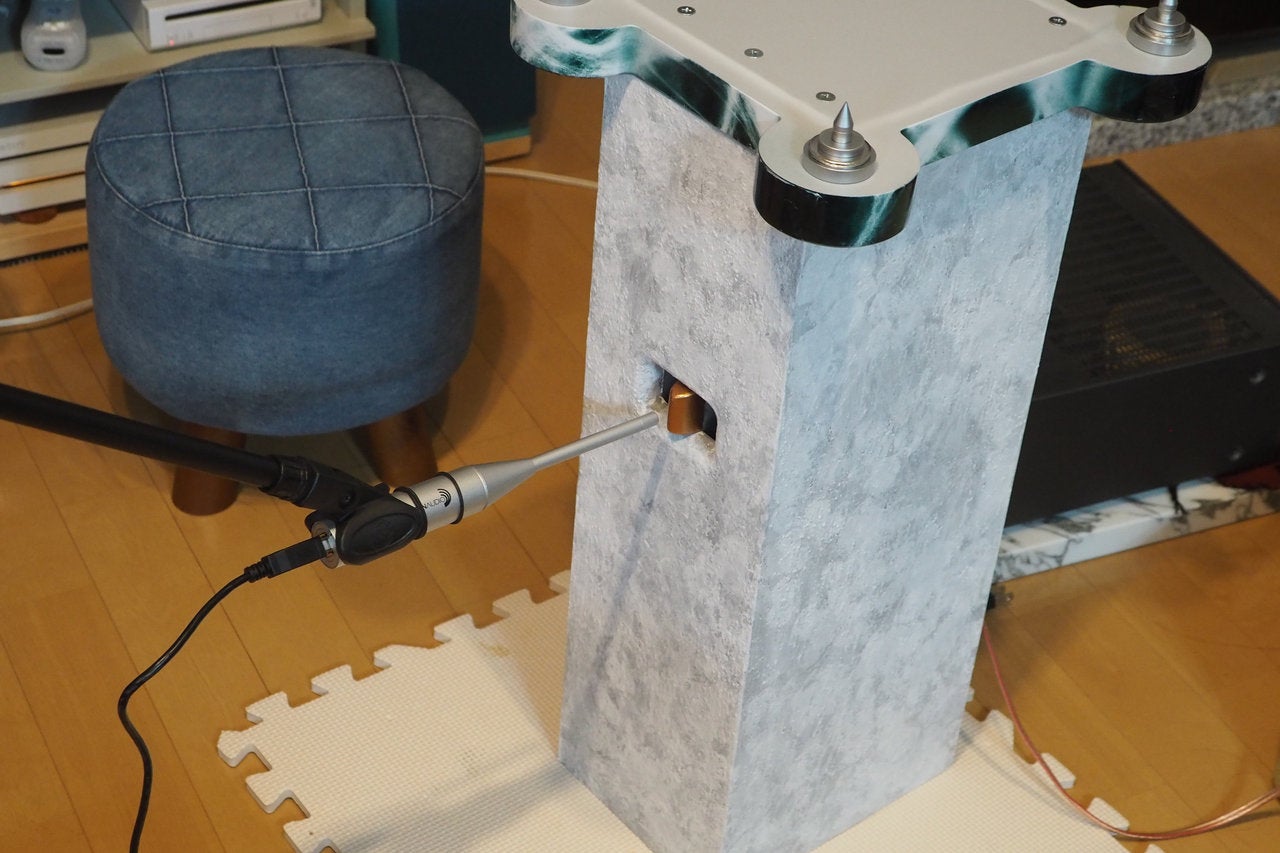

測ります。
前回よりはマイクアライメントがマシ（笑）でも少々いい加減でも実測値はほとんど変わらないんです。

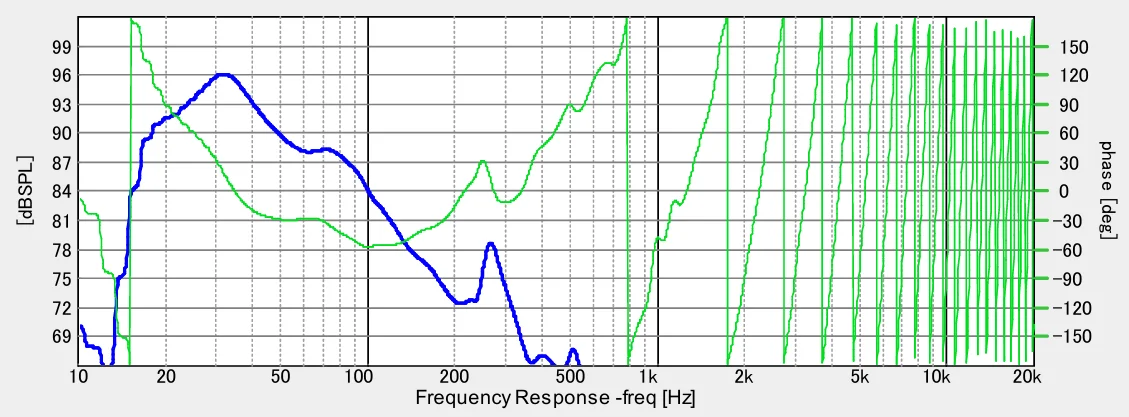

中高域を効果的に抑制できた気がします。だってもう、スイープ音聴いているだけで違うもん。フーフーいう雰囲気低音しか聴こえません。

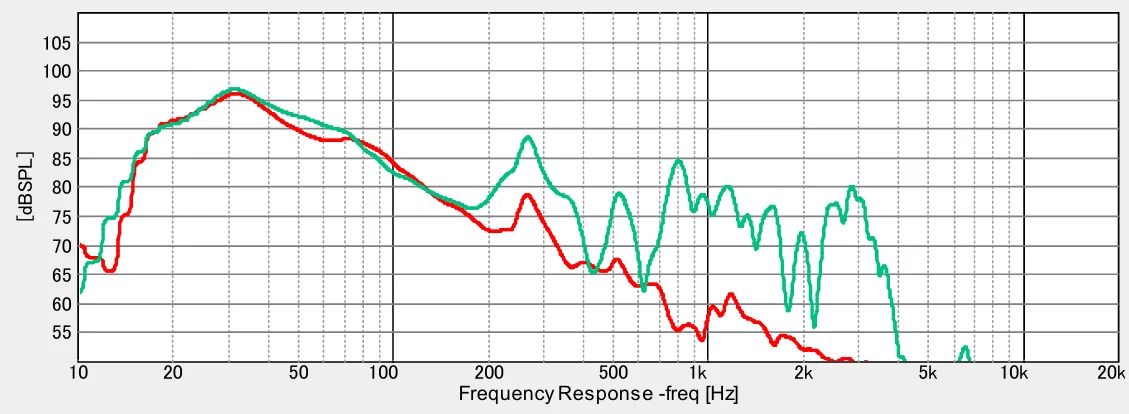

ポートからの中域／高域が激減しています。
このことが、一般的なラウドスピーカーの設計方針でも大きな意味を持ってきます。まず、WとMWのXoverは200Hz以下に設定する。そして、Wはポート付きのバスレフとしても、MWにはポートを設けない。そうすることで、ポートからの中高域漏れは必然的に抑止方向になります。

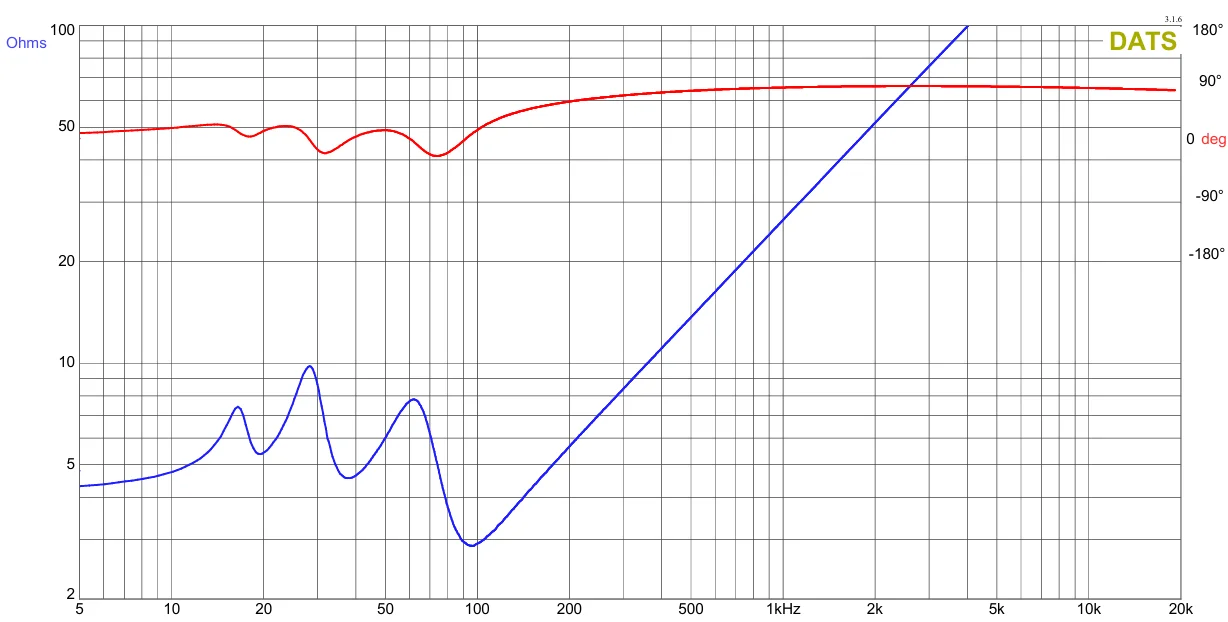

改造後のインピーダンスカーヴです。
強引な補正により、とうとう最低インピーダンスは3オームを割る帯域があります。

これじゃまるでハイエンドスピーカーです　（笑）
特性が整いました。MX-1000Hのパッシヴ再調整もこれで終わり。
MX-1000Hは撤収します。お疲れ様。

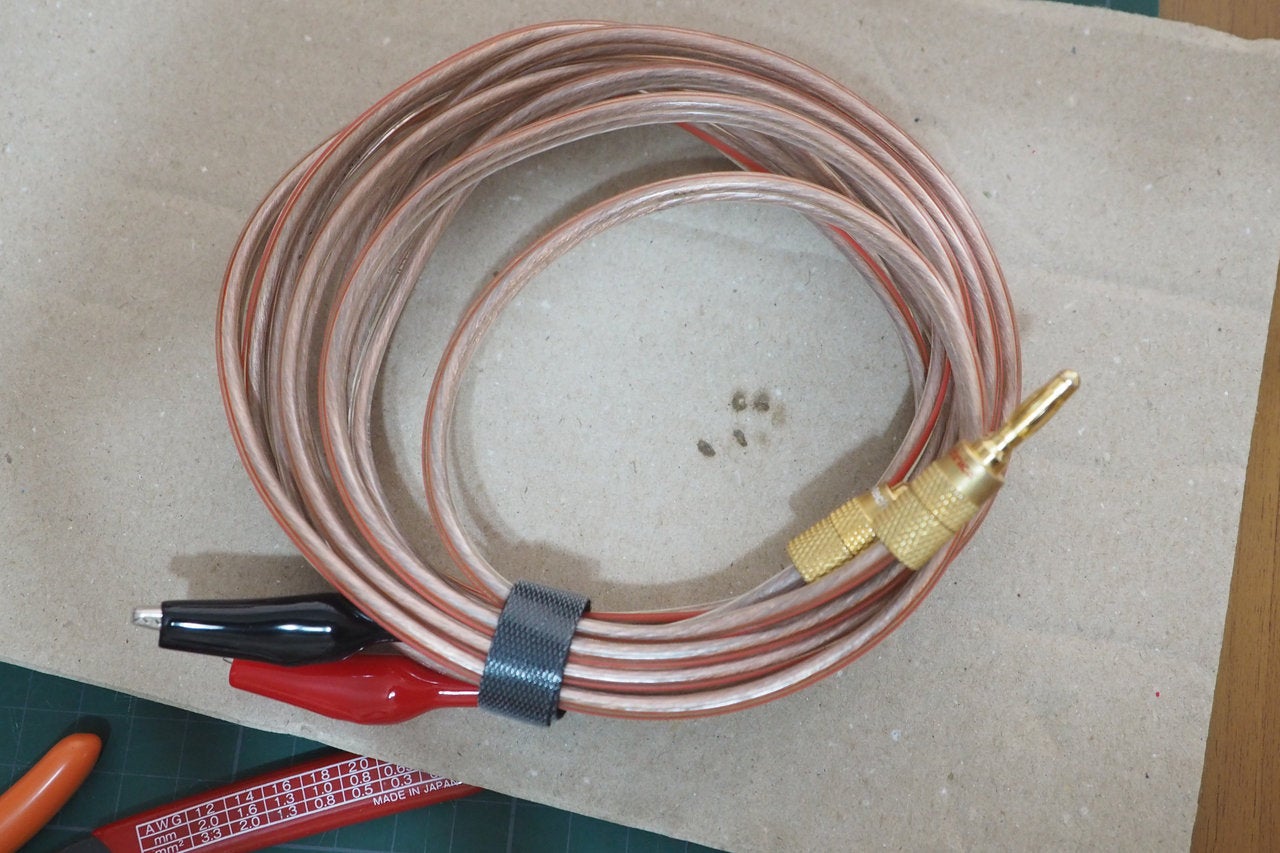

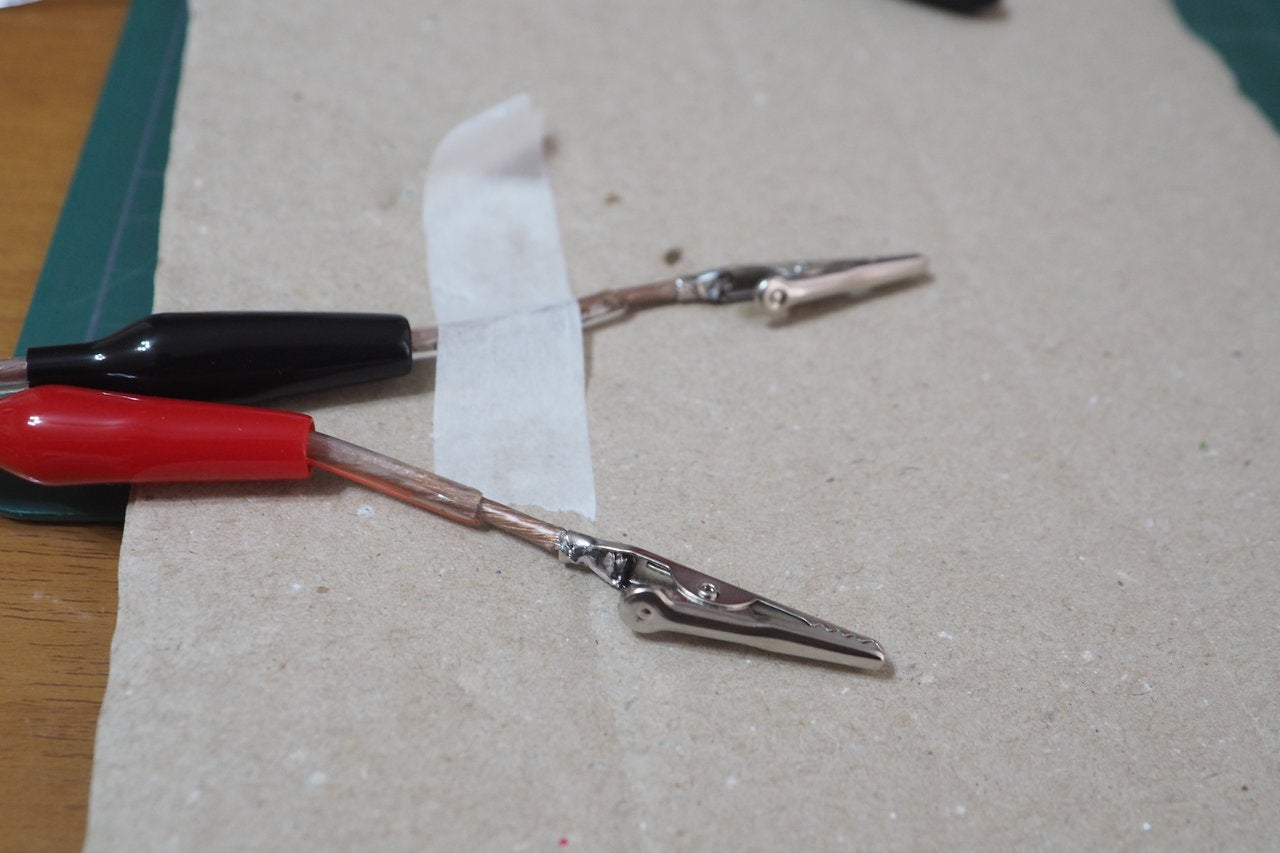

ついでに、経年でヨレてしまったドライバー・テストケーブルのワニ口を換装します。

スリーブを被せて終わり。

ドライバー単体のテストがこれでまたいつでも出来る。

この先っちょ、鰐口ではなくてファストンでも良かったのかもしれないが、例えばP-610はファストンが付かない。
