LINE Clova (15)底面に音質スイッチを実装する

つづいてます、LINE Clova編。

毎日ちまちまちまちまClovaばかりいじってます。この、ひたすらちまちまちまちまちまちま少しずつ触って進まない感じが堪らなく、愉しいんですよ。ジグソーパズルみたいな？　プラモなのか？　デアゴスティーニっ♫　て感じ。

コネクタパーツが届くまでに、進められるところを徐々に進めておきます。

トゥイーター用イコライザの実装

アンプPCB上へトゥイーターへのイコライザ回路を実装していきます。

トゥイーター用のXover回路なわけですが、線形等価変換に近いことをしているので”イコライザ”と表現しました。皆さんはイコライザと聴くとどのような回路を想像されるでしょうか？　イコライザとは、”本来あるべき現信号と等価へ戻すための回路”のことです。5kHzを+6dB、2kHzを-2dB、といった”カーヴを調整して音質を変える回路”の事ではありませんので混同しないようにしましょう。

回路図上ですとここになります。

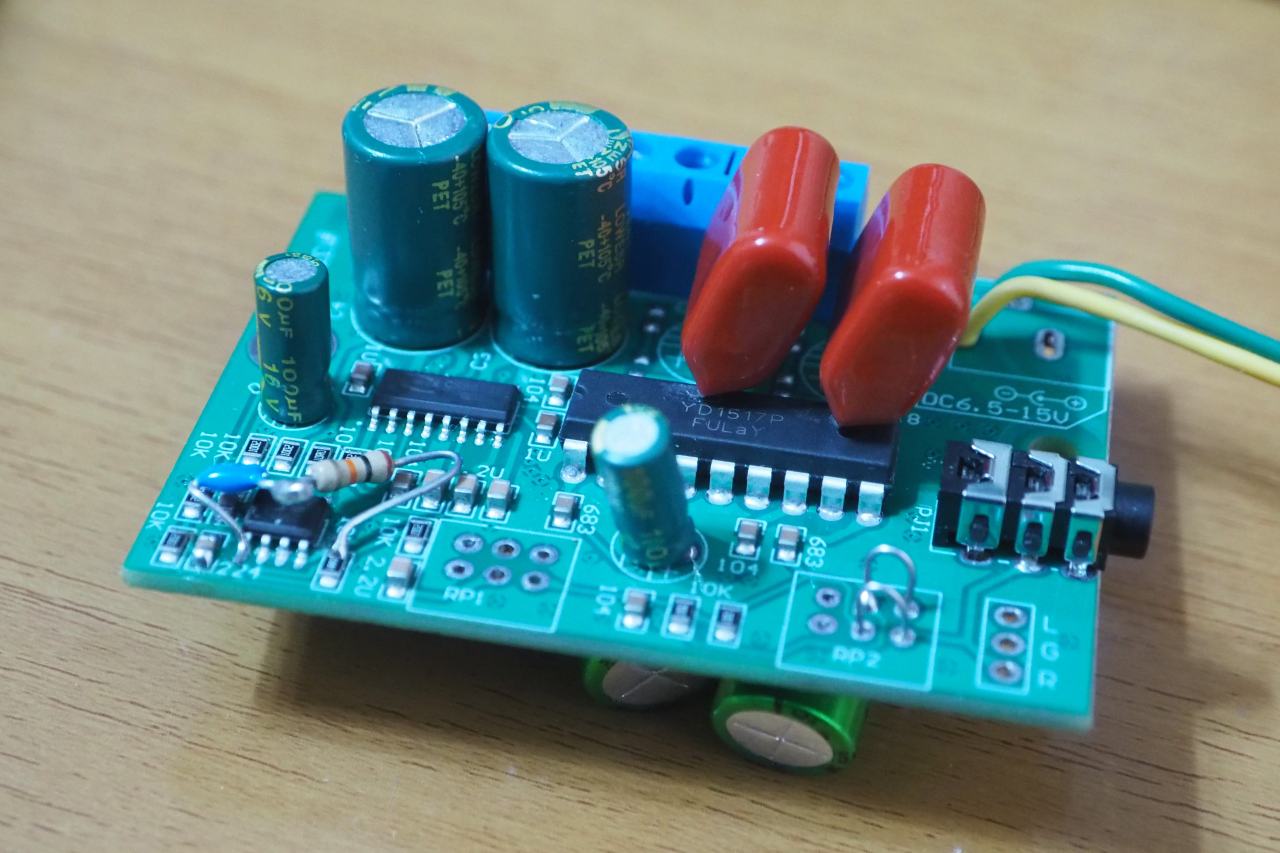

結果だけ。元々付いていた部品よりもかなり大作り。

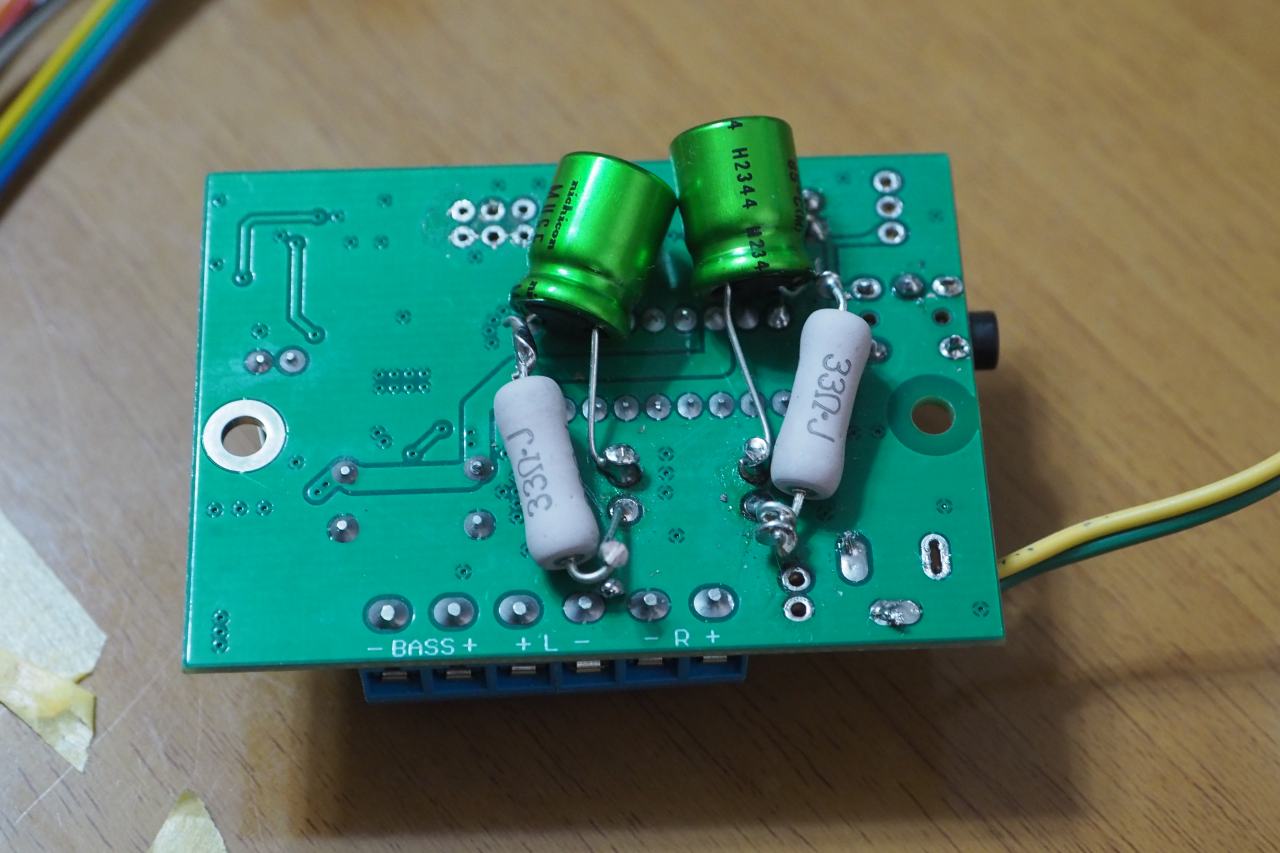

裏側はこんなんなってます。各パーツがでかい。
PCB裏側を穴抜きしていなければ取付できませんでした。（想定どおりです）

ポテンショメーターにリボンケーブルを装着

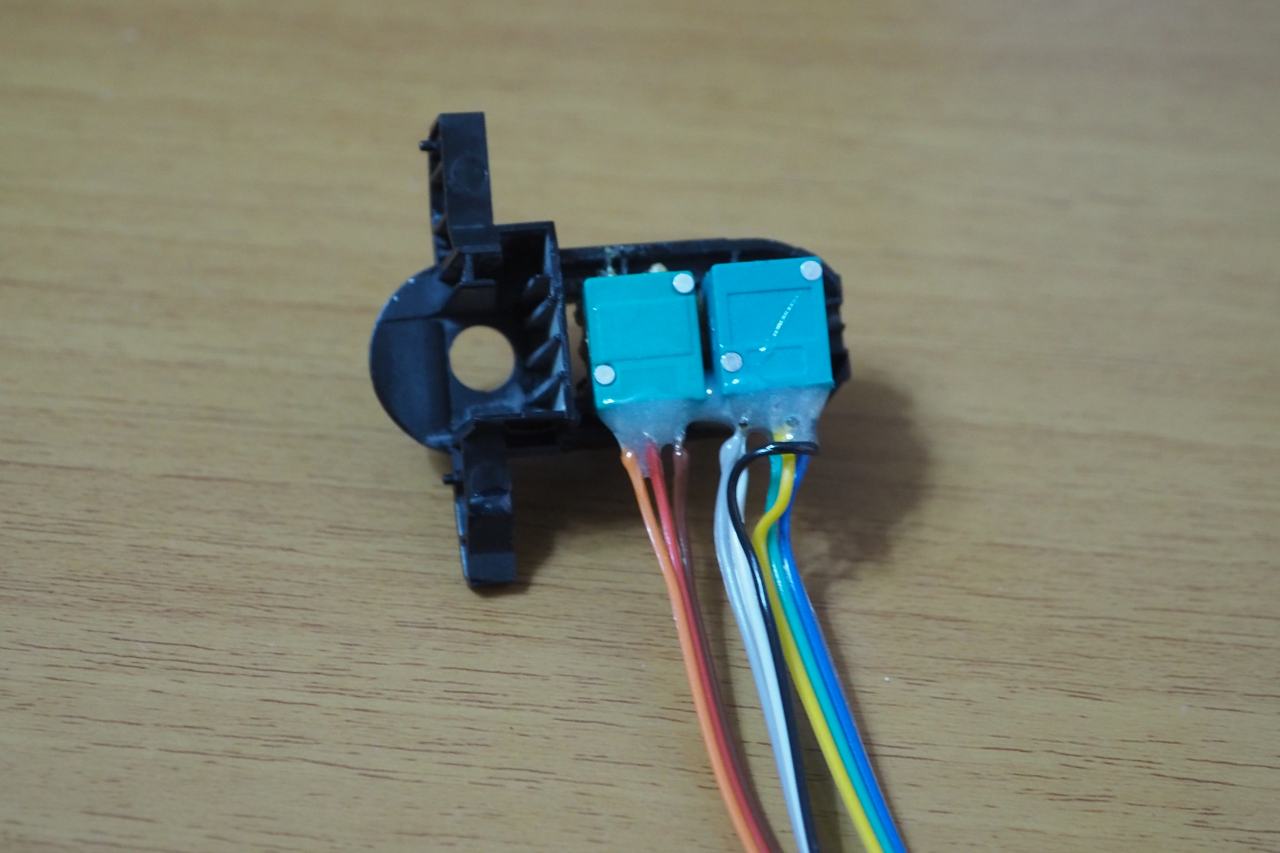

前回フロントパネルへ装着したトータルレベルとBASSレベルのボリューム。ここへリボンケーブルをはんだ付けしていきます。

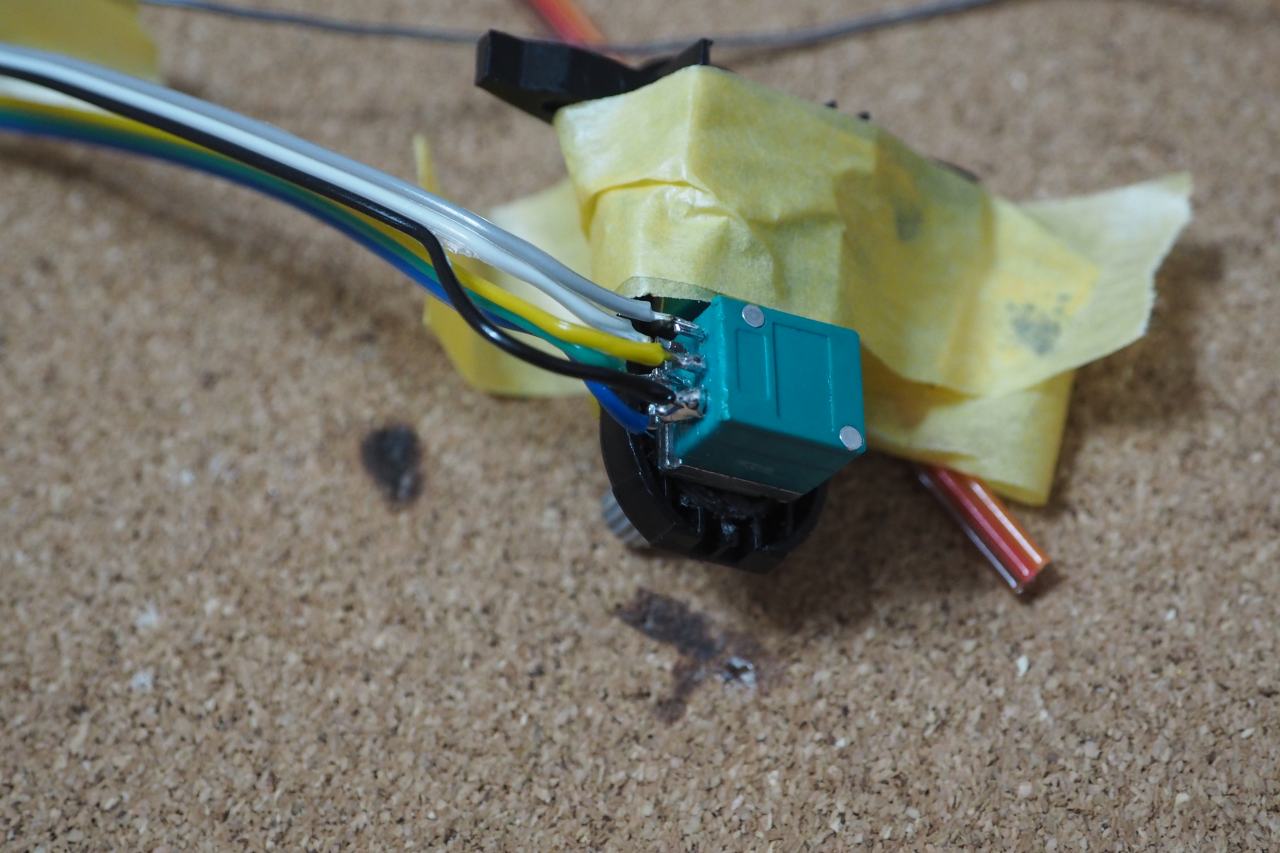

小さなターミナルへかろうじてケーブルをはんだ付けします。
配線に使っているのは28awgのリボン線。かなり細めです。

はんだ付けが終わったら、エポキシで配線部を補強しておきます。これで安心。少々引っ張ったくらいでは断線しません。

拡がり調整用のスイッチ

前回は、プラバンを使ってSub Frameの中にさらにサブパネルを作りました。
なんでこんなモノが必要なのかというと・・・　高さ調整です。このパネルに音質調整用のロータリースイッチを取り付けたいのです。この高さがちょうど良い。

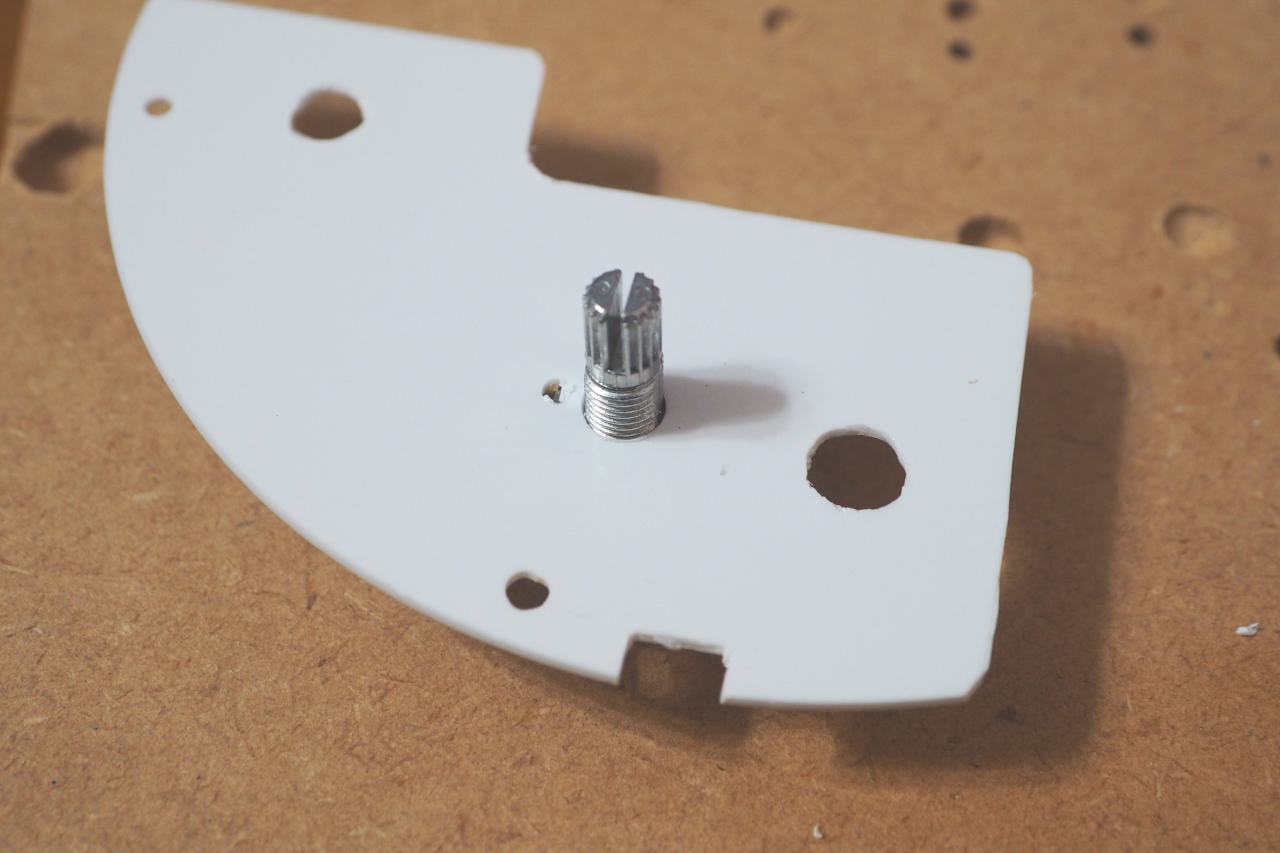

孔を開けて、1回路4接点のロータリースイッチを装着する。

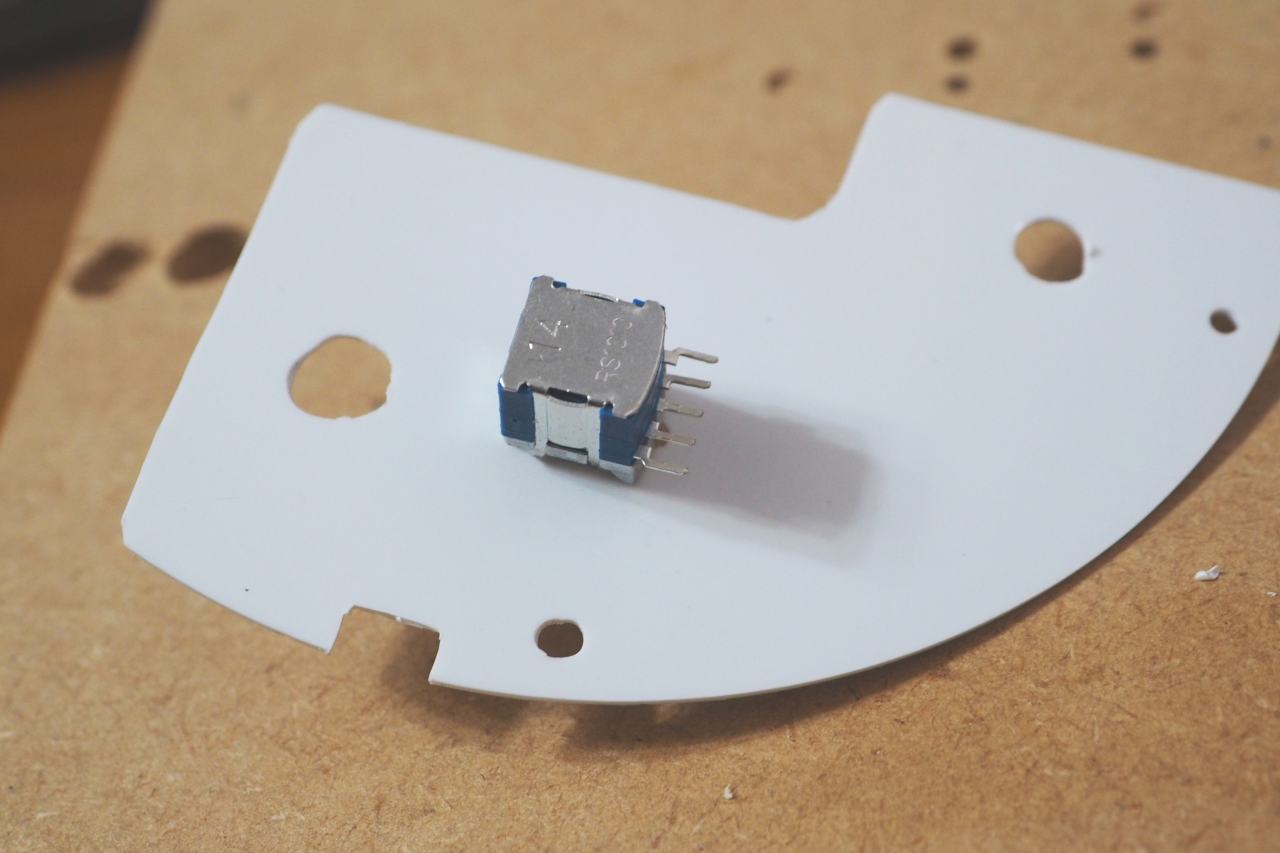

裏側から観るとこんな感じ。

このままではこのスイッチが裏側のSub Frameへ干渉するようです。Sub Frameへさらに角穴を開けることにしました。

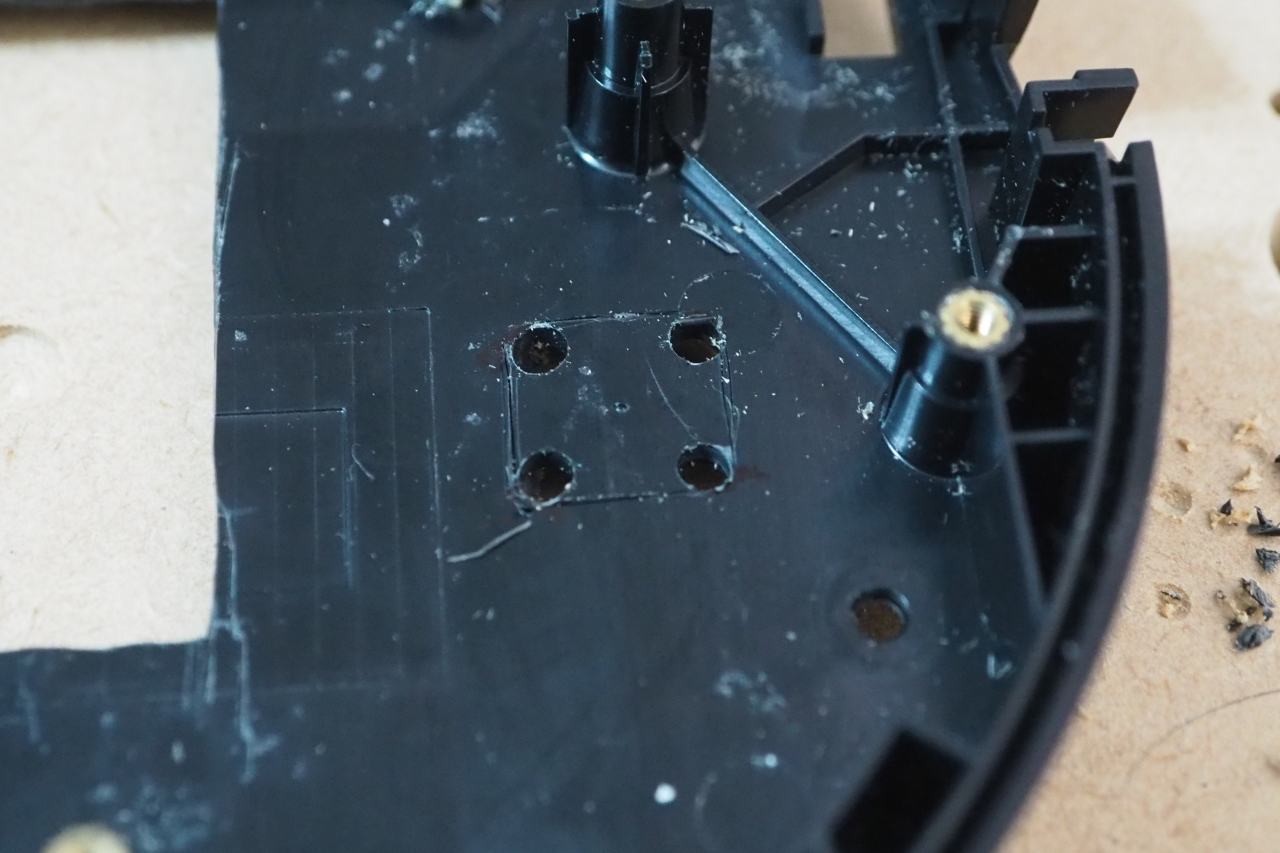

けがいてから、四隅に小さな丸穴。

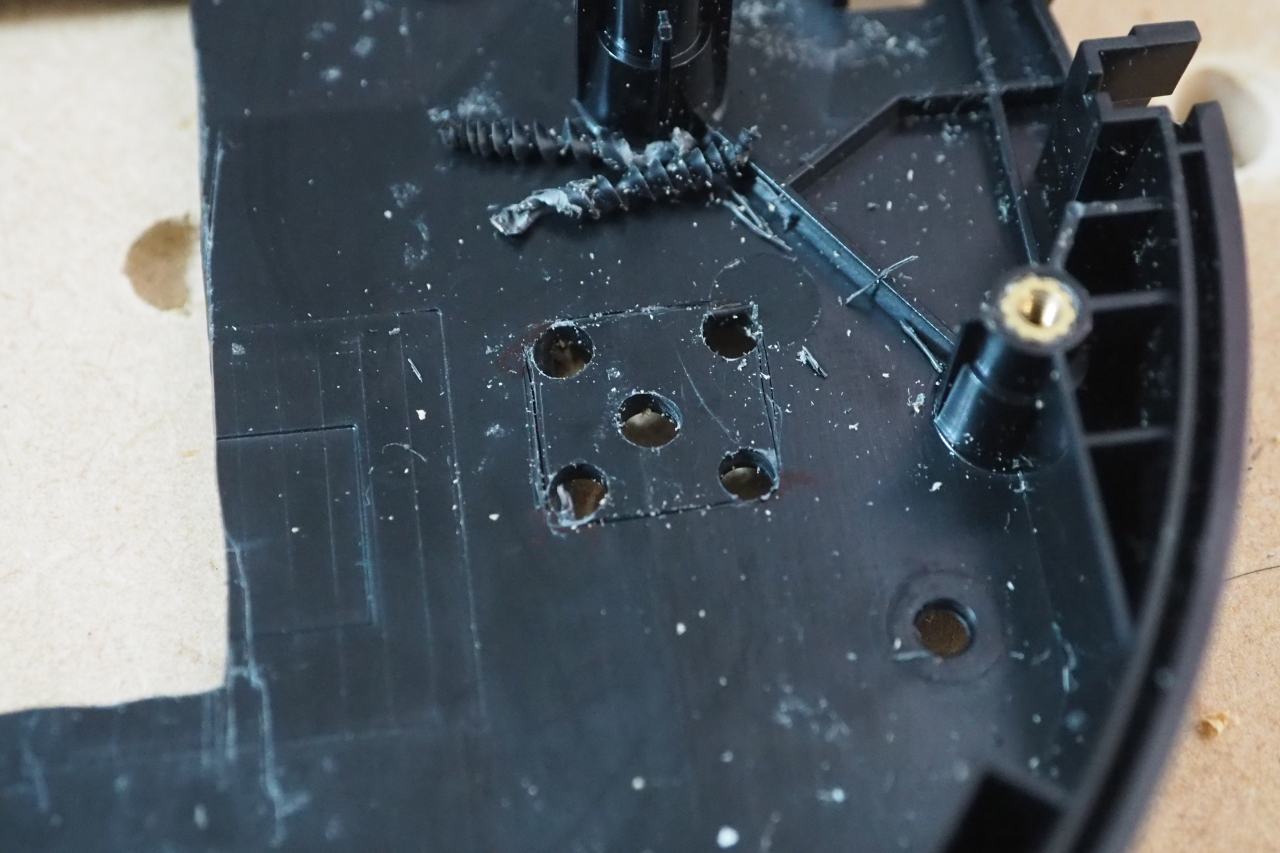

その後、センターにも丸穴。

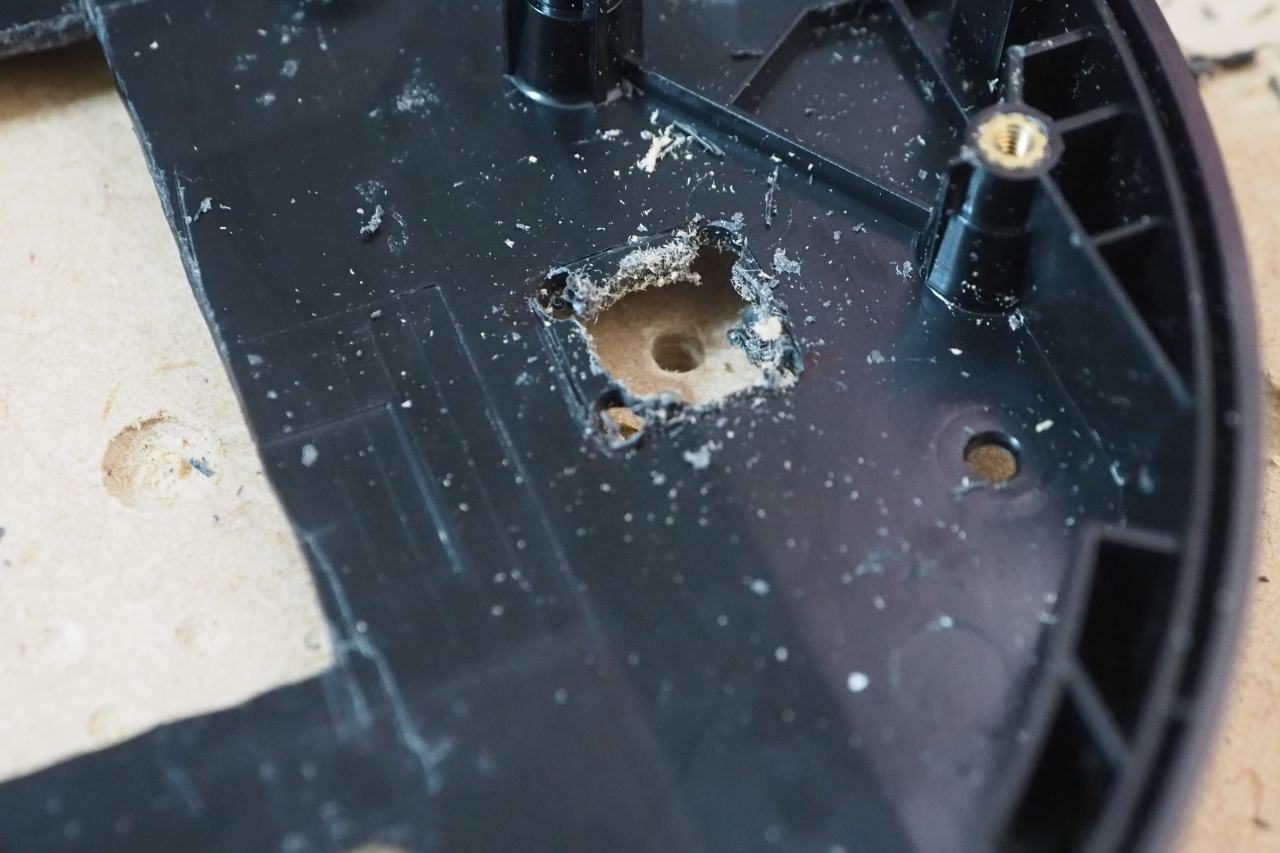

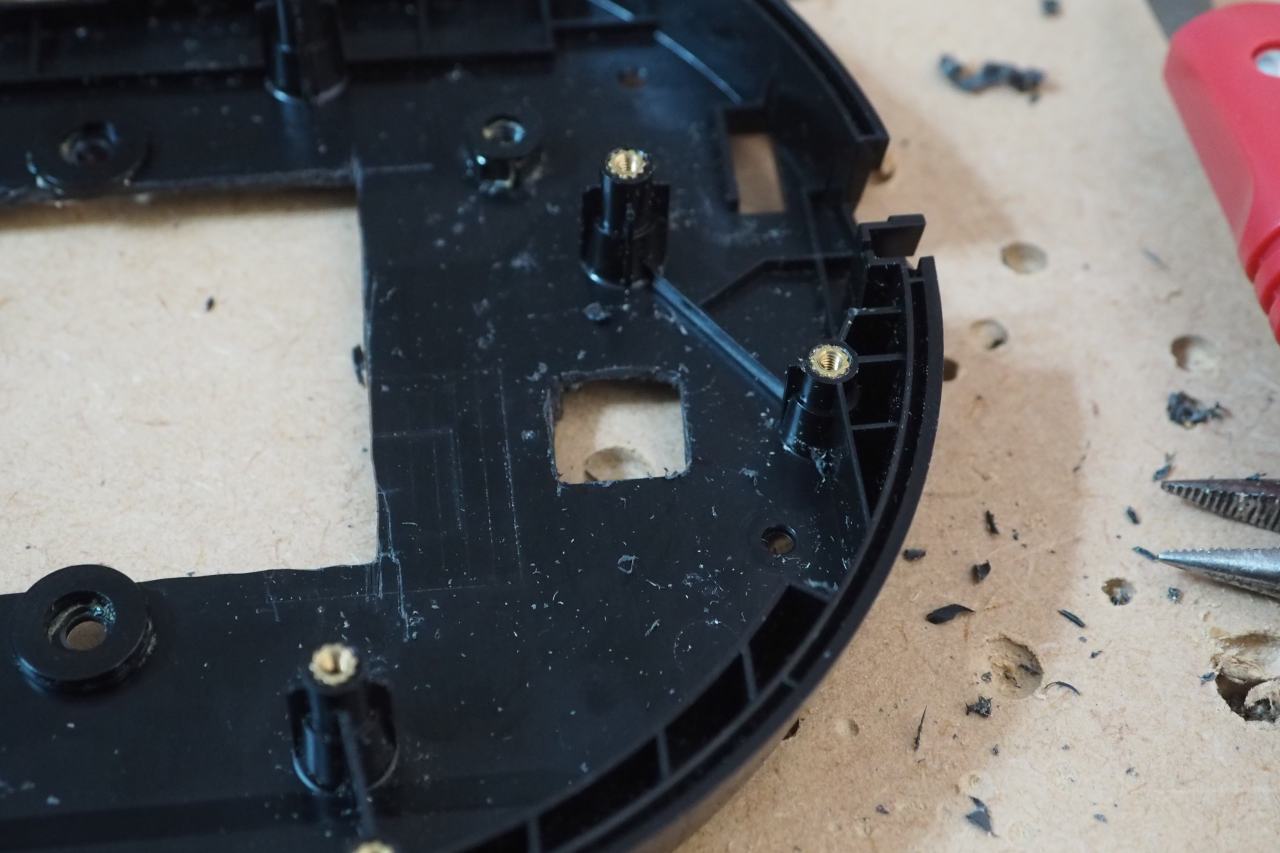

丸穴のドリル径を上げて、押し広げます。
こうして接写でみると写真は現実以上に凄まじいですね。実際よりも荒々しく見えます。

余ったぶんはラジペンでケガキに沿ってへし折ります。

デザインナイフで形を整えます。

装着してみる。

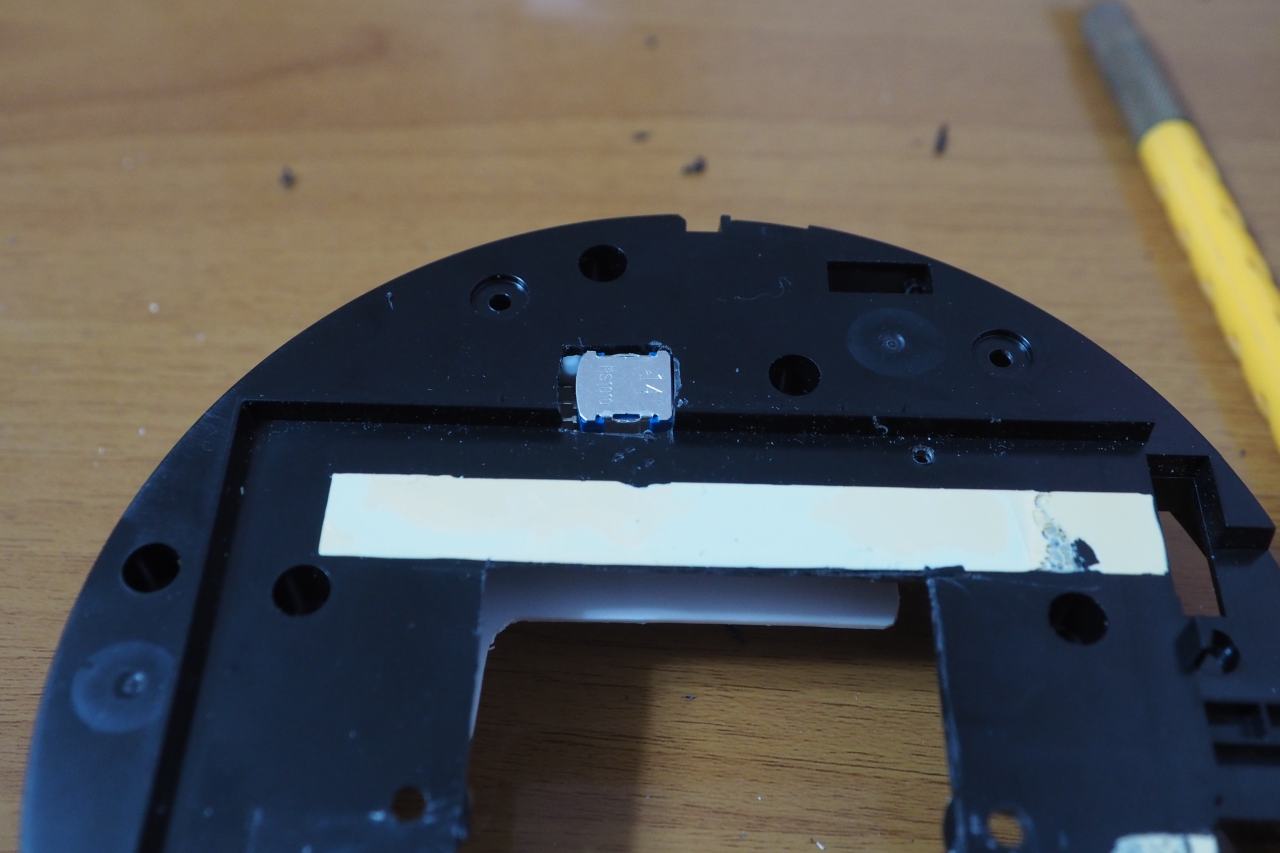

裏返して突起の状態を見てみる。穴を押し広げてさらに調整。イイ感じです。

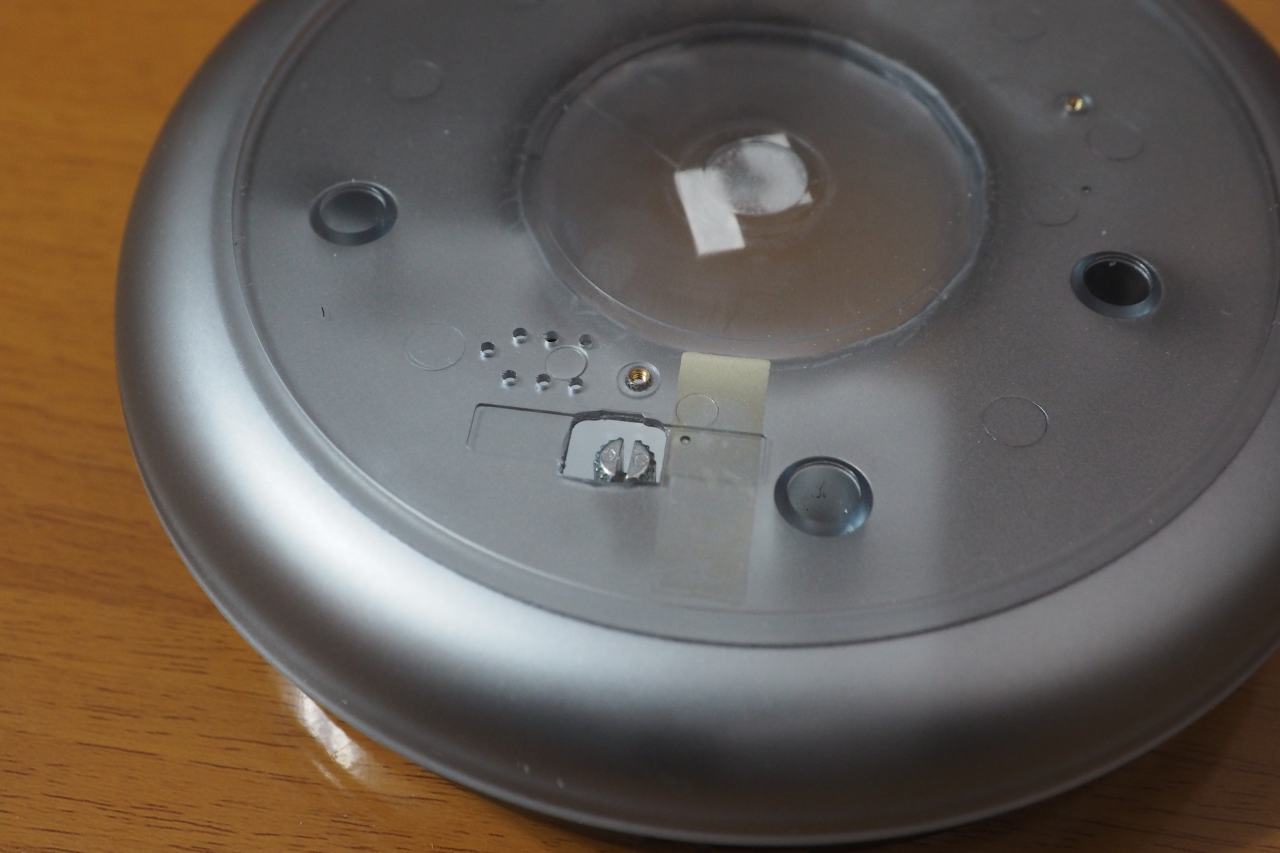

このWAVEの底面カバーにはもともとこのような角穴が空いているのです。
ここからちょうどスイッチのツマミが見える位置にしました。

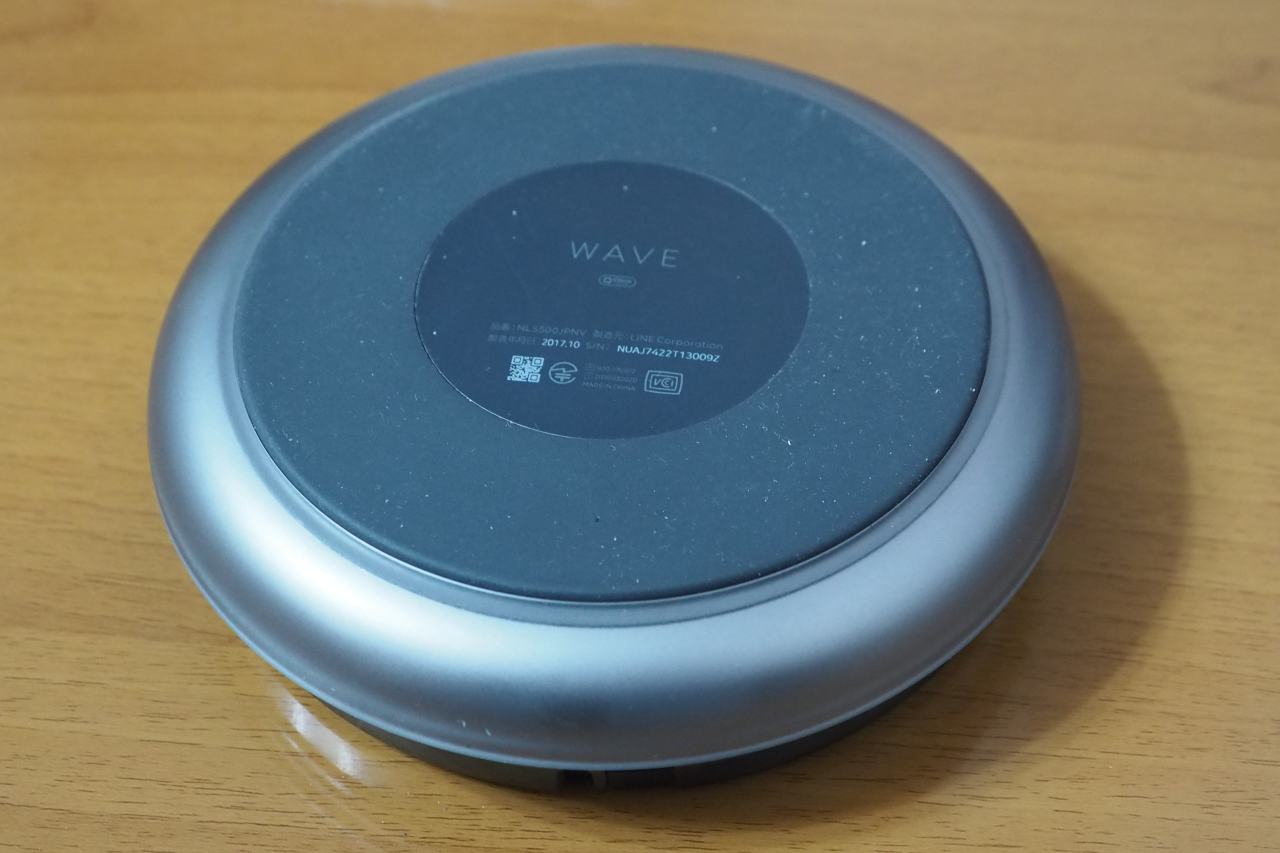

その上からゴムカバーを被せてしまえば穴が見えなくなり見た目が良くなります。
このゴムカバーは両面テープで止めます。

ここでちょっと悩みが。。。ゴムカバーに穴を開けてしまった方が調整はやりやすい。でも見た目が。。。

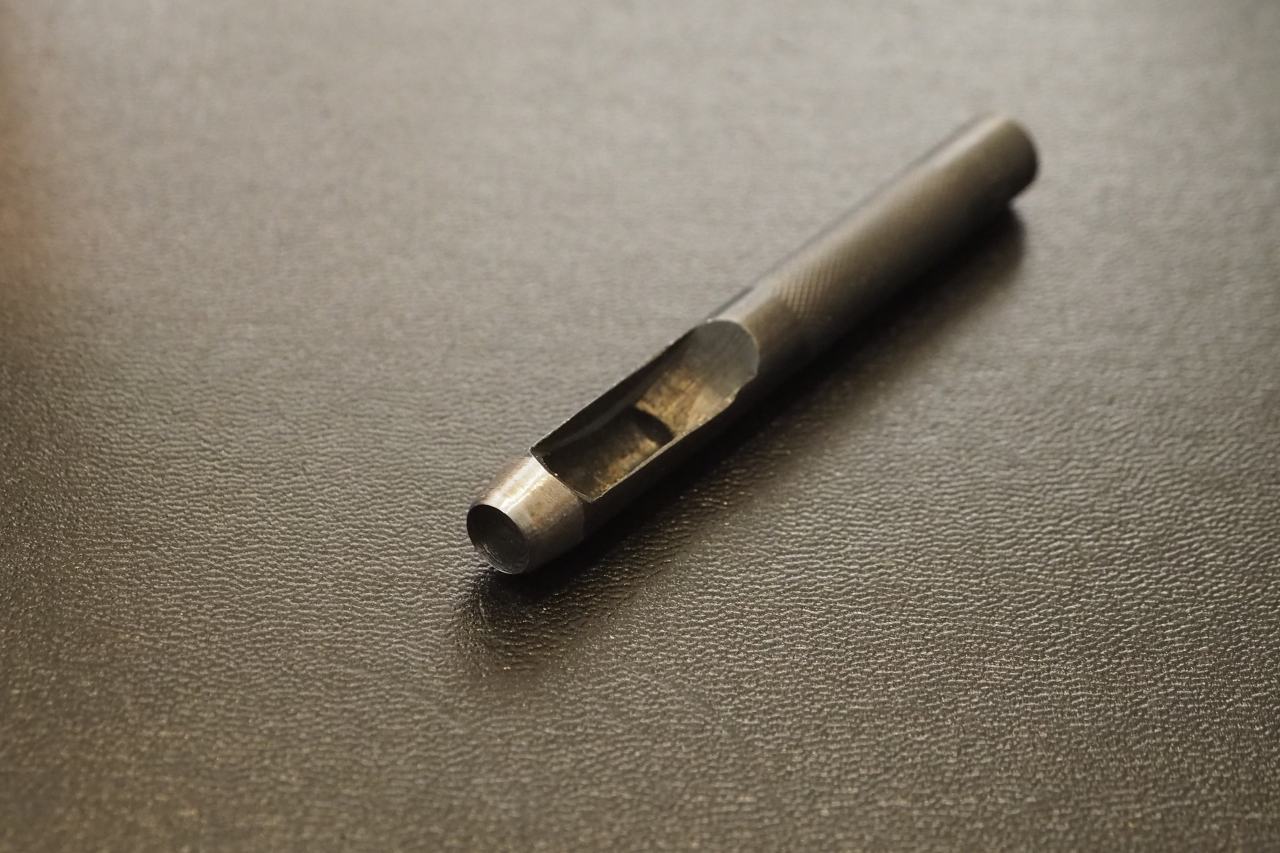

穴を開ける工具商品を漁っていたら、実は私は買わなくてもファイ8のポンチというものを持っていることが発覚。（ボケだ。）

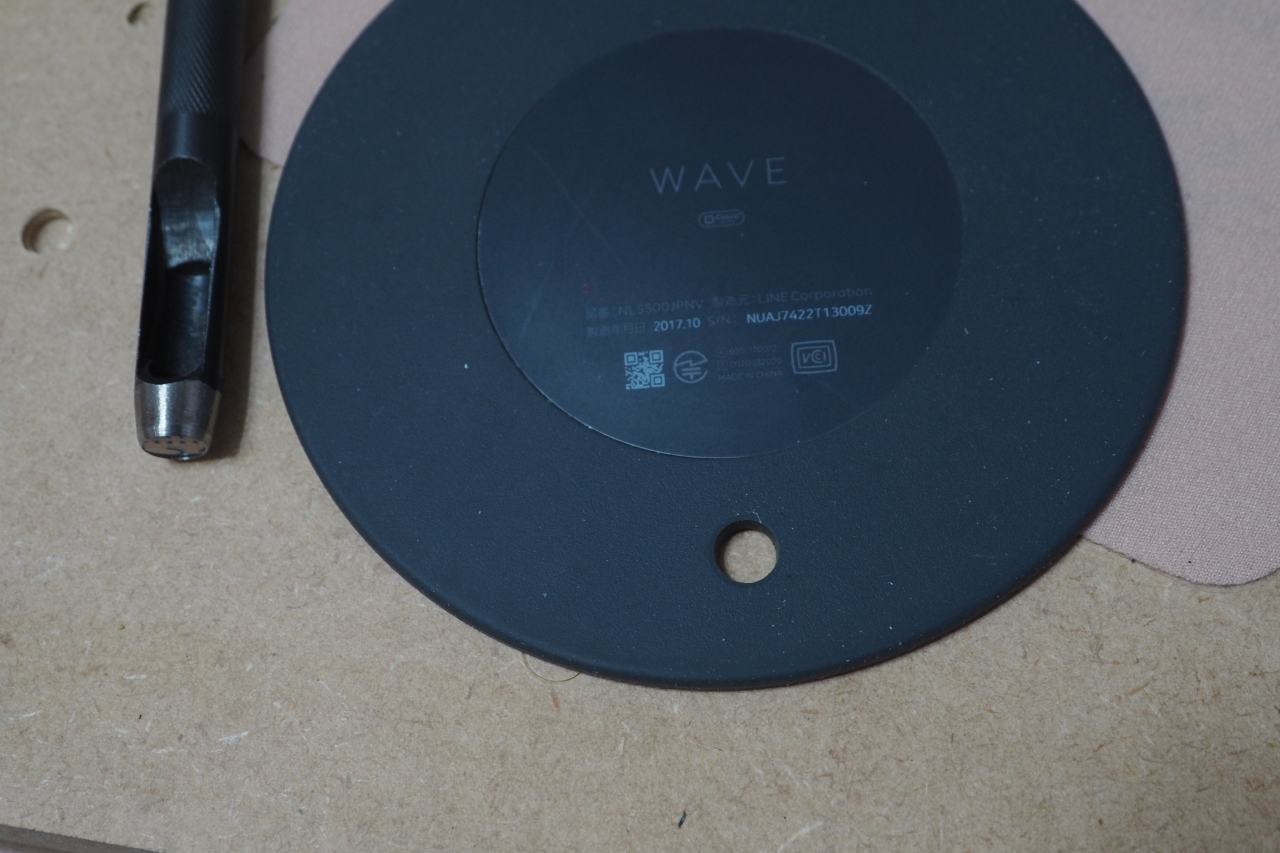

思い切って、ゴムカバーに穴を開けてしまいました！

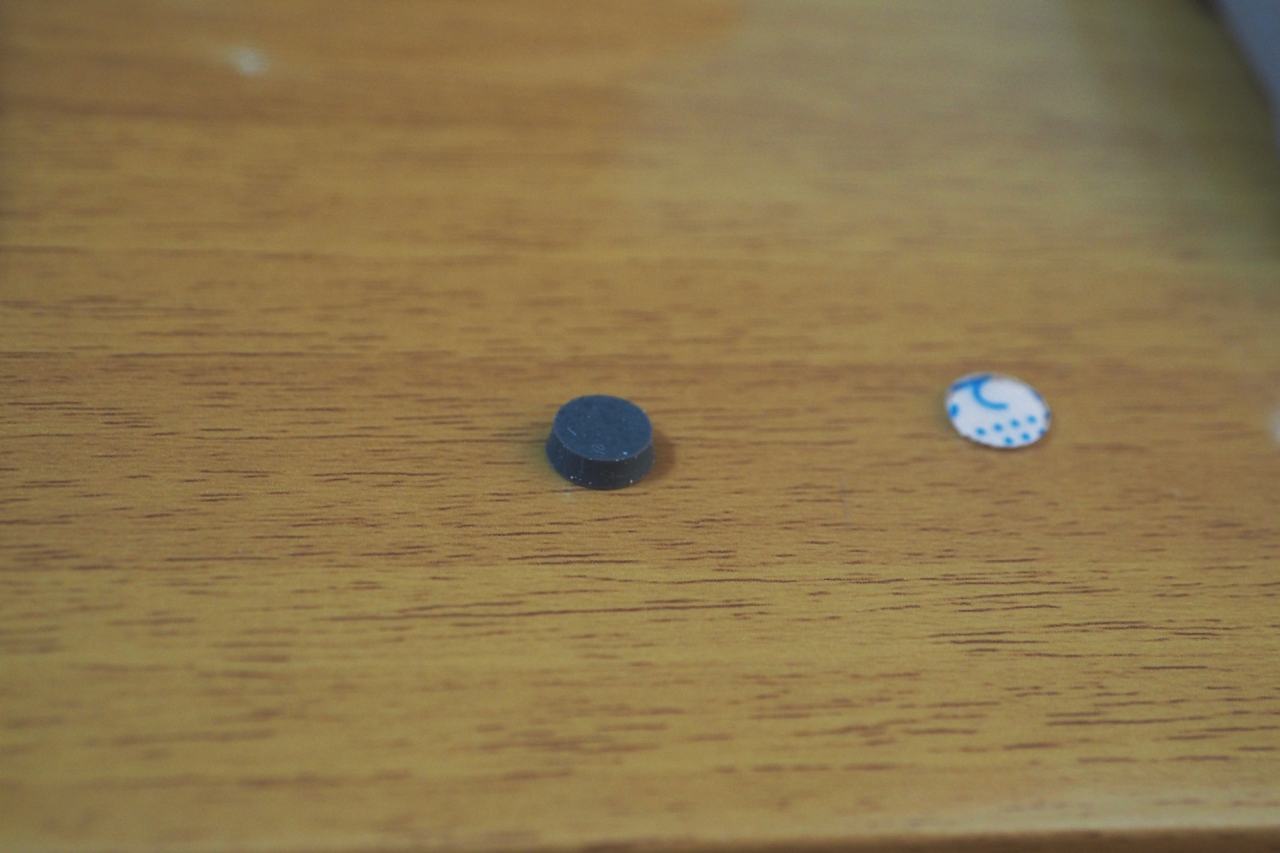

凄い切れ味で抜けました。

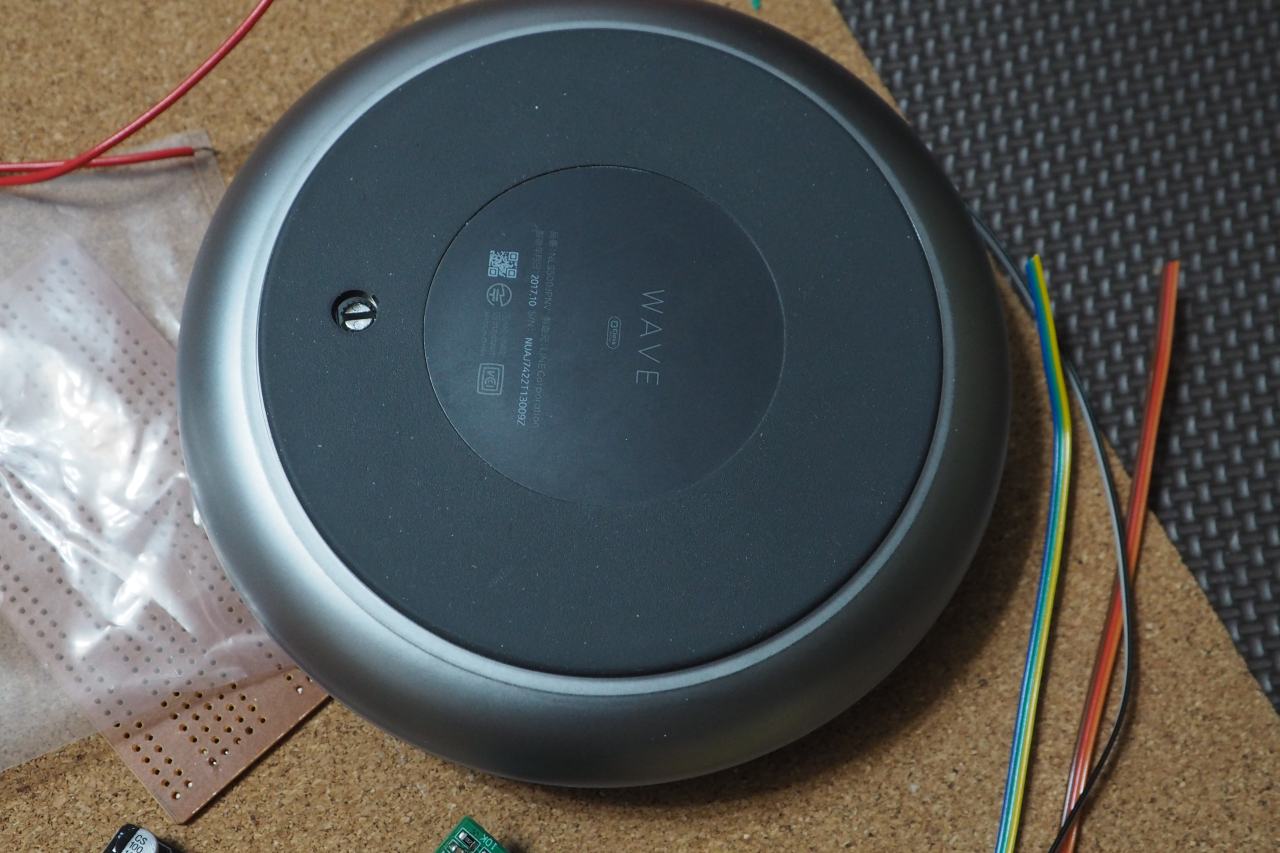

ここからーのスクリュードライバを差し込んで、スイッチを切替できます。

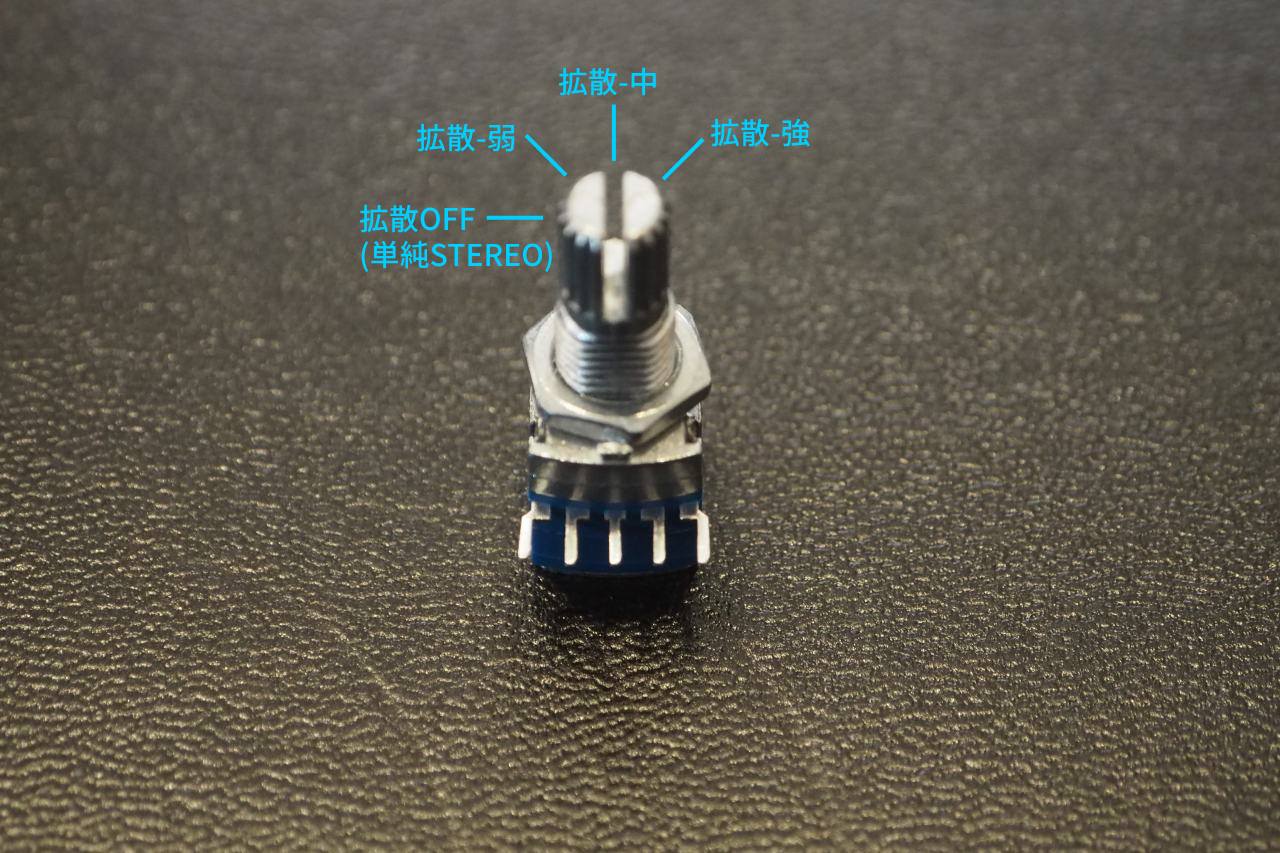

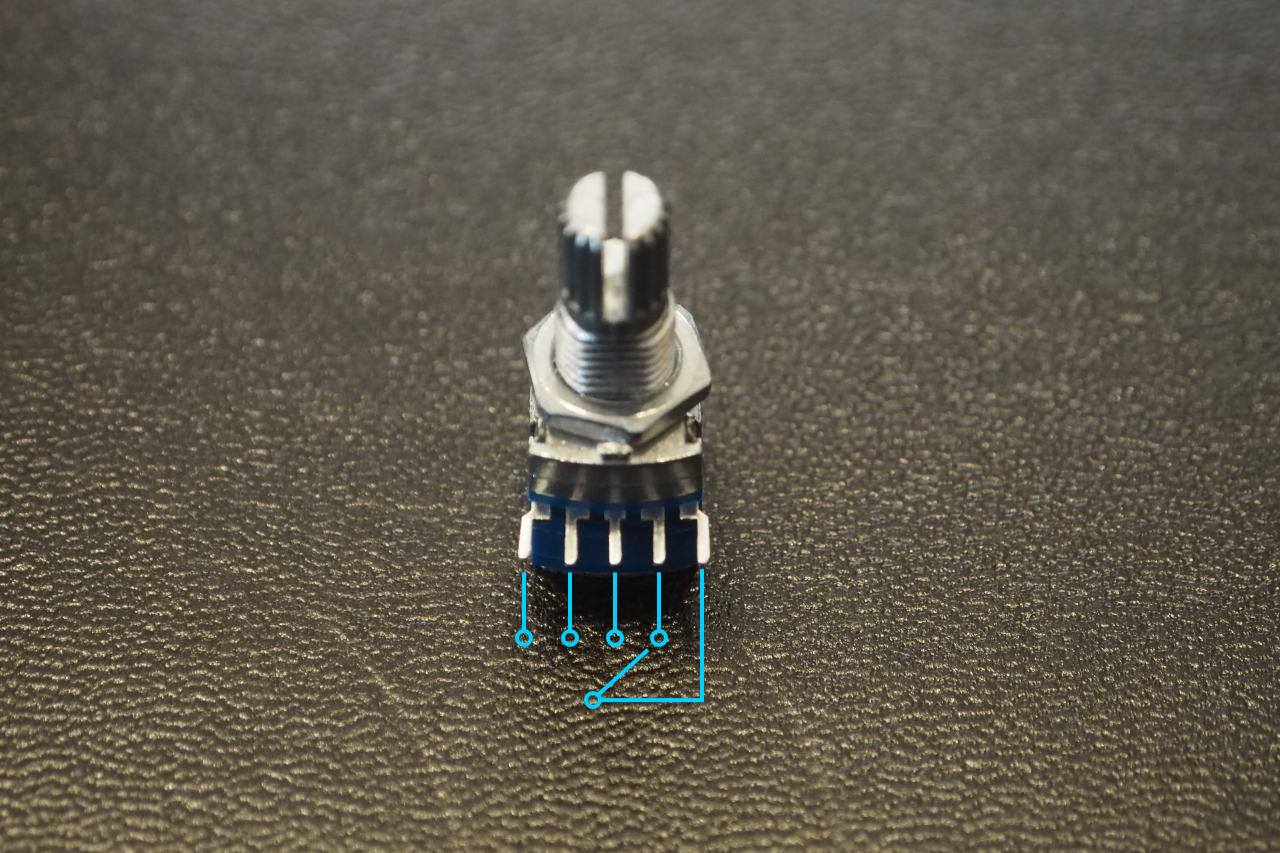

今回採用した1回路4接点のロータリースイッチは前面から観るとこんな接点構造になっており、

それをこんな風にアサインします。
時計回しに回していくほど、サラウンド的拡がりが増すという構成。

再度プレートを取り出して、

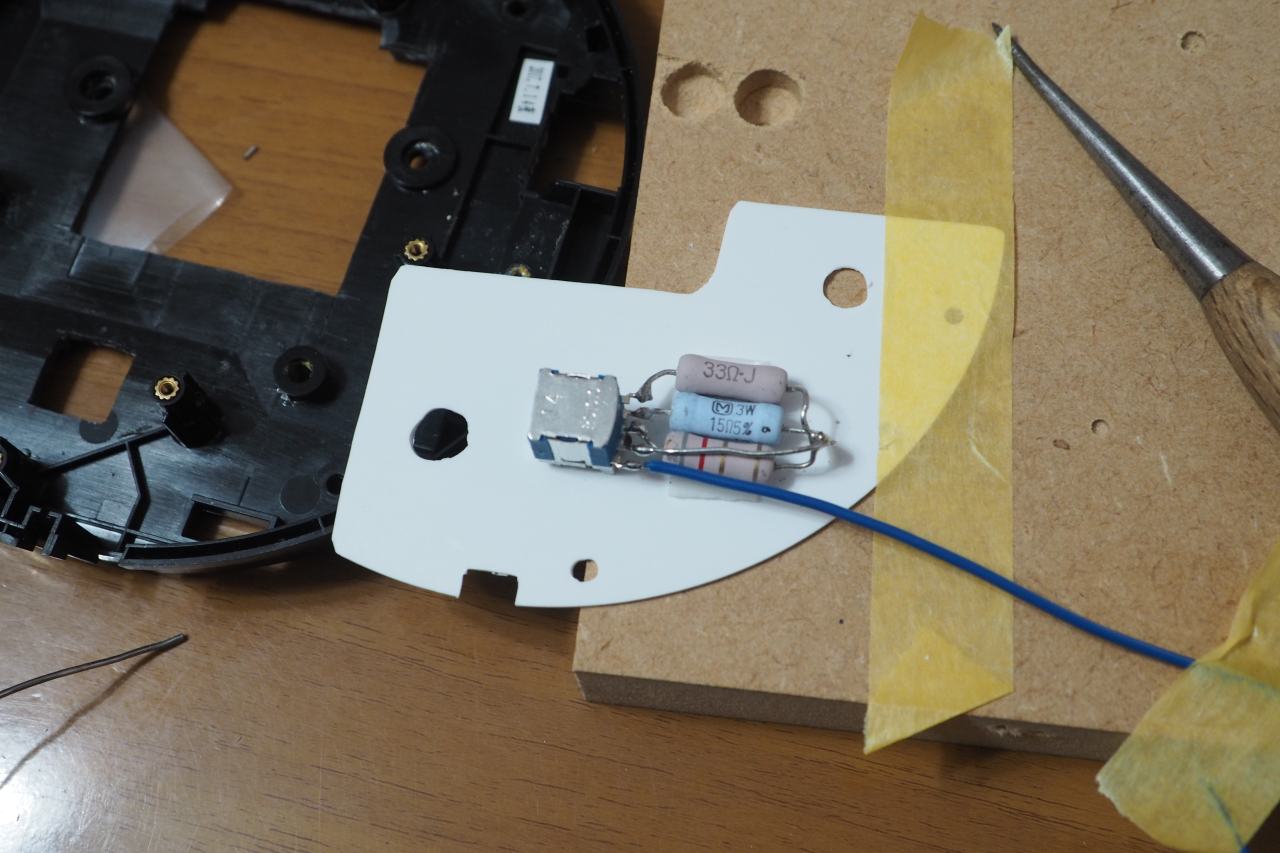

その裏側に抵抗を取り付けしました。
抵抗は強力両面テープでプラバンに固定されています。ツマミを右に回していくほどトゥイーターの能率は下がります。そこはBASSレベルで整合するように音量調整が必要になるという仕掛けです。

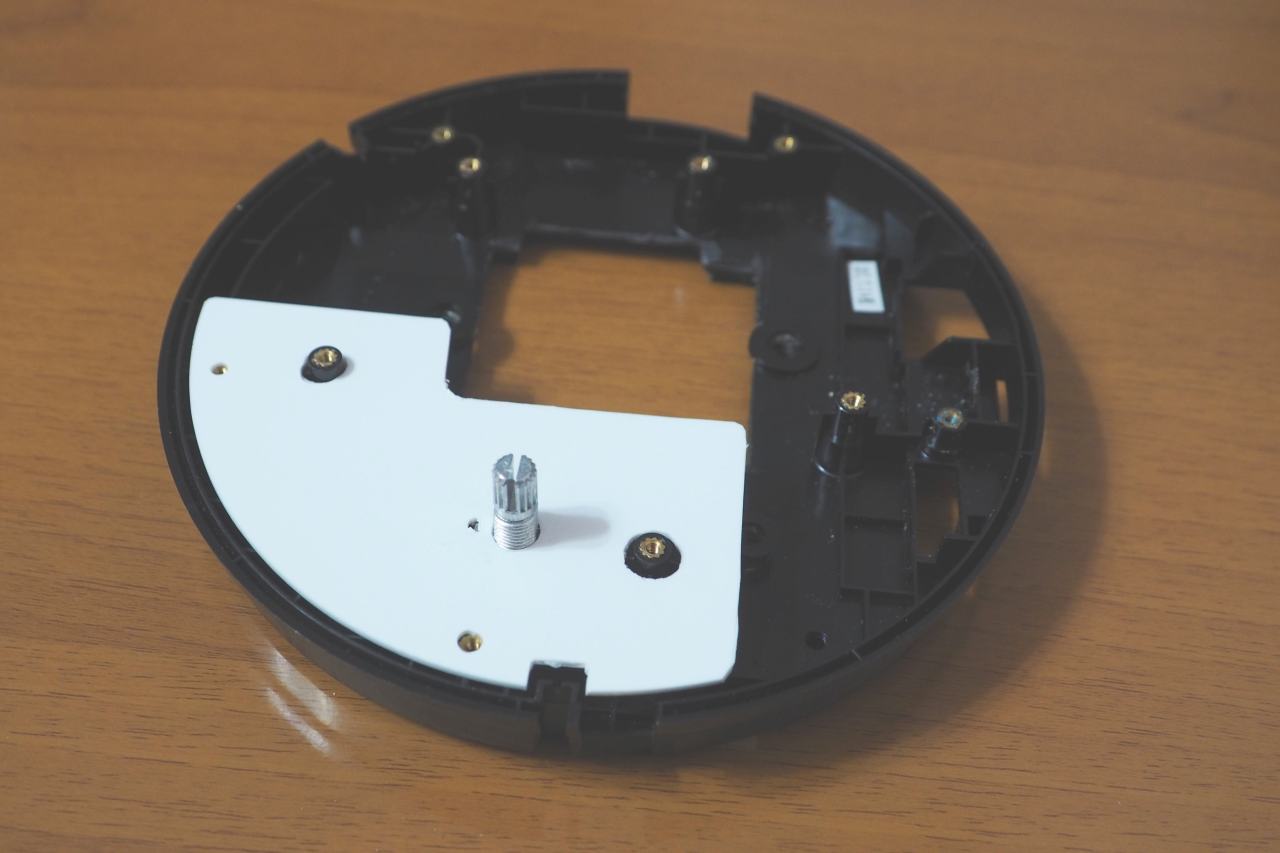

スイッチの軸が穴から覗いています。素晴らしくシンデレラフィットしました。美観をさほど損ねずに音質調整が可能になりました。

残りの作業はケーブルとコネクタ待ちですねー

これはきっとプラモと似ている。出来上がってしまうと一挙に興味を失うんです。おそらくは作っている過程が一番楽しい。だから、できるならずっと完成しないで欲しいとも思う。でも、完成して音が出るその瞬間が一番スパークするから、やっぱり頑張る野田。
