MX-1000H (13)バッフルのフラッシュマウント加工

ほまげの制作です。
梅雨と多忙でなかなか進みませんが、ぼつぼつやってます。
本日は、トゥイーターの穴開けの練習と本番。ジグ無し、のトリマー加工で、果たしてフランジのフラッシュマウントは巧く行くのか～？の巻。

私としても初体験なので、まずはジグ用の板を使って、試作、練習から始めてみたいと思います。

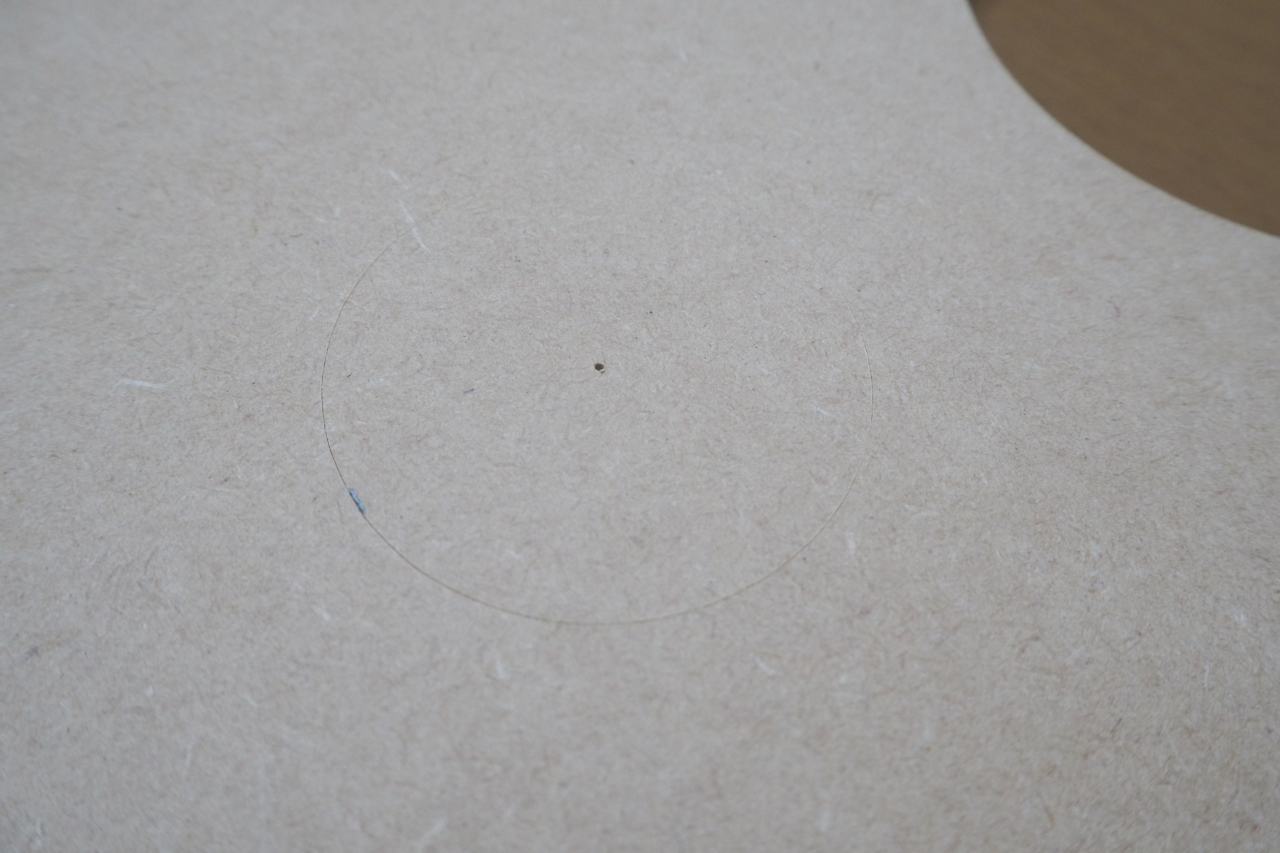

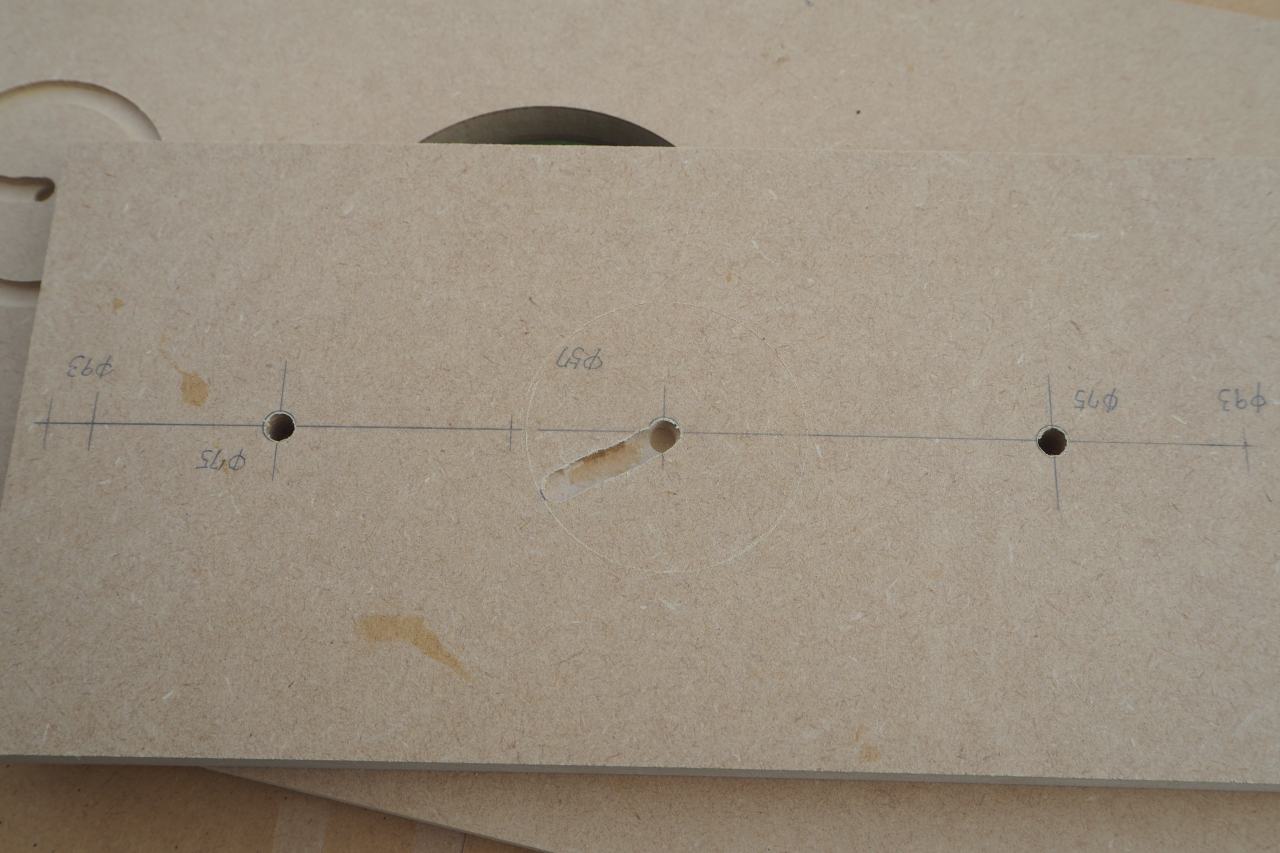

まずは、練習用の板にケガキをします。カッターコンパスを使って、トゥイーターのフランジ直径を描きます。プロも言っていますが、罫引き、ケガキはナニよりも重要。正確性が求められます。

外周部は見やすいように、鉛筆で墨入れも追加しました。この外周までをトリマーで削るわけです。

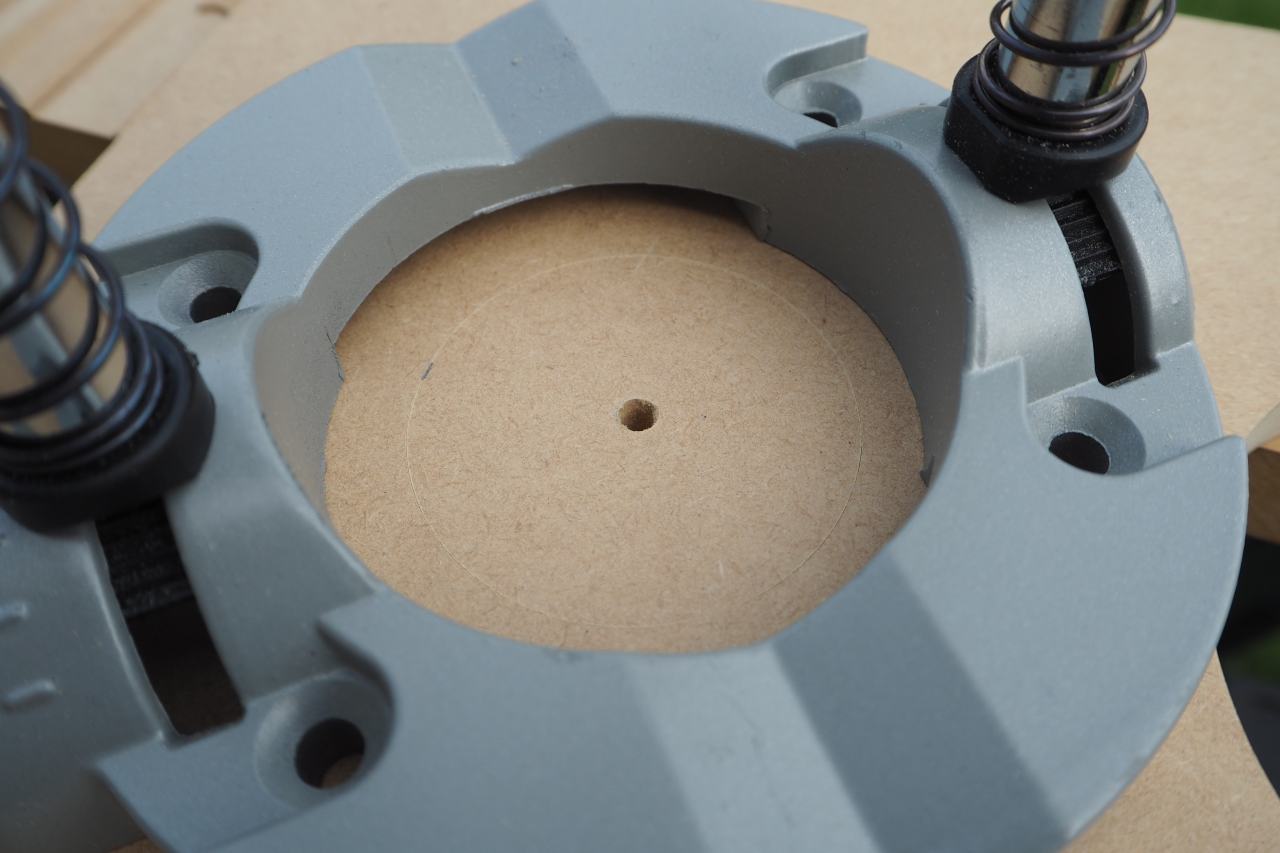

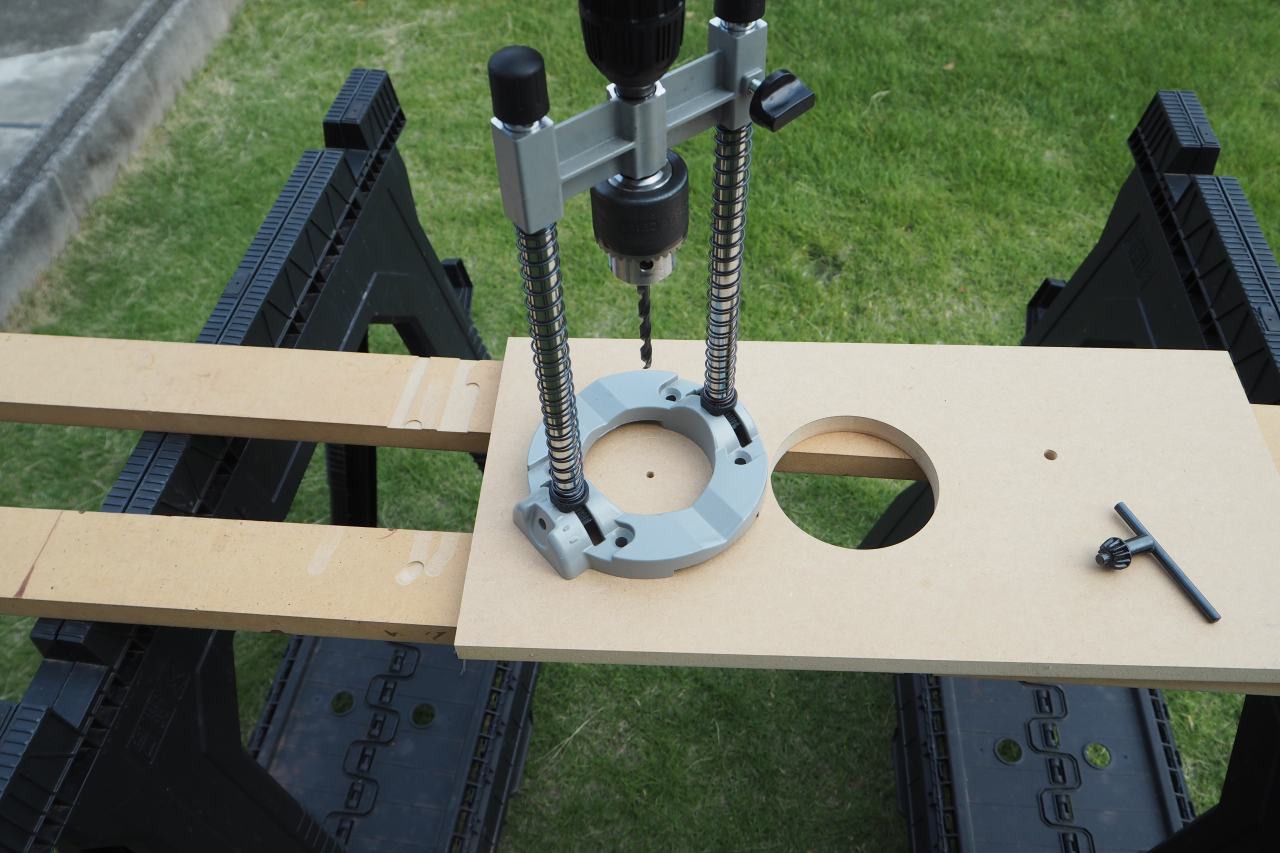

次にそこへ、Φ6.0mmの穴を開けていきます。
とはいえ、いきなり6.0mmから始めるのでなくセンター一精度を担保できるようにΦ2.5mmあたりから4段階を踏んで、徐々にΦ6.0mmへ拡げていきます。そうすることで、センターオフセットのずれを防ぐことが出来ます。

空きましたね。

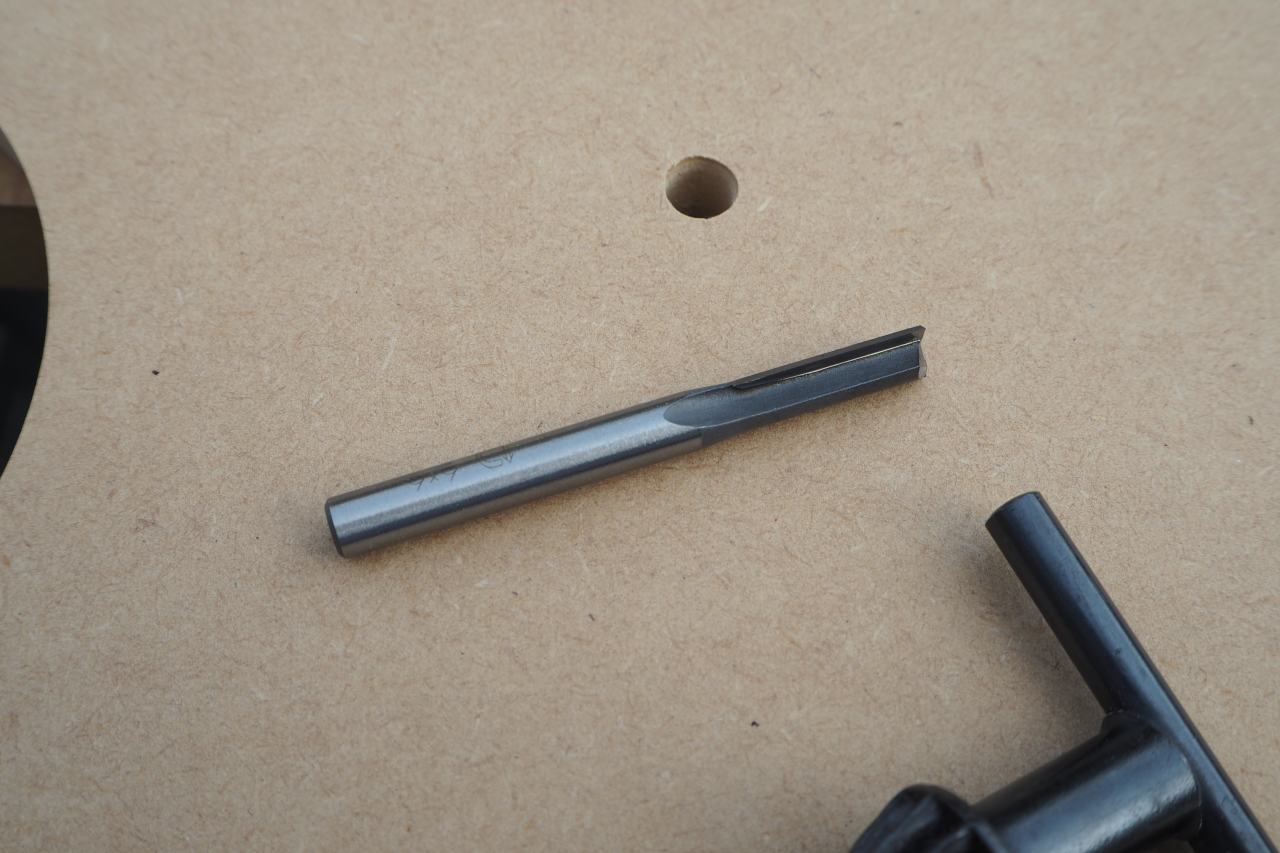

切れ味の鋭いΦ6.0mmのストレートビットが欲しいな。
危うく新規に発注してしまう所でした。既に良さげなビットを持っていました。何処のだかは分かりませんが。

次に、フラッシュマウントの深さを当たります。
3.0mmくらいのDepthが良いようです。ところがそれが、意外に計りにくい。

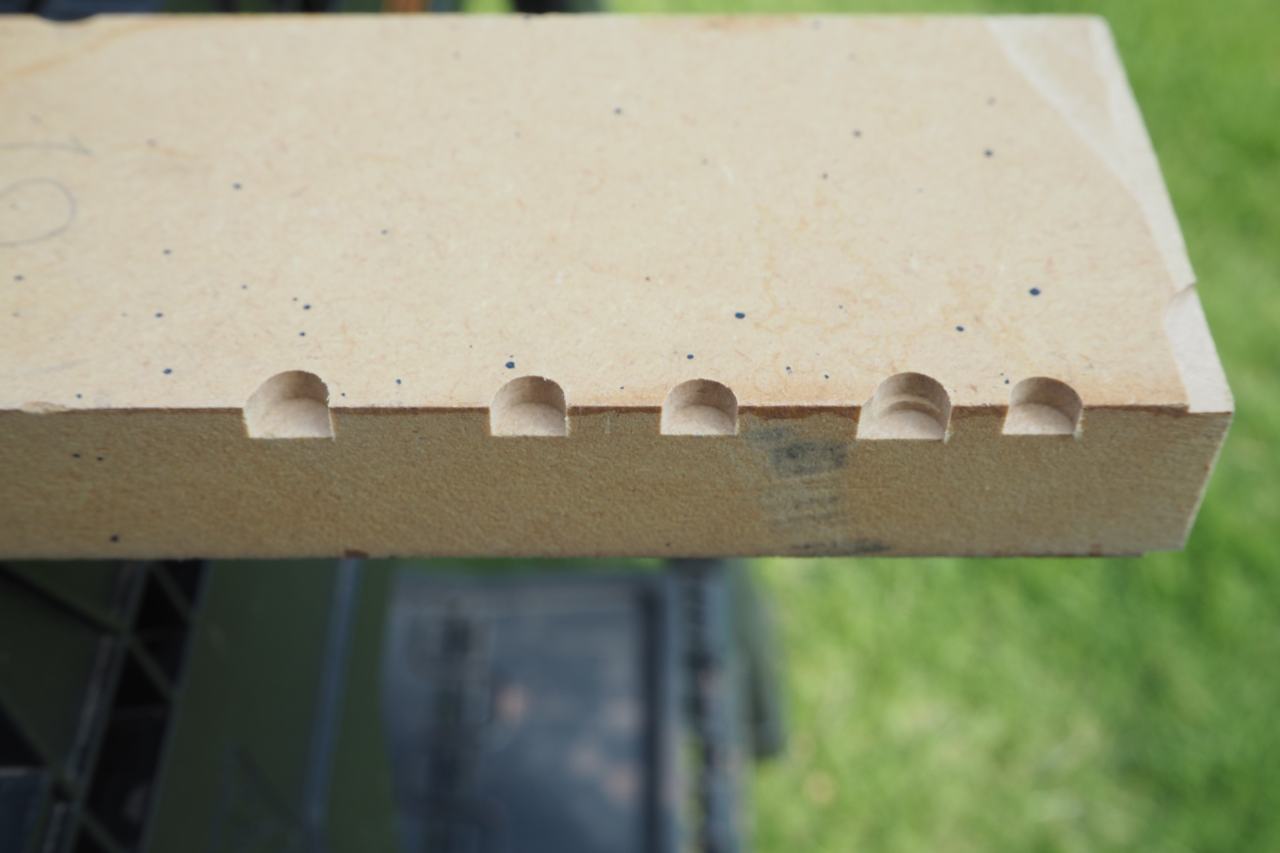

一番良いのは、こうして実際に削って、削り高さを計測することです。
正確に測りながら調整したところ、ご覧のように何度も何度も削る羽目になりました。

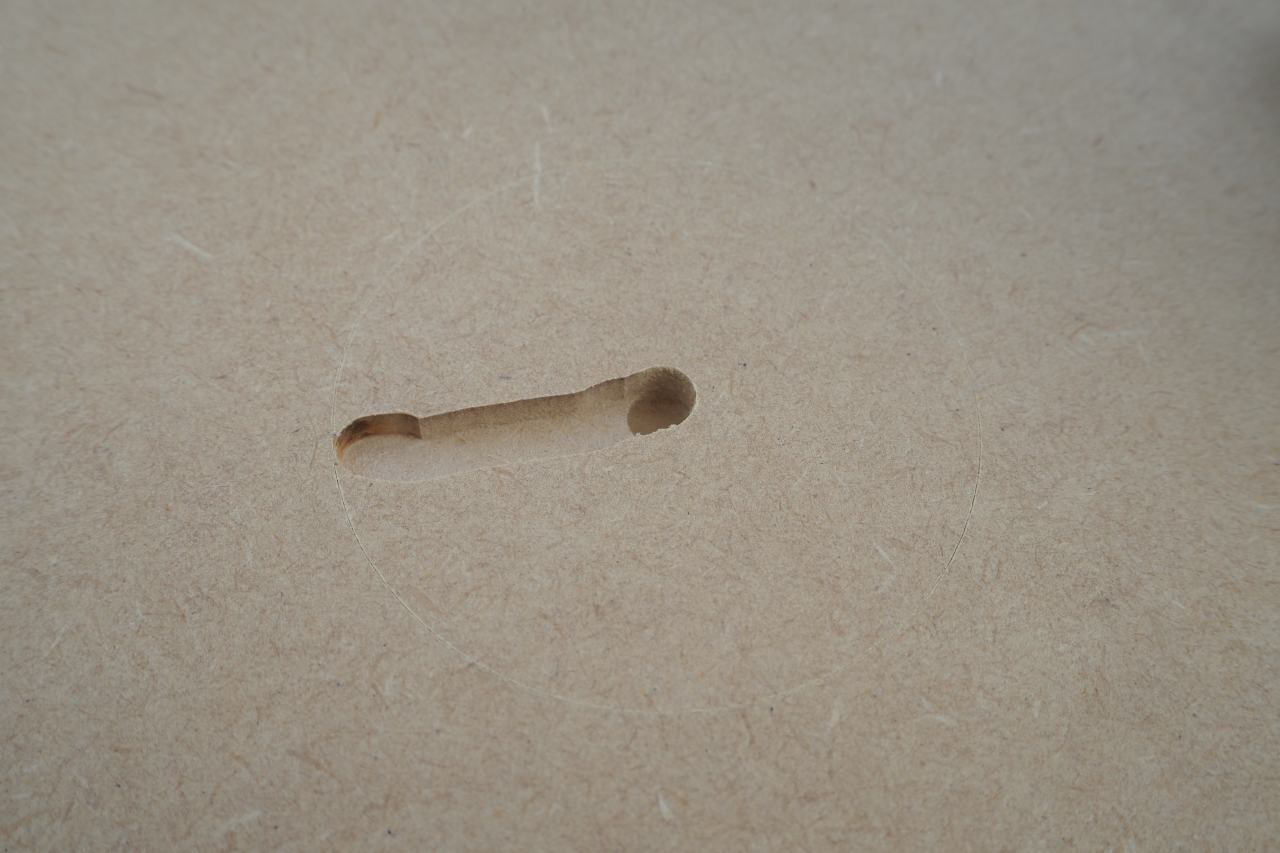

フラッシュマウントの落とし込み高さを調整できたら、その状態で、円の外周ギリギリまで、掘り込みを作っておきます。こんなふうに。トリマーの歯を空中からいきなり板に当てるのはNGです。振動で絶対にうまくいきませんし歯が踊って大事故に繋がります。先にトリマーをインサートする穴を開けておくのが基本です。

円の直径を正確に出す方法を考えました。ココを測ればよいのです。

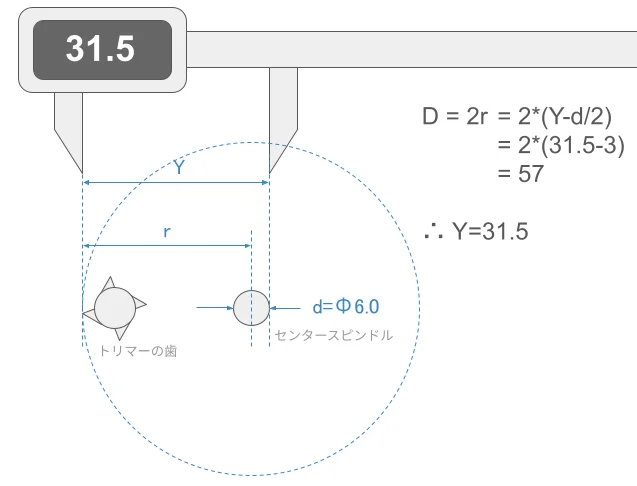

模式図を描くとこんな感じ。
センタースピンドルの直径がΦ6.0だから、その半分の3.0mmを減算したのが円周半径になります。
ノギスで測ったのが31.5mmなら、半径は28.5mmとなり、ザグリ直径は57mmになります。
このトゥイーターの外周直径は57mm。

半径の調整ができたら、さきほどザグった穴に治具をインサートします。
歯の深さは、さきほどザグった深さと同じくらいへ調整します。

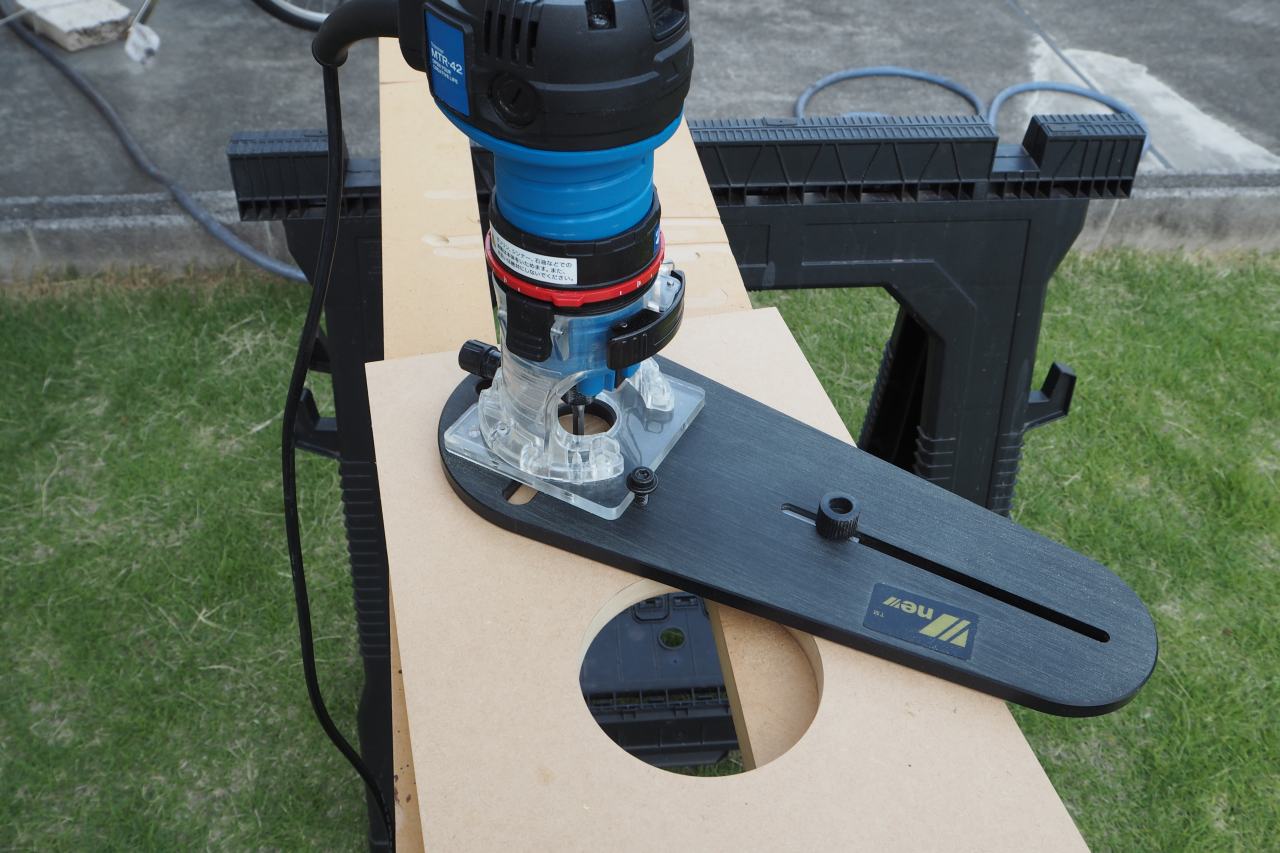

電源を入れたらトリマーをゆっくり、慎重に回します。

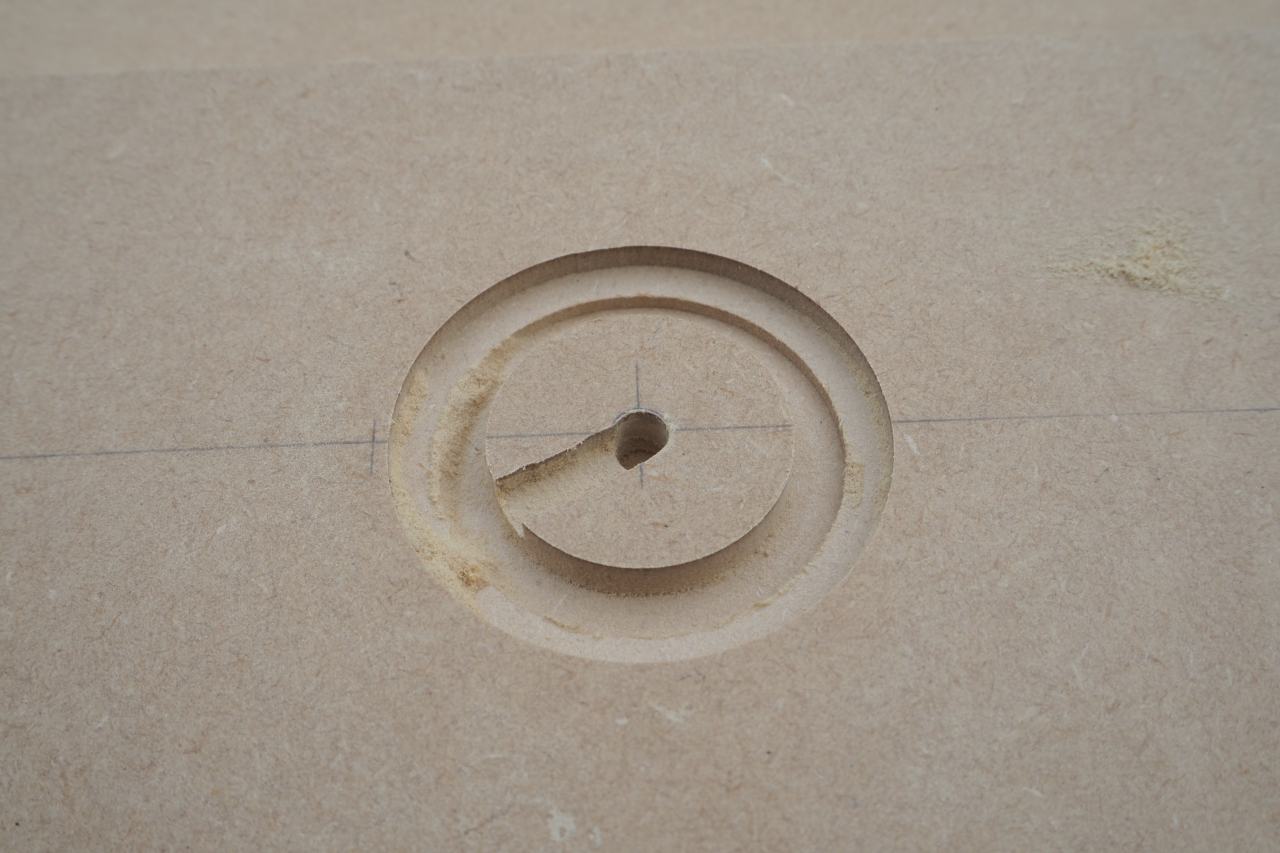

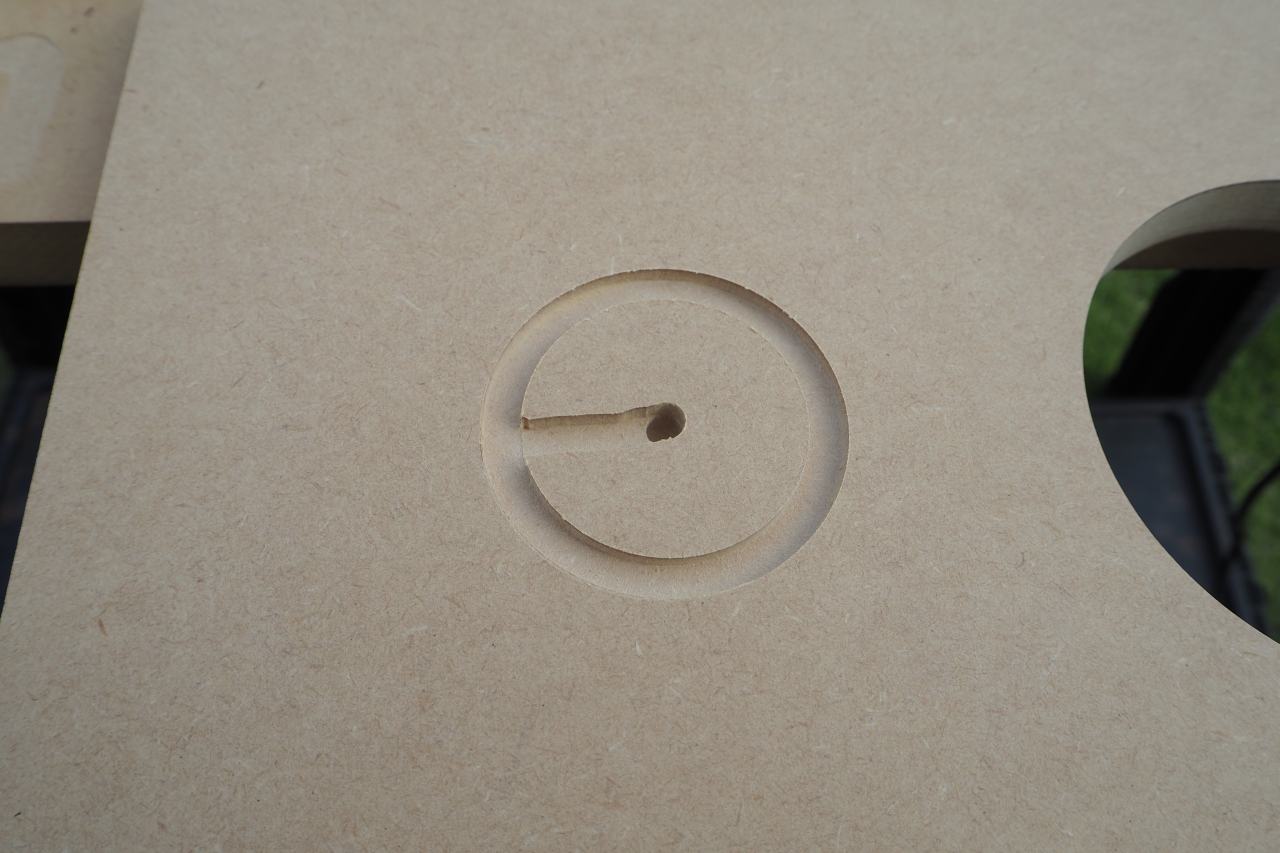

溝が切れました。

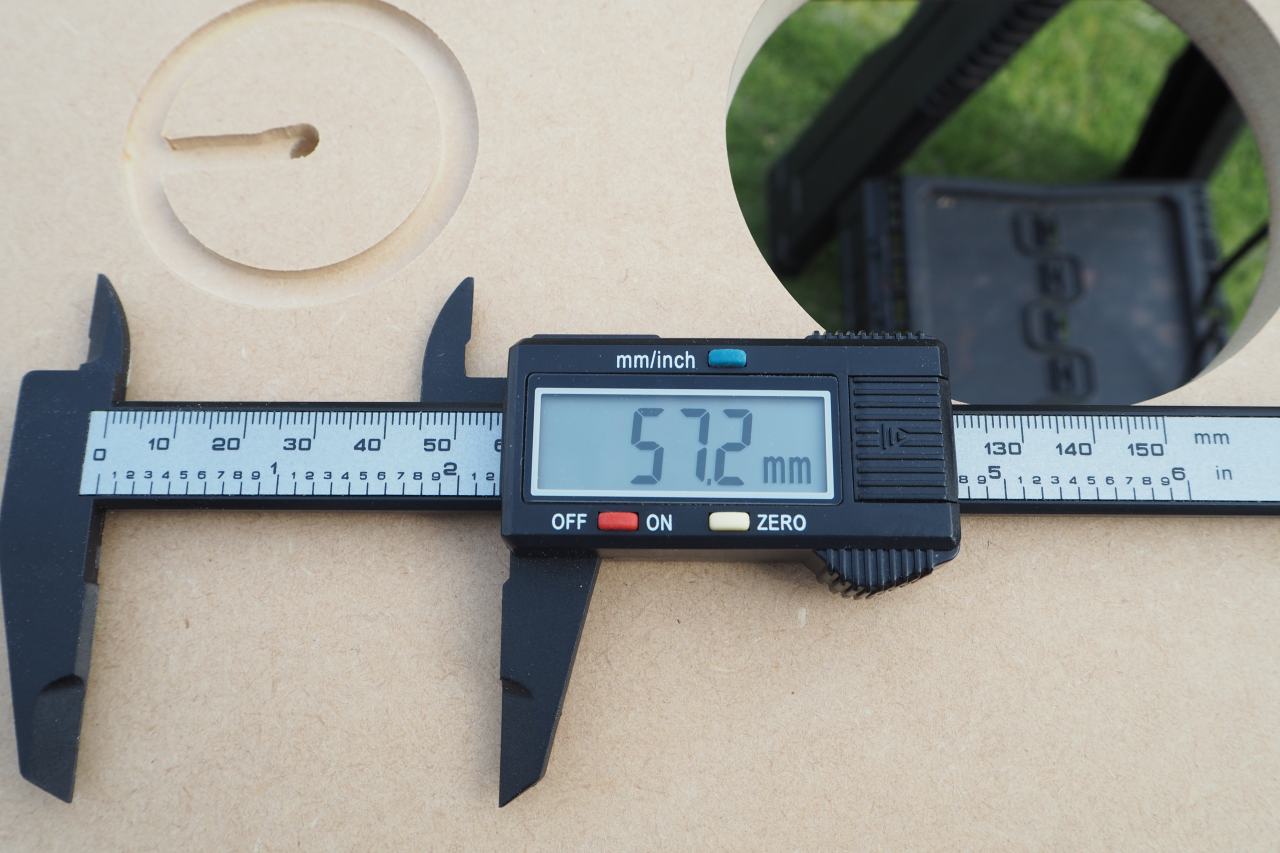

実測した溝の深さは、57.2mm。（大きい分には無問題）
誤差0.2mmという感じです。問題なさそうなので、このアライメントのまま、本番の板にも穴を開けてしまいましょう、

これが本番の板（フロントバッフル）

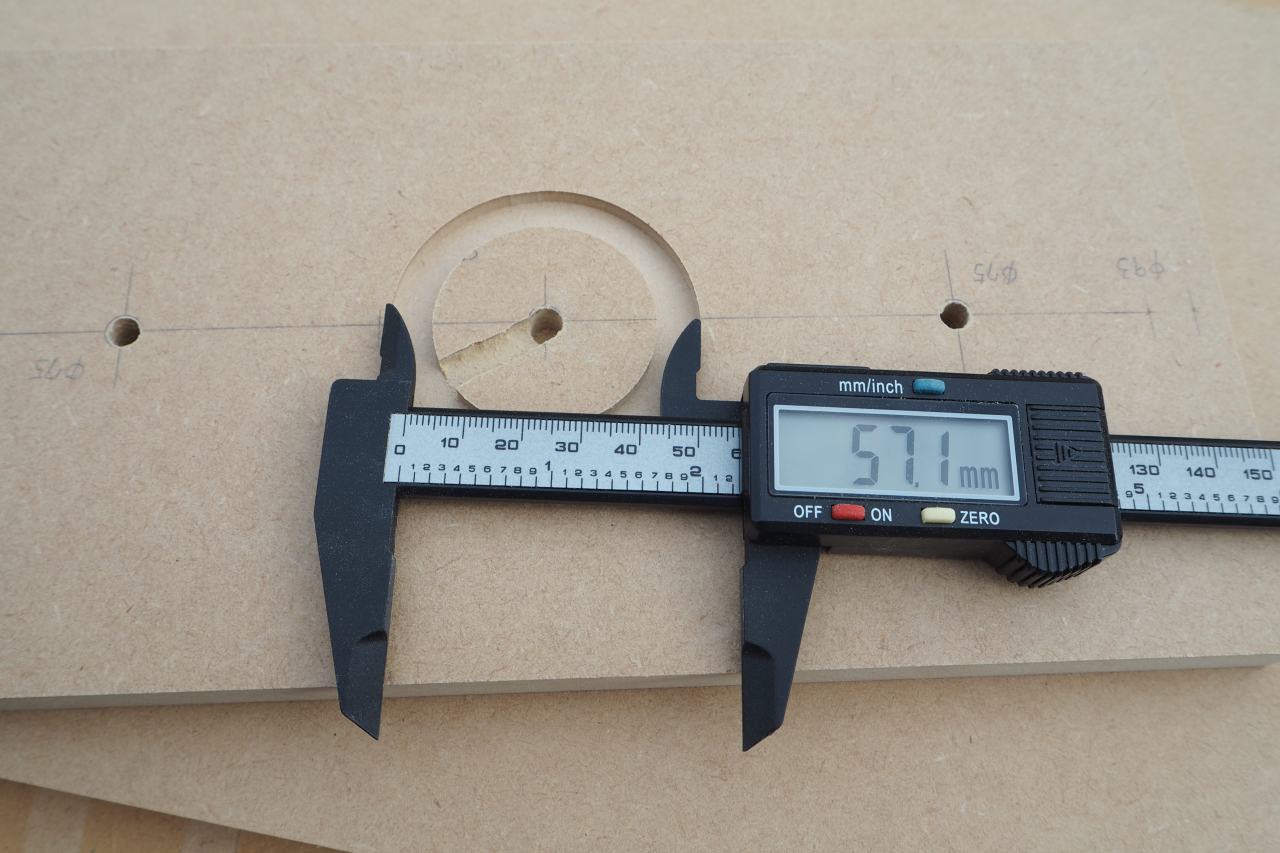

ほった溝は57.1mm。問題ないですね～　最高です。

次に、トゥイーターを挿入するための穴を開けていきます。こちらは寸法を出したら、少しずつ少しずつ歯を出して深堀りをし、最終的には貫通します。

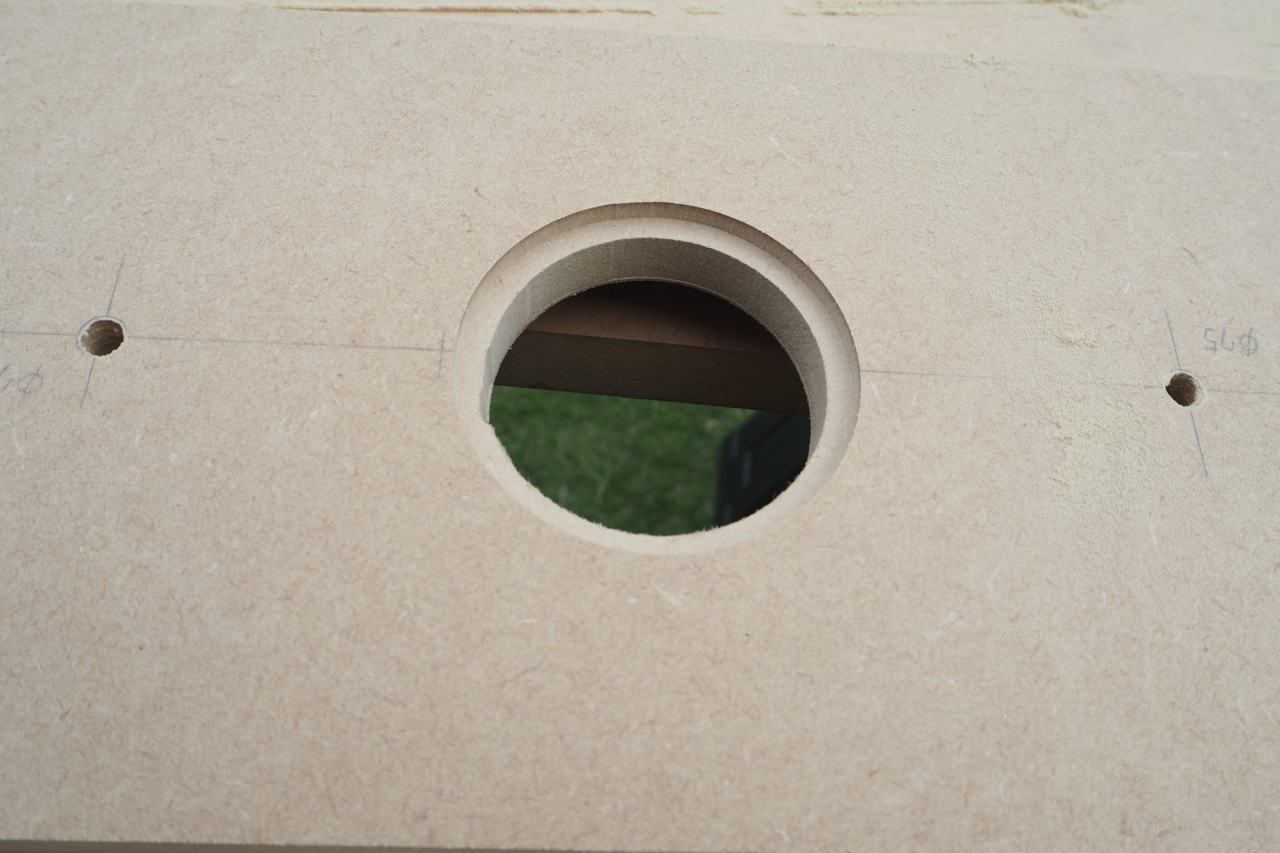

ちょっと最後にヨレましたが、なんとか空きましたね、

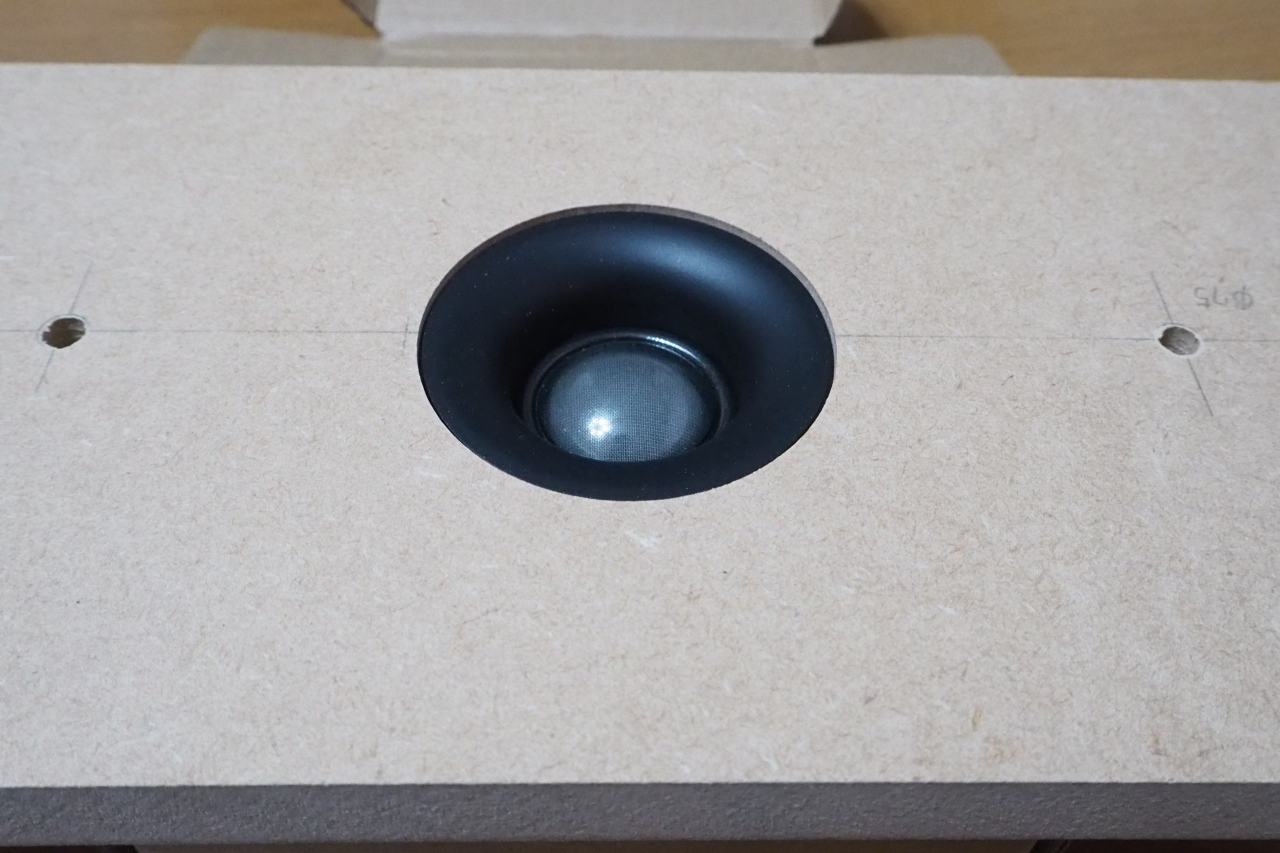

ぴったりトゥイーターがハマりますね。
一番難しいであろう、トゥイーターのフラッシュマウント過程が終わりました。ちょっと落とし込みが深い感じですが、スペーサーと接着剤で調整するので少し深い位の方が良いのです。

これと全く同じノリで、フルレンジやウーファーのフラッシュマウントも進めて行きます。ナニをやってるんだか全然判らないと思うんですが、ドライバーを正確にフラッシュマウントするには決まった工程がある、という事なんです。Andromedaの時は治具を潤沢に容易しましたが、今回はジグなしでゼロから切り出していますので、かなり工程が異なっています。
