MX-1000H (10)ボード二次加工開始～穴開け

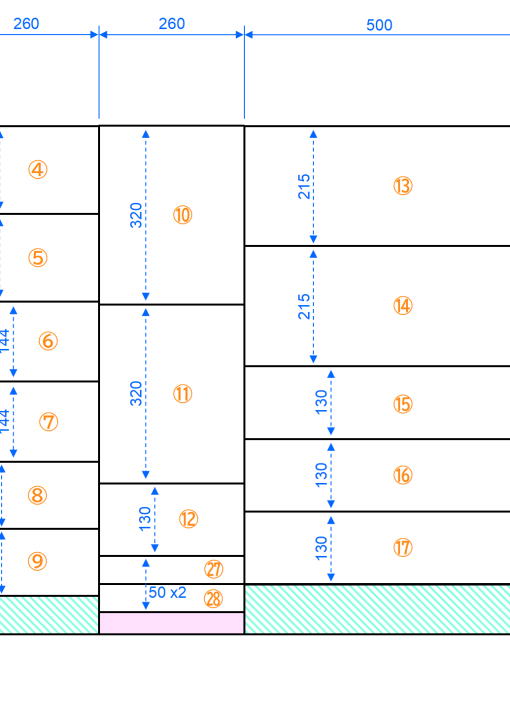

MX-1000 Homage(ほまげ)の加工を始めました。

まずはドリル穴開け、下穴加工です。ゆっくりやります。

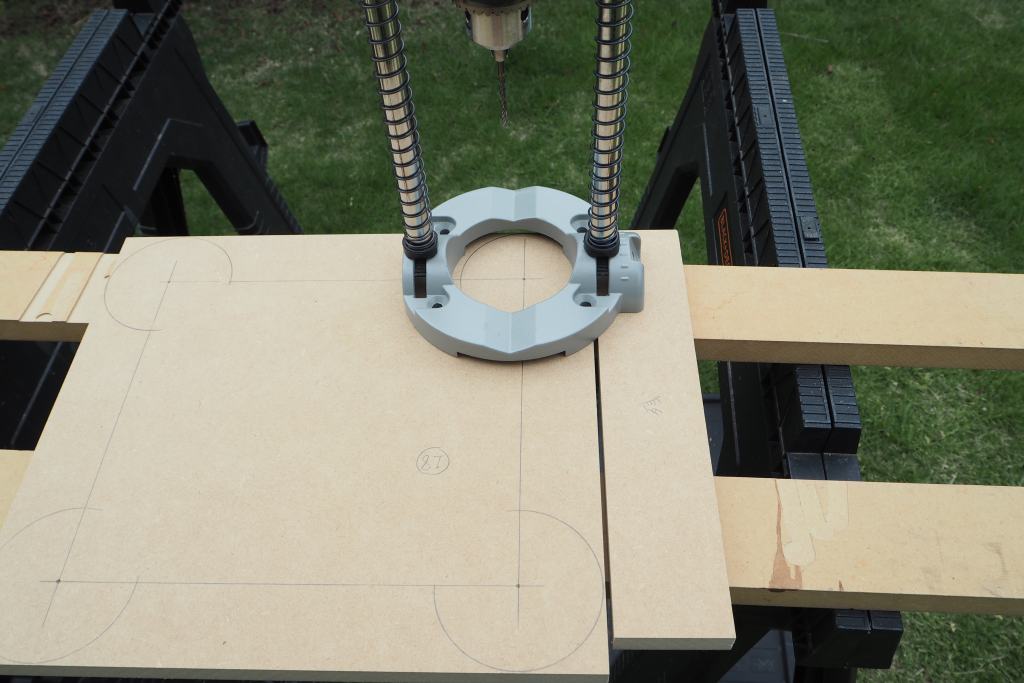

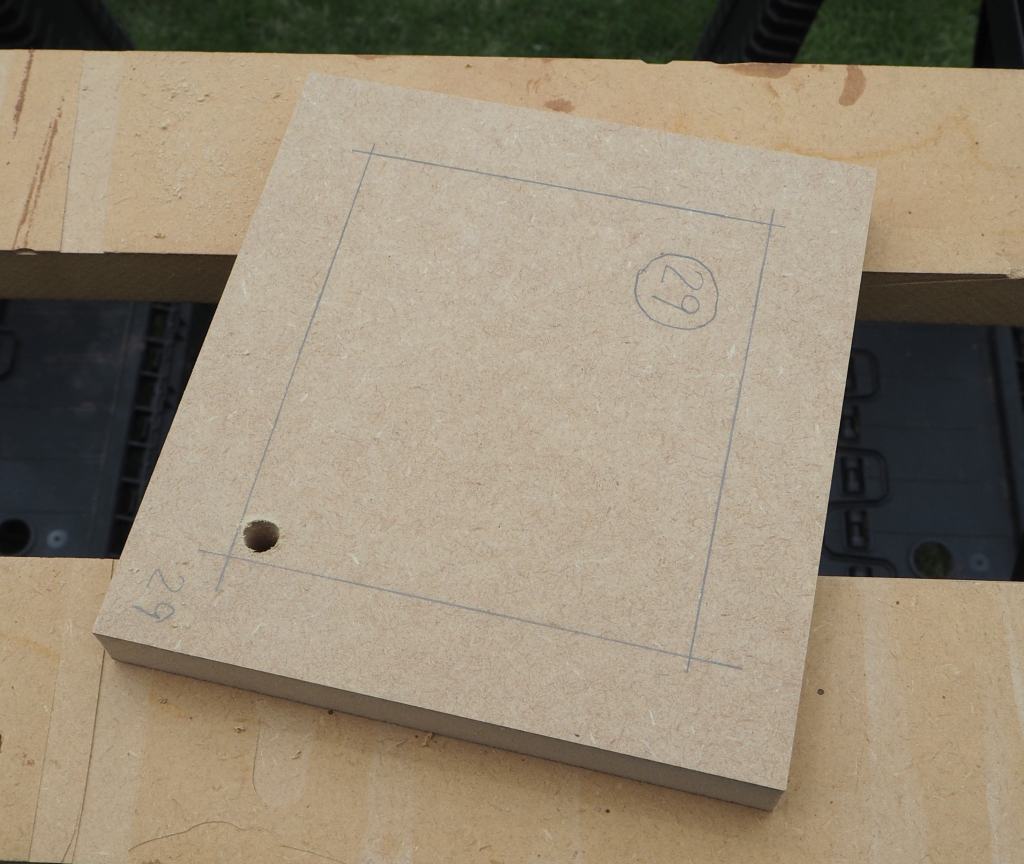

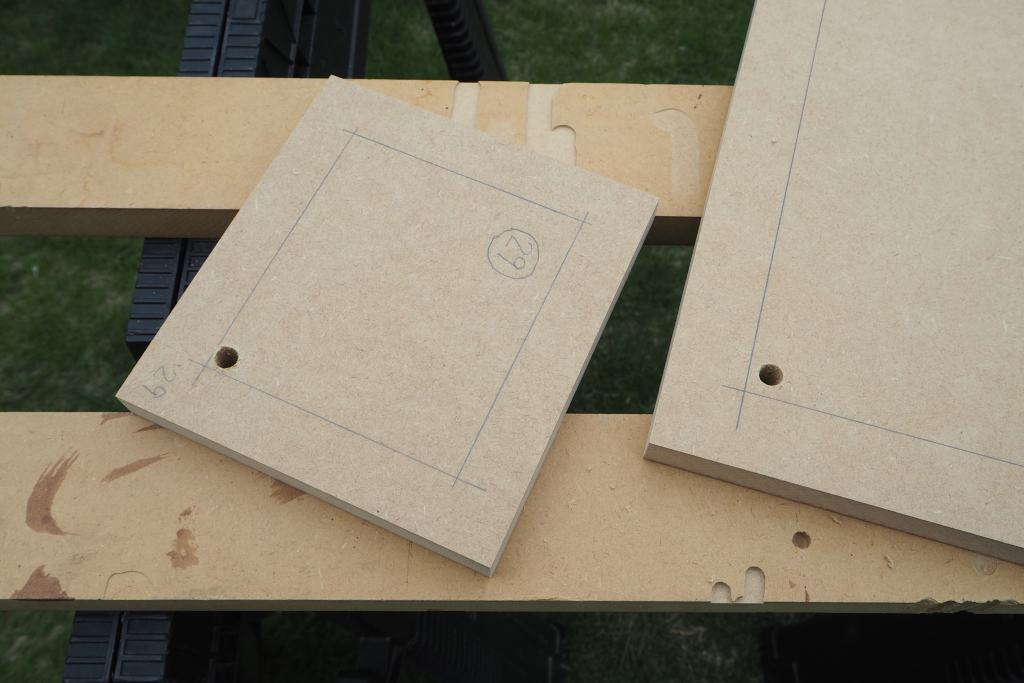

これはマイクロサブの内部ブレーシングです。
ルーターで角穴開けをするときは、まずルータービットを通せる穴を空けておきます。
ビットがΦ8だから、Φ8.5mmでも十分ですが、余裕をみるとΦ9mm以上あると理想。

どんどん空けていきます。穴は外周よりすこし内側へ空けます。どうせ切除してしまうから、ギリギリである必要はありません。

これはマトリクスブロックのフロントセンターバッフル。

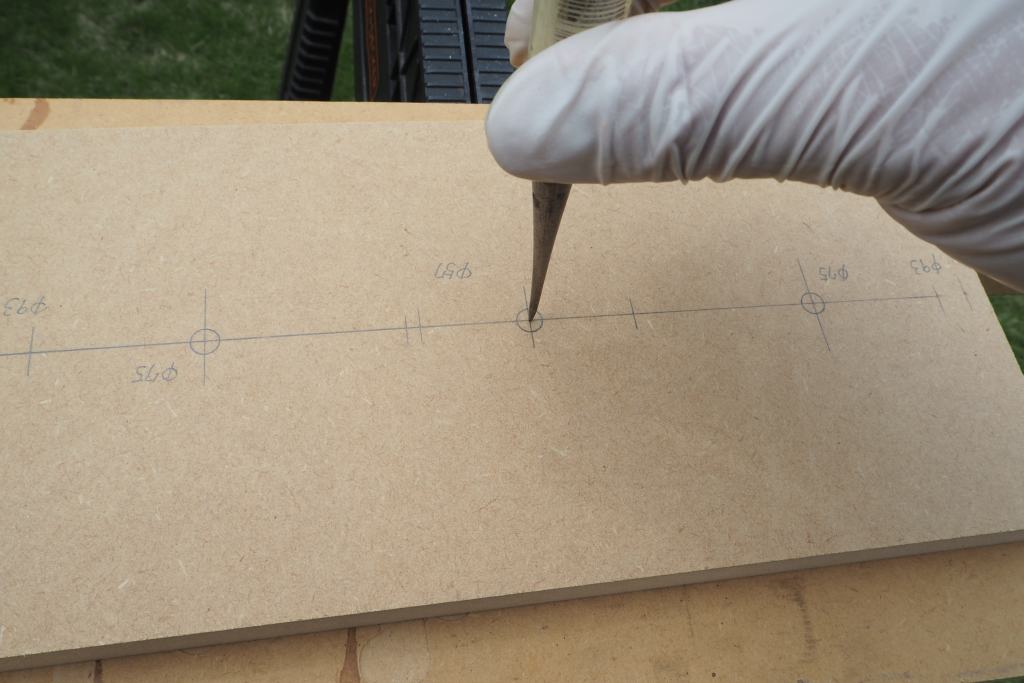

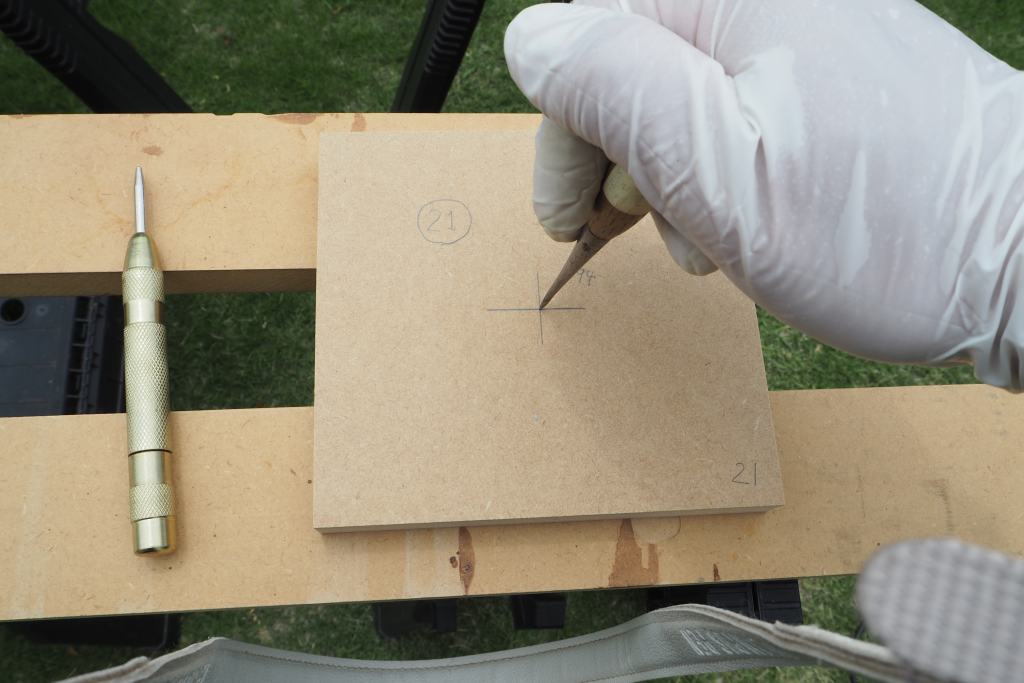

ドライバーのセンター下穴をあけるため、まずは鋭いクジリで痕を付け、

そのあとポンチングで深くします。これでドリルの先端が咬みます。

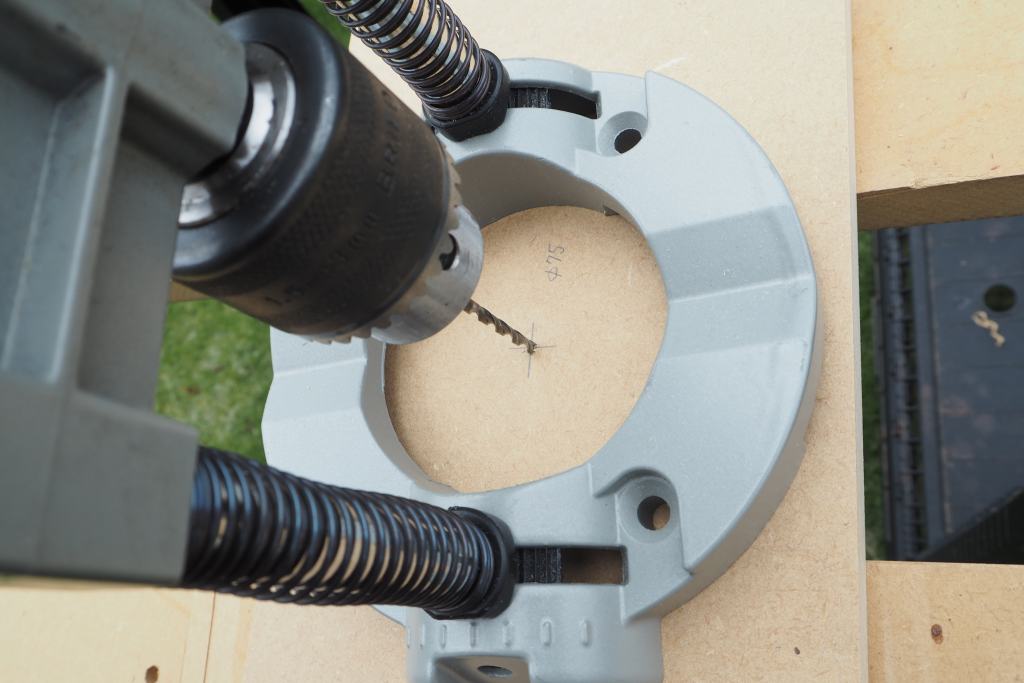

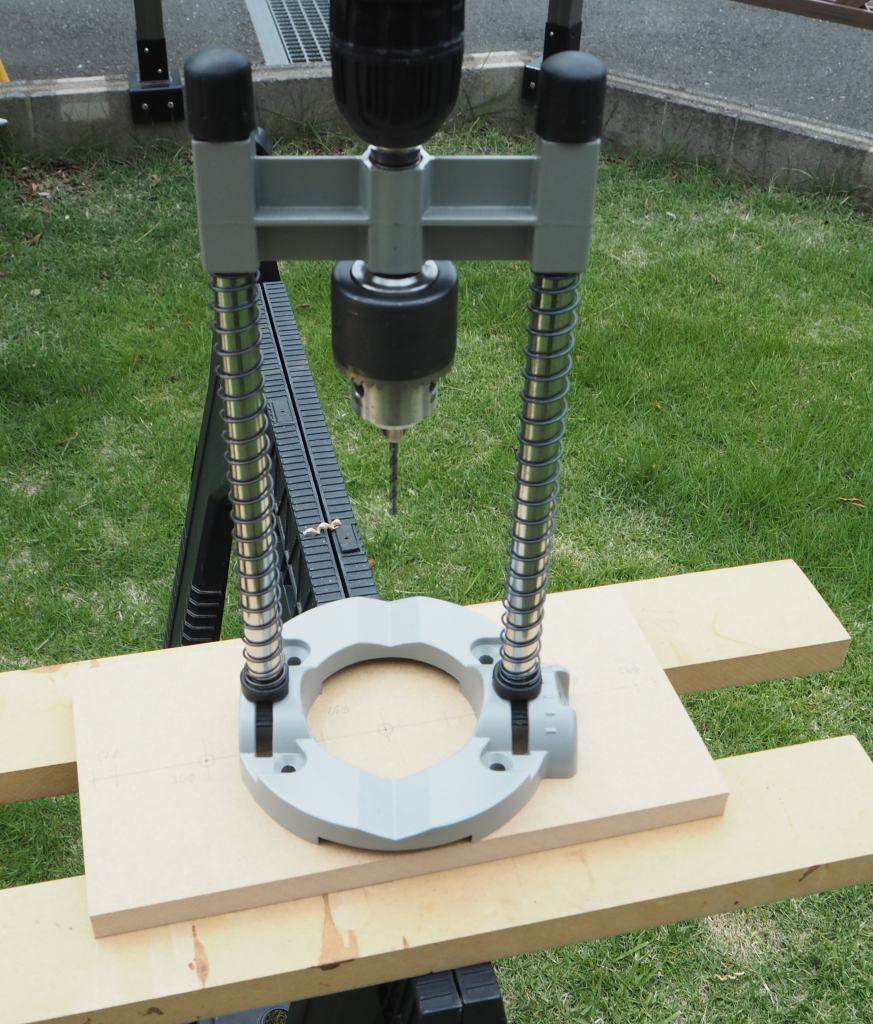

下穴を空けるときは、垂直を出すためのドリルガイドを使います。こんなヤツです。正確に超垂直なわけではないが、目見当によって垂直を出すよりは十倍マシ。

一挙に大穴を空けるのではなく、小径から徐々に穴を広げていきます。
一番最初に回すときは、いったん電動ドライバーを逆回転モードにし、アタリを付けながら台座をこじるように揺らします。そうすると、台座の正しいセンターが出て歯が垂直に入っていくようになります。（言葉で説明が難しんですが私用のハウツーです）

センターが出たなと思ったら、正回転に戻して一挙に穴を空けます。

ドライバー（ここではスピーカーのこと）の開口を空けるためのセンター下穴は、板を貫通する必要がありません。板厚の半分くらい彫り込めばジグが入るので、十分です。

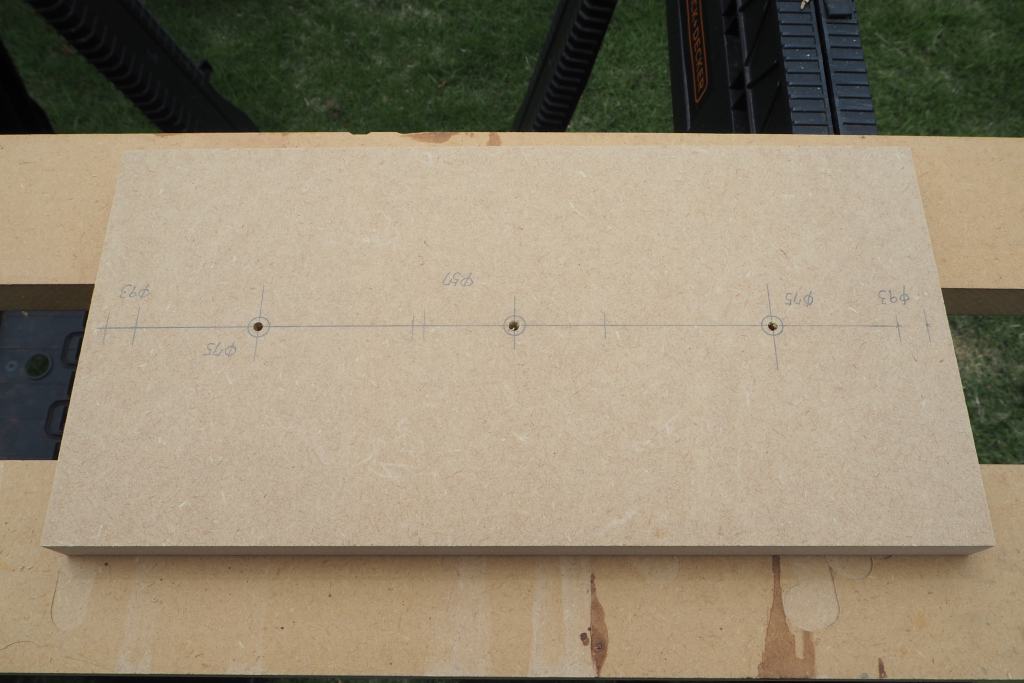

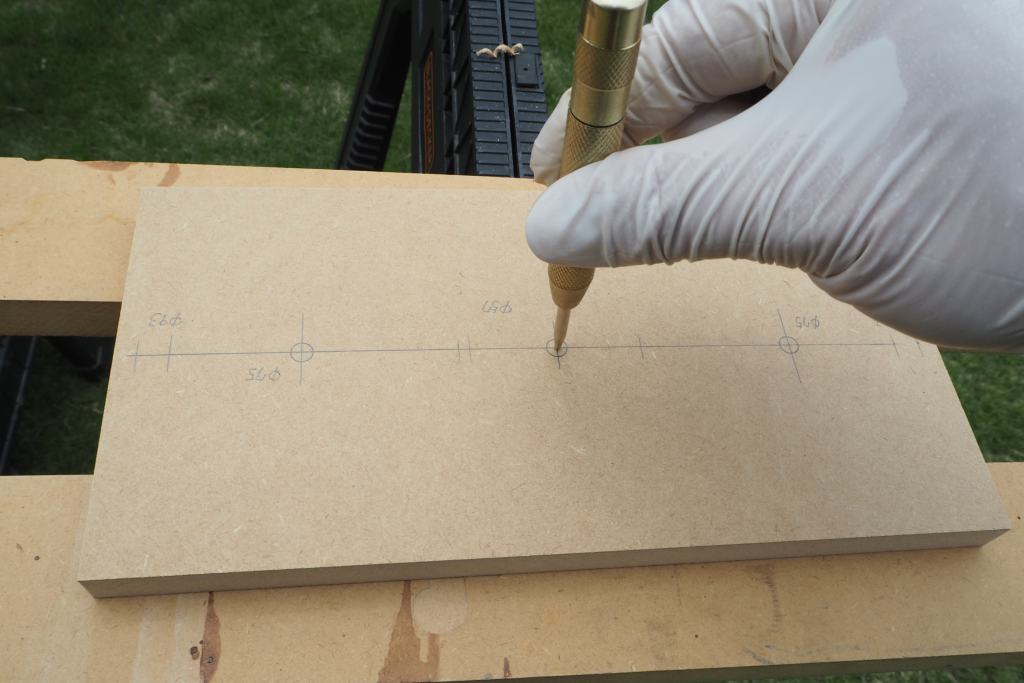

フロントセンターバッフル。
最初は小さな穴から始めて、

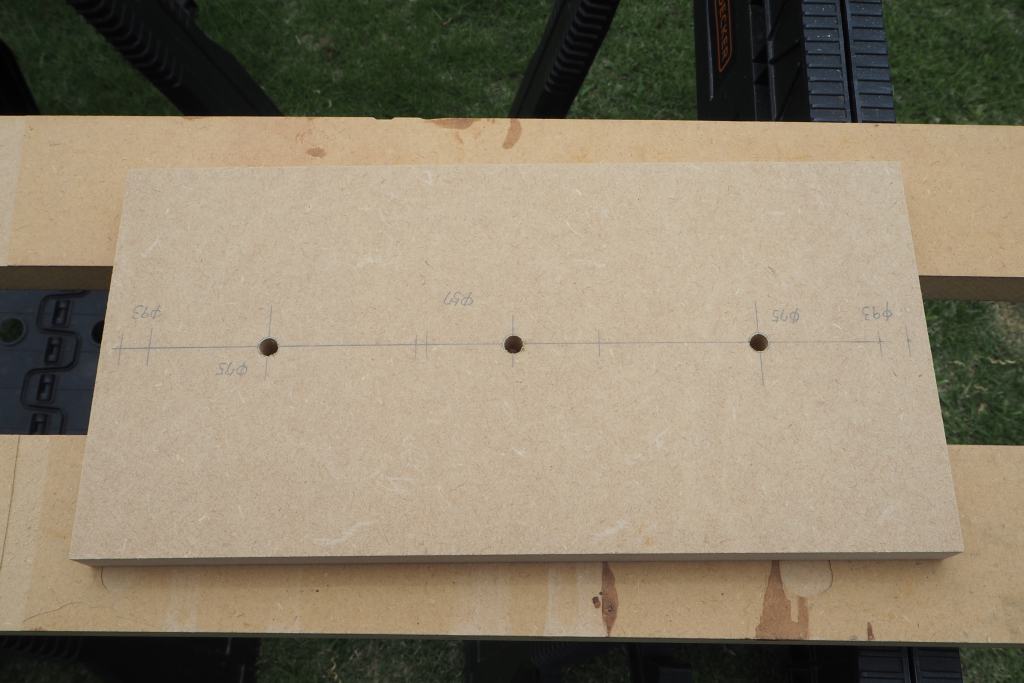

3段階くらいで穴を広げます。ドライバー開口のセンター下穴はΦ6.0mmピッタリです。
この穴をコンパスセンターにして、ぐるりとフラッシュマウント加工、次いで開口加工をします。

こちらはマイクロサブの天板。ほかの板も、ポンチングしてどんどん下穴を空けていきます。
手数が多く疲れますが、ここの精度を出さないと後で苦労します。後で補修に苦労しないため、今、苦労しておきます。

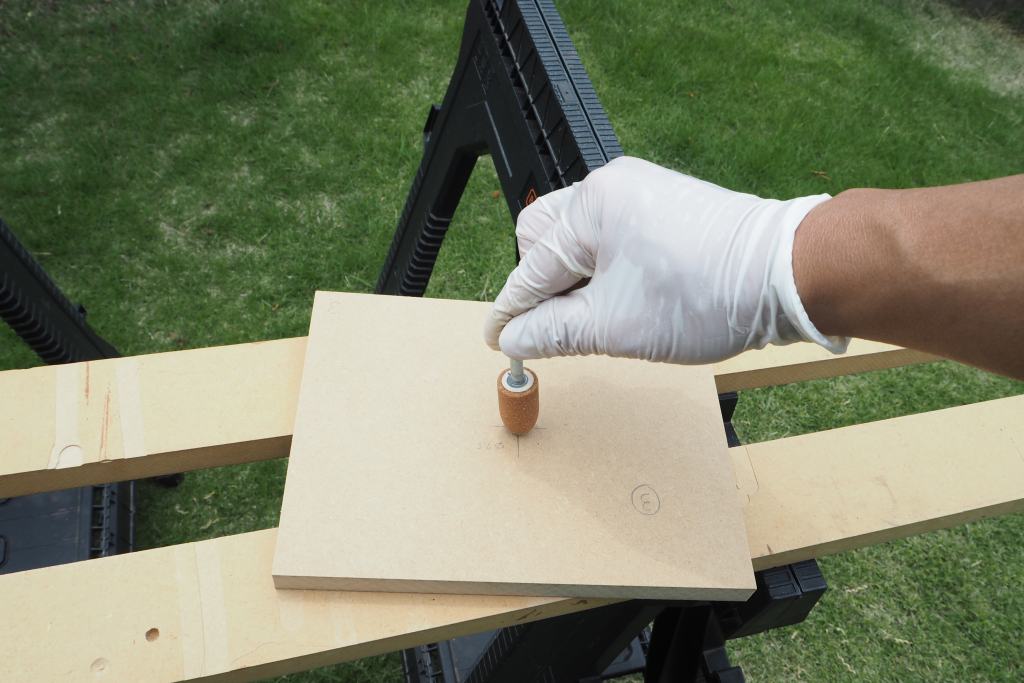

部位によっては、やすって穴開口のバリをとりキレイにしておきます。主にねじ穴などですね、

板の外周過ぎて、垂直ドリルガイドが脱落しちゃいそうなときは、このように端材などを外周に敷いて補助します。

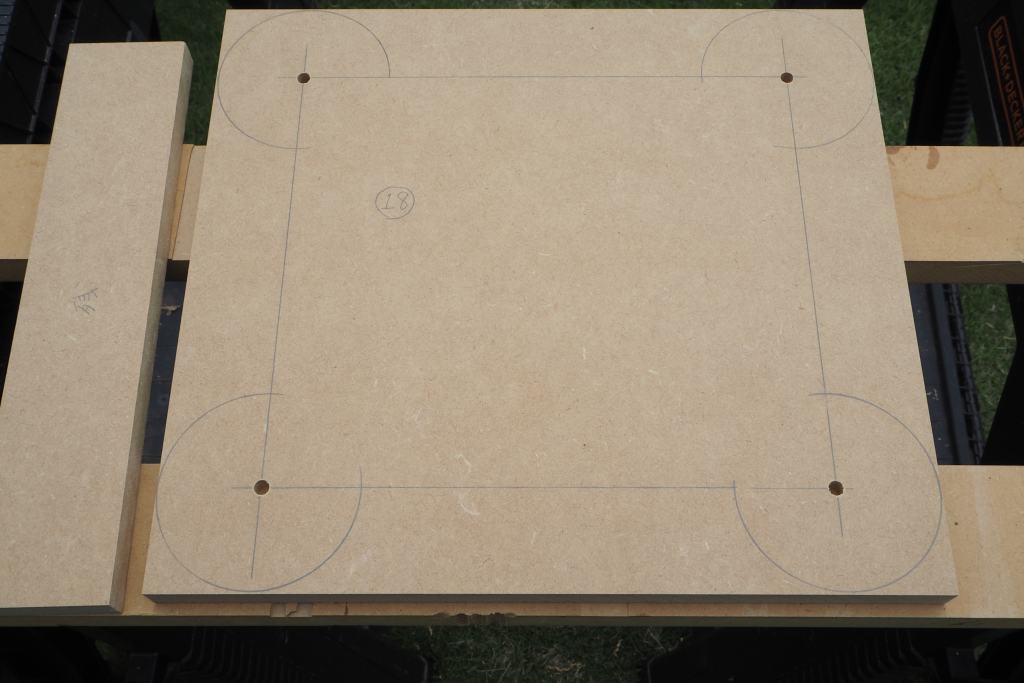

ミッキーさん板（ベースアンカー）の下穴加工も済みました。この穴を、最終的には目隠しして塞ぎたいので、貫通はいけません。

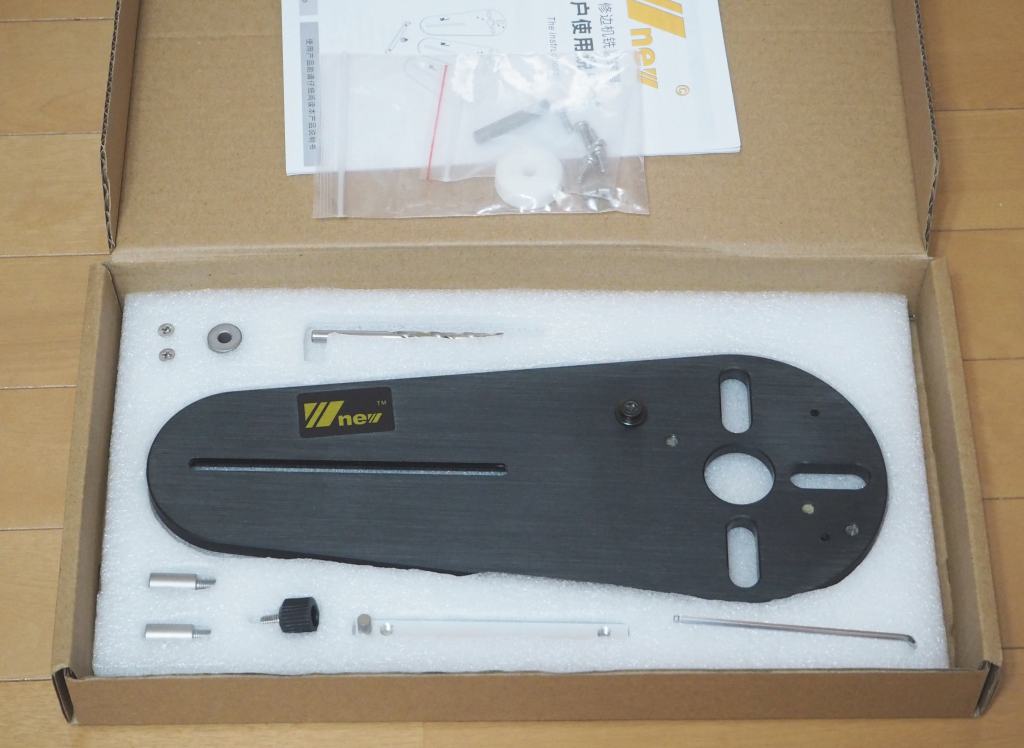

さて次回、この回転ジグを使って、ドライバーの取付穴を空けていきたい。・・・と言いたいところですがその前に。

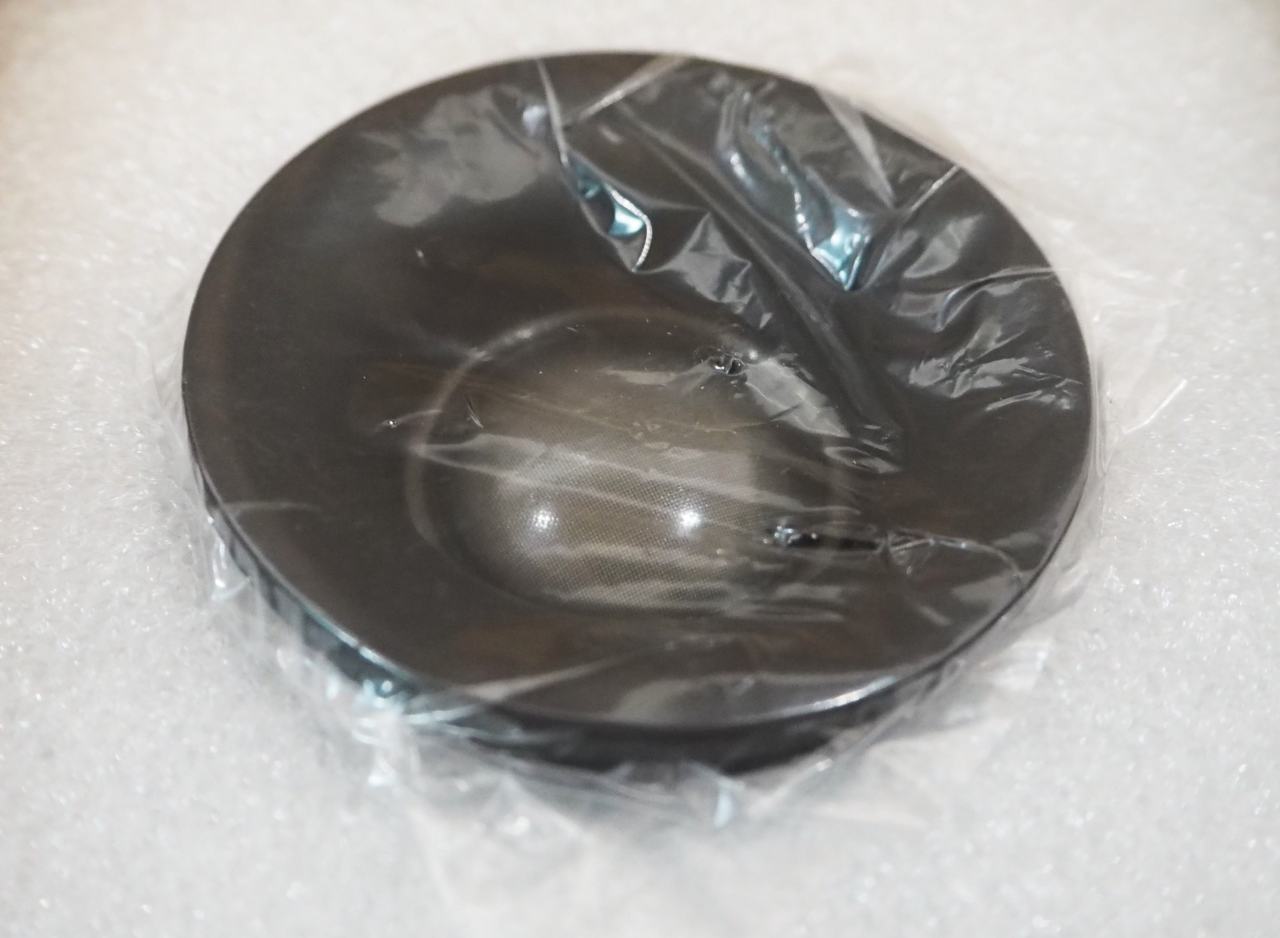

トゥイーターの選定を忘れていました。∑(>o<;;)

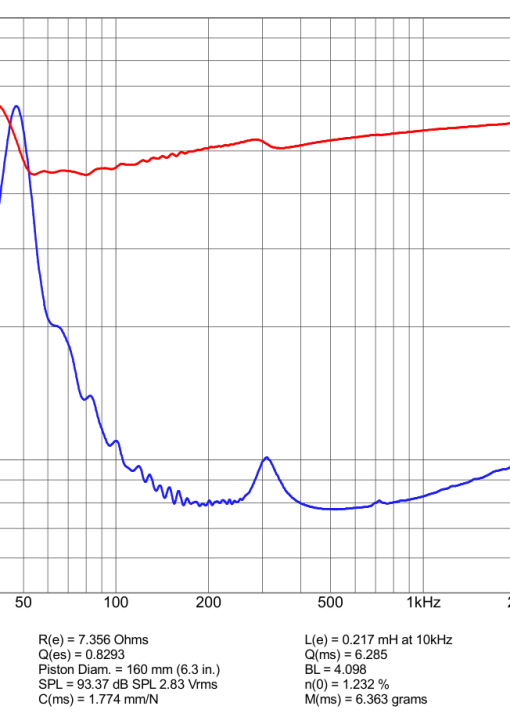

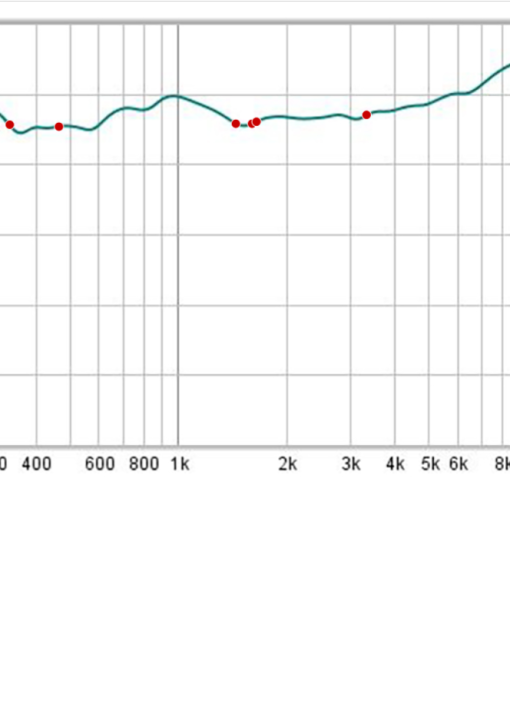

2種のトゥイーターの測定と音出し、試聴試験をしなければ穴が空けられません。

ケッコウメンドクサイ

それにしても私はスピーカーのことをドライバと書くもんだから、電動ドライバなんだかスクリュードライバなんだかラウドスピーカードライバなんだか判らず、記述が混沌としますね。
