MX-1000H (4)ボード加工図面

ほまげの設計概要を続けます。

ボード加工図面の制作

3D-CAD設計が完了したので、それを元に板取りの図面へ転化していきます。
実際には、

　板取りが破綻する→設計を見直す→3Dを修正する→板取りへ反映する

のPDCAループを何度も繰り返して、最終的な設計へ辿り着いています。

最終的なボードカット図です。　[2024/5/13改訂]
1920 x 910 (3″x6″) x15mmt のMDF1枚。
複雑な構造かつ大型なので、サブロク1枚ではとても収まらないだろうと思っていましたが、分厚いアンカーベースと共に1枚で収まってしまいました。ですのでコストも最小限です。

上図で切り出した部材は、このままでは使えませんので、自身で二次加工を行っていきます。

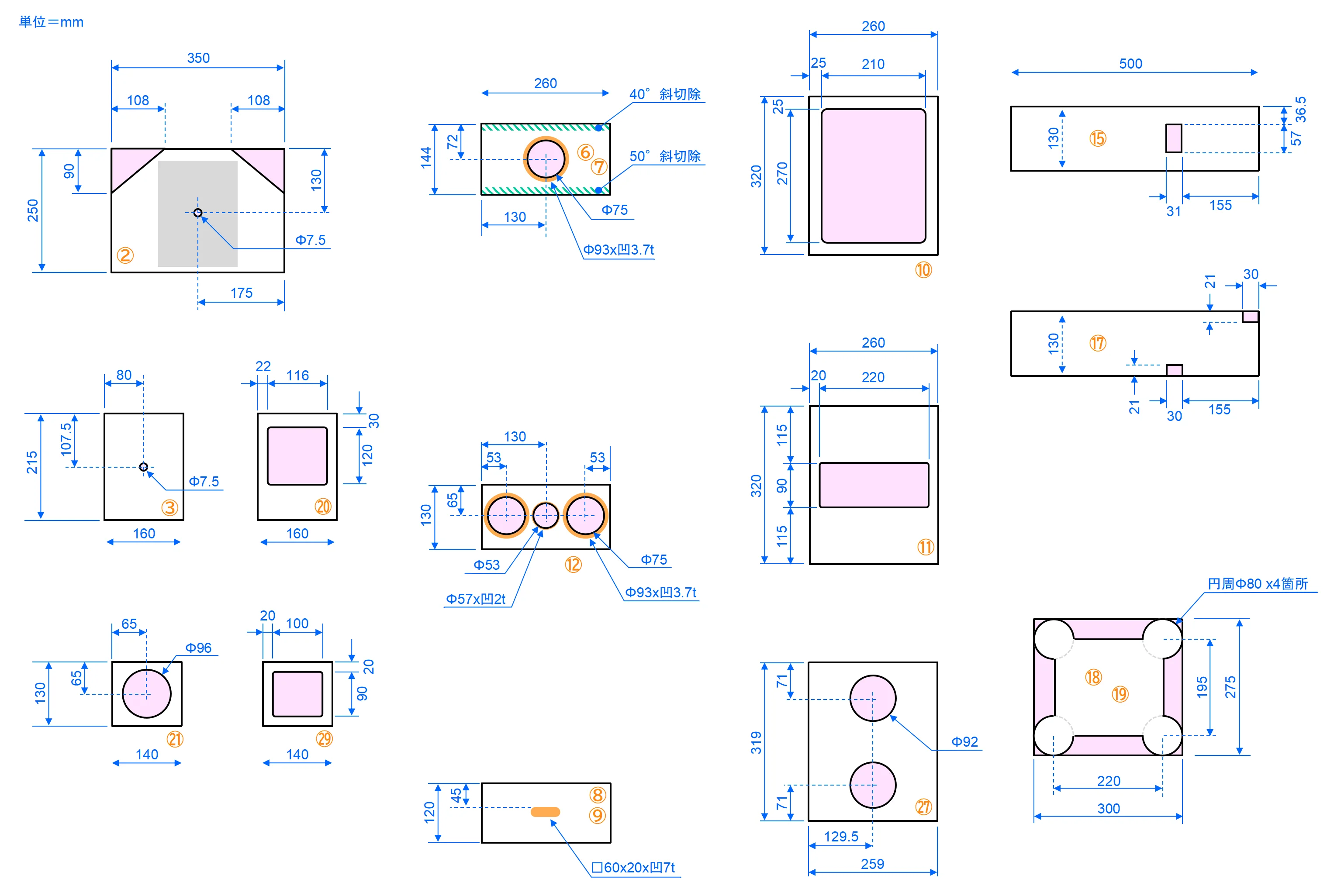

加工図は以下のとおりです。

■ピンクは不要部分。
しかし一部は制作完了まで棄てずに持っておくと、緩衝材や塗装台などに使えて、イイ事あるかも知れません。
■オレンジはトリマーでの溝掘り部分。
■緑の斜線は斜めカット切除する部分。

すべての2次加工はドリルとトリマーを用いた切除と形状加工です。
量が多くけっこう大変な作業です。もしこの二次加工を全部外注すると、猛烈な金額上昇になって予算オーバーです。
