MX-Λ (5)3D-CAD設計しておいた

百均部品で造る、1000円予算の天変地異なラウドスピーカー・プロジェクト。
MX-0001Λ（らむだ）。

今日はCADの話。
ΛについてはCADまで描き起こすつもりは有りませんでした。なんだけれど、組立図面を作るに際して、どうしてもCADを描きたくなった。面倒くさいんですが手抜きで少し描きました。

ドライバーはネット上のありモノを流用させてもらいました。
メンブレンとサラウンドだけ置換して描き直しました。

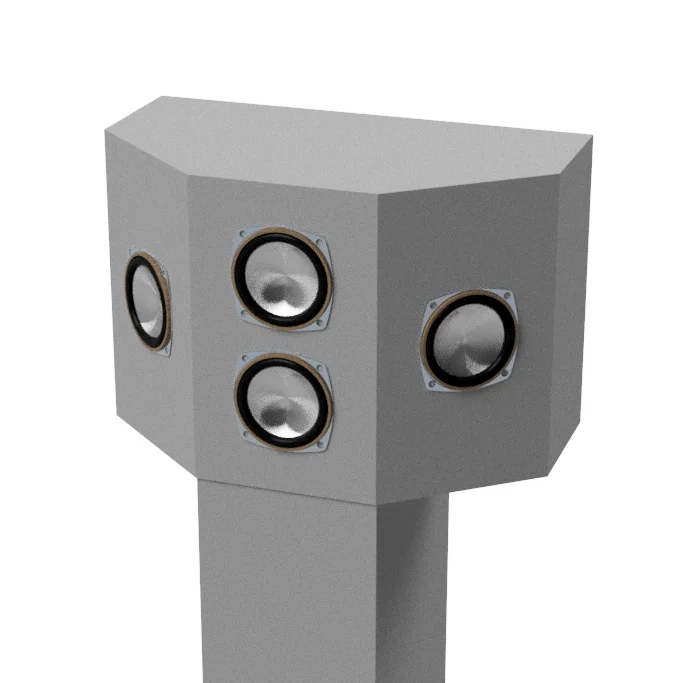

ヘッドだけ見ていると、立派なんですけどね。

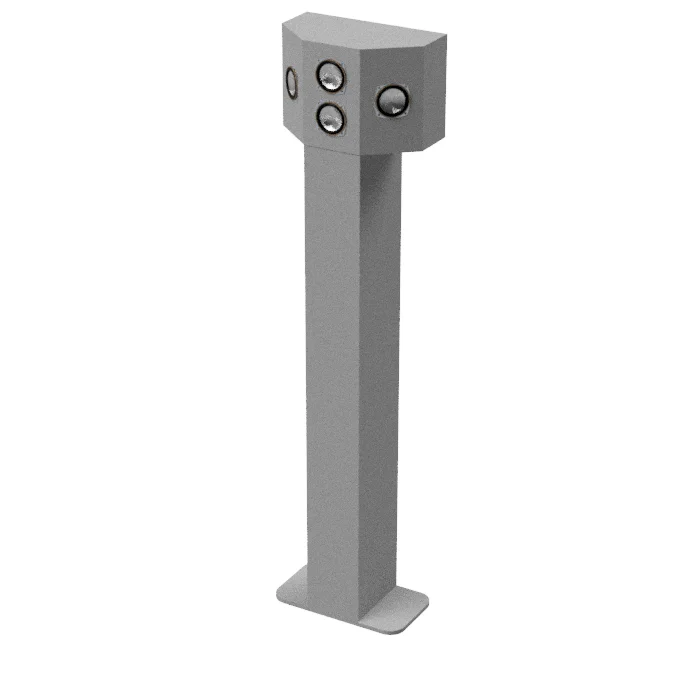

全体像はこれですよ。

MX-1000も奇っ怪なルックスでしたが、それに輪をかけて、Λはなんでこんなにキモい外観になってしまうのか？
それは細長いからだと思います。どうしてこんなに細長く見えるのでしょう。それは、マトリクスヘッドが驚くほど小さいのです。大人のオトコの人が手のひらを拡げてみてください。その手のひらより、このヘッドは小さいです。だから細長く見えてしまうというわけ。これだけ小さいと、邪魔にならずに収納できそうです。

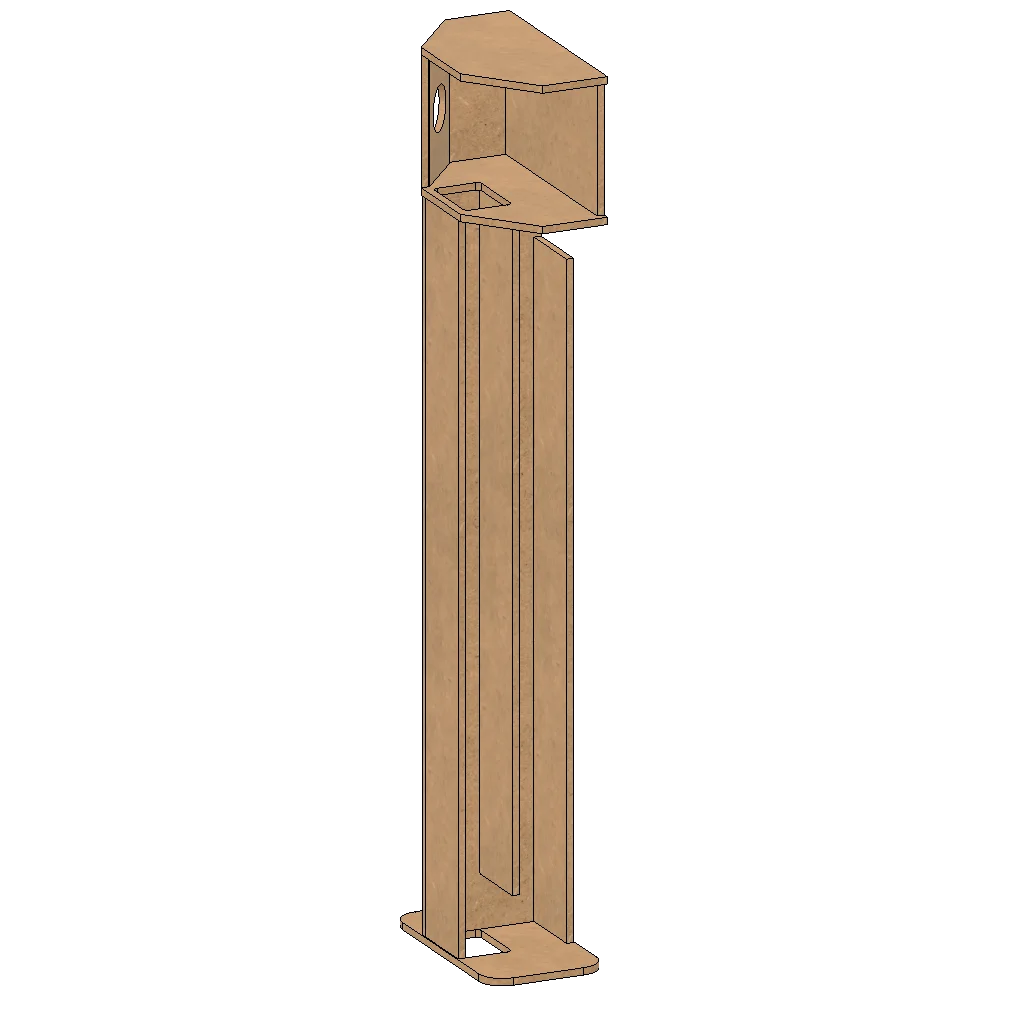

下図はTLsのロードのようすです。

折り返してヘッド後方の上部から音が吹き出します。
底板にはなぜかメンテナンスホールが空いています（笑

この穴から、スタッフィング材を出し入れして、調整を行うという算段です。ドライバー穴からはとても手が突っ込めません。小さすぎて。底板は、平らな床に置くことで穴を塞ぐという仕組みです。
