IRリモコン・ストラクチャー

本日ご紹介する案件は、今後いっさい、
　古いリモコンを探して買い求めたりする必要がなくなる
　世界中のIRリモコンを全部手に入れたのと同じ
というスキームです。

みなさまも経験がありませんか？

• 中古の機器を購入したら、赤外線リモコンが欠品していて使えない
• 長年愛用していた装置のリモコンが故障した、または壊してしまった

そんなとき。メルカリ、ヤフオク、ハードオフで足元をみて高く売りつけられている、レアな中古のリモコンを買い求めたりする。でもちょっと待って。

そんな事をしなくても、今日ご紹介する方式で、今後一切「IRリモコンの欠品で困ることはなくなる」のです。

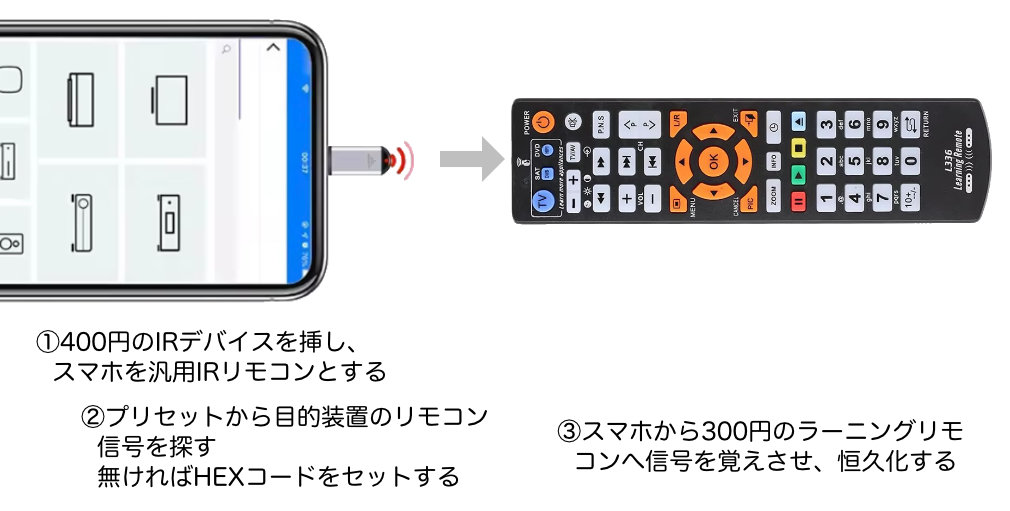

具体的には、以下の手順です。

1. スマホがIRリモコンとして使えるIRデバイス(400円台)をUSBに装着する
2. IRリモコンAppをインストールする
3. Appのリモコンプリセットの中から目的の機種を探す
4. スマホから信号を発光させ、ラーニングリモコン(300円台)へ覚えさせる

これだけです。簡単でしょ？　投資額は最小だし、激安なのだから壊れたら再購入してもいい。

もちろん、3.で止めたっていいんですよ？

スマホでも立派にIRリモコンになるんだから。ただ、ちょっと考えてみてください。皆様もご経験があるのでは？

• わざわざIRをUSBへ挿す
• わざわざスマホのロックを外して起動する
• 数百のAppのなかから、リモコンAppを探して起動する
• リモコンする機種を選ぶ
• ボタン押す

・・・って、、、ここまでで何秒？

スマホでリモートできる機器って多いけど、なかなか使わないですよね。面倒だから。リモコンって固定ハードで手にとってサッと使えるからこそ価値があるんですよ。だから4.が必要になるというわけ。

もう無くなってしまった「ONKYO」のリモコン。廃盤になった「KENWOOD」や「TOSHIBA」のリモコン、大昔の「FUNAI」のリモコン。中古を買おうと思ったら、レアだからけっこう高くつきますよ〜

この方式の良いところは、「一度買ったら」もう世界中のリモコンを全部手にしたと同じ。というところです。もしプリセットの中に見つからなければHEXで自作したっていいわけですから。
　

なんでそんな事を始めたのかって？　そうなんです。YAMAHA AX-10をリモコンするためです。AX-10には標準でリモコンが付いていたはずなのですが、30年以上前の商品だから当然のように「欠品」です。YAMAHAの同等品を買うと数千円はしますよ〜。
最初はHEXコードを自作して・・・みたいなことを考えていたが、スマホでリダイレクトできる商品を見つけてしまったのが運の尽き、です。

それでは。早速、このNEWアイテムら、セットアップして使ってみましょ〜。

IRドングルの開封

私が買ったIRデバイスはこれ。Android用のIRドングルはものすごい種類が中華から売られていますが、どれも中身に大差はないでしょう。ただ、微妙にドライバが整合せず使えないアプリも存在するそうです。

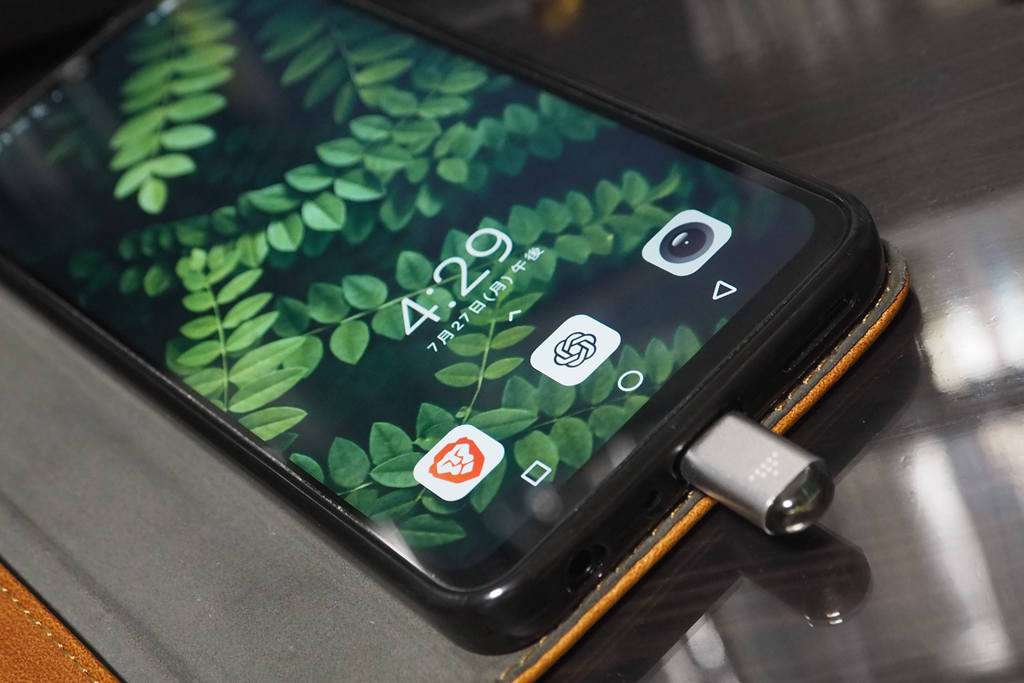

ラバーのカバーが付いていますが、これは単なる保護用・携行用。使うときには外して、AndroidのUSB端子へぶすっと挿します。

こう！！
　

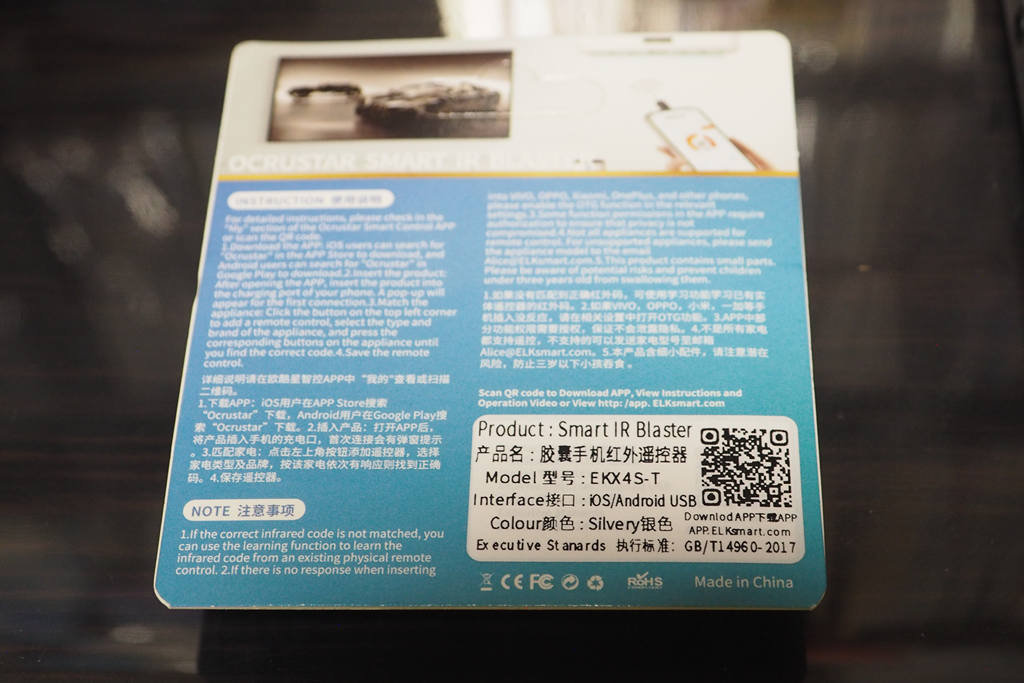

パッケージングの裏手にQRが。ここにアクセスすると、Playストアの推奨アプリへ誘導されます。

実はね。これらのIRドングルは共通性があるから、別のアプリだって全部動くのですよ。

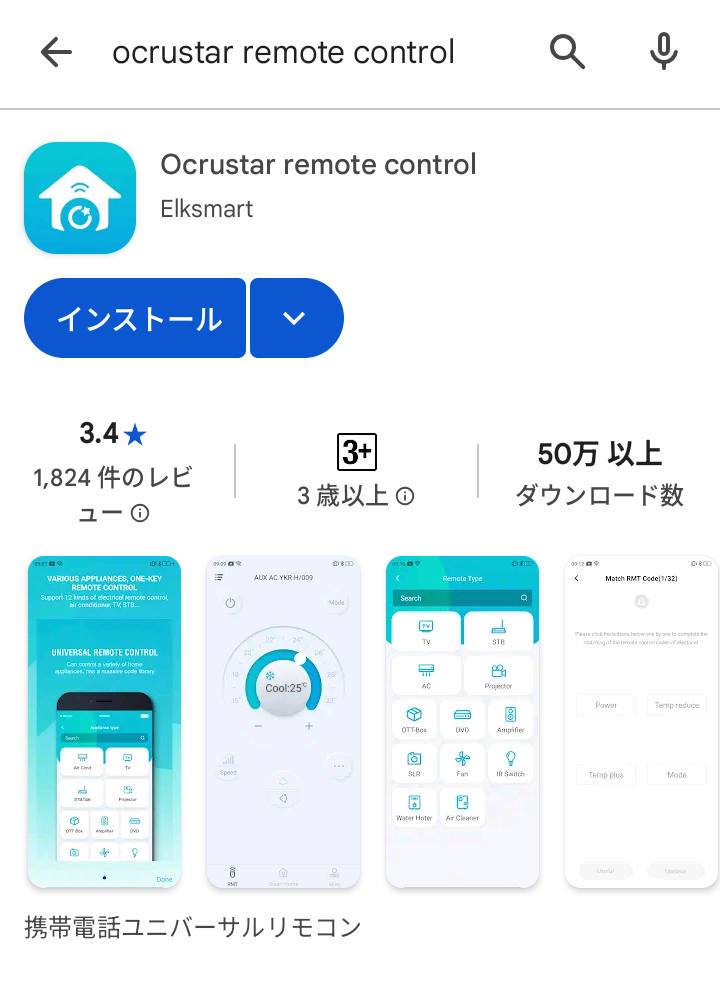

誘導されたのは [Ocruster remote control]。

最初に誘導されたこれが一番良かったので、結局これを使うことに。

他にもアプリ選択肢はたくさんあって、例えば

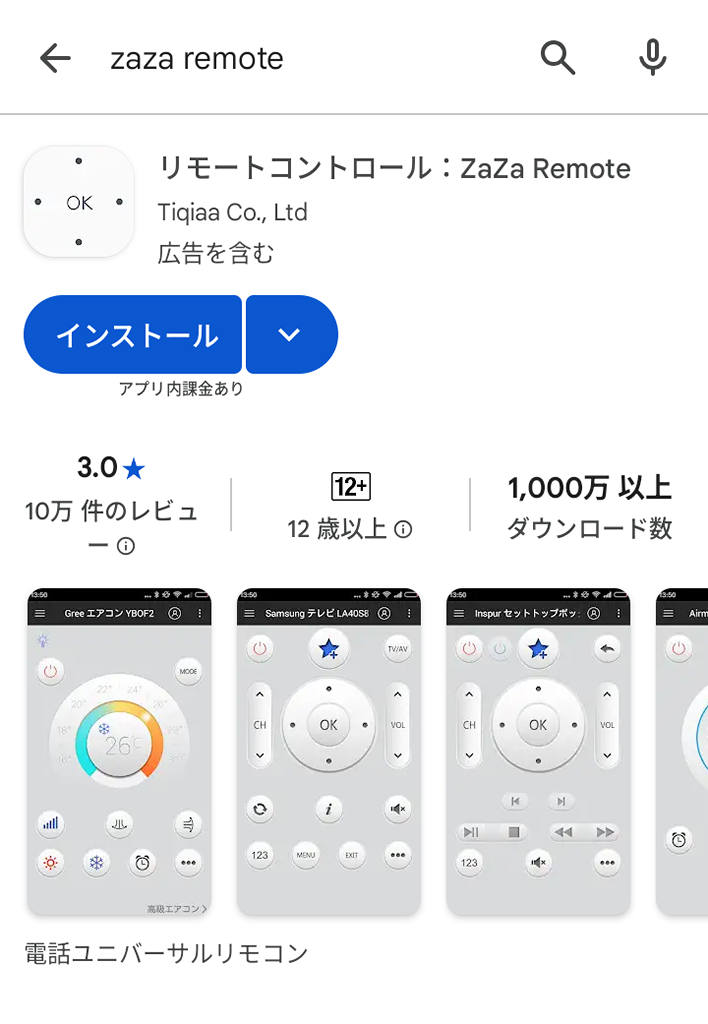

この[Zaza remote]は1000万ダウンロードと最メジャーなのですが。とにかく広告攻撃がすごく。
想像してみてください。リモート操作しようと思ったら、広告で数十秒待たされる（笑）秒で却下（爆）

Ocrusterを使ったスマホリモコン化

ということで、Ocruster remote controlを中心に説明していきましょう。

App初回起動すると、まだリモコンが1機種も登録されていないので、「なんのリモコンを使うのよ？」の画面になります。これがつまり、「ライブラリ選択画面」。

[Ocruster]はなんと。8,000以上のブランドに対応しているという。ブランドだけで8,000ということは。リモコン信号種はへたをすると、数十万〜数百万モデルのレベル。大概の装置のリモコン信号はここで見つかってしまうでしょう。

でも WiiM/Linkplay や miniDSPは見つからなかった（爆

しかもOcrusterは「連絡をくれてコードを送ってくれれば、いくらでも追加対応するよ〜ん」という積極姿勢をとっています。HEXコードやNECコードは「世界中に」情報が転がっており、ほぼ入手可能。ベンダーもコード公開していることが多いです。だから、コードをDIY入力してもいいし、Ocrusterに追加してもらってもいい。どうですか？将来的にも「困る事」はなさそうですよね。

つまり、大袈裟には「全世界の全デバイスのIRリモコンを手中にした」と同義なのです。

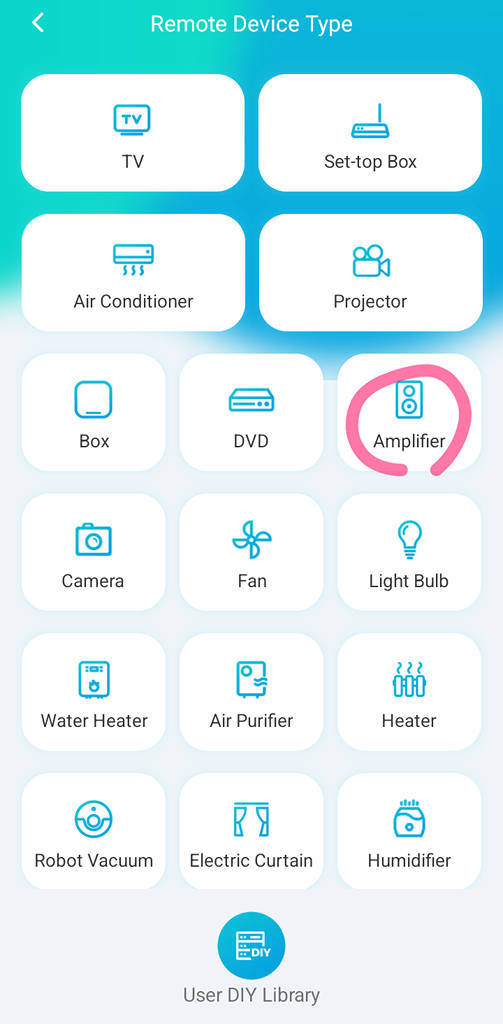

今回、私が狙っているのはヤマハアンプのリモコンなので、[Amplifier]を選択します。

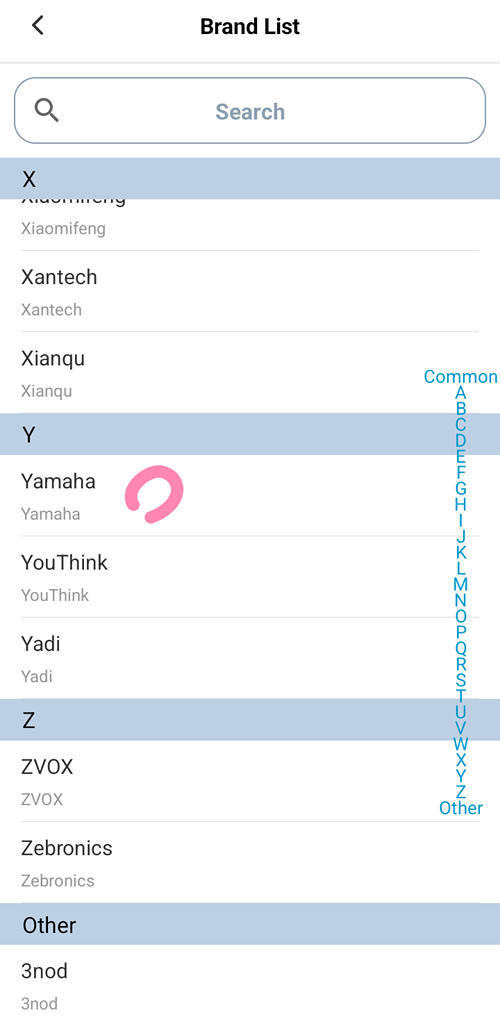

Brand List。ありますね、[Yamaha]。

YAMAHAのアンプ]といってもいくつかパターンがあるようです。このAppではモデル名を選択するのではなく、テスト信号に実機が反応するのかどうかで、パターンを同定するようです。

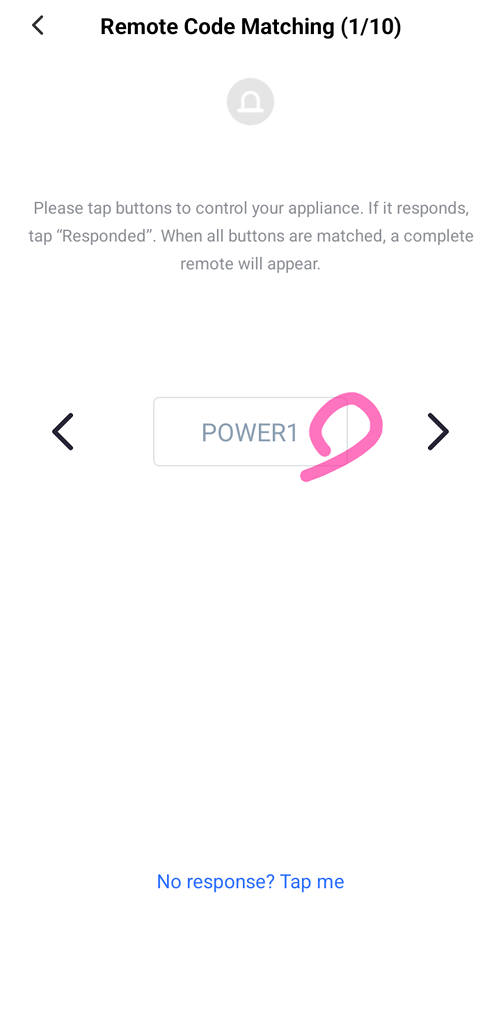

[POWER1]を押してみます。

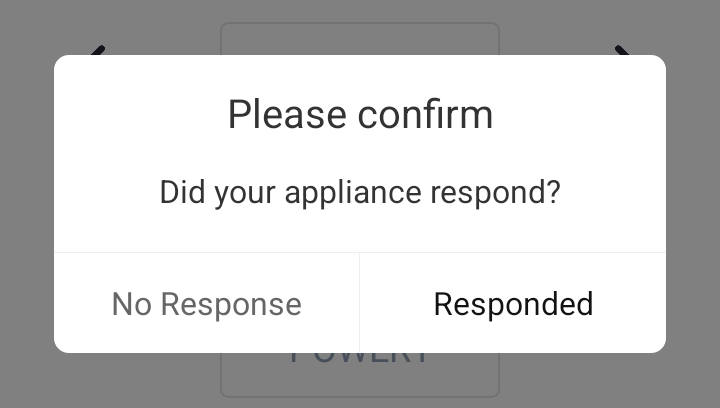

ここで、実際にYAMAHAのアンプが反応したら、[Responsed]を押します。無応答なら別のパターン信号を試す必要があるので、[No Respose]を選びます。
YAMAHAは現在解体中だから、もちろん実際に応答することはありませんが（笑）
　

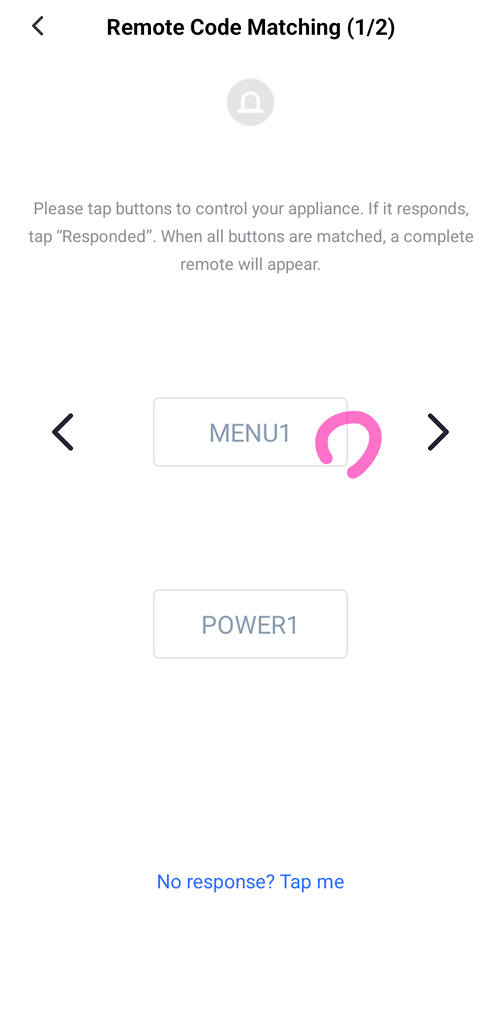

次に[MENU1]を押して応答をみます。応答したらパターン1で確定です。
　

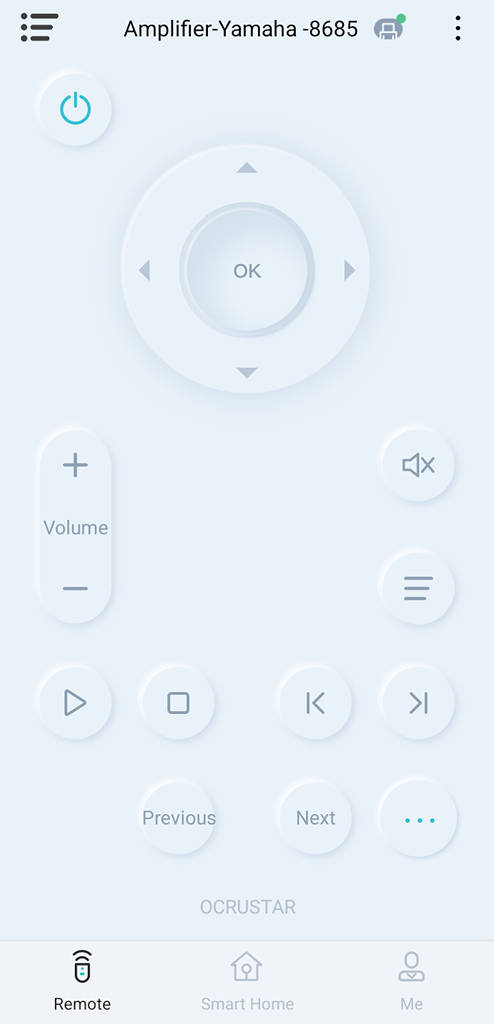

パターンが確定すると、リモコン画面が現れます。これで「スマホを使ったIR操作」はできるようになったわけですね。ちなみに、このリモコン画面は自由編集可能。レイアウトも文字列も自在に変えられます。
私の場合はスマホをリモコンとして常用することはまずないので、編集することもありませんが。

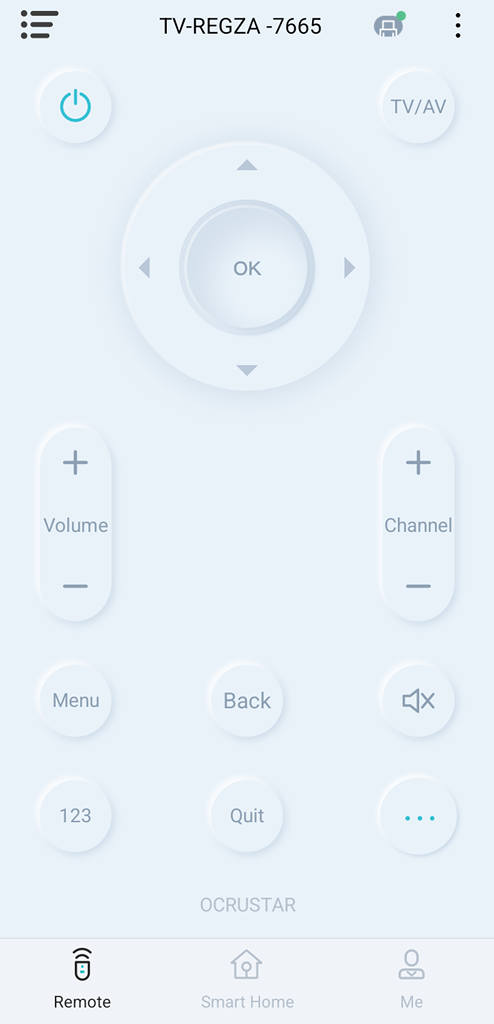

で、YAMAHAアンプでは実動作実験にはならんので、REGZAのリモコンを仕込んでみることにしました。

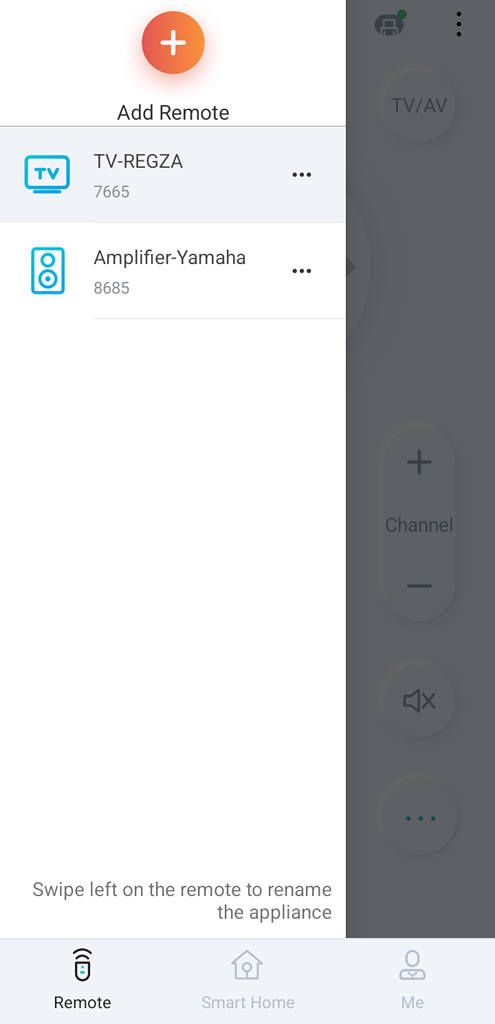

複数デバイスのリモコンを仕込むと、こんな風にリモコン選択ができるようになるというわけ。
　

で、実験中に気づいたのですがUI言語選択があり、そしてなんと「日本語」もある・・・！

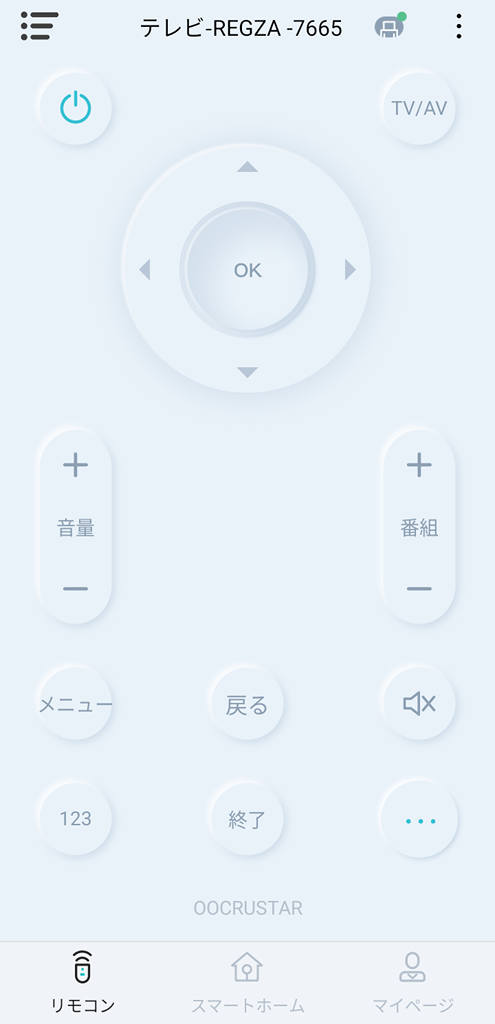

ご覧のとおり、UIもリモコンも日本語に。
これは英語の苦手意識がある高齢者には朗報かも知れません。私は英語ママの方が好きですが。

Ocrusterには当然「画面自動回転」機能も付いている。ドングルが画面の下部に着くから、画面が180度回転してくれないと使いにくいというわけです。ドングルが認識されていないと、画面は回転しません。
　

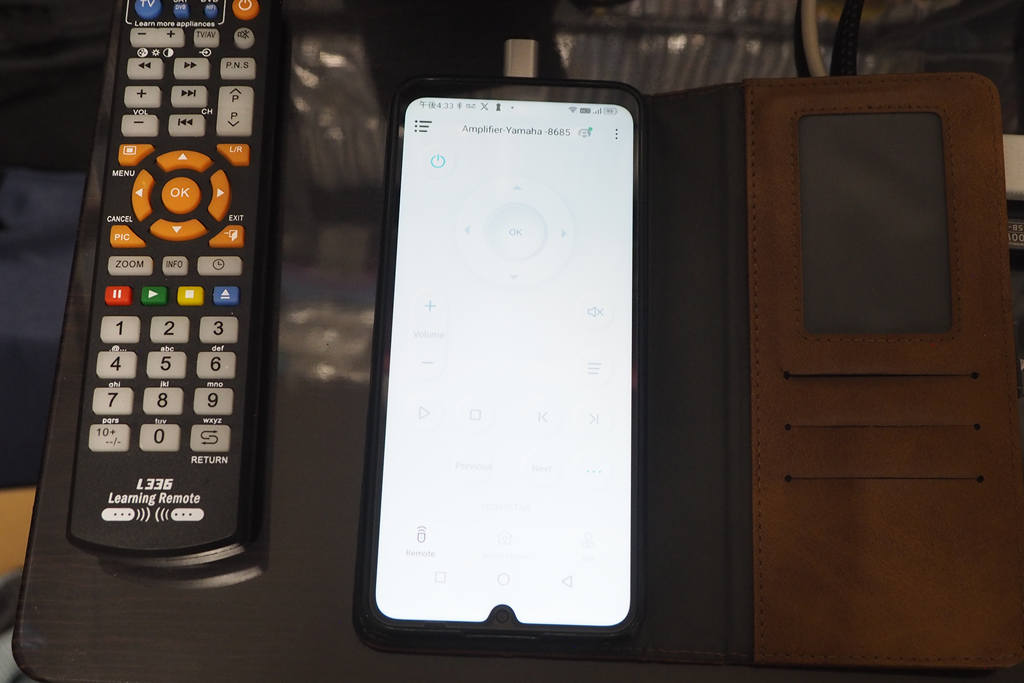

さて、右のスマホがIRリモコン化されたので、次にこれを左の一般リモコンへ転写していきましょう。
左のリモコンも中華製で300円ちょっとで買えます。

ラーニングリモコンへの転記

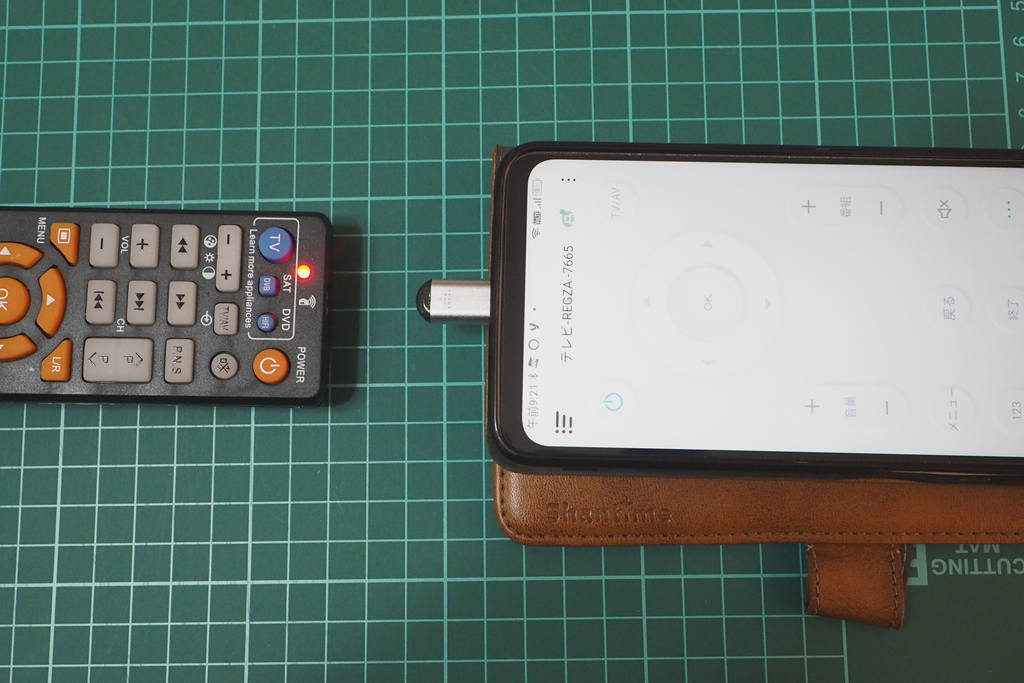

これはラーニングリモコンを一度でも使ったことのある方にはお馴染みですね。リモコンの受光部同士を向かい合わせ、発光信号を学習させます。今回のリモコンは4cm以上離した方が上手くいくようです。

今回のラーニングリモコンは3種類のデバイスのリモコンとして使えます。まずデバイスボタンを長押しして、ラーニングモードへ突入させてからボタン学習を行う仕様。ボタン学習は連続して行えます。

1. スマホ発光部とリモコン受光部を向かい合わせて4cmほど離す
2. デバイス[TV] [DVB] [HiFi]いずれかのボタンを長押ししラーニングモードに
3. ラーニングモードになるとLEDが点滅を始める
4. 学習リモコンで学習させたいボタンを短押しする（例えば電源ボタン）
5. するとLEDが点滅から点灯に変わり、ボタン学習状態となる
6. 点灯が終わらないうち、すかさずスマホ側の「電源」ボタンをタップ
7. ボタン学習が正常に終わると再びLEDが点灯から点滅へ変化

以下、すべてのボタンについて4-7を繰り返します。

今回はTVの電源ボタンと音量＋ーボタンだけを学習させ、TVへ向けてみました。
当然ながら、正常に動作しますね。
　

無限に広がる可能性と汎用性

これまでの私達。

たとえば、古いテレビ。古いミニコンポ。古いカセットデッキ・・・。
「どうやらリモコンにも対応していたらしい」という事が分かっても、欠品していることが多い。

仮にリモコンだけを中古で見つけられても、妙に高額だったりする。リモコンを買い漁ればせっかく安価で入手した中古デバイスの価値も貶めることになりかねません。でもリモコンが無いと価値半減未満の装置だって在る。

しかし、これから。どんなにリモコンが欠品していても、大丈夫です。世界中に大概のデバイスのリモコンコードが転がっているから。

仮Ocrusterにプリセットコードが無くても大丈夫。HEXコードやNECコードを入力して使えばいいのです。（その場合はOcruster以外を使います）

ライブラリのご紹介

ProntoHexなら：

プロトコル解析情報なら：

私の場合なら、なにもスマホアプリに頼る必要さえないので、
ESP32 + ライブラリ + LED でリモコン発光モジュール　を使って運用するでしょうね。

さらに。それをSwitchBotへ学習させれば、Alexa経由で音声コントロールも可能になる（既にオーディオでやっていることですが・・・。）
