LINE Clova (18)こんがり焼けたよ、基板が焦げた

LINE Clova編。

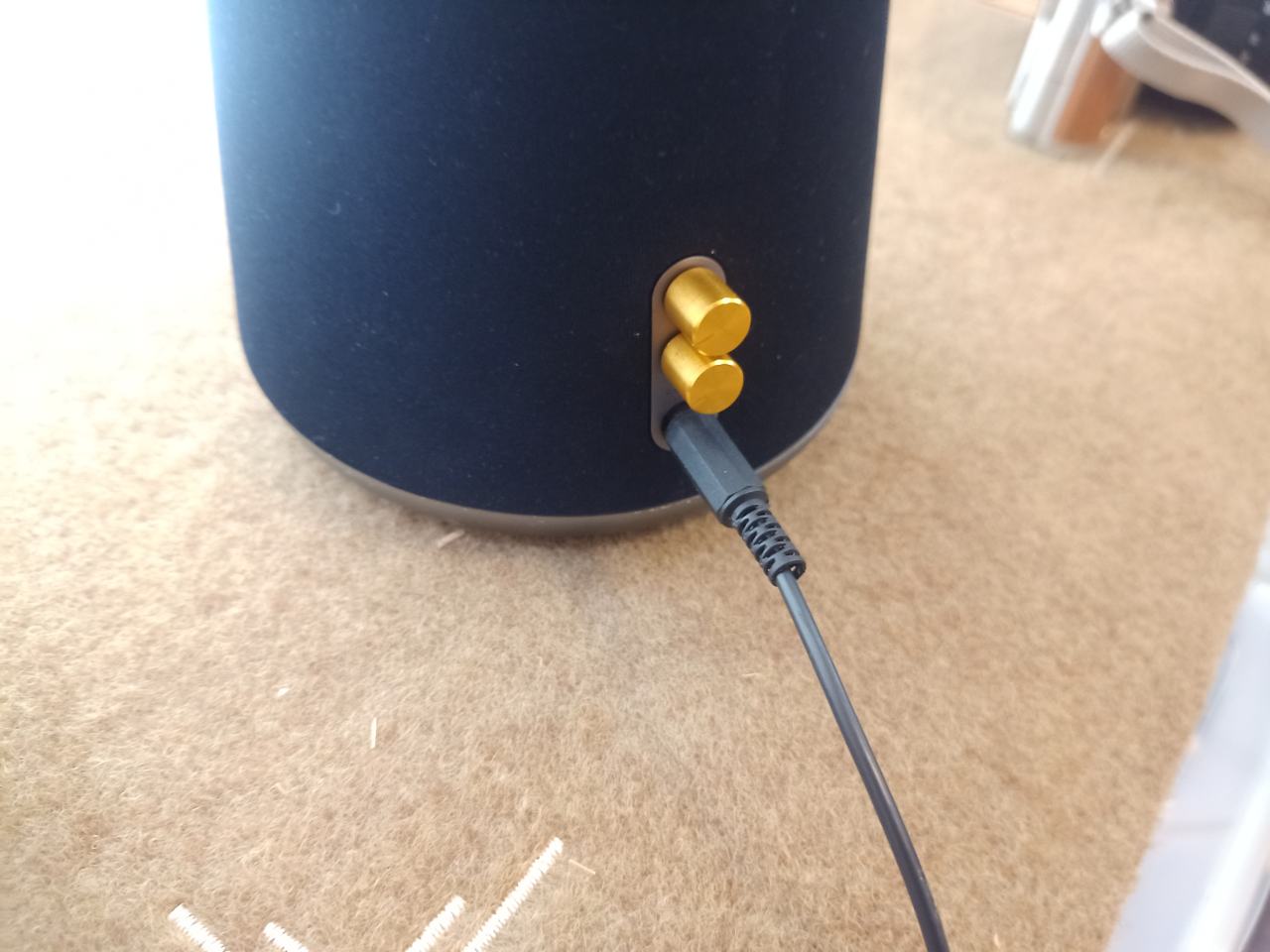

外観はいったん完成したけれど、手持ちのアダプタでは、DCプラグが刺さりません。

・・・

合うプラグを探し出して、手持ち不要12Vアダプタのケーブル末端をぶったぎり換装して、いよいよ電源投入。
いつもだったら入念な動作チェックを経てから閉腹するのですが、今回は事前の動作チェックをしていません。アンプの導通や音出しテストは以前十分にやったし、改造や配線中には導通と絶縁チェックを怠っていないので、まぁ大丈夫なんじゃないの？と楽観しています。

本機には電源スイッチがありませんので、プラグをぶすっと挿すことで電源が投入されます。BT基板のアナウンスが爆音（有名）の可能性がありますので音量は絞りきっています。

パキっ。

・・・・・・・・・・・・・・・・・・・・
えっ、何っ？？「パキっ」て？

聞き馴染みのある音です。これって半導体が爆ぜるとき/割れるときの音じゃ？
何分か待ってみてもBluetoothのデバイスリストにそれらしきものがリストアップされません。ただ、スピーカーからは電源投入時の形跡音があり、音が出そうなようすです。
なにやら焦げ臭い匂いも。。。ケーブルを抜いて、内部を確認してみました。

カバーを開けると、やはり強く匂いがします。嗅ぎ鳴れた香りというか、やらかした時特有の半導体が燃えた匂いです。クンクンと匂いを嗅いでみる。ふむふむ。本丸のアンプ基板は大丈夫そう。

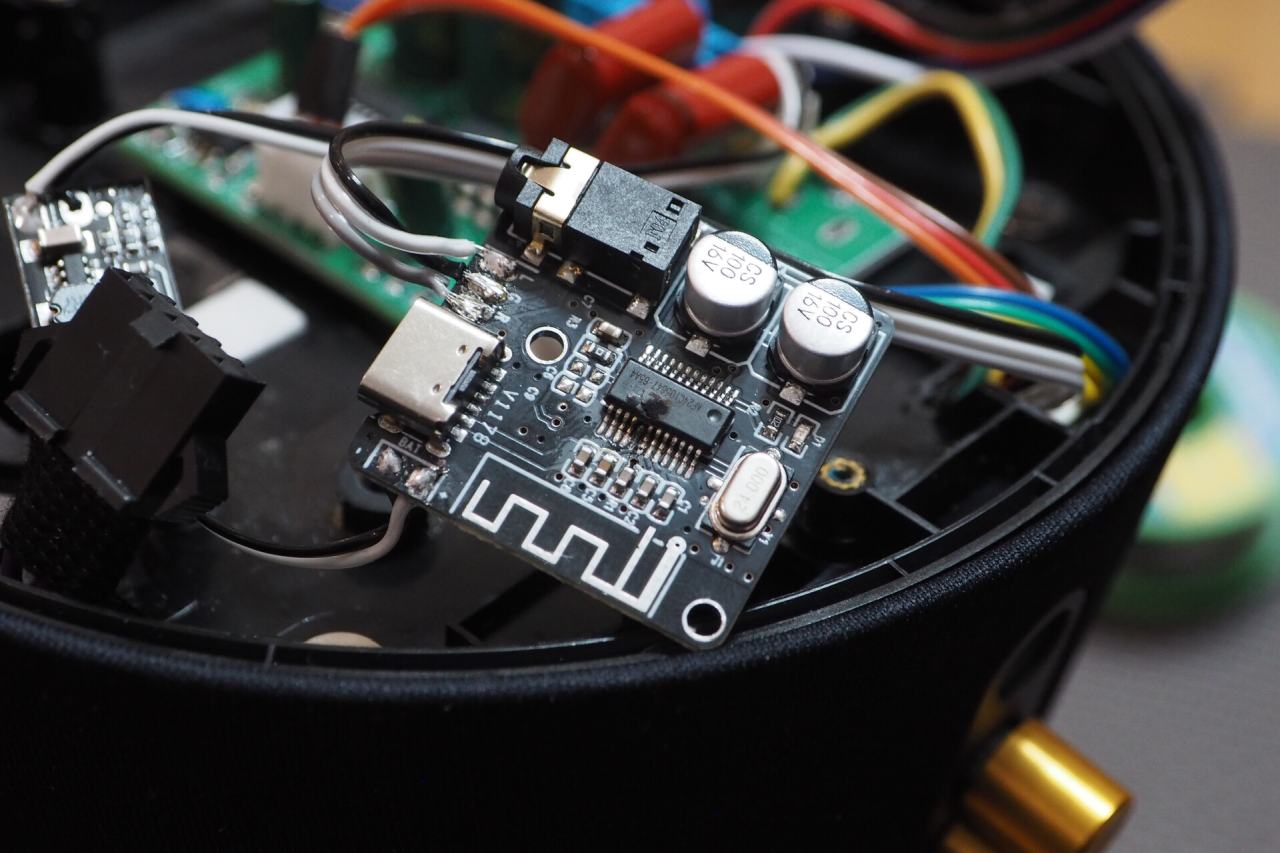

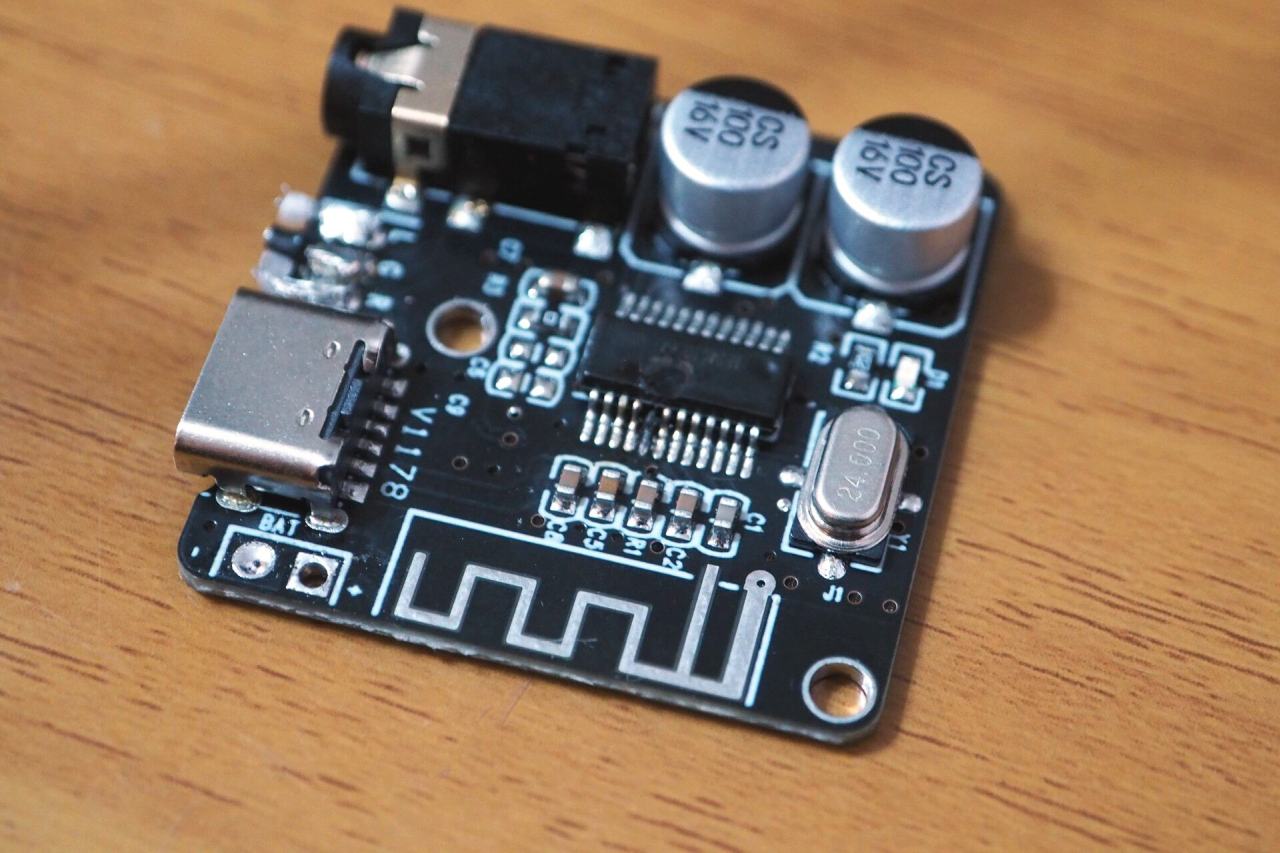

焼けたのはBluetooth基板でした。観察すると焦げたような/液漏れのような痕が見つかりました。

あら～

20番17番PIN付近が黒焦げになっていますよね。間違いない、これか。

Bluetooth基板を燃やしてしまいました。
念の為、表裏やパターンを確認しながら、電源導通や極性の間違いを確認。絶縁も問題なし。とくに間違ってはいないようす。思い当たる節があるのです。少し調べてみて、、、それがビンゴでした。

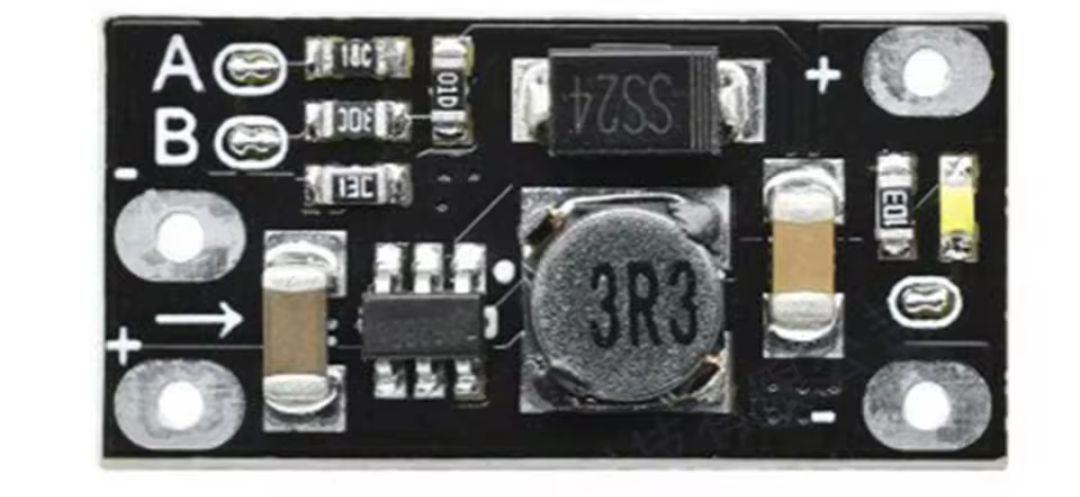

DC/DCコンバーターです。DC12Vをステップダウンして給電できます。小電力専用ですが、3端子よりはずっと小さくて便利。

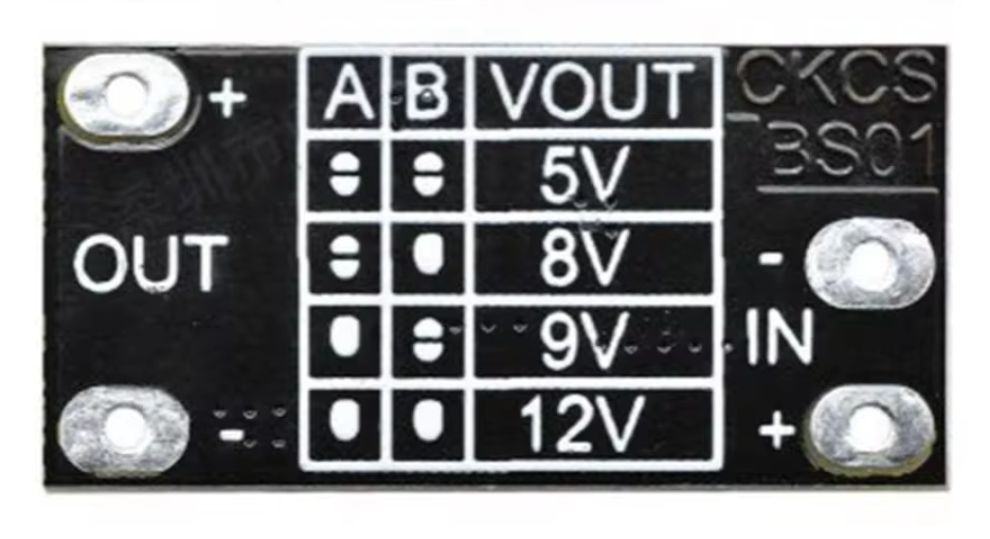

この基板の裏面にショートランドのアサイン図があるのです。
私はこの図を見て直感的に、

　　θ　＝ランドオープン

　　0　＝ランドショート

と把握しました。
だって絵面がそう見えるじゃないですか？

ところが、これが逆だったのです。かんぜんな知識・経験値不足です。この手のランド表記に精通していればこの誤解は無かったはず。さんざん資料を探したが何処にも載っていないぞ。ショッピングサイトを漁りまくって類似商品の解説の中でようやく見つけました。やはりビンゴです。

θはなんと、ランドをショートせよという指示だったのです。つまり何もしなければデフォで12Vってことね。

・・・私は5Vで動作するBluetooth基板へ＋12V掛けてしまったことになります。テスターで当たったら、確かに出力端から+12Vが出ているではありませんか。なんでテスターで出力電位を当たらなかったのだろう。悔やまれます。
ランドA,Bをハンダショートしてみたところ、無事に+5Vが出力されました。
それにしても、5V基板にたかが12V掛けた程度で燃えるものでしょうか？燃えるのですね、実際燃えたし。

最近の私は、なんらか必ずボケツッコミありますねえ。もうボケてんのかなぁ。
いえね、送料入れて250円内外の基板が焼けたこと自体に悔しさは無いですよ。ただ、今回のポカがたとえばダム建設とか橋建設とかだったらどうだったんだとか、せっかく楽しみにしていた完成がまた10日遠のいたことに嫌気がさすのみです。慎重さが足りなさすぎです。だって通電して出力電位を測るだけですよ？見込み発射やめろよ。

「急がば回れ」。

格言を思い出しつつ。次へ。
