MX-Λ+ (25)測定とNotchの確認

百均部品で造る、2000円予算の天変地異なラウドスピーカー・プロジェクト、拡張編。ほぼ完成ですが、実測していくつか気になる点を潰していきます。

ウーファーを足した時の特性

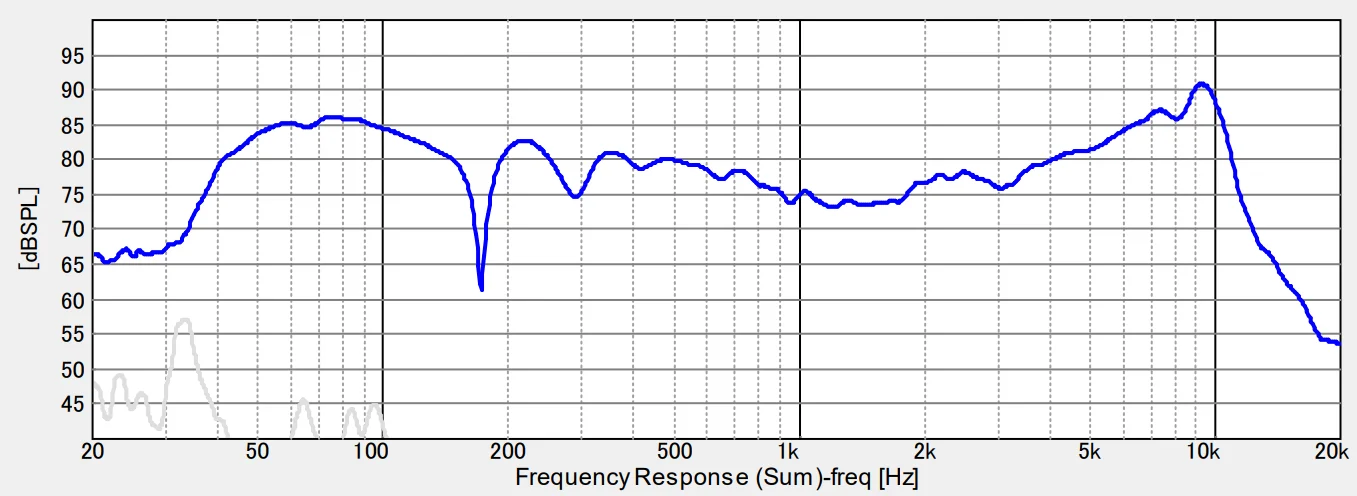

測定を実施しました。
500Hzくらいを境に近接場/遠点疑似無響となります。

みごとな吊橋形状です（笑）　ドンシャリ傾向。
180Hz付近がアコースティックXoverなのですが、かなり明快で深いNullが見えます。これはもしかするとウーファーが逆相の方が巧く繋がるのかも知れないです。だが、ウ～ン、もう一回開けるのかなぁ～、面倒臭いな。

音のバランスはｆ特のとおりで、ど派手で明快で演色の強いものです。低域下限は43Hzといったところ。通常の音楽再生用としては十分ですが、超Hi-Fi視点ではやっぱり足りないかな。ここから下がきっちり高品位で出ているかどうかで音響空間は異次元で差が出ます。

あとは予定どおり、高域のブレイクアップを潰して聴いてみたい。

ノッチの設計

以前近接場でドライバ実測した段階では、8.5kHzだったブレイクアップが、80cmの疑似無響では9.5kHz周辺へシフトしてしまいました。謎。
ドライバー間の個体差かもしれません。

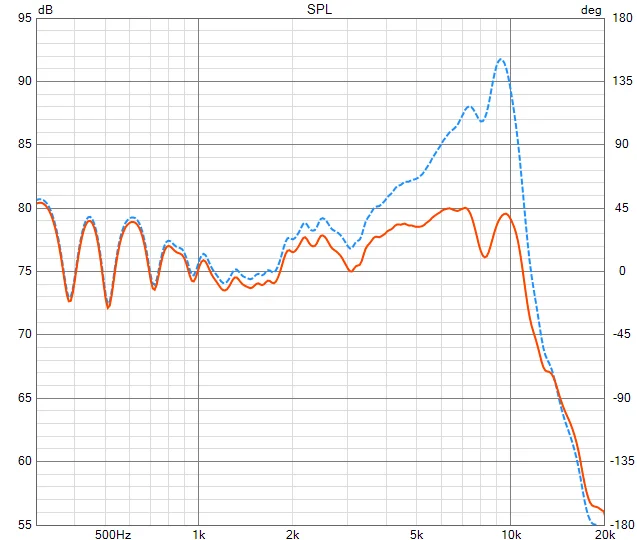

なんにせよ、ノッチの設計ももう少し高めにフィットするようにシフトしました。

手持ちのパーツのなかでフィッティングするよう努めます。

が、手持ちパーツで33Ωが無いんです。
27と33を発注し、当面は15Ωで妥協しました。結果としては15Ωでも高すぎるくらいでした。

キャパシタをどれにするのかも悩みました。適切な値をチョイスすると、どれもパーツが超高級すぎるのです。Audyn CapとかZENとか、どれも高級すぎる。さんざん悩んでSolenを投入しました。SolenのFastcapでもこのプア・ラウドスピーカーに対しては立派すぎます。本当はこういう用途の為にDaytonやBENNICや松下があるはずなのですが、残念ながら手持ちのパイには定数が無かったのです。だからといって、追加発注（投資）する気には到底なれない。だから高価なパーツを投入しました。

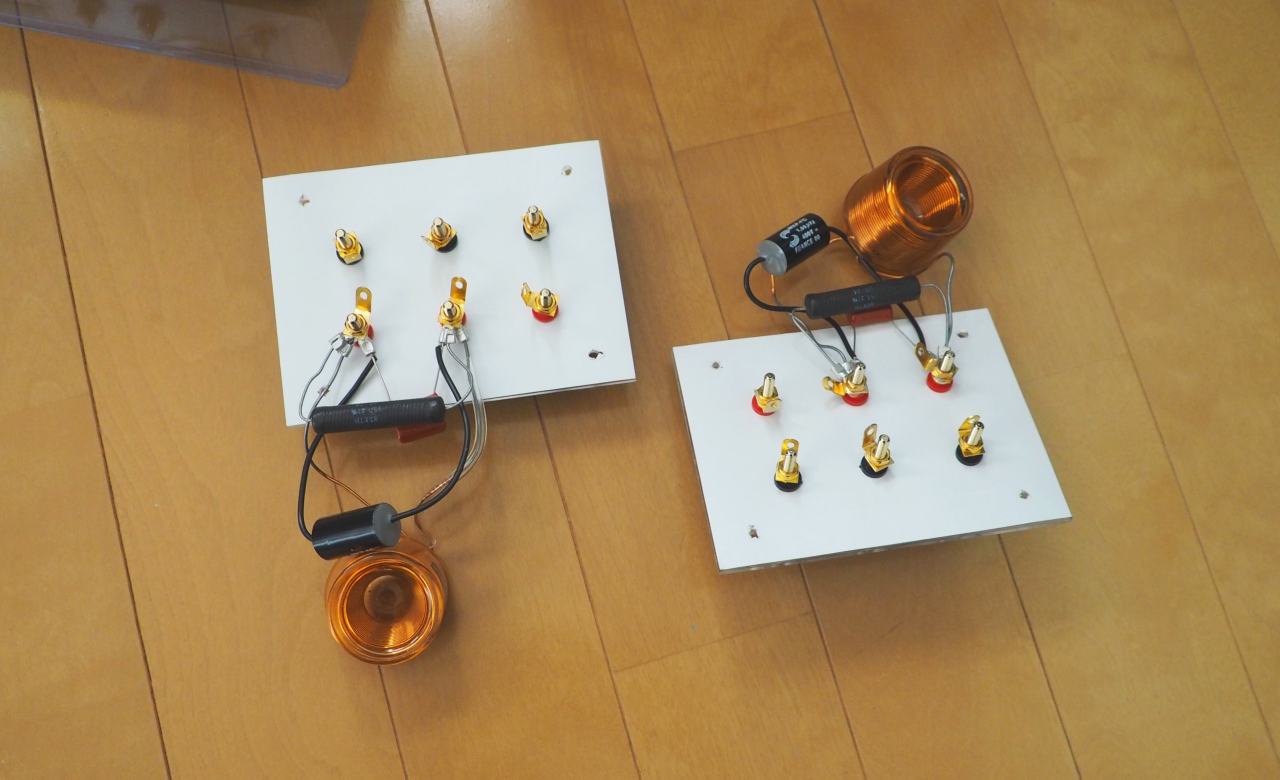

インダクタは今は亡きTRITEC、キャパシタはSolen、レジスタはNorth Creekという豪華布陣です。せっかくローコストに抑えたラウドスピーカーが、ノッチ用のパーツだけで全額が吹き飛んでしまいます。
　

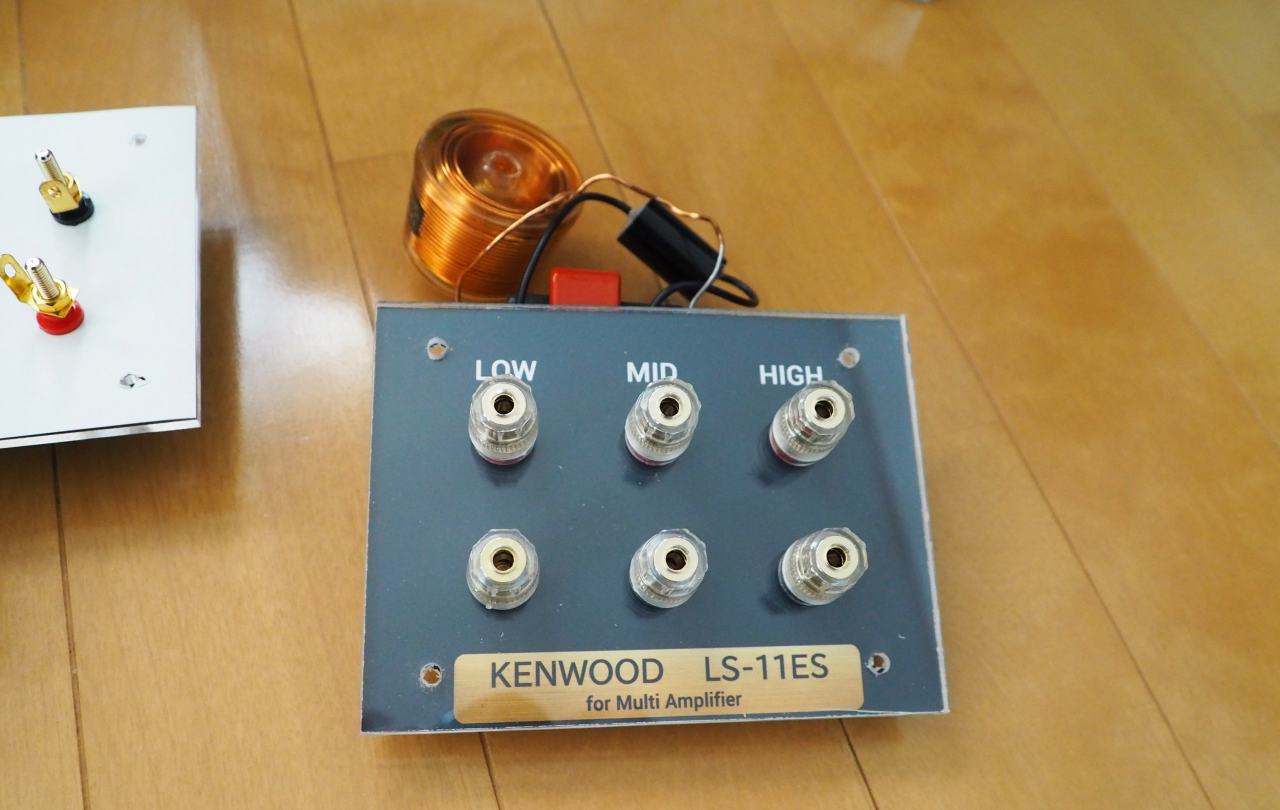

中継ターミナルには過日のLS-11ES用のターミナル板を流用しました。

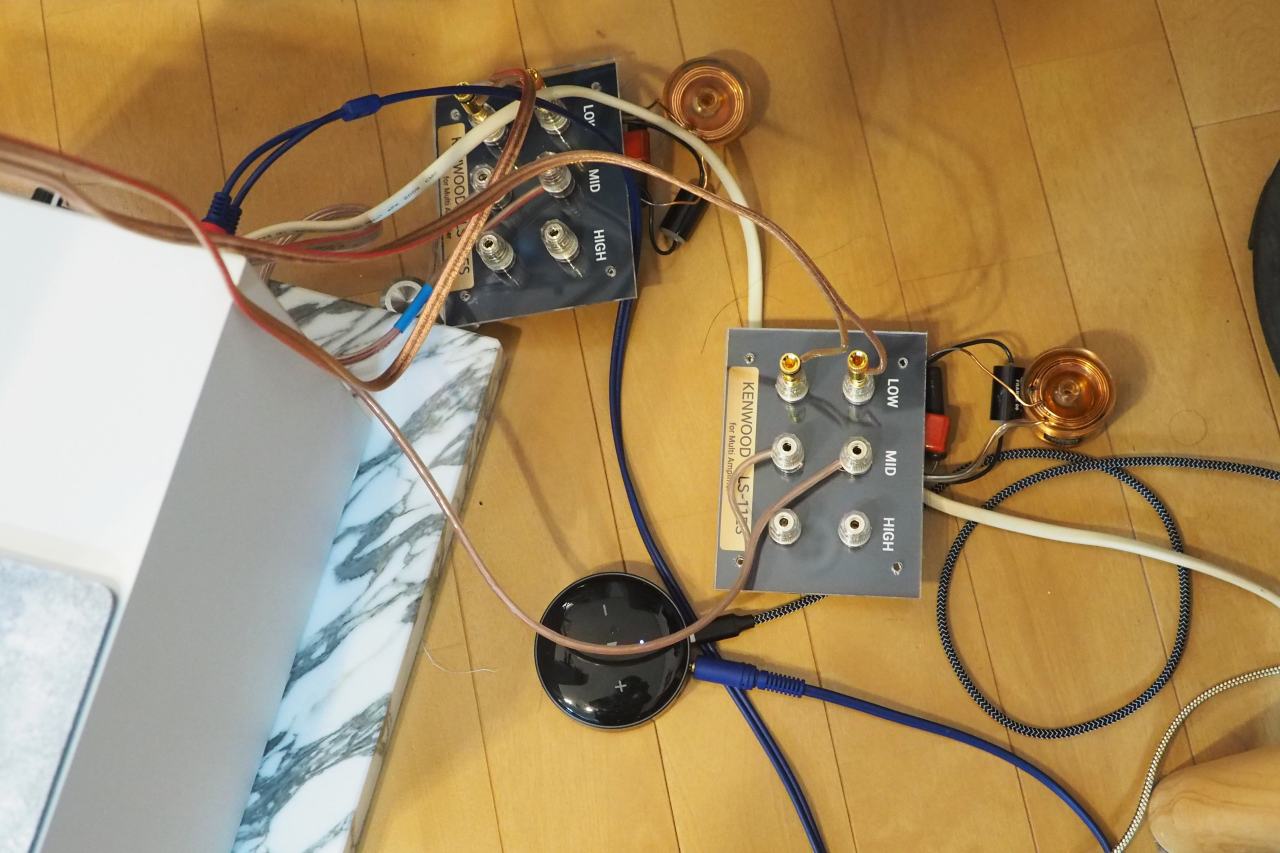

音出し。
まだ高域にピークは少々残っているはずなのですが、一挙に落ち着いてフツーの音になりましたね。
バランスが妥当で、ナチュラルな音色に改善されました。

トレードオフで、一聴してギョっとするような拡がりとカミソリのように切り立つ異次元の音像感は1歩も2歩も後退。凄い音ではなくフツーの音になってしまいました。帯域バランスは改善されたのにです。このあたりが、マトリクススピーカー／ラウドスピーカーの難しいところ。異次元感のあるサウンドステージを聴きたければNotchナシ。自然で妥当なバランスで聴きたければNotchアリ。好みは分かれそうです。

NotchのON／OFFを確認できましたので、後日はノッチの周波数特性と、それからウーファーリバースの特性を測って終わりにしたいと思います。

なんだか傍からダラダラ続けているように見えるかもしれませんが、ラウドスピーカーは「終わりのない戦い」であり、引っ張ろうと思えば永遠に引っ張れてしまうのです。
