MX-Λ (14)端子板を作ろう

百均部品で造る、1000円予算の天変地異なラウドスピーカー・プロジェクト。
MX-0001Λ（らむだ）。

アンプはまだまだ直りません。
ので、本日はターミナルプレートなどをDIYしていました。
本当はこのラウドスピーカーシステムに、ターミナルを付けるつもりは毛頭なかったのです。なぜならば、コストが掛かって千円プロジェクトではなくなるからです。
しかし、ターミナルをケチったことが、先日のアンプ火災事故へと繋がった。これは紛れもない事実です。

反省を込めて、もうコスト度外視で端子を付けることにしました。

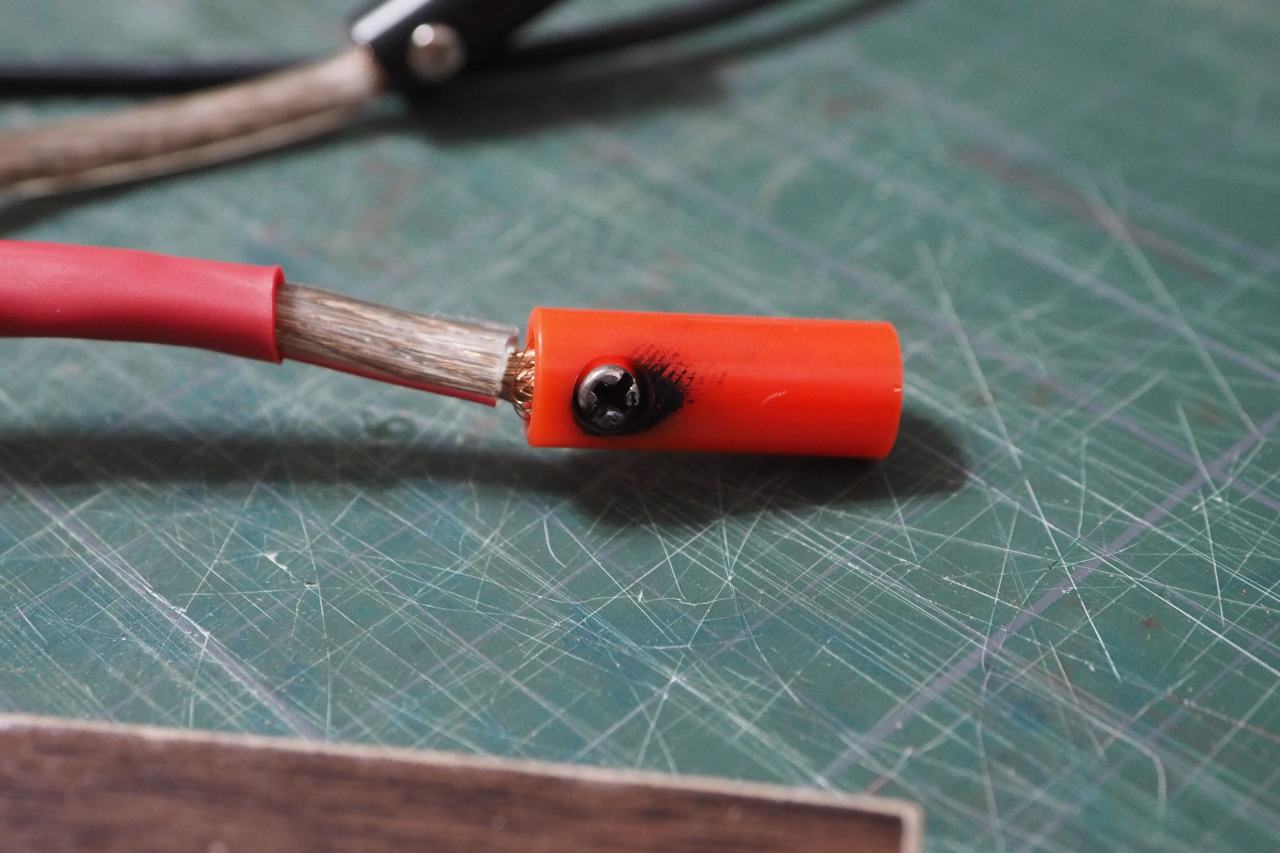

こちらは「ターミナルの代わり」に装着していたバナナプラグの中継機です。
判りますかねぇ？？　この中継機からわずかに突出しているネジがあるのですが、このネジが隣のバナナプラグと接触して事故が起きたのです。

生々しい焦げ跡が付着していますね。

もう二度とこの手の中継端子を使うことは無いでしょう。絶縁が不十分と判りましたので。

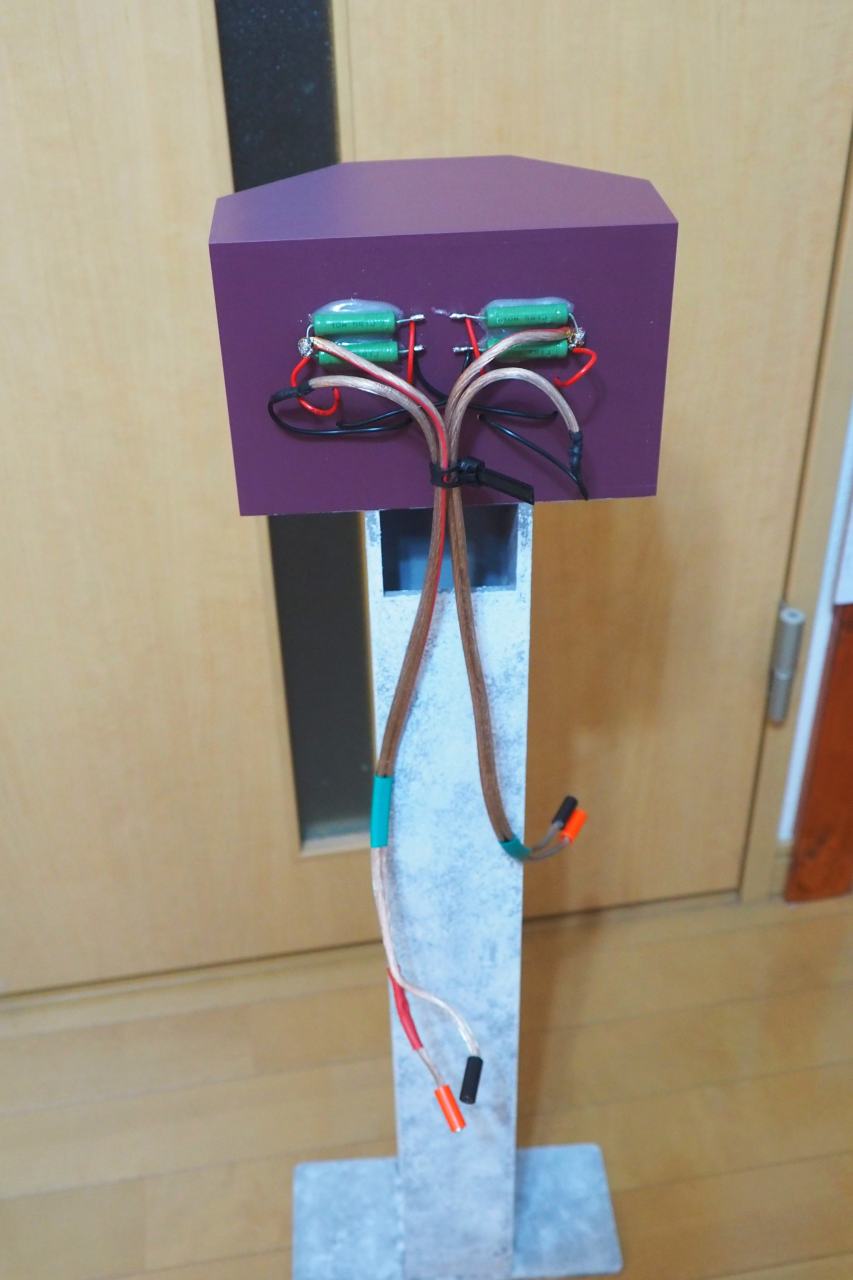

これがΛの背面です。

このように、ケーブルがぶら～んとしているのが揺れて、バナナプラグがショートしたのです。よくよく見れば「ショートしてください」と言わんばかりの状態になっています。気の緩みやいい加減さがこの実装を生みます、反省です。

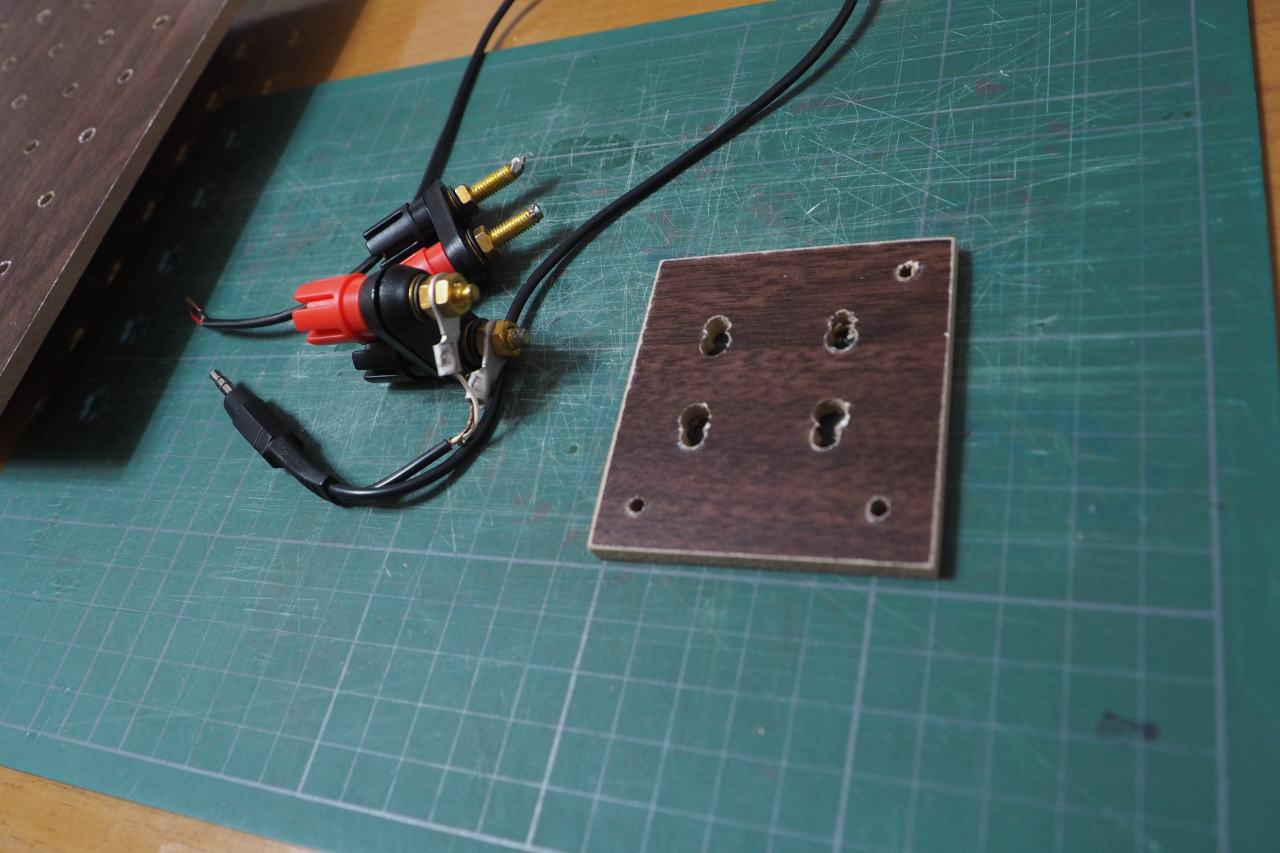

手持ちの板材をカッターとドリルだけで加工。
やる気がないもんだから、仕上がりもひどいものです。しかし、これでも在ると無いのとでは事故確率が数百倍～数千倍変わるでしょう。

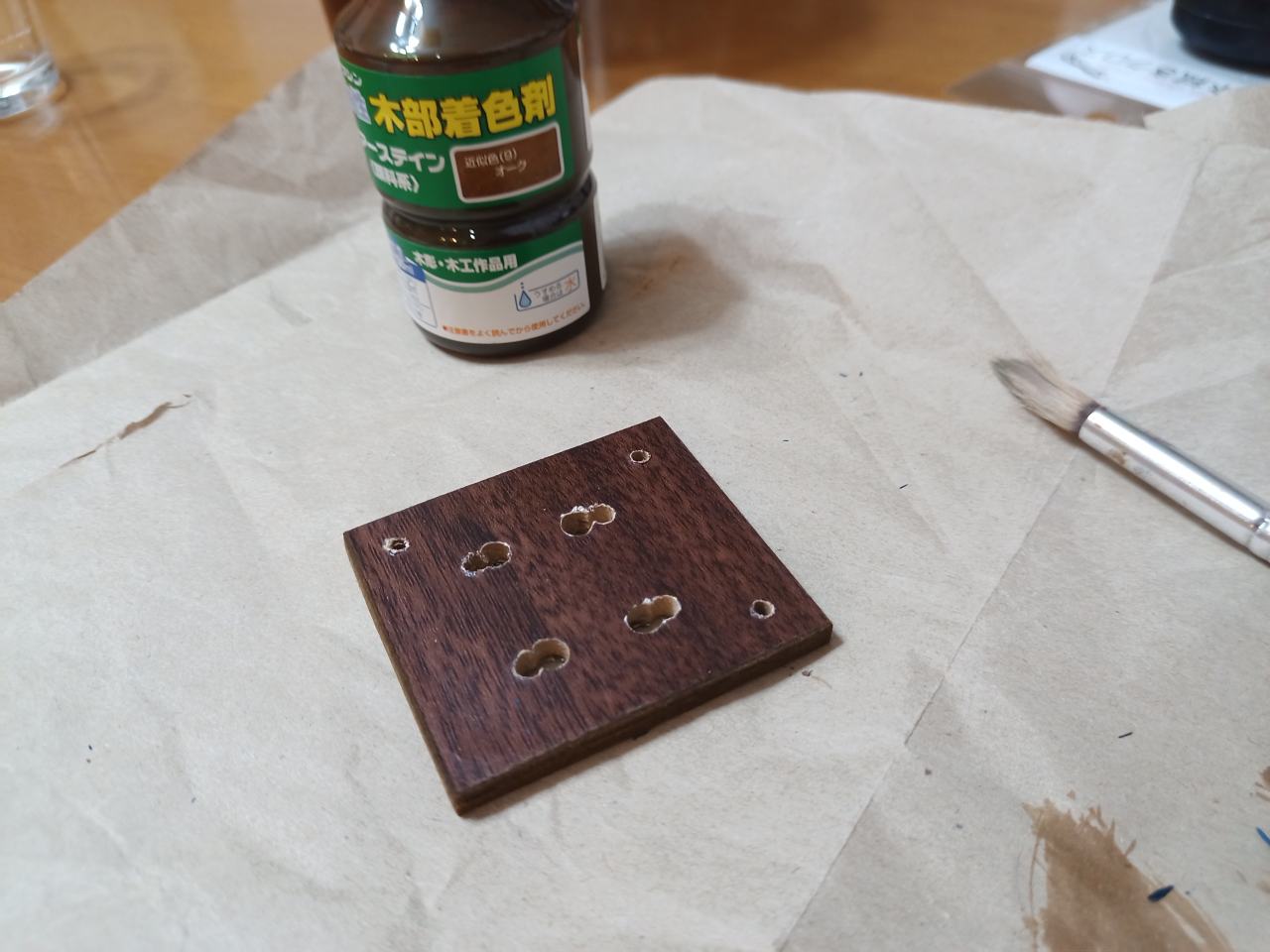

オイルステインで外周を塗って、ルックスのマズさを誤魔化します。
