アンプA/Bテスト用のスピーカープレートが完成

A/Bブラインドテスト用のリモート切替装置を制作中。

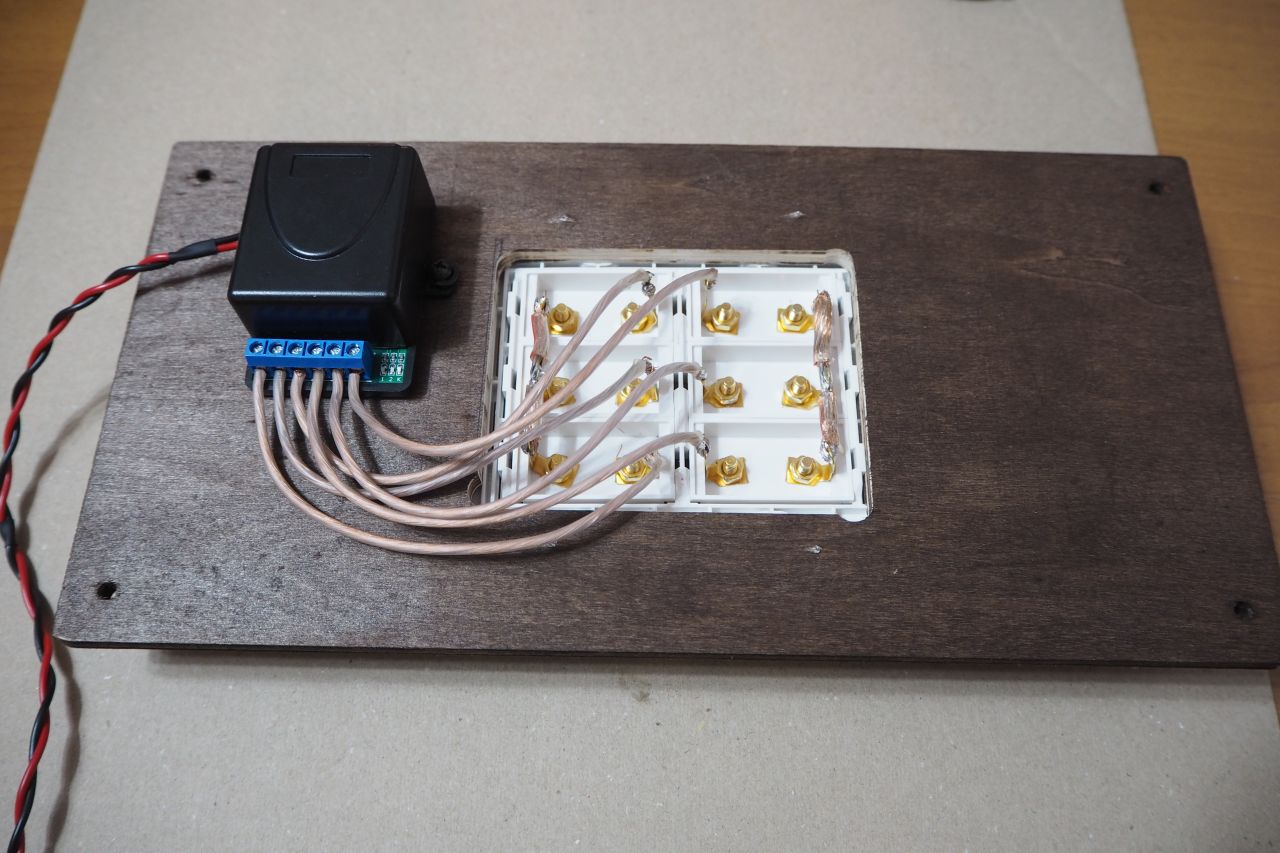

もう半分の配線作業も完成しました。

想像していた通り。基板上の端子台は脆弱で、18AWGのこの細いケーブルさえ挿入がキチキチでした。
しかし経路が短いためこれでOKとします。
へたにこだわってパターンはんだ付けなどしたら、パターンごと持っていかれます。

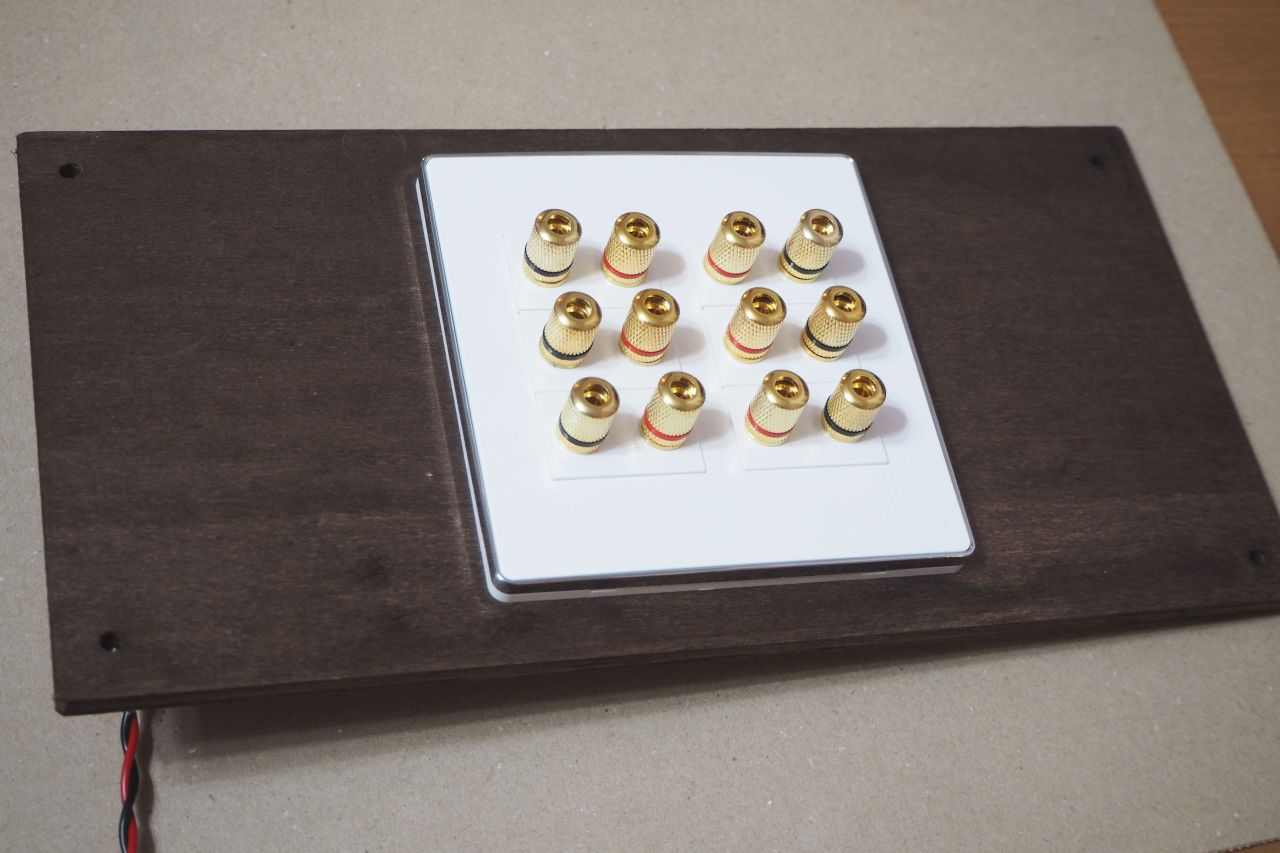

お化粧プレートをバチンとはめ込んで完成です。

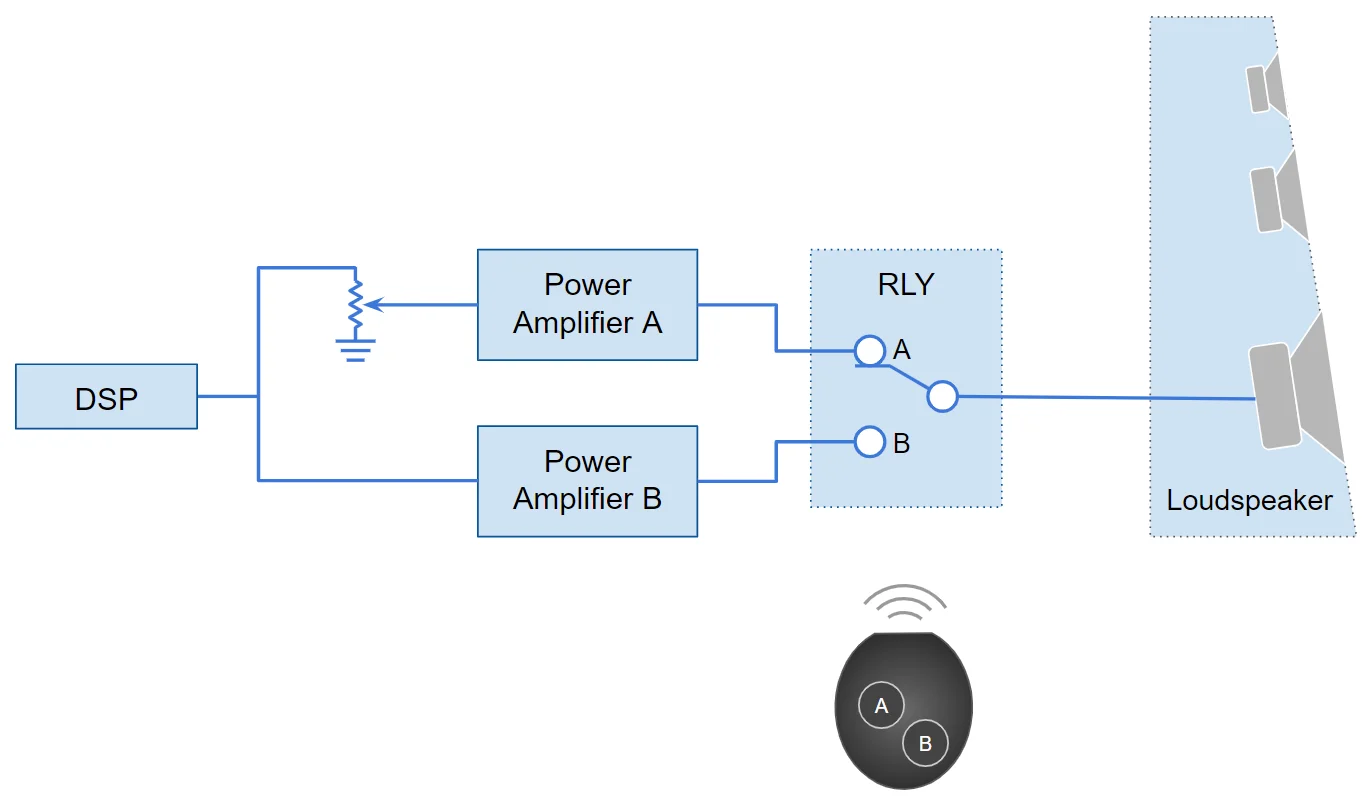

テストスキームを復習しておきましょう。
図中右側の「RLY」と描いてある、リモート切替装置のプレートが、これで完成したわけです。
でも、これですぐにテストが開始できるわけではありません。
まだ図中左側にある「ボリューム付きの２分岐ラインケーブル」を自作せねばなりません。

時間がないので今日もここまで。
