6chアンプ (25) 半導体の絶縁チェック

半導体のショートをチェックしています。
絶縁シリコンシートのずれとか。アルミパネルのバリとか。
なんらかの要因で、ソースやコレクタにショートが生じていないか？



万が一どこかがショートしていると、アンプPCBだけでなく電源も危ういです。



さて、どうやってチェックをするか。

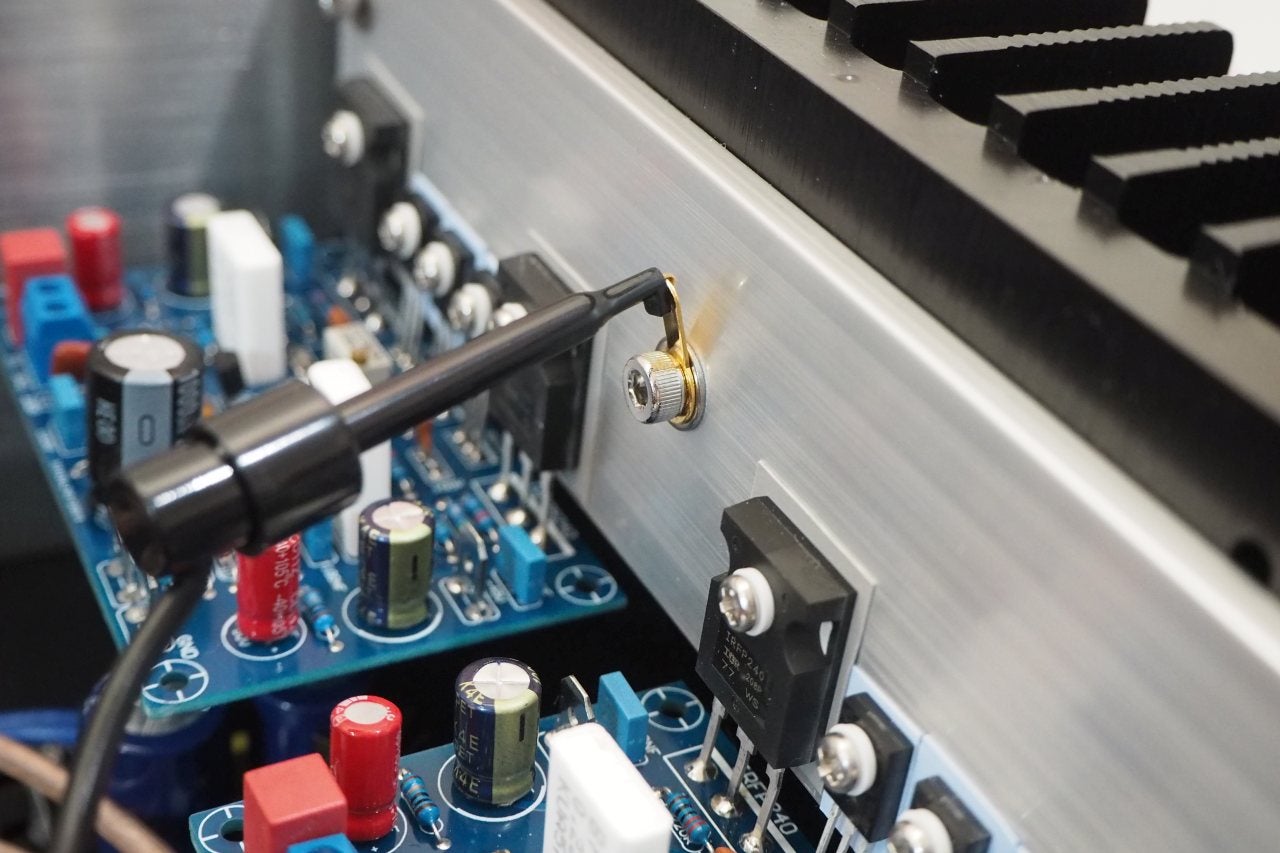

アルミパネルに図のようなラグを立て、そこにチェックプルーブを引っ掛けて、もう片側をテスターで当たることにしました。



こんな処になんで金メッキのラグ？
こんなモノしか持っていないのです。



端子1本ずつあたります。
2秒押し付けて、変化がなければセーフ。



1chあたり、5個の半導体が放熱器に着いているから、総計30個。けっこう大変でした。
でもここでチェックを怠ると、後がシャレにならないので。
