6chアンプ (24) ぐりぐり配線準備

6ch MOS-FETアンプですが、最終配線（結線・決戦）の下準備してます。

トランスをどっスーンと投下すると、配線ができなくなってしまいます。

このため、各所のフックアップは、あらかじめワイヤーの下処理（コネクタ装着など）をしています。
これが結構大変でね。。。

一般的なステレオアンプとは違うので、配線が何十本にも及びます。

Andromedaの時もそうだったけど、アンタ好きだね、そういうの。





リレー基板のスピーカー端子のサイズがぎりぎり過ぎて、一般的なYラグが入りません。
入っても、細い線しか使えないものばかり。

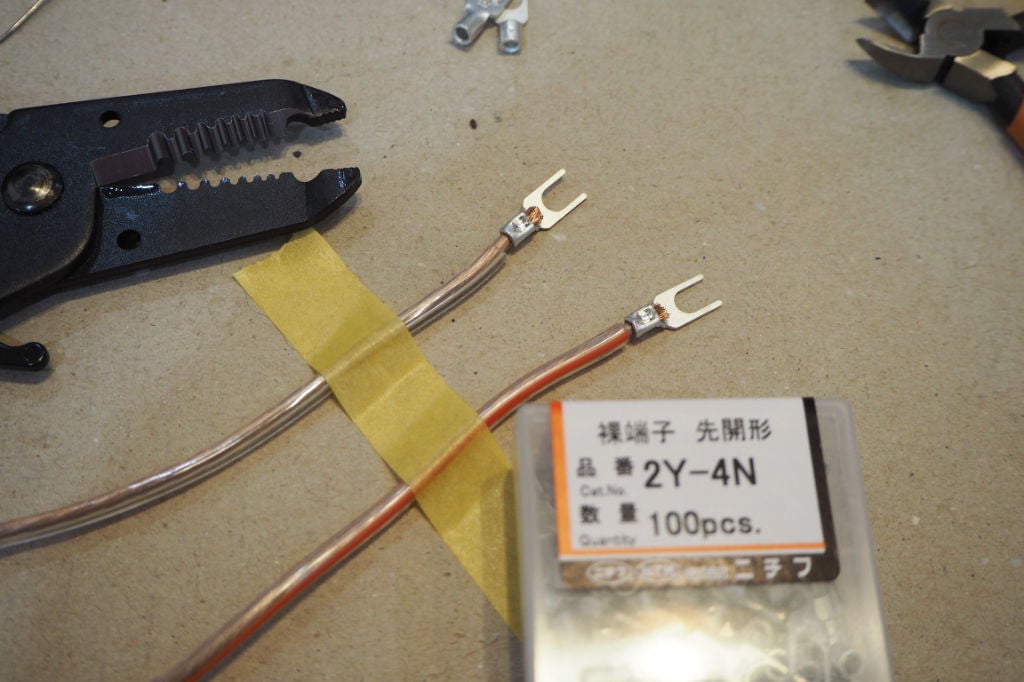

ようやく探り当てたのがコレ。
2Y-4Nという規格名。これ一択です。
最大幅が6.4mmと狭小ながら、14AWGの線がかろうじて入ります。

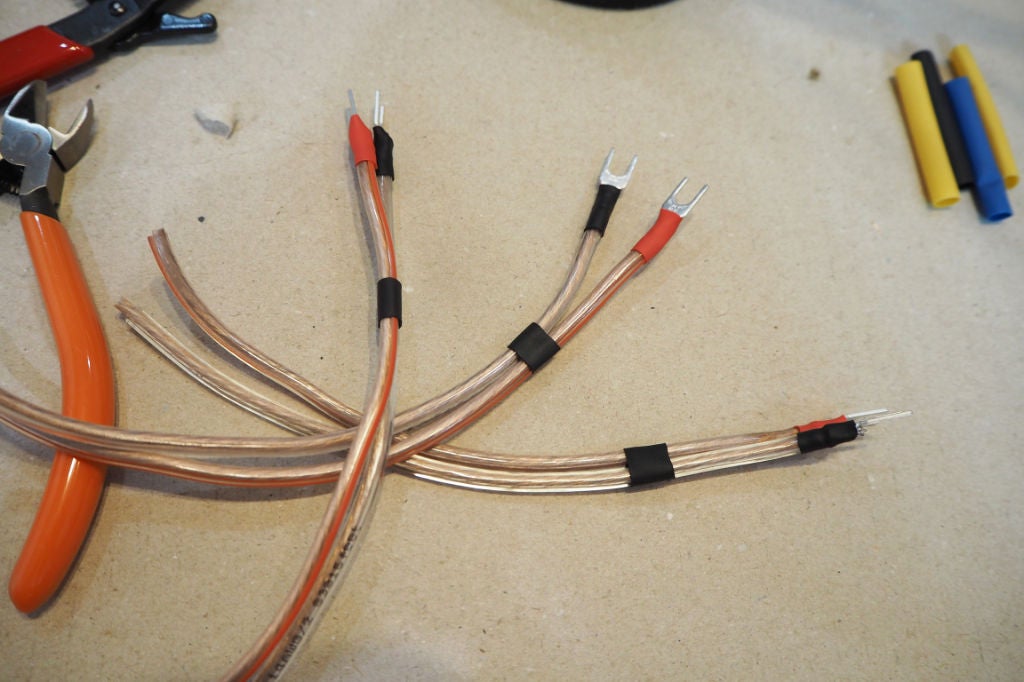

スピーカー出力用。

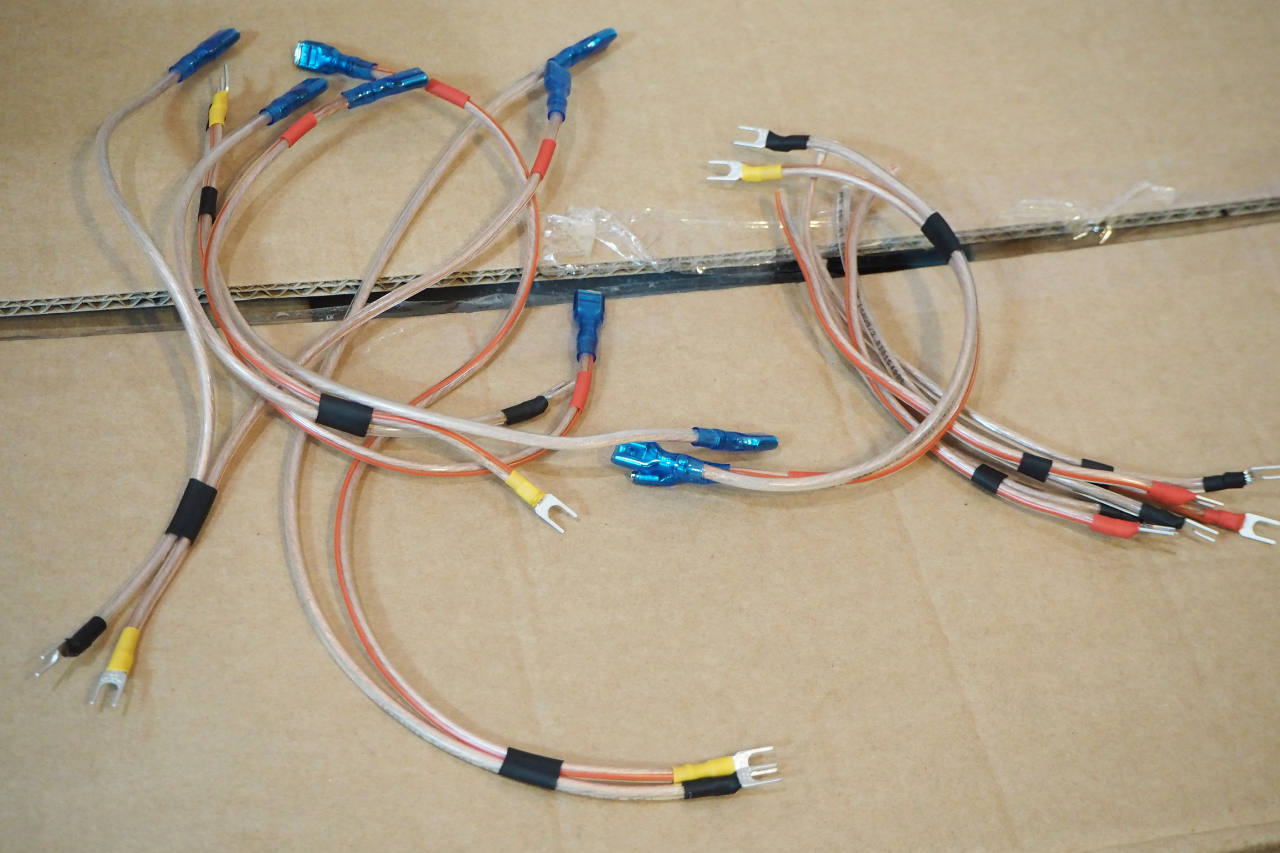

ぞくぞく加工が済んでゆく。
電源ラインの数も壮絶だから、ワイヤーまみれです。

でも、この事前加工さえ終われば作業も一挙に進みそう。挿すだけだもんね？？
