6chアンプ (36) 入力端子GNDをショートする

おなじみ、HIKARIの（謎）銅板が2枚着弾しました。

実は音を出しながらの実験中に、RCAプラグの隣りあったアースをショートするだけで、ノイズが半分未満になったように感じたんですよね。（ゼロにはならない）
そこでこの銅プレートに3つ穴を空け、そこでRCAプラグのグランドをショートしてしまおうという作戦です。2枚の銅プレート間はできるだけ太いラインでショートします。その銅プレートから更に、中点アースにケーブルを引きます。
RCA側のアースラインはどうするのか？というのはいくつかの実験をしつつ決めていきたいと思います。それで少なくとも内部のループは分断された状況になります。

硬い銅板に穴あけするのは正直メンドウです。巧く折れるかどうかも分かりませんが、やるしかありませんね。無論、シャーシアースも進行中で、そのためのショートケーブルも準備しています。

オーディオの全盛期、銅メッキシャーシにビスまで銅製といった構成がたいそう流行りました。
当時は正直「何か意味あるの？」くらいに思っていましたが、自身がこういう症状に直面すると、「意味、大アリ」です。導電率がアルミシャーシとは桁違い。非磁性なんてこの際どうだっていいから、鉄製でも銅メッキ。ノイズ除去には決定打です。

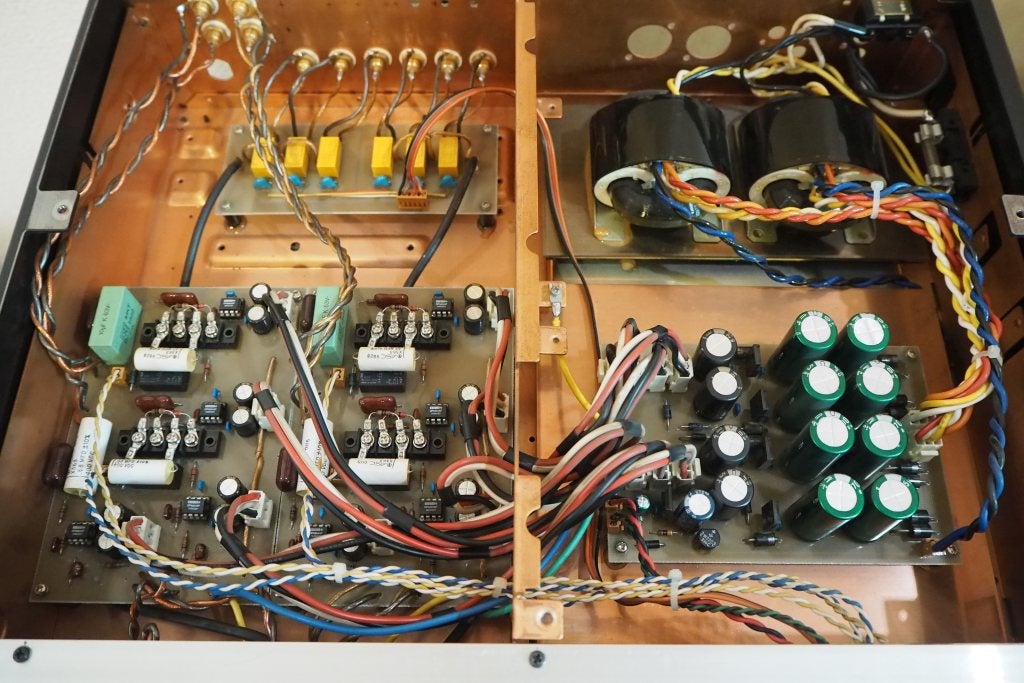

そういえば、Xbassコンペンセータも分厚い銅メッキシャーシに加え、3mm厚の重い銅板をそれに重ねて、そこへズドンとシャシーアースを落とすという徹底ノイズ対策してました。これに比べると、今回のアンプの何と手抜きな事か・・・。

人間、健康体のときには健康である理由に気づけ無い。症状が出てはじめて、地道な取り組みの大切さを知るのですね。

このときはトランスから整流・安定化まで徹底して独立経路にしていたので、アースループは出来にくく比較にはなりませんが。
