6chアンプ(46) トランスローテーションと閉腹手術

カンタンそうなので、閉腹するまえに、パワートランスの[回転]もやってしまいました。

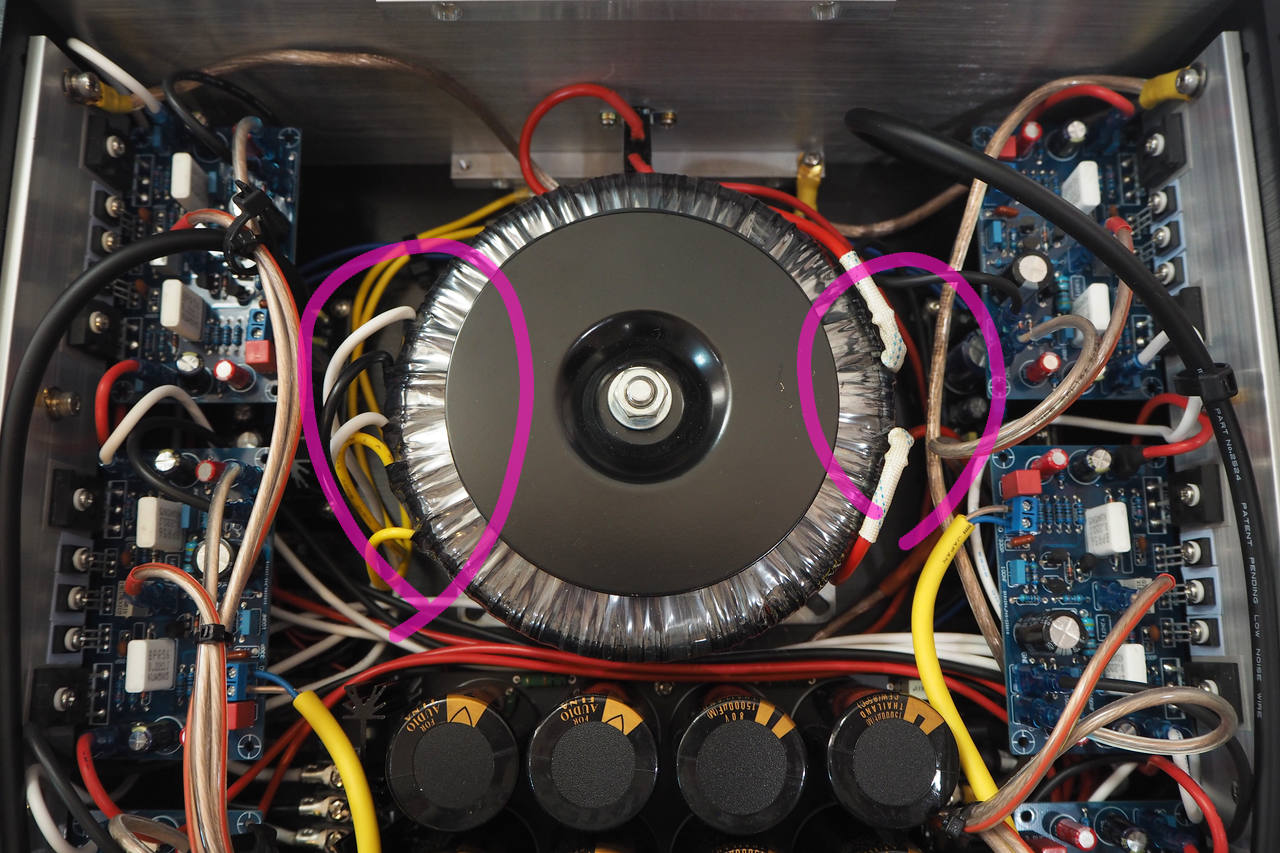

現在まで、こんなん↑なっていました。

ACの一次側と二次側が、どちらも音声入力ターミナルのすぐ傍にあるんです。これでは飛び付きやすいはずですよ。
本体からの漏洩磁束は仕方ないにしても、交流ケーブルからの飛び付きを疑った段階で、早めにケアすればよかったです。

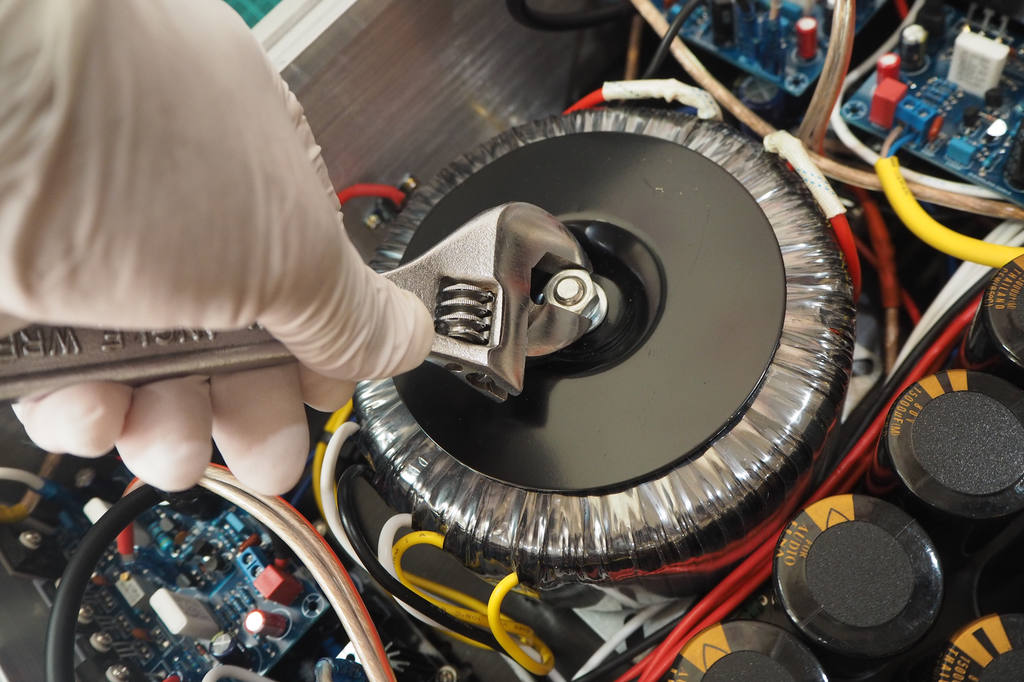

センターナットをゆるめるだけで、カンタンにトランスは回せちゃうのですよね。ケーブル長に余裕もあるしね。よいしょっと。
　
　

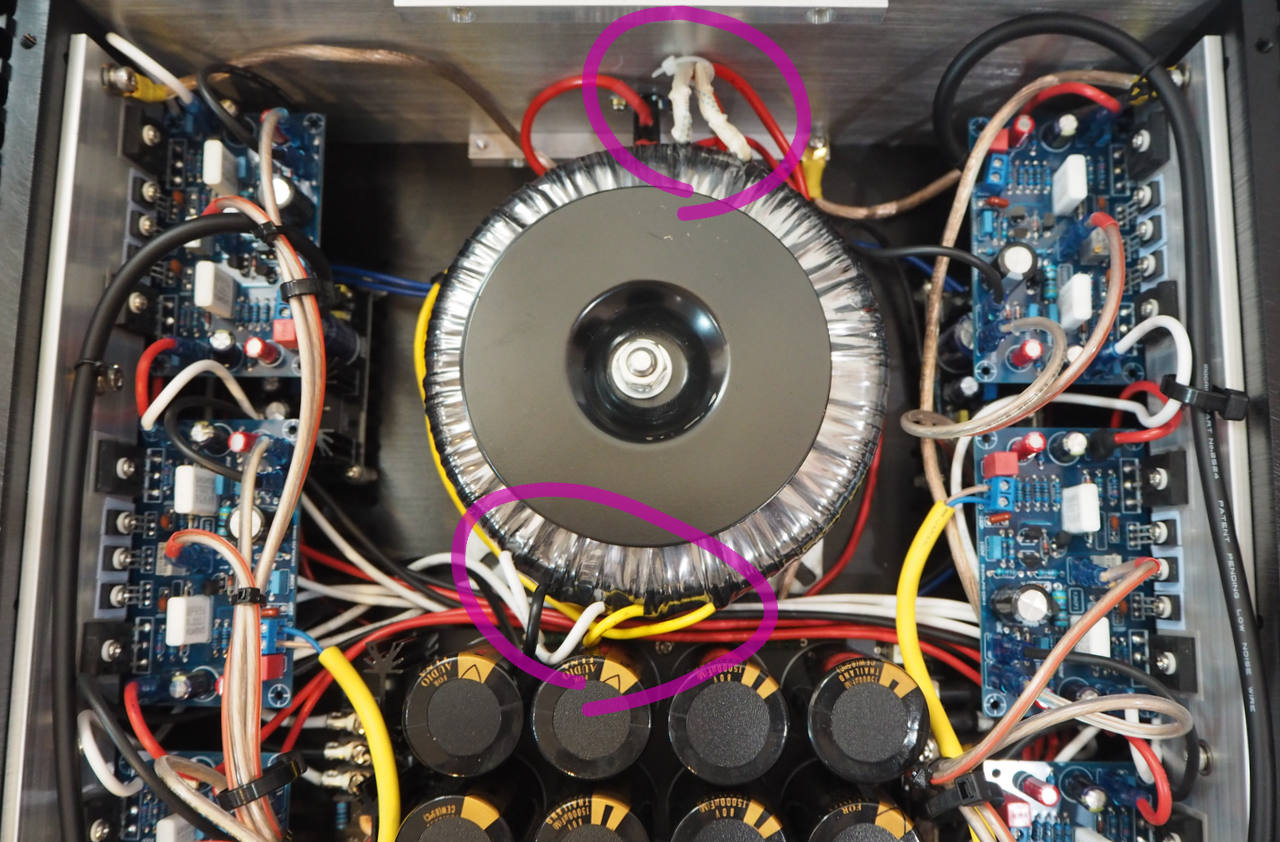

はい、結果こんな感じになりました。70度くらい回した感じかな？

音声基板からは大分離せました。
ついでに、ビニタイなどを使ってラインケーブルができるだけ外側・放熱板に沿って通るように工夫してみました。

　

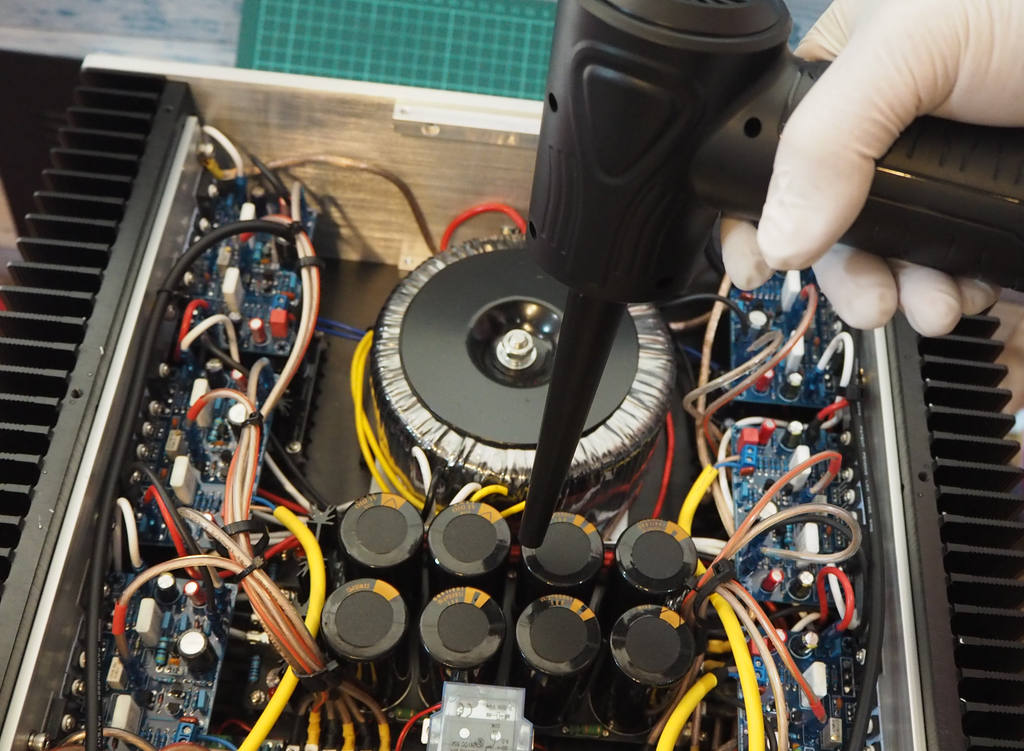

作業が完了したら、セット内にわずかに飛んだ埃を電動ブロワーで吹き飛ばします。
ブロワー便利だわー。３段階強度調整で、一番強いところでは強烈な風量です。ホコリはすべて消し飛んでしまいます。スピーカー用に買ったものですが、これはアンプでも役に立った。一度体験すると、手漕ぎのブロワーなんて使う気がしないです。

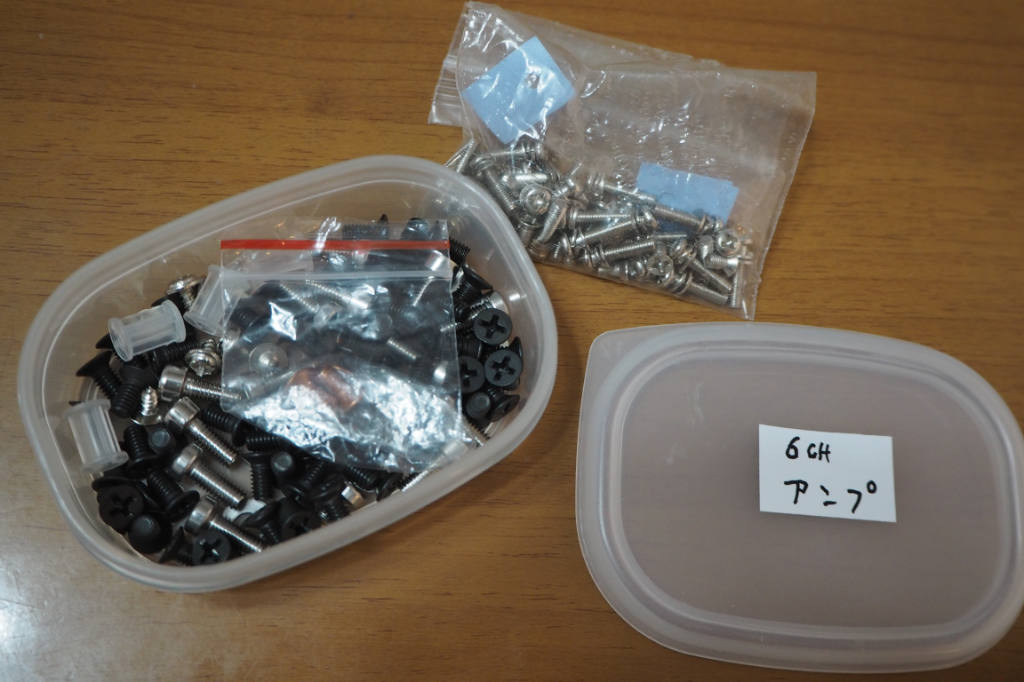

アンプ用のビスはこんなふうにまとめています。まとめておかないと、後日すぐに飛散して行方不明になってしまうのですよね。

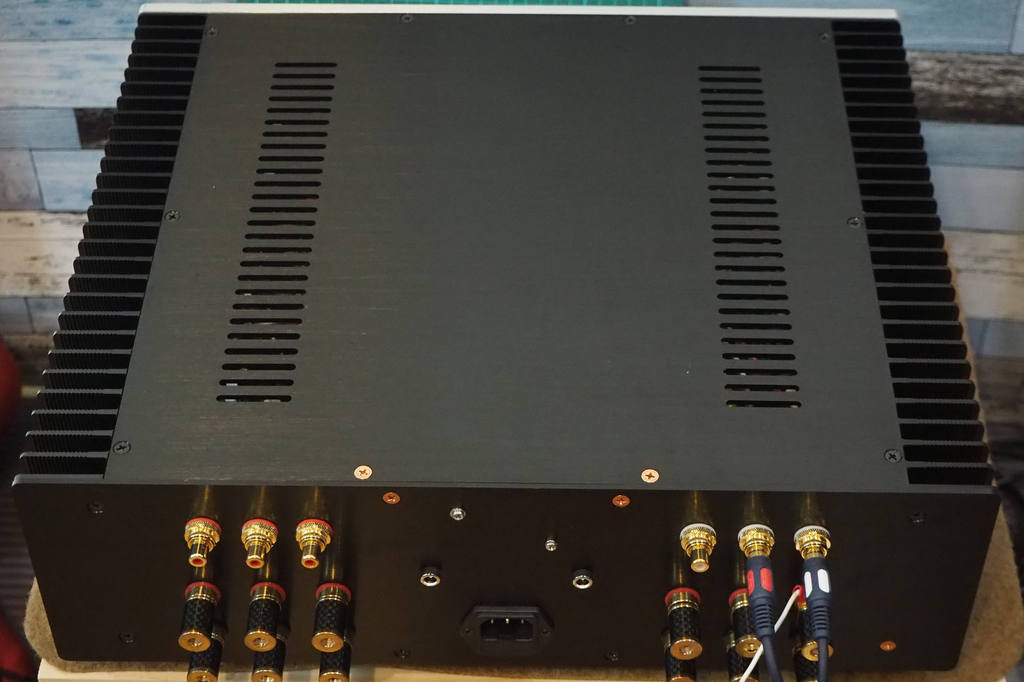

さて、ひさびさに閉腹します。
めでたし、めでたし。

このアンプそれなりに重いから、アンプセットアップはまた嫁に手伝ってもらうのでした。
　
　
　

・・・・・

再セットアップ時は、DSP-408の状態再確認が重要です。ドライバにバグがあって、長期間放置したあとはフィルターがパージされていることがあるからね。

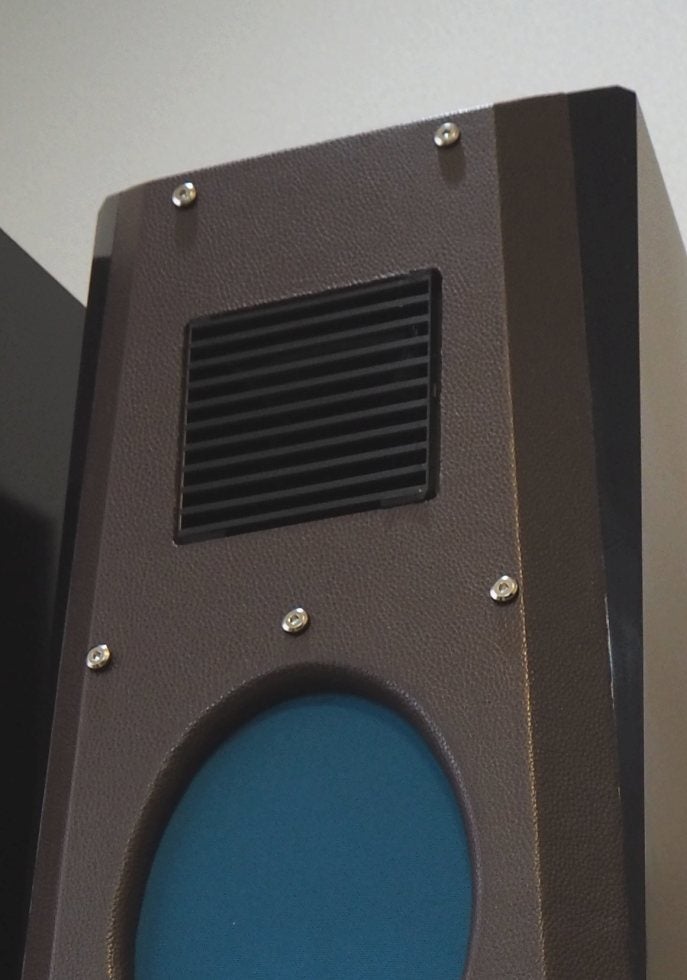

Upsilon音出たー！　これはもう、無問題ですね。
てか、アンプよりも他のフロントエンドのS/Nがむしろ気になるレベルにまでは、なった。
　

長かった～

さ、つぎは半年ぶりにGamma鳴らすぞー。
