6chアンプ (38) 銅製ビスでパネルをショート

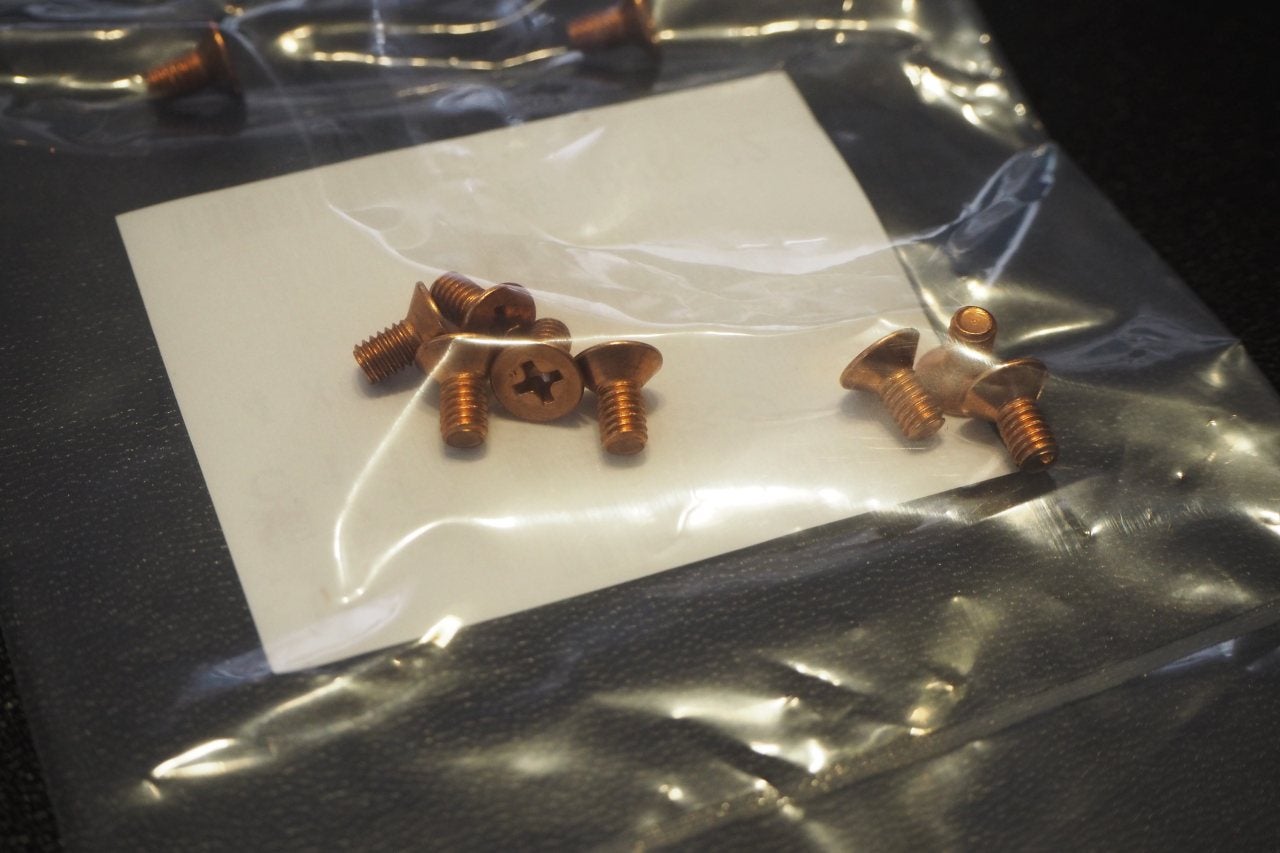

銅製ビスが着弾しました。
肝どころはこれを使ってシャシーパネル間のショートをしていきます。



シャシーのアルマイト処理を何で削ろうか。

ねじのピッチが切ってある箇所は、タップを挿し込んで数周ゴリゴリやったら簡単にめっきが削れました。

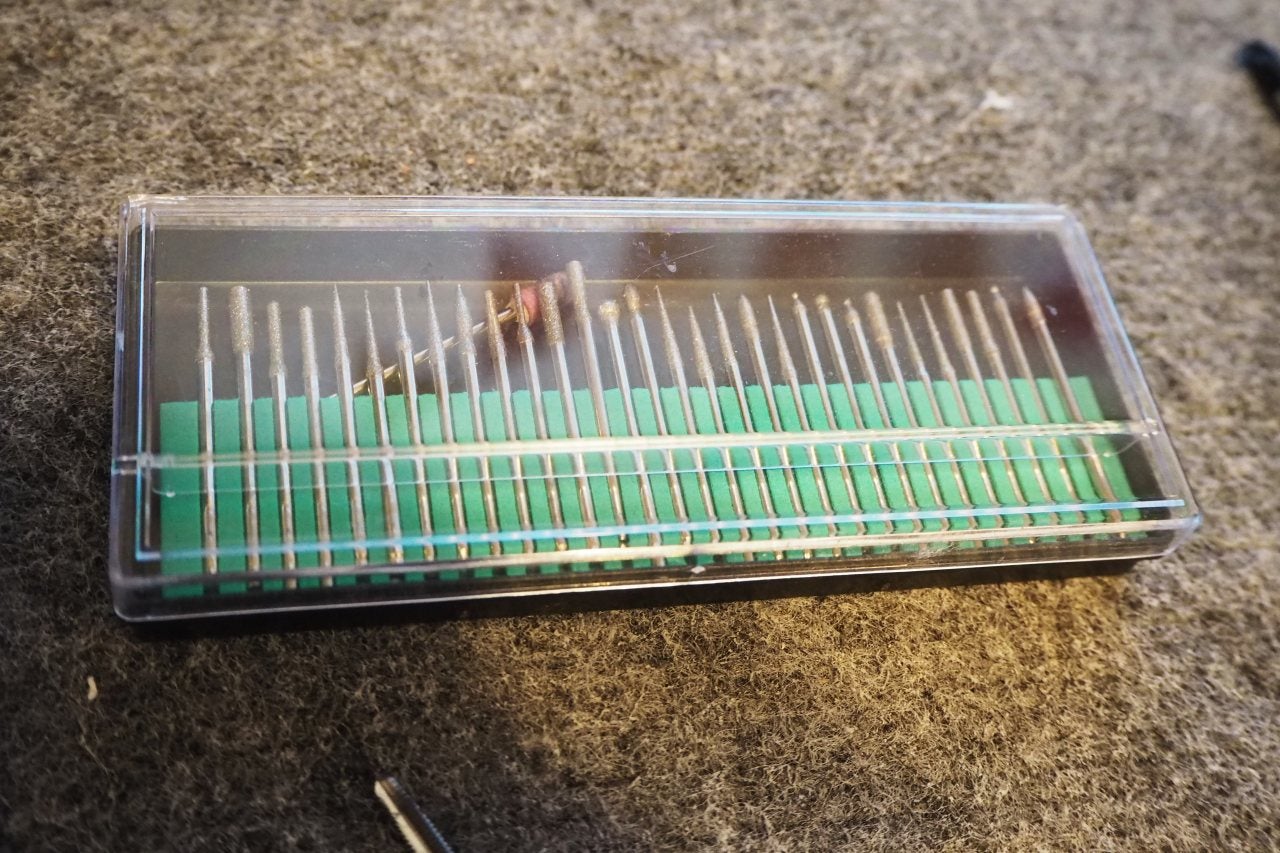

パネルの方はミニルーター用のビットが使えそうです。これを使ってねじ挿入口だけをごりごり削ります。
傷を付けるときは簡単なのに、いざ剥がそうとするとなかなかキズが付きませんね。

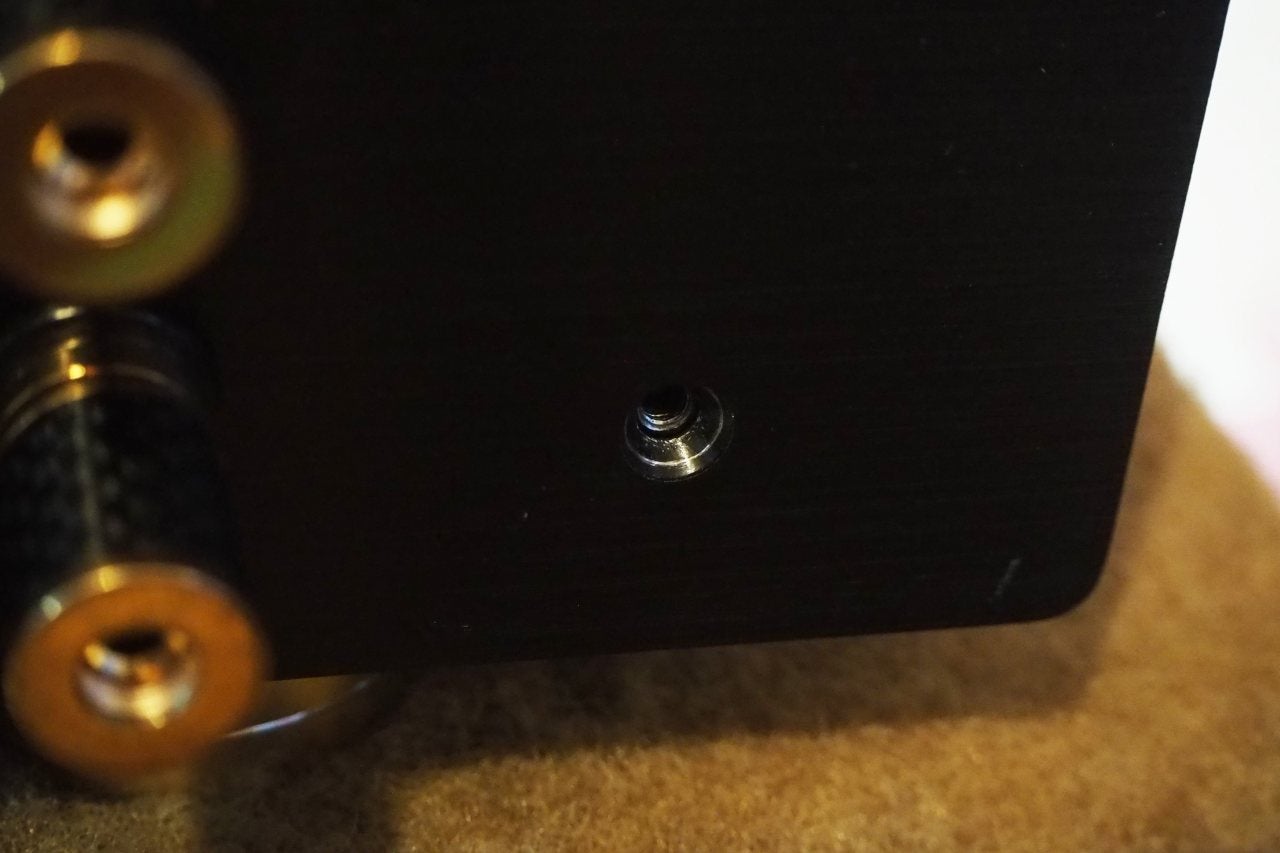

少し削って、

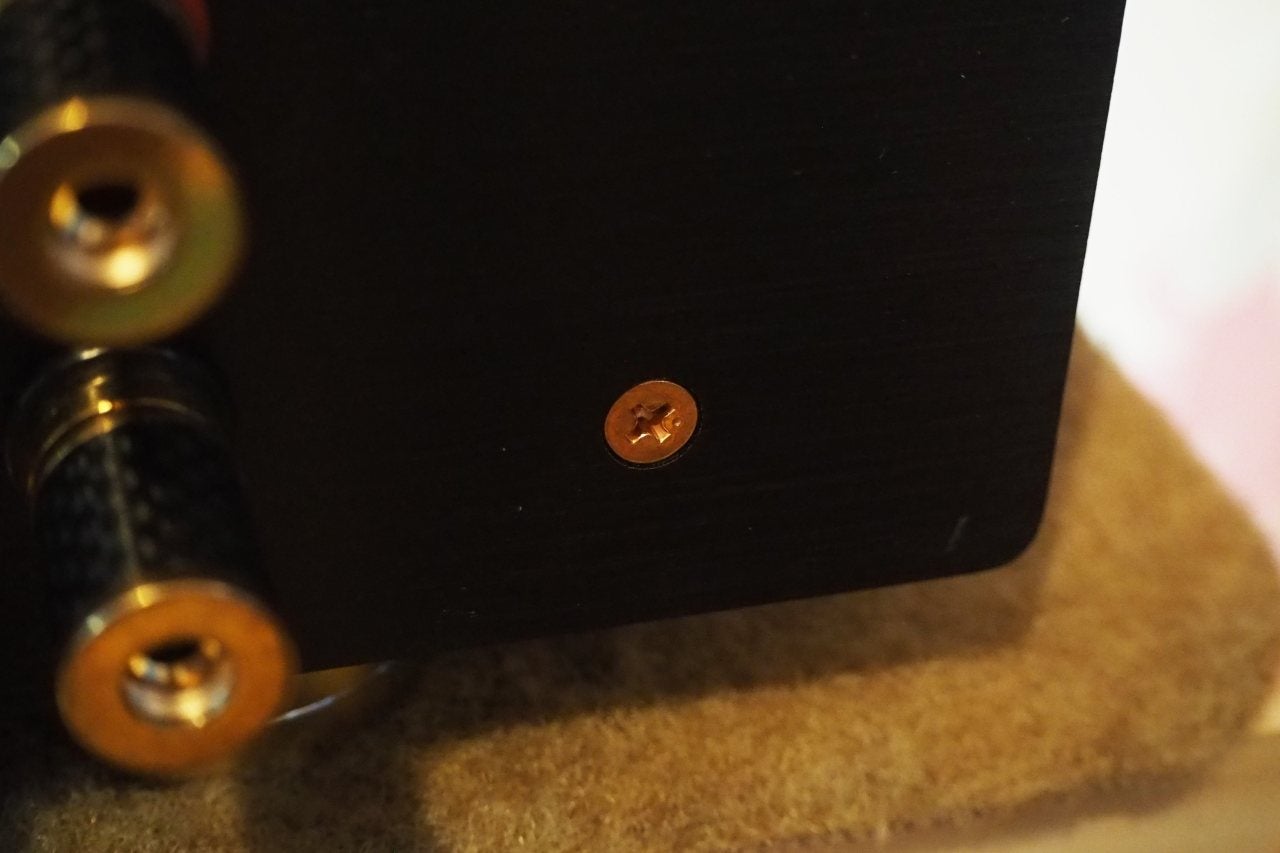

がっちり止める。
ねんのためテスターで導通を確認。大丈夫、0Ωです。各パネル間をショート出来ました。

ボトムプレートも作業をしています。
底板を削ったり締めたりするときは、クルマの整備よろしく、下へ潜り込んで作業します。

ケースひっくり返せばいいんでしょうけど、重すぎるし、ひっくり返す時にケースが歪みそうな予感もするので、下へ潜ってやりました。

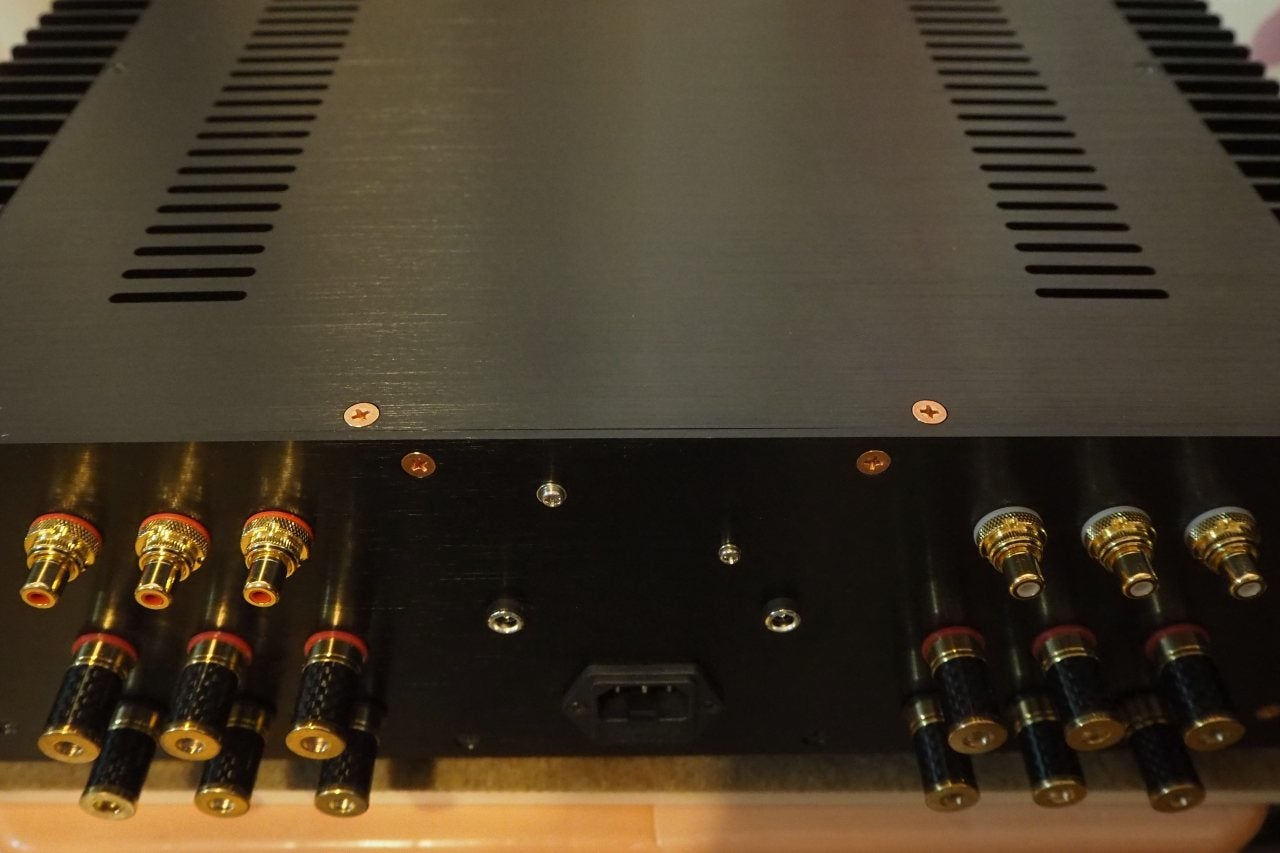

天板も閉じます。
銅メッキビスを部分的に使うのは嫌だなと思いましたが、こうしてみればルックスもなかなか良いです。もっと沢山使ってもよいくらいだったかも。

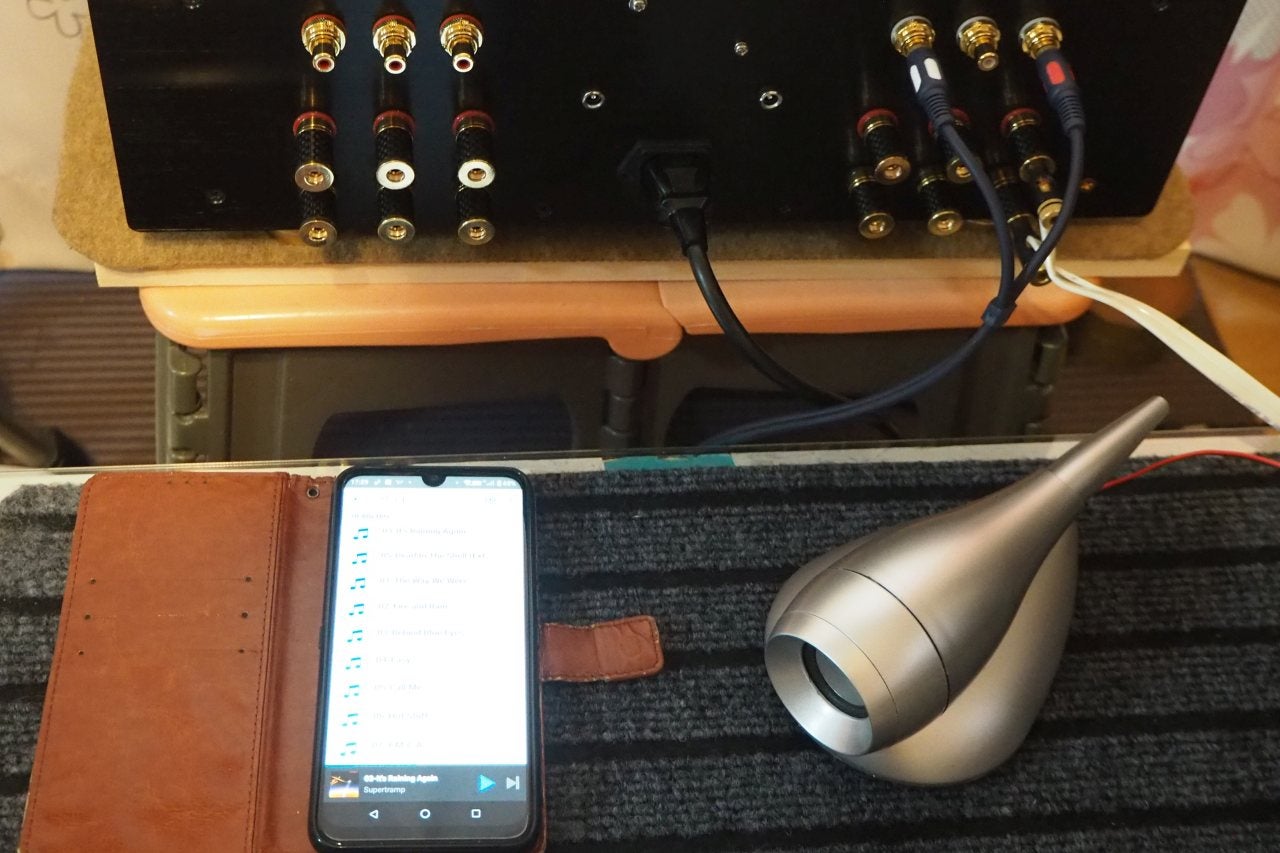

最終チェックで音出しします。
・・・スマホの2chを結線しただけだと、ノイズは感じません。

トゥイーターをイヤフォンくらい、限界まで耳に近づけてみます。
そこまで近づくと、かすかに奥でビートが聴こえる気がします。完全ゼロノイズではないようです。2本のピンジャックの1本を抜けばそのビートも完全に消えますがこれ以上減らすのは難しそうです。これはフルパワーでこのノイズ量なので、ボリューム位置によって上下動しません。対策前の1/10未満にはなったような気がするので、いったん実用にはなりそう。今後は、セットに組み込む→改善策試す→またセットに組み込むで、面倒くさがらずにしばらくPDCAを回してみようと思っています。

たとえばACラインの取り回し方。また、シャシーアースの取り方などなどです。
アンプ-DSP408間のRCA結線にも勘所があるかもしれません。

以前のアンプは片付けちゃったから、さて、久々にAndromedaが聞けるかな？
