LINE Clova (17)部品到着で一挙完成へ

LINE Clova編。

圧着ペンチと部品が到着したことで、本日は一挙に終結へ突っ走ります。
ひたすら組立工程の写真と説明が続き、絶対にげんなりします。適当に離脱してください。

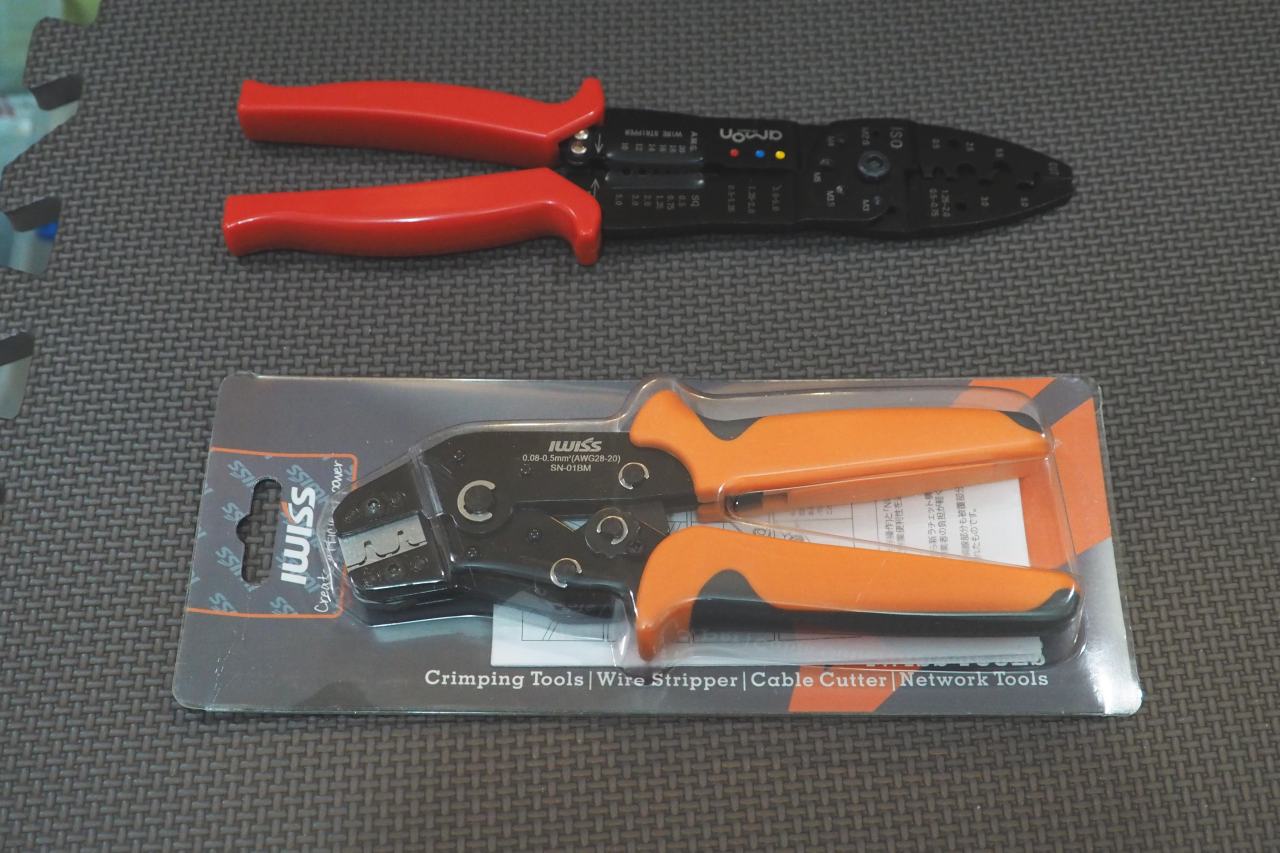

新たに購入したクリンパー。今回はコイツが大活躍します。

PCBターミナルの取付

2.54mm(0.1″)ピッチのコネクタを多用しながら配線を進めていきます。

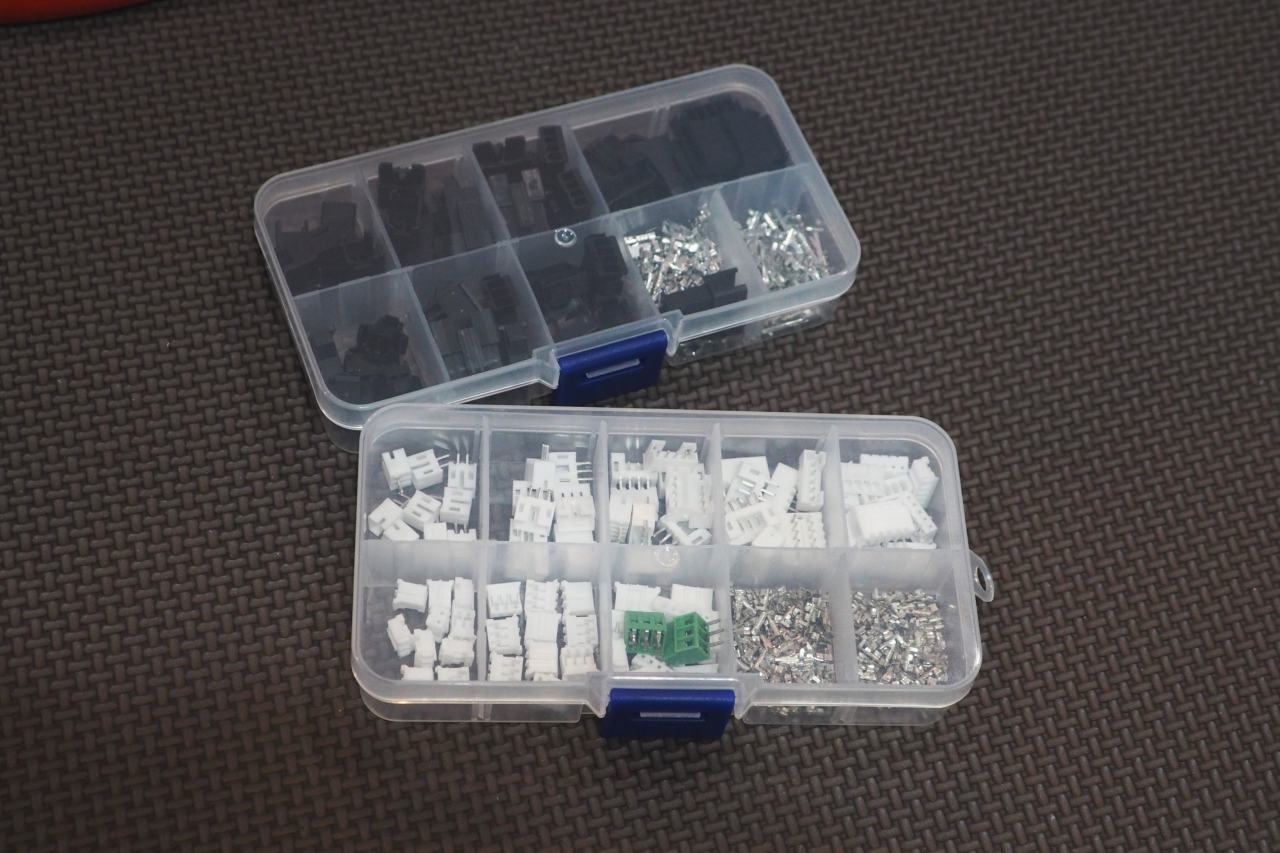

今回の実装には、基の基板には付いていなかったターミナルを多用します。メンテナンス性と工程を考えてのことです。2.54mmピッチの一般的なターミナルポストを用います。
このターミナルピンのカシメのために新しいクリンパーを買ったというわけです。勿体ないけど、今後も使うなら投資と考えられます。

予めDCターミナルに電源ケーブルをはんだ付けします。

スピーカーケーブルの加工

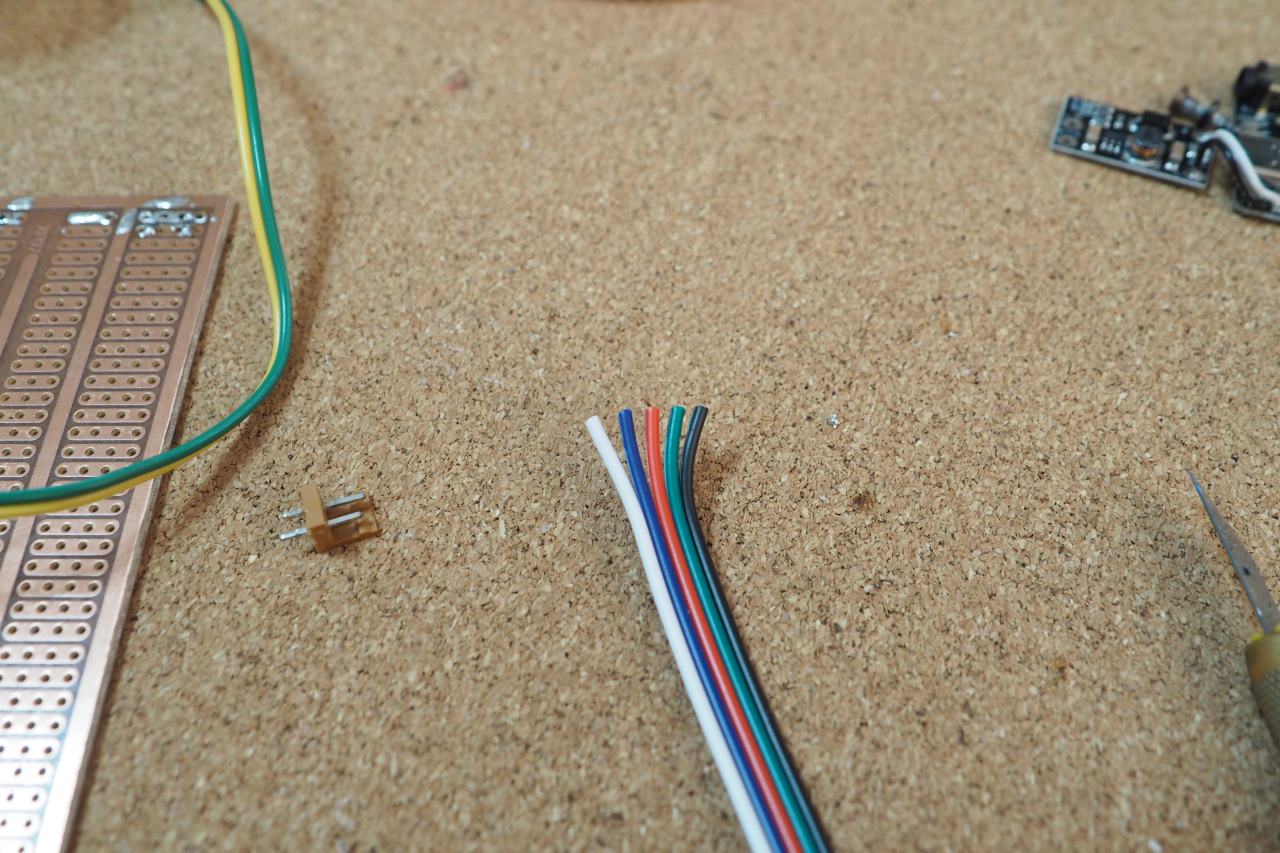

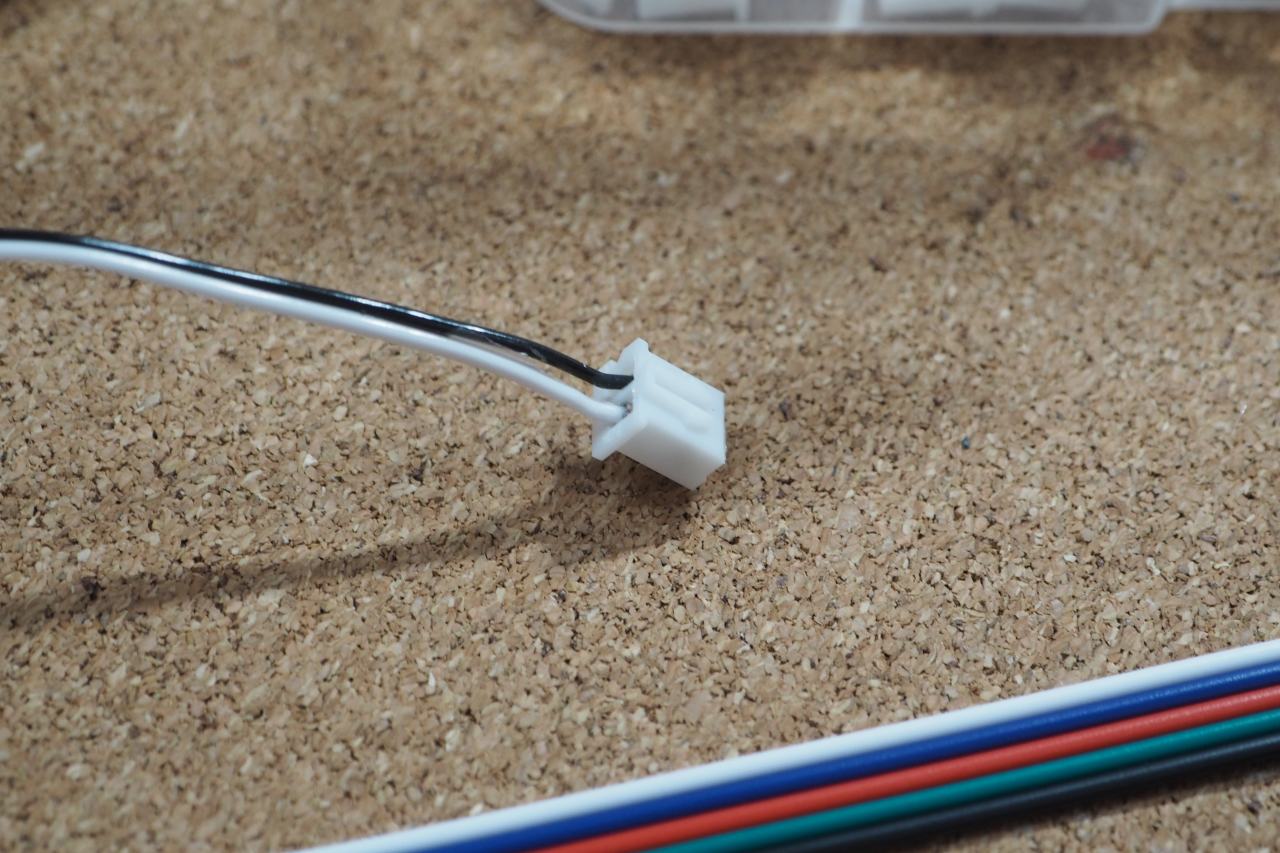

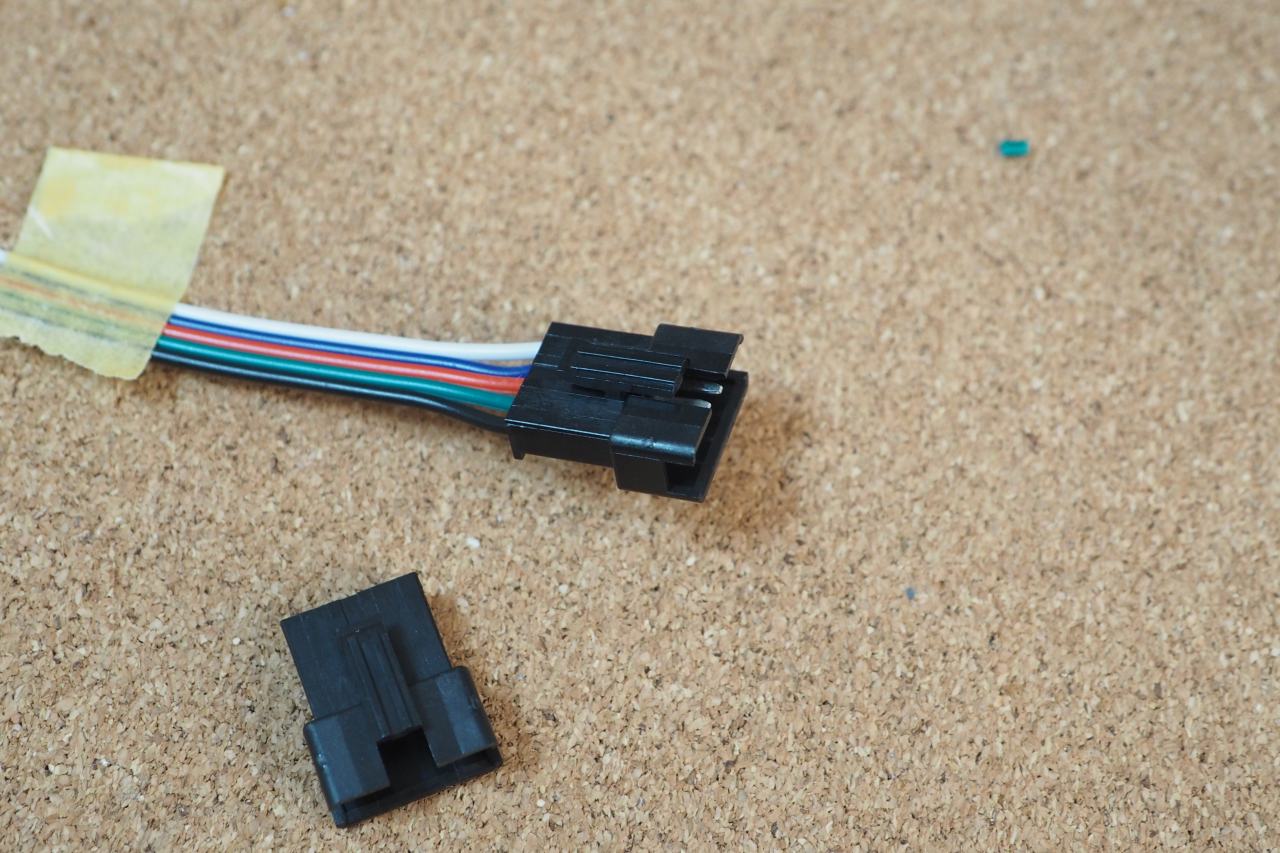

スピーカーケーブルには2.54mmピッチの中継ターミナルを使います。これのピンを加工します。

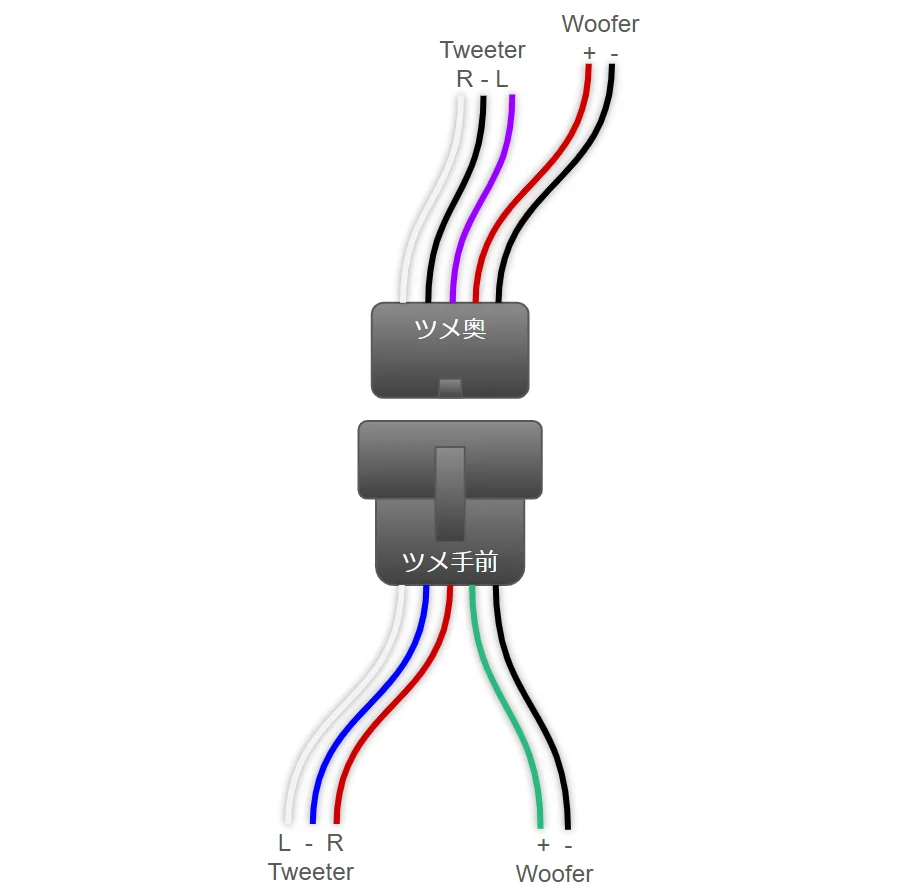

事前にコネクタ構造とケーブル色のメモを作っておきます。それなりに配色は複雑。これが無いと、ピン加工やコネクタ挿入でミスります。カシメるときのツメの向きも重要なのです。

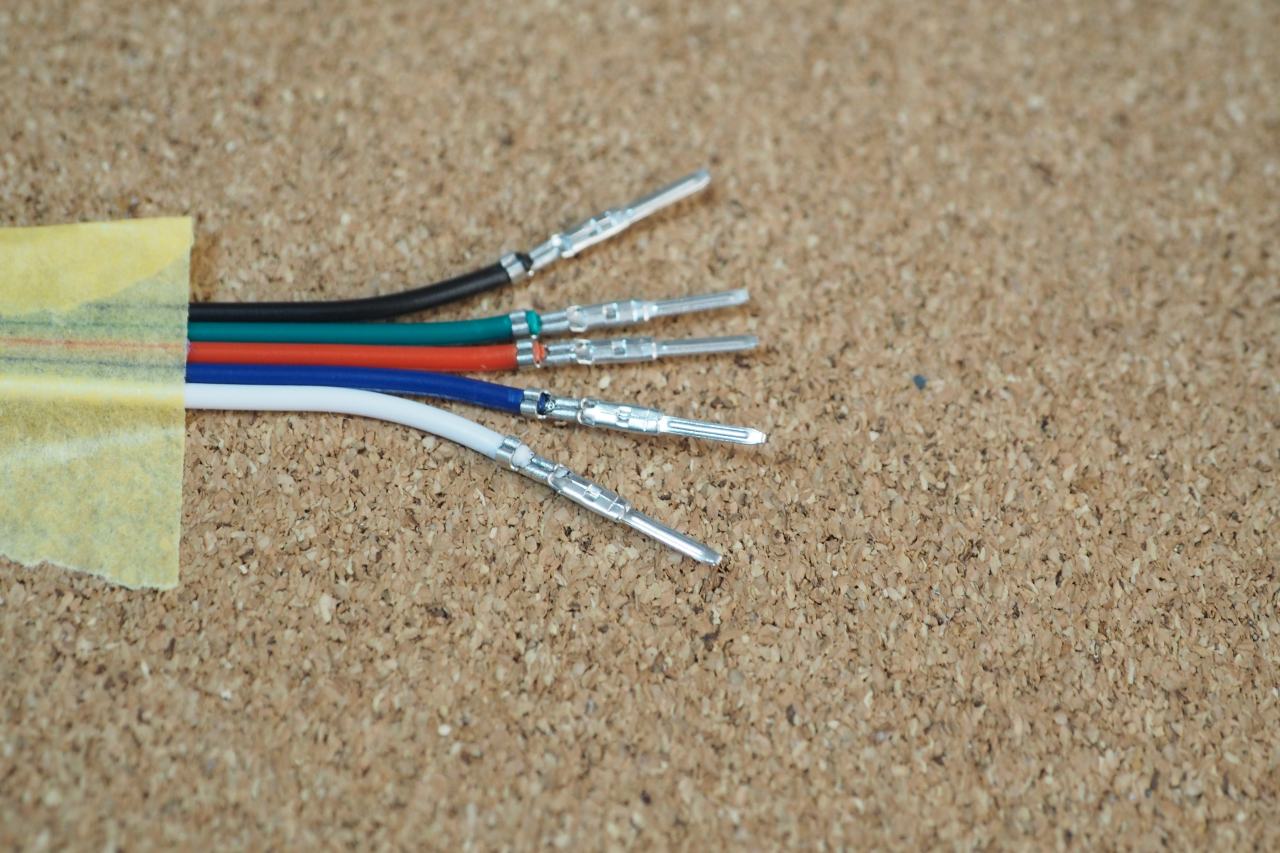

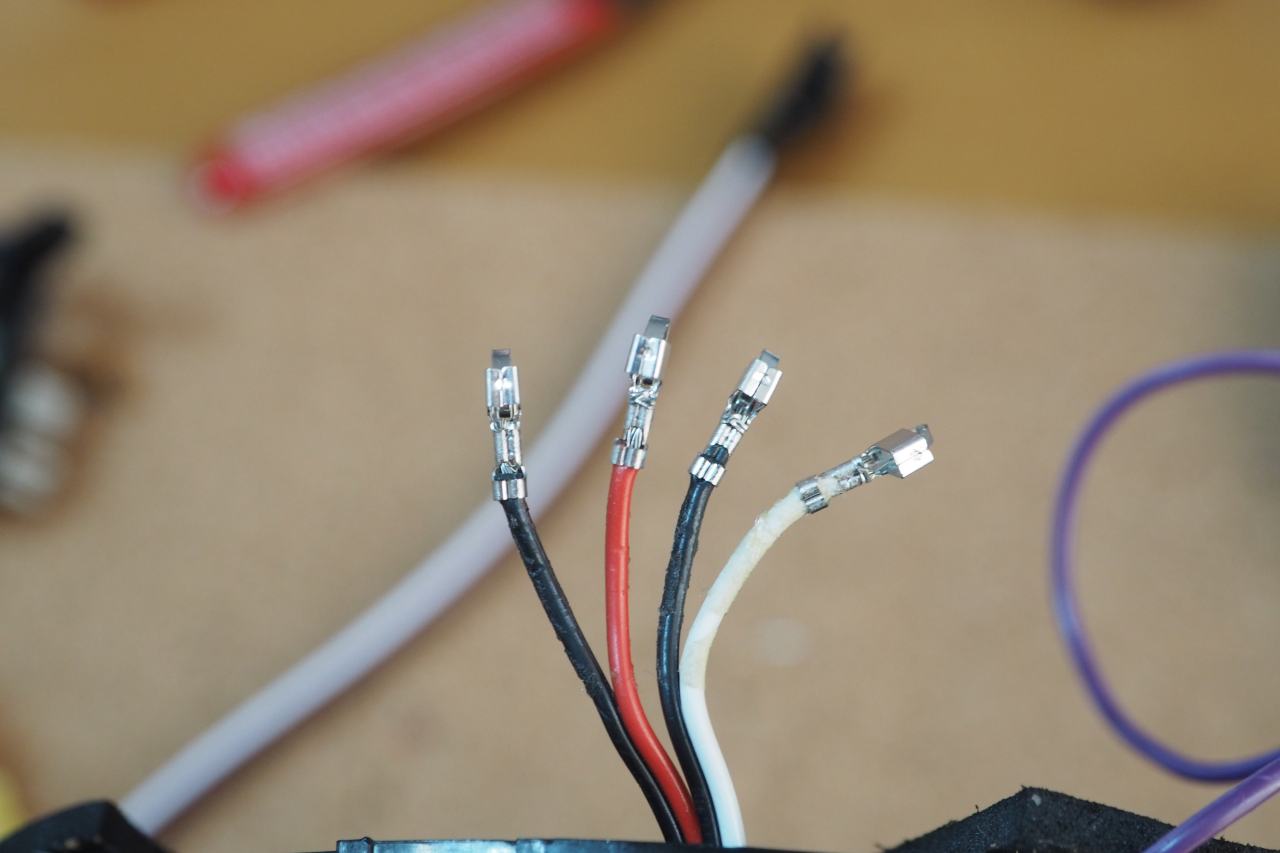

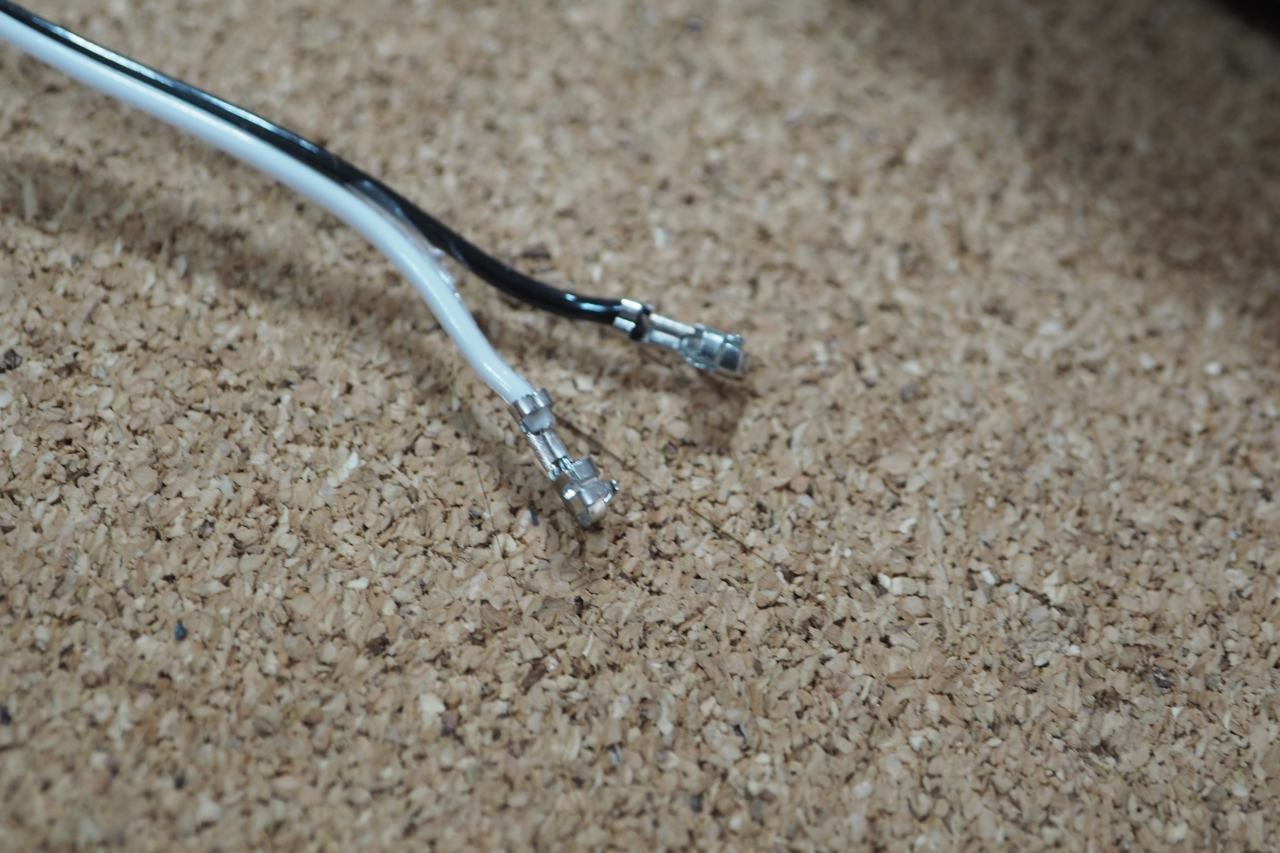

まずオス。

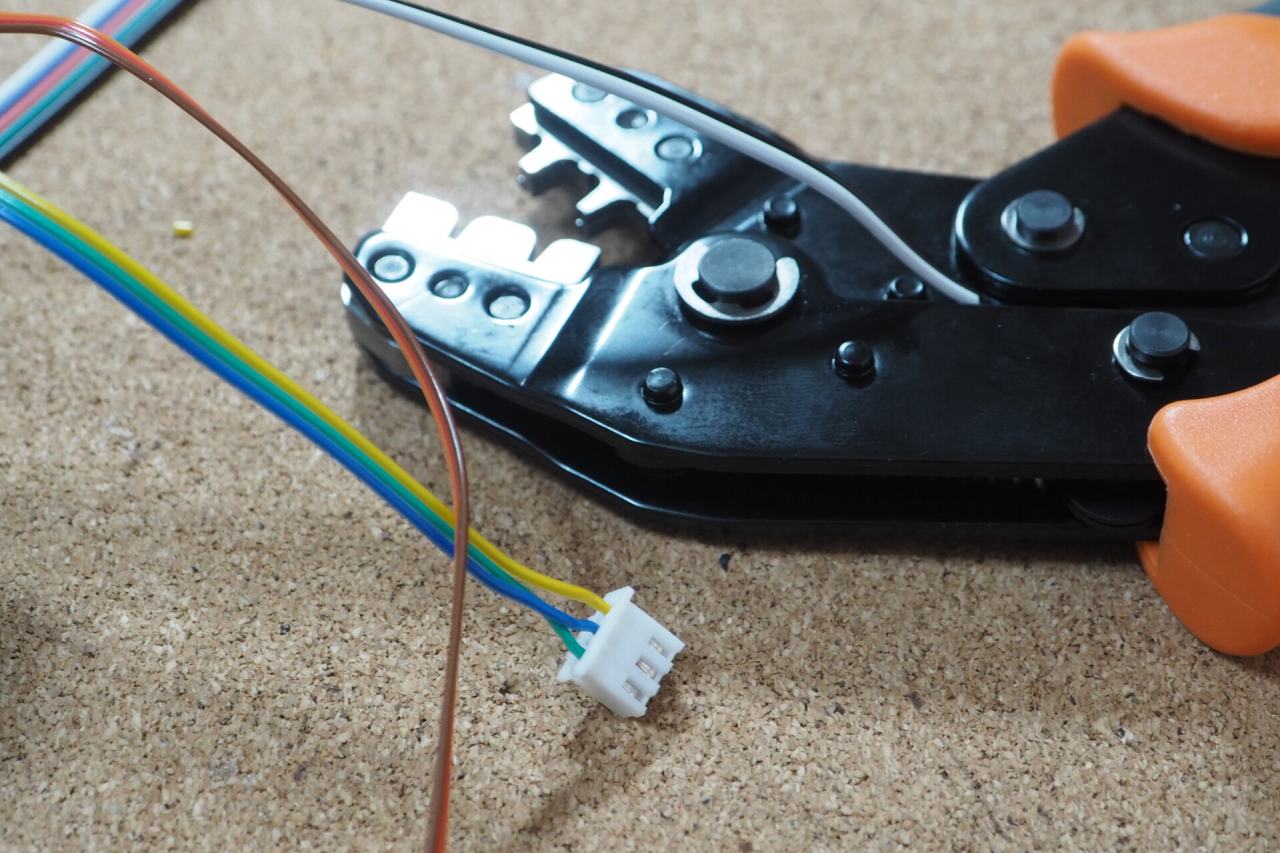

新しいクリンパーの効果は絶大。（前稿）

続いてメス側。

ケーブル長がギリギリで、神経つかいます。
それで、

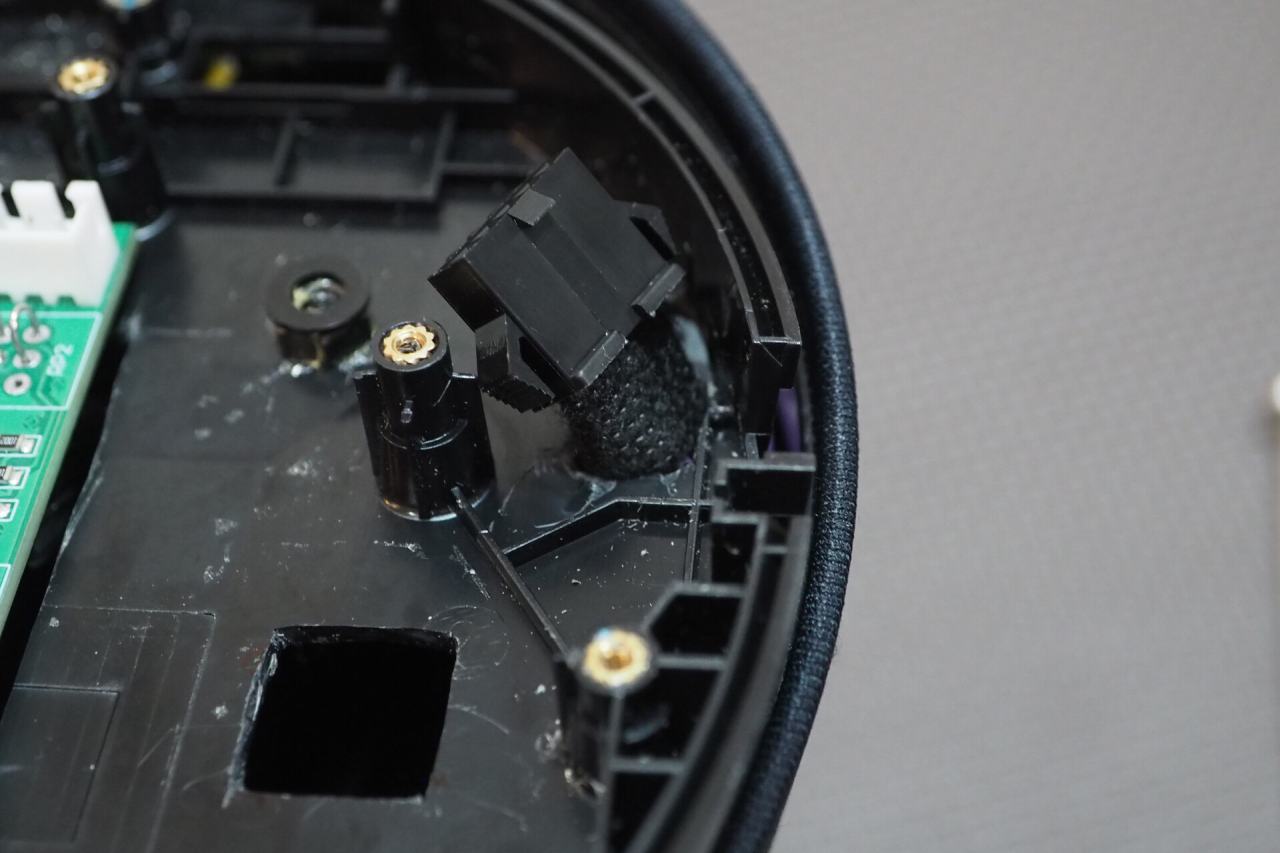

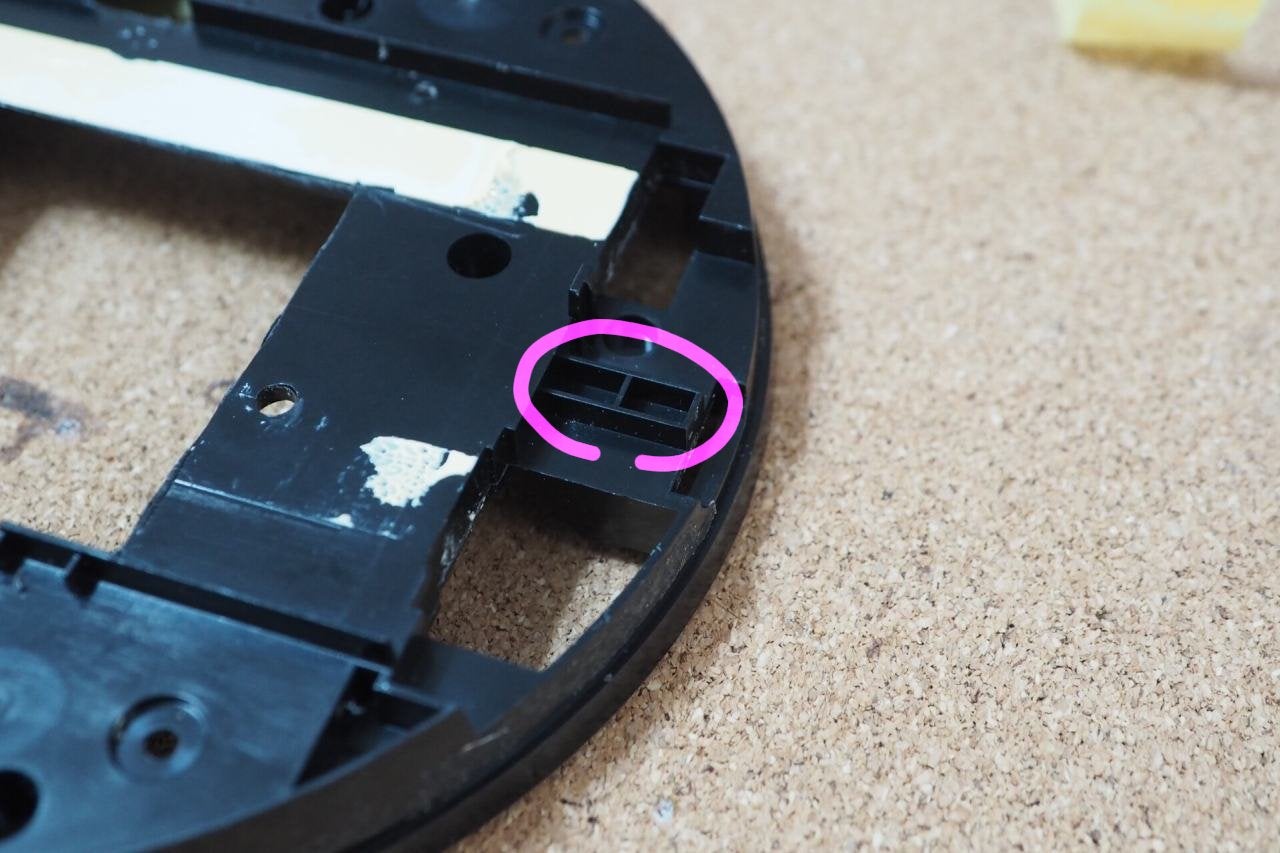

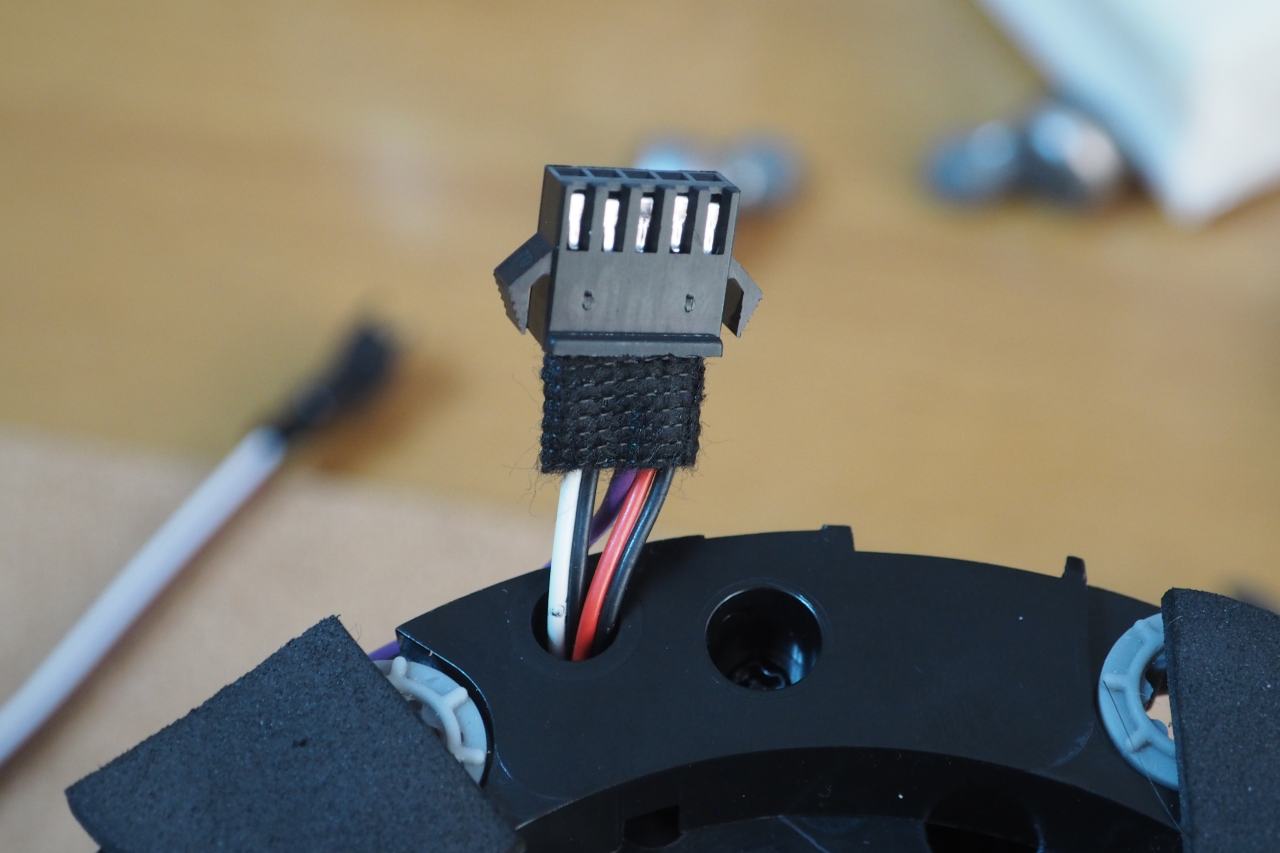

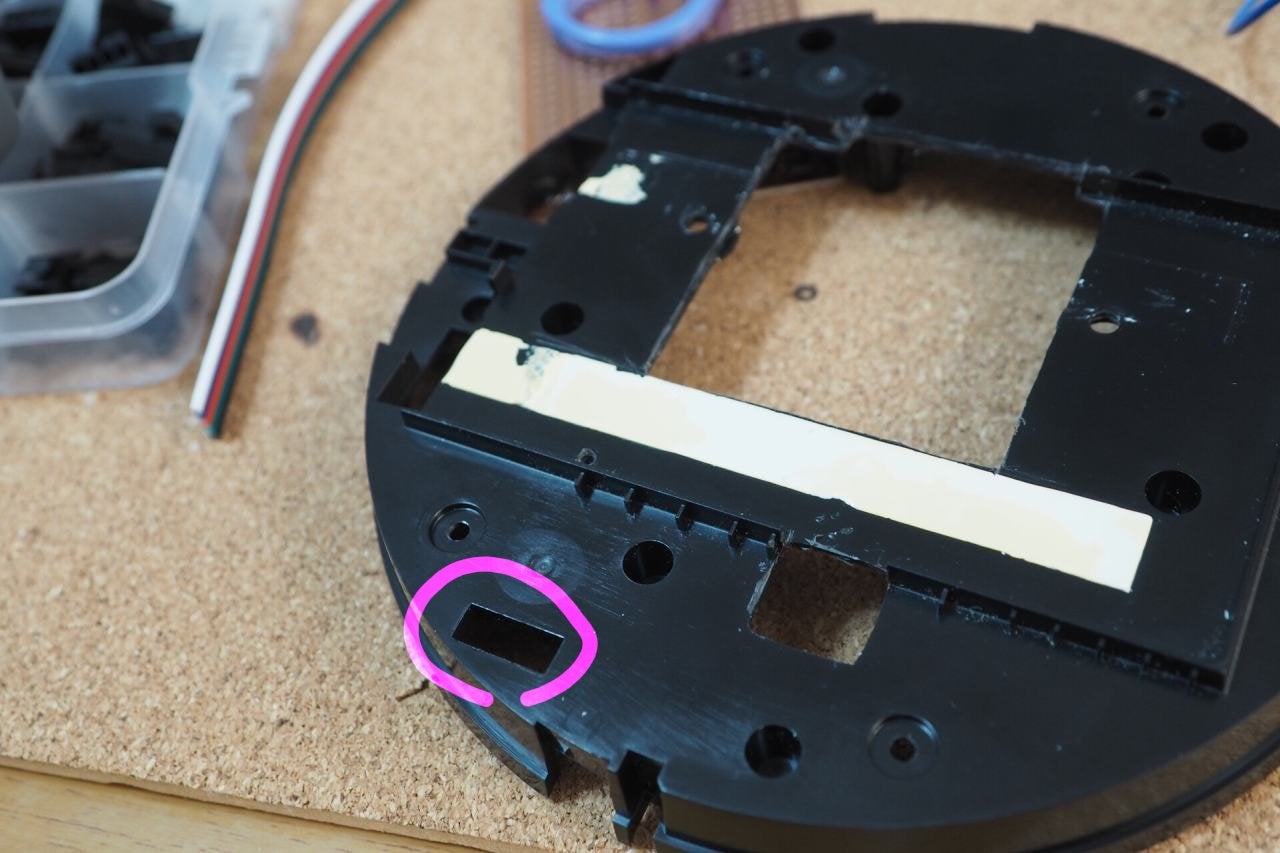

このターミナルを付けてしまったことで、サブフレームに空いていた角穴にケーブルが通らなくなりました。なので少し押し広げます。

各種カッターでむりやり広げる。

問題なくターミナルが通せます。

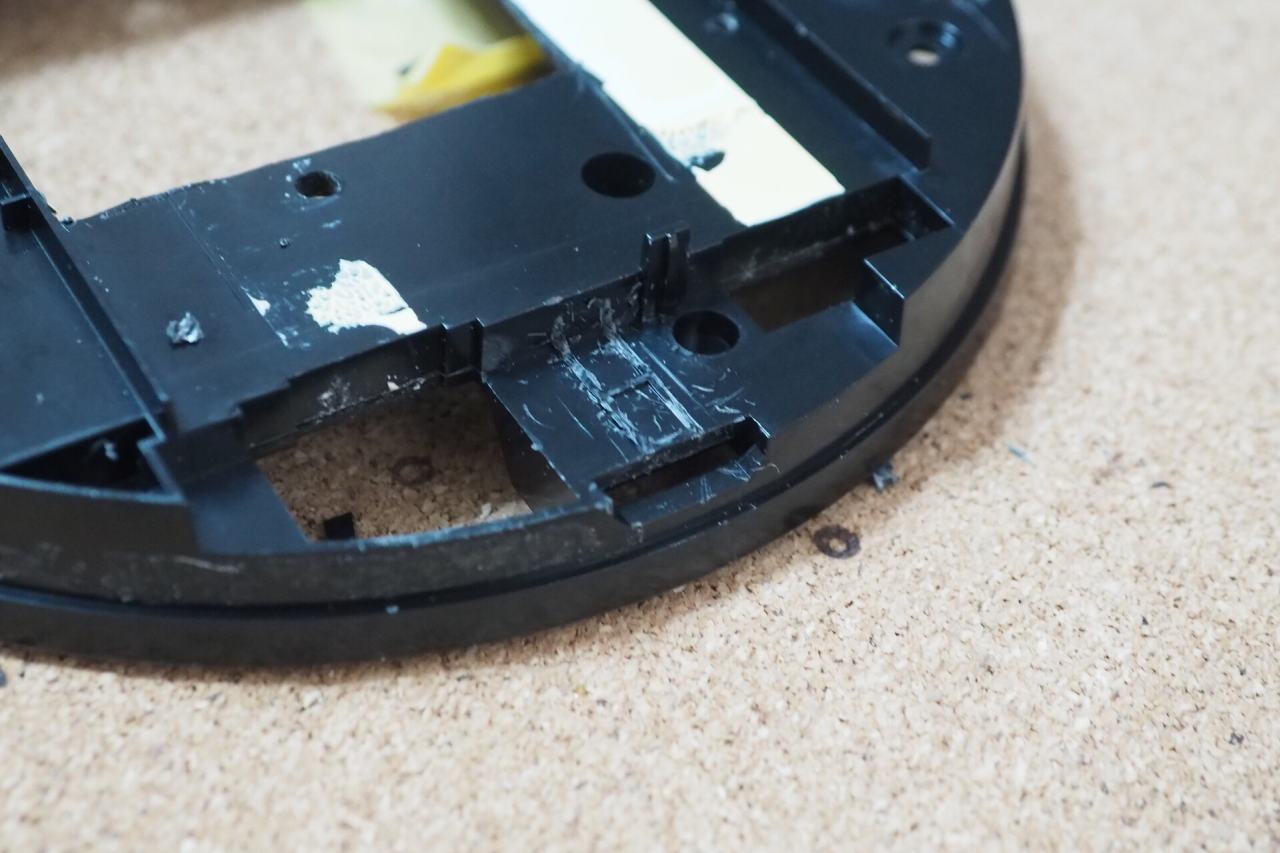

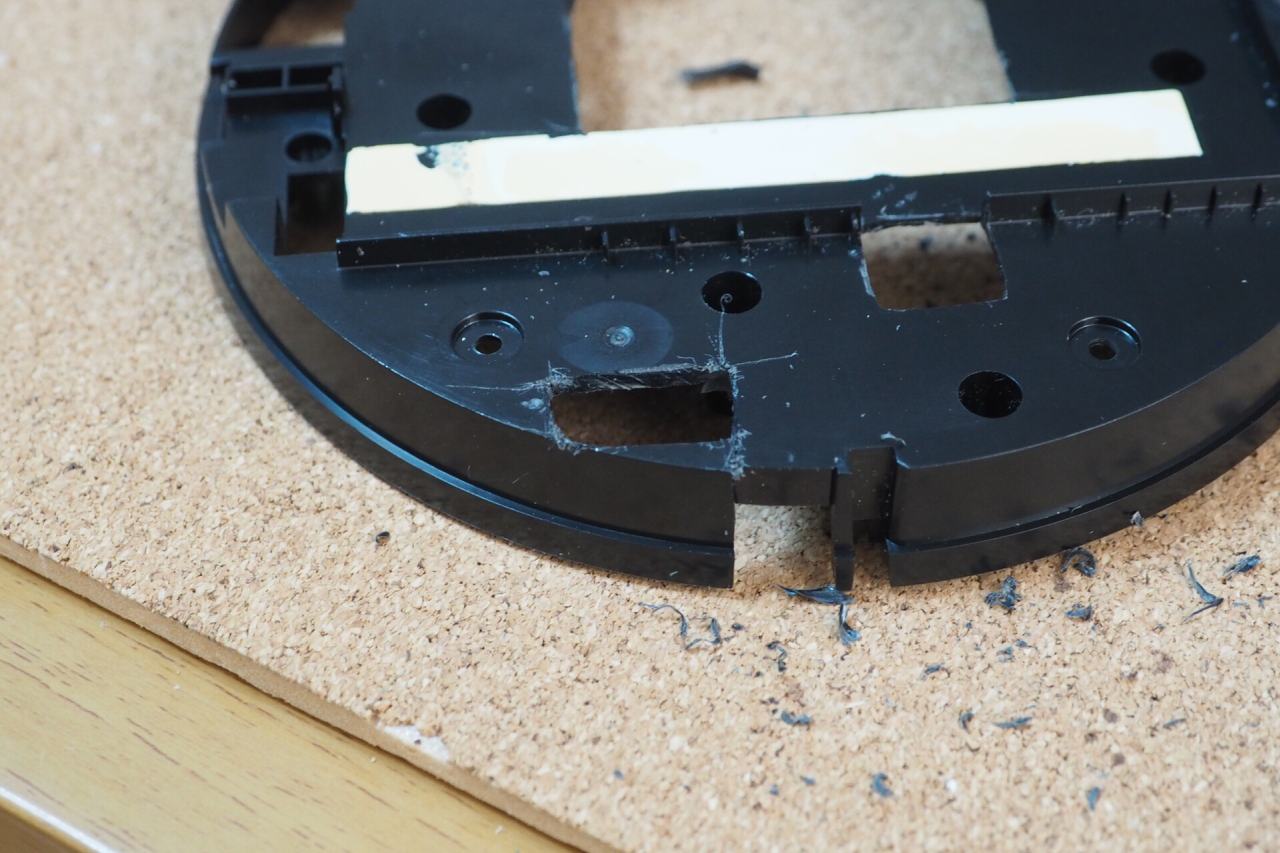

仮組みしてみたところ、この突起部もケーブルとやや干渉するので、

削り取ってしまう。サブフレームは穴だらけ。切除だらけでボロボロです。ですが、これでいいんです。どうせ見えないのだし。

小信号ケーブルの加工

今度は圧着ペンチで小さなターミナルピンを加工して仕上げていきます。

これは5V用サブ電源の配電ケーブル。

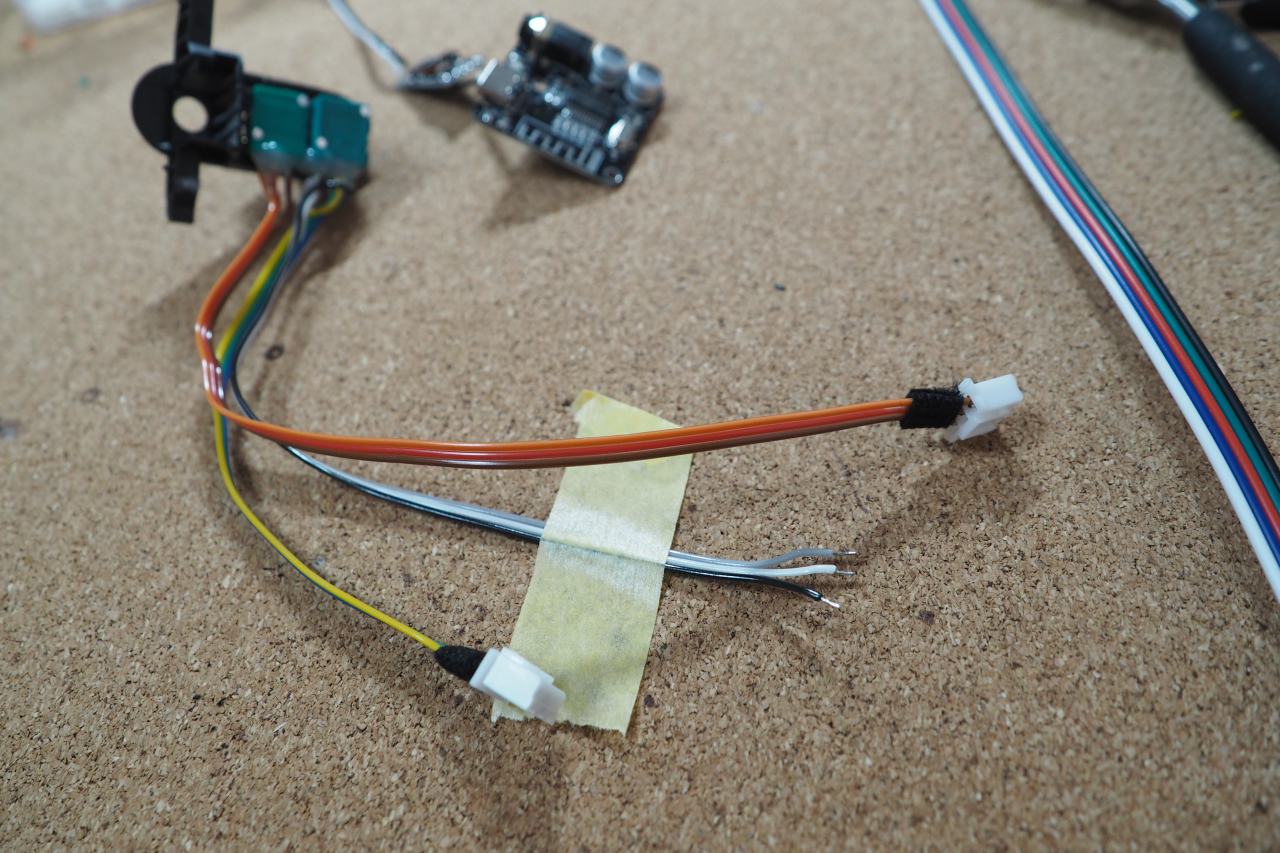

そして、前面ボリュームから伸びてくるライン信号。
　

全部キレイに加工が済みました。

ここまで配線準備が整うと、いよいよ最終実装です。
ここからは一挙に進みます。
　

最終配置

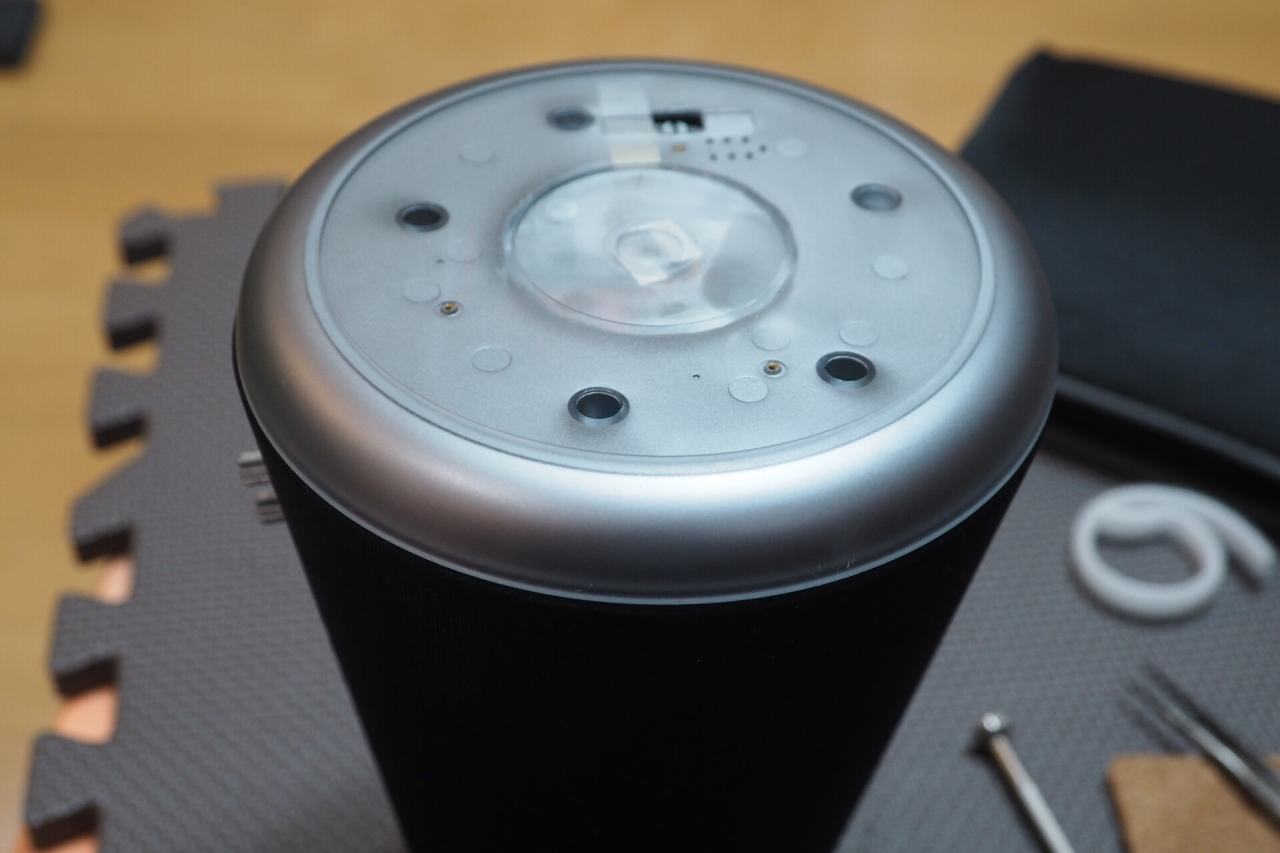

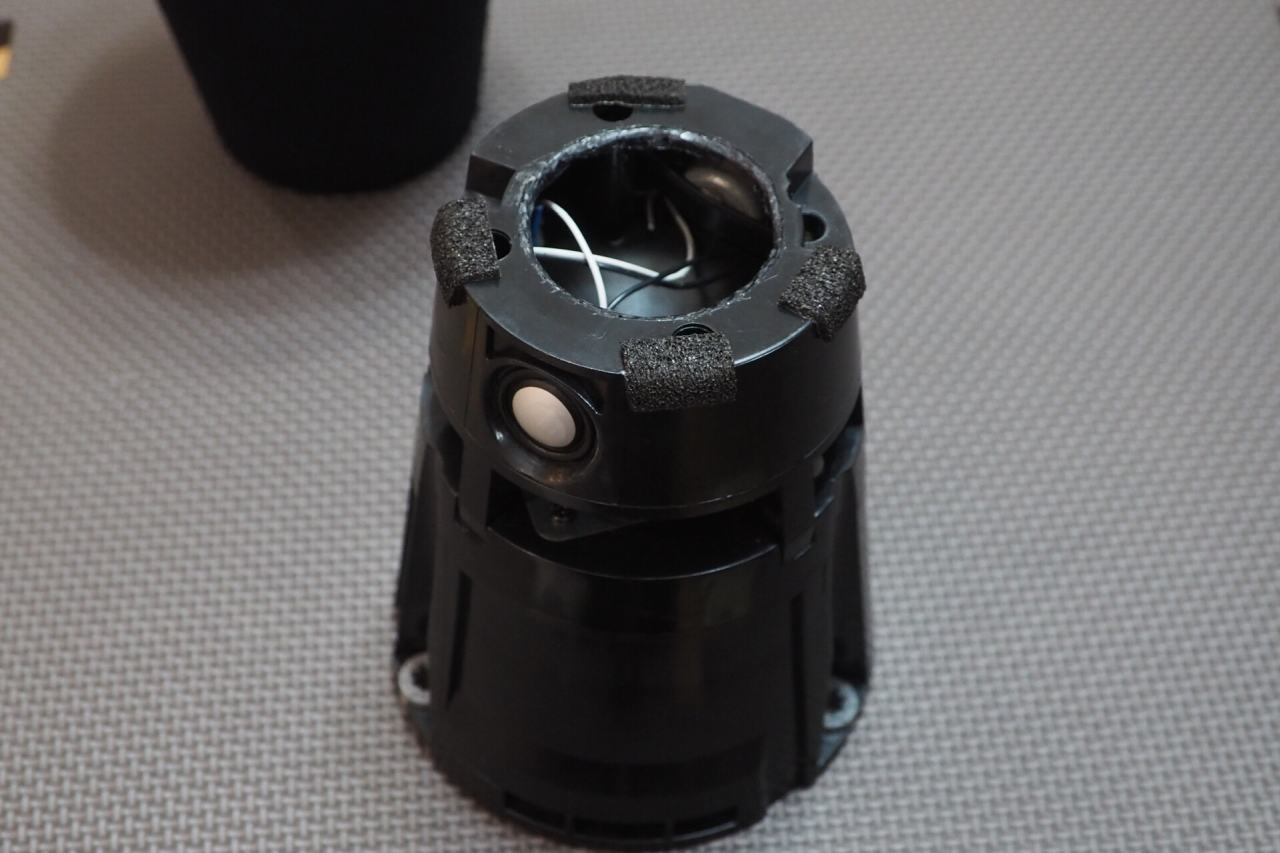

スピーカーモジュールの天面四隅にエラストマの薄い緩衝材を貼り付けておきます。これが無いと内部でガタガタする可能性があります。なぜって、私は天面の固定ピンを削って穴を開けてしまったから。支点が不安定になったのです。

ここから先は実装順序が大切。順番を誤るとリバートしてやり直しとなります。この手順は脳内で組み上げてあったわけです。

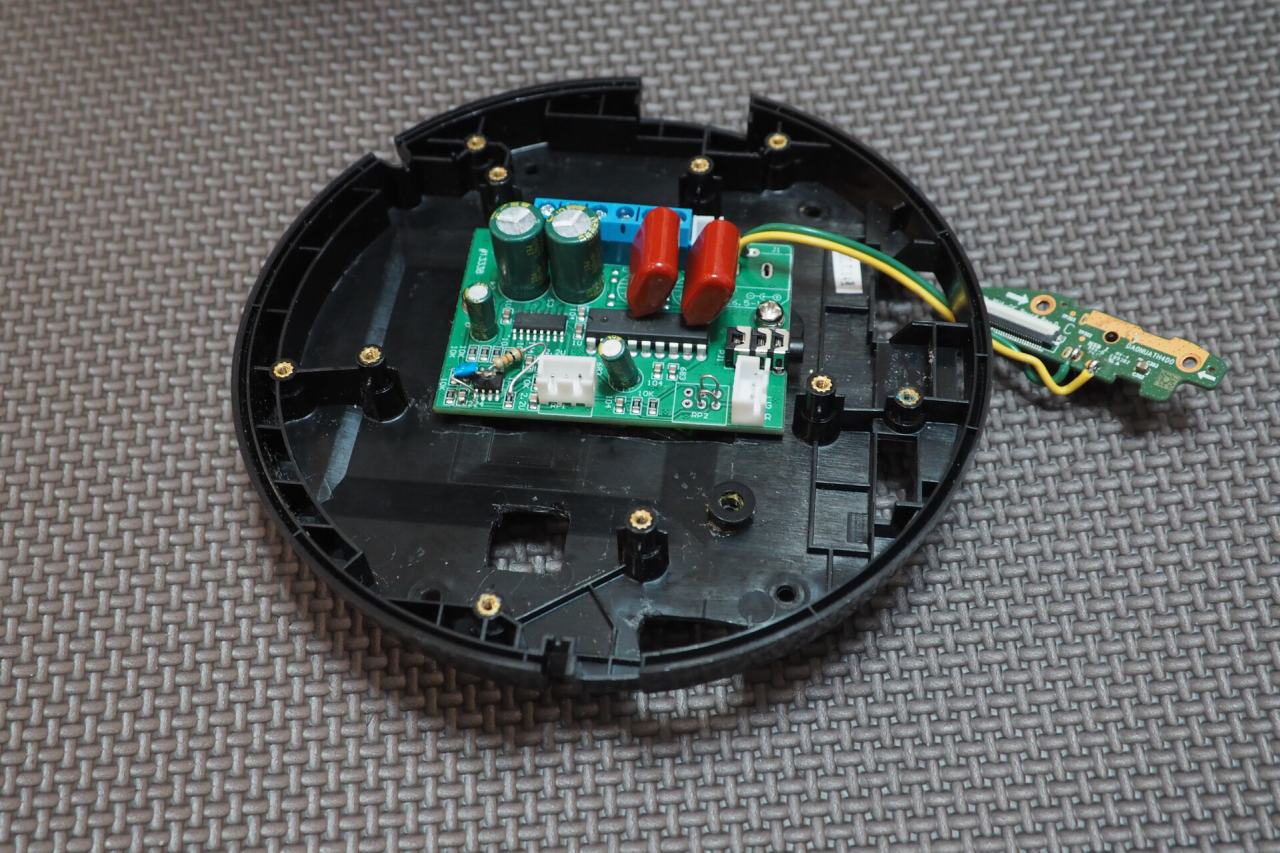

DCターミナル基板をサブフレームの穴に通す。

この段階でアンプPCBはサブフレームにネジ止めします。
　

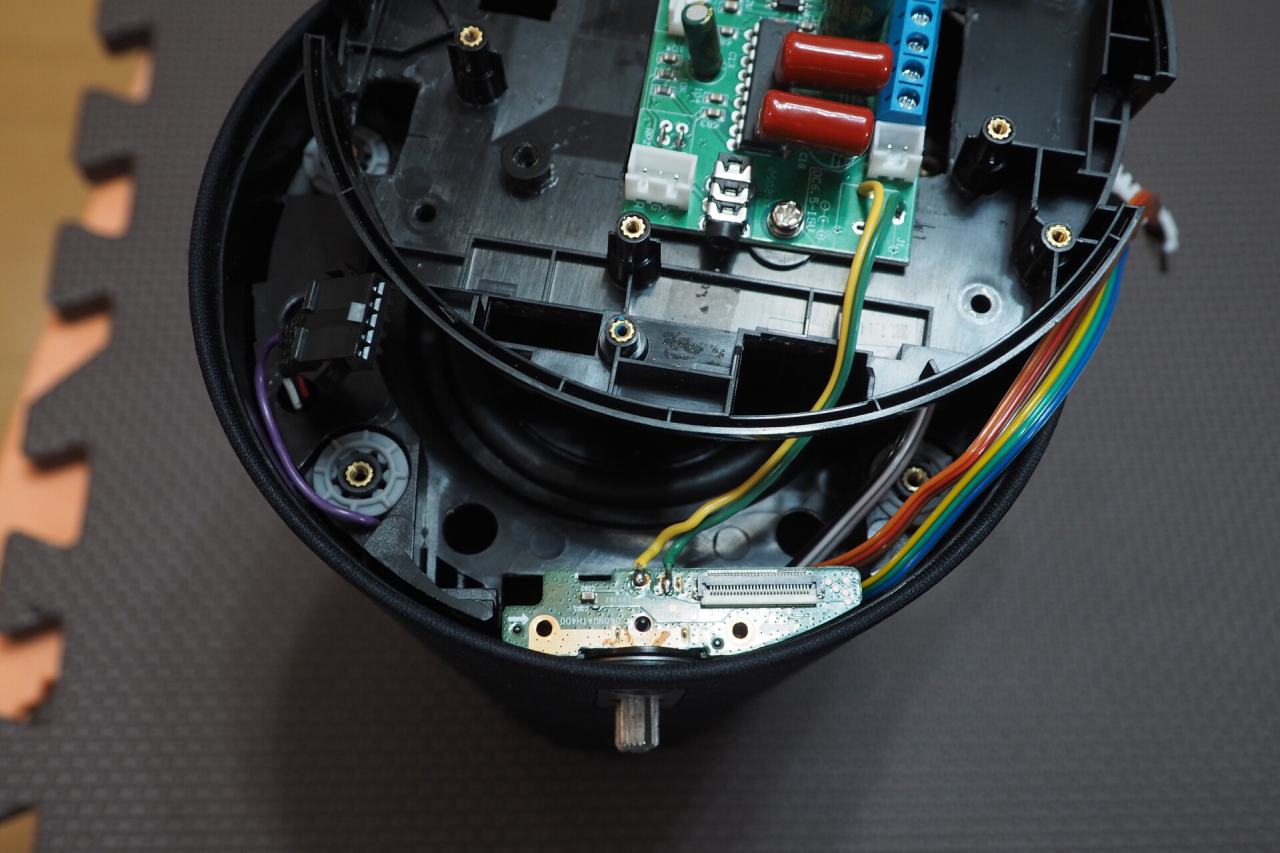

外装フレームに、ボリュームの付いたフロントパネルをインサート。
　

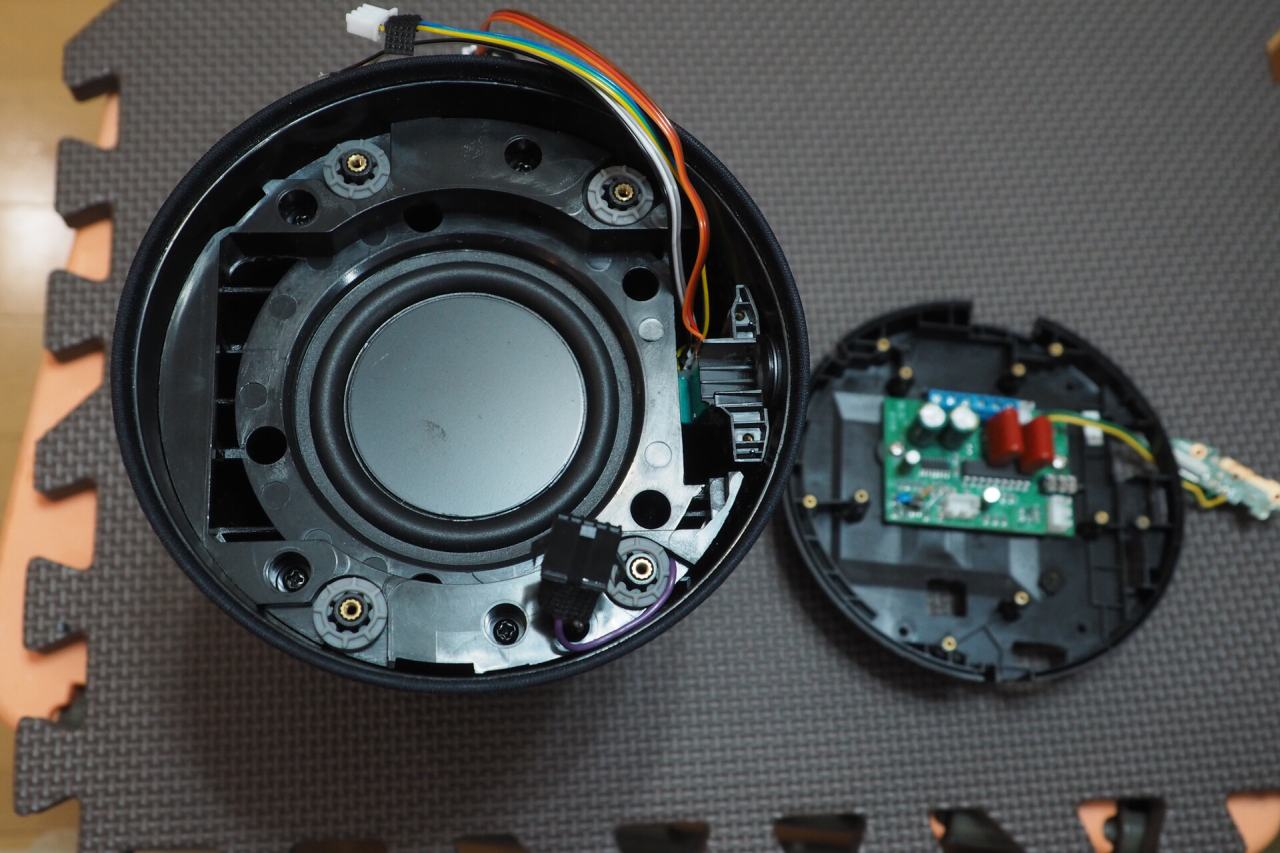

ここで、スピーカーモジュールを外装フレーム内に落とし込みます。
ぎゅっぎゅっと奥まで押し込む。ガタが出ないことを確かめる。
　

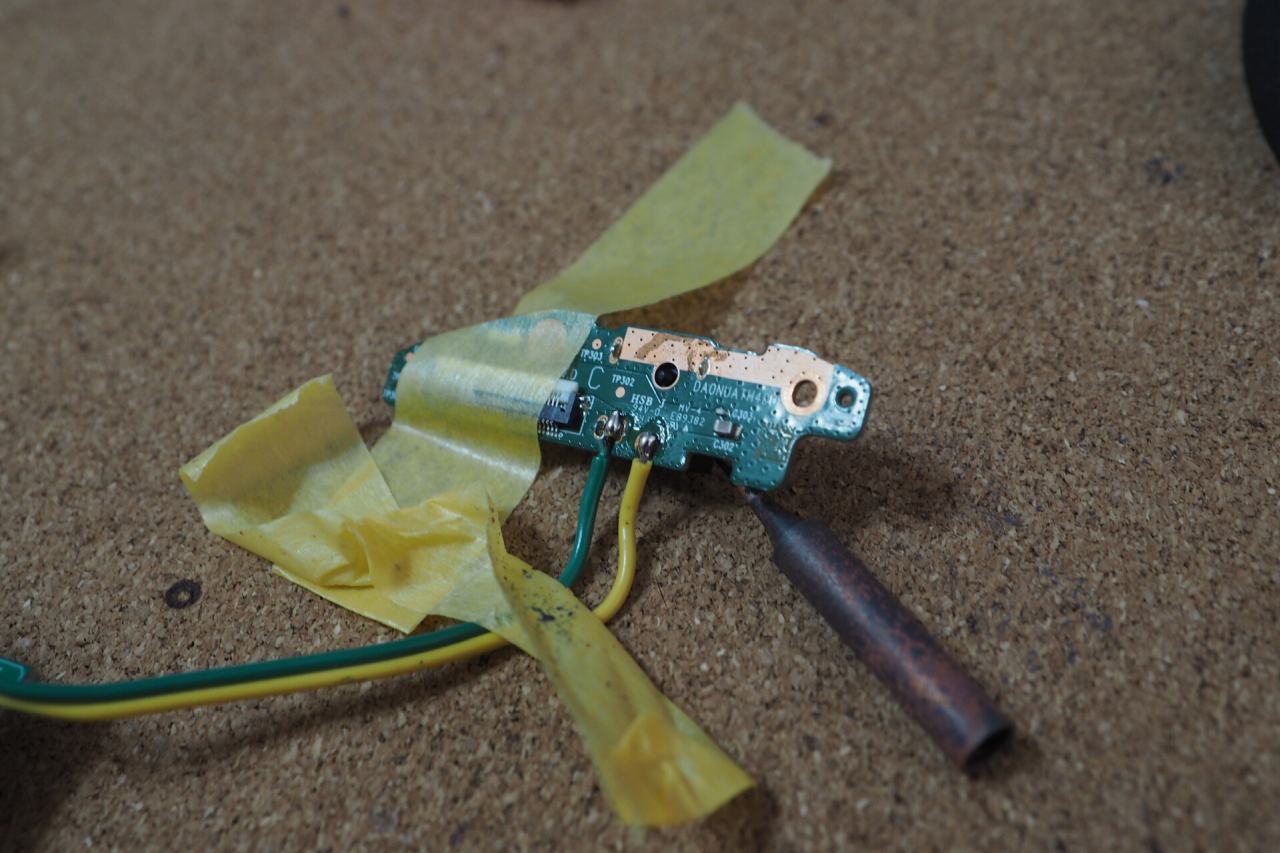

フロントパネルの上にDCジャック基板を設置。
　

そうしたら基板をネジ止め。
　

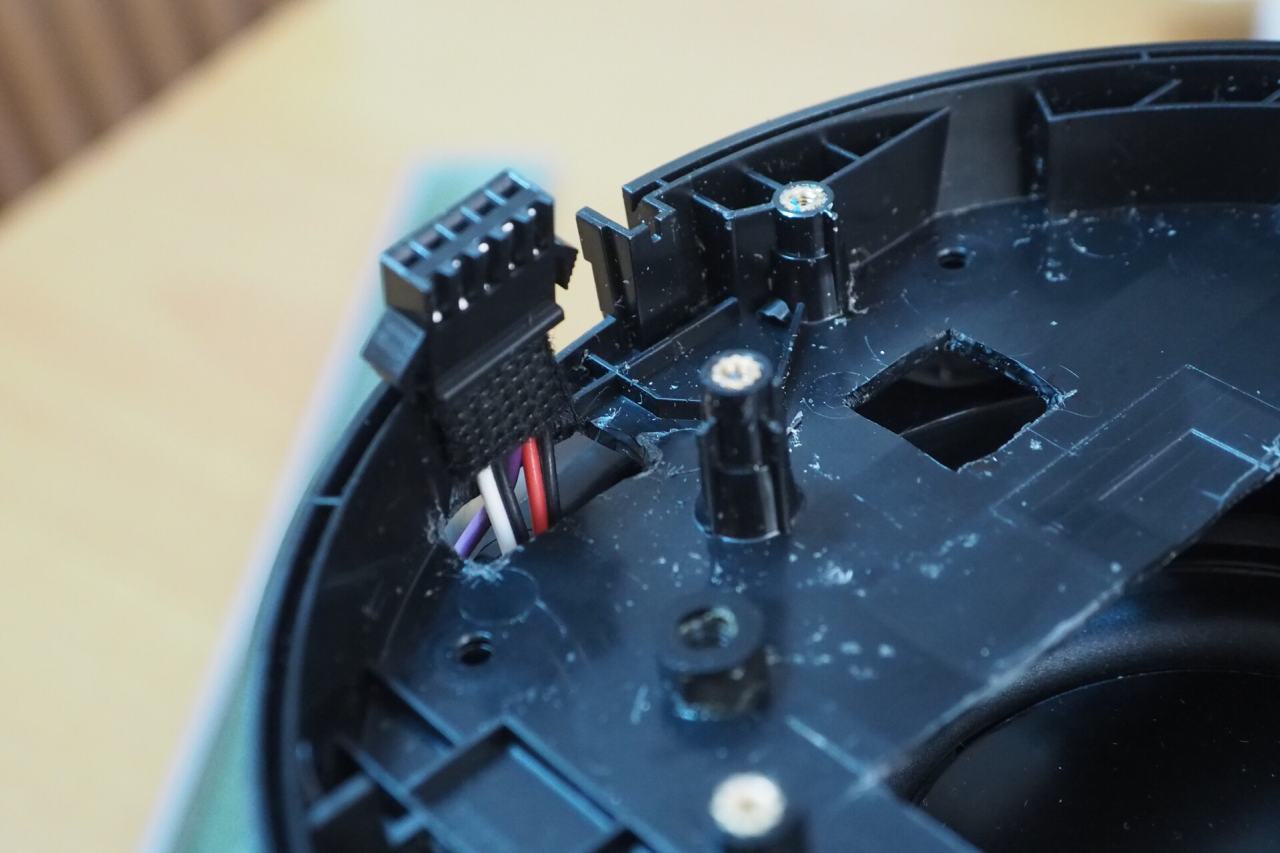

角穴からスピーカーターミナルを通します。
　

各ケーブルを角穴から通してきます。
サブパネルの位置を正確に合わせ、押し込んで装着可能か確かめます。
　

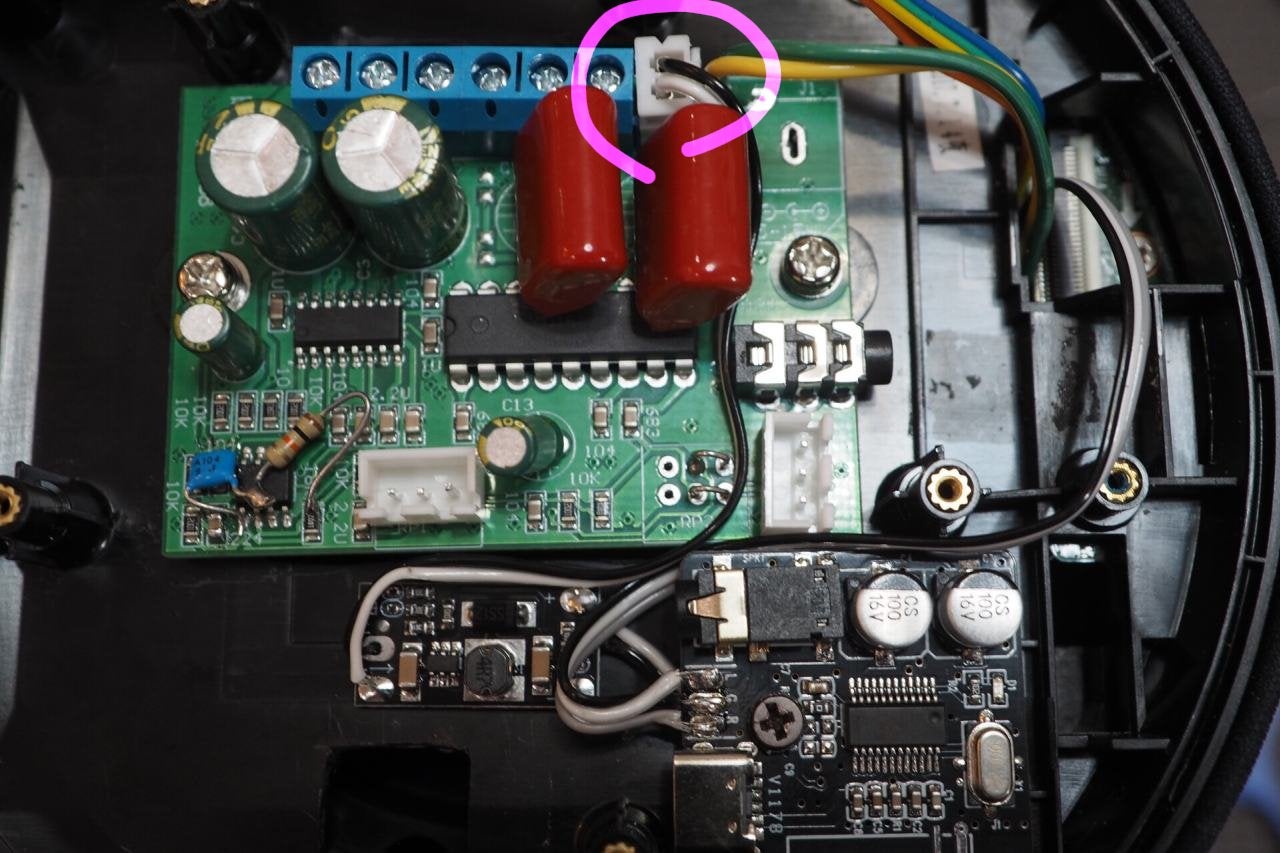

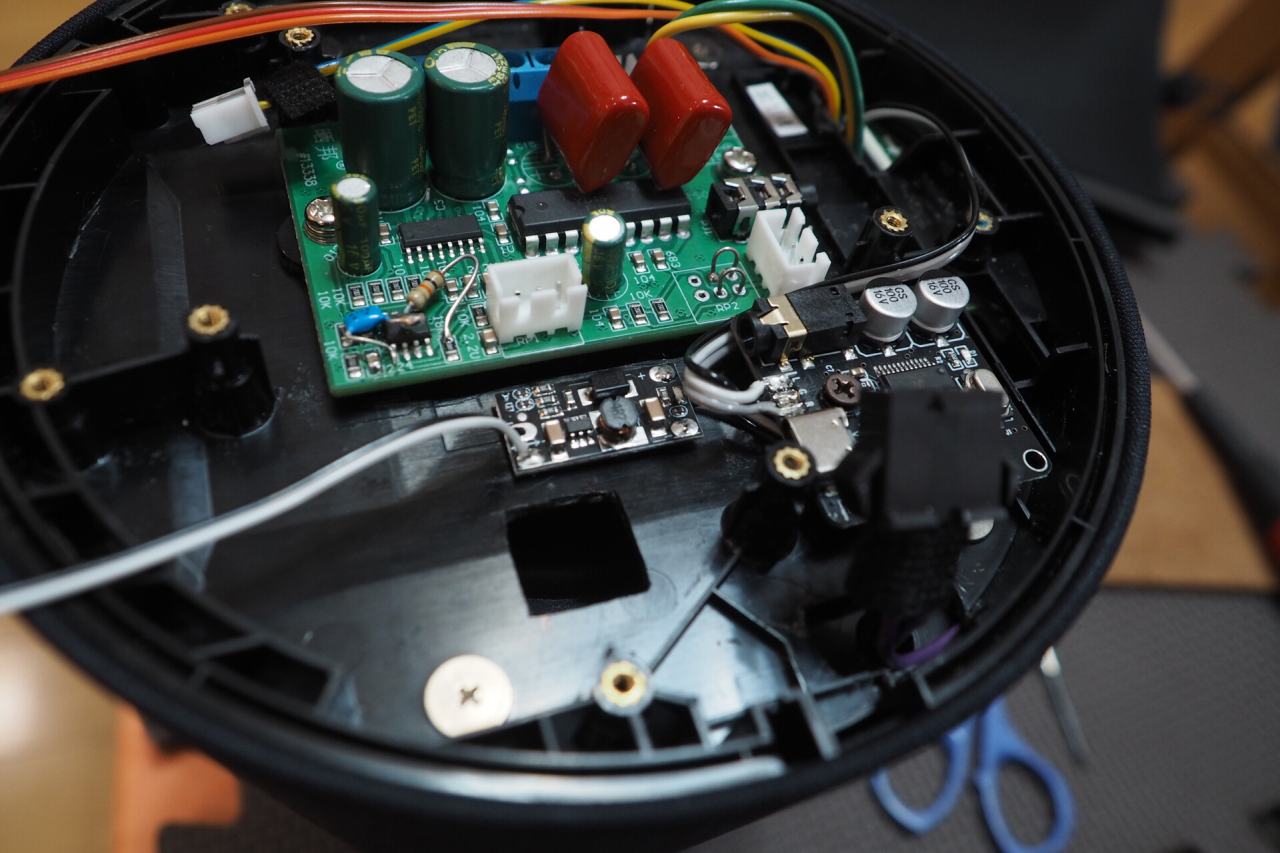

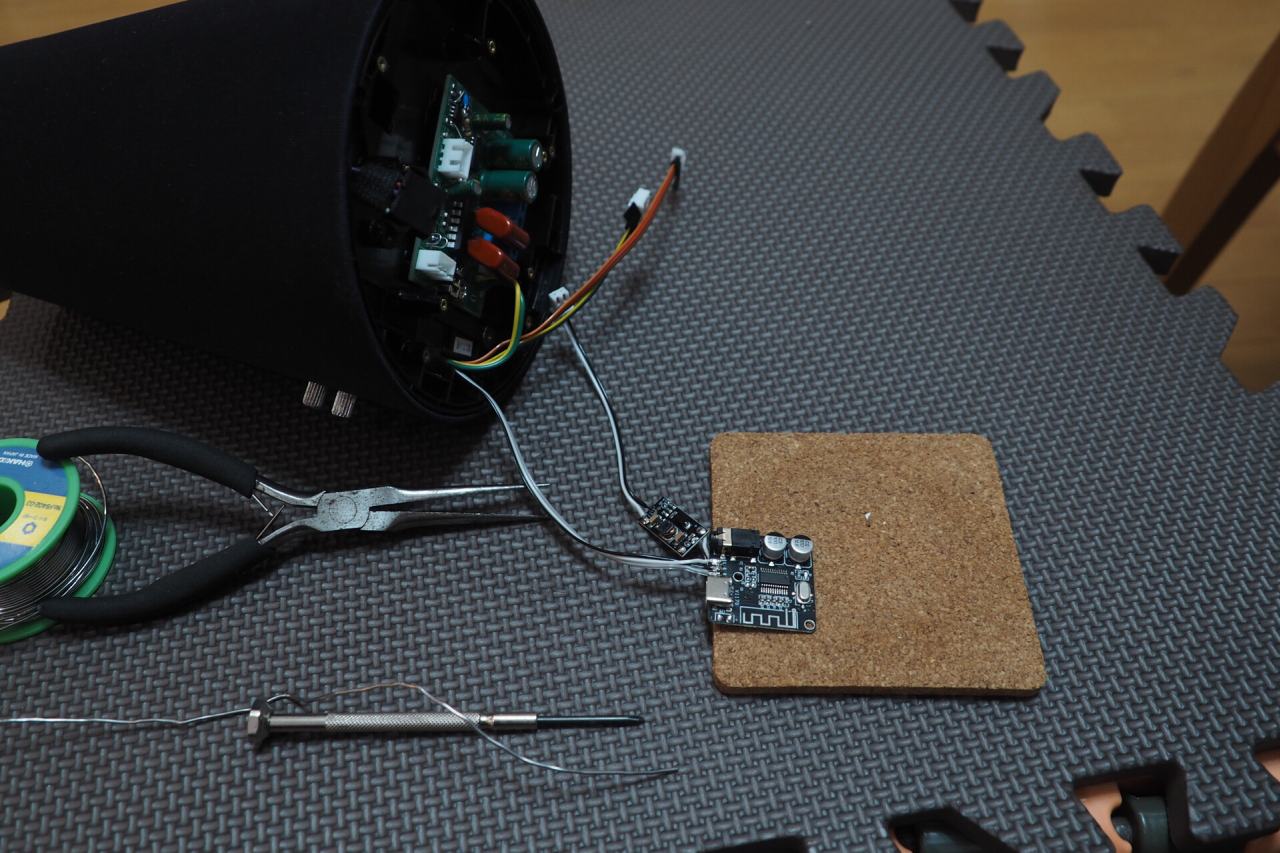

Bluetooth基板のOUTPUTへ、フロントパネルから伸びてきたLGRの入力信号線をはんだ付けします。ここはコネクタを用いず直付けです。
　

まずはBluetooth基板をネジ止めで固定します。
　

次に、DC5Vのレギュレーター基板を固定。これの固定には3Mの超強力両面テープを使いました。

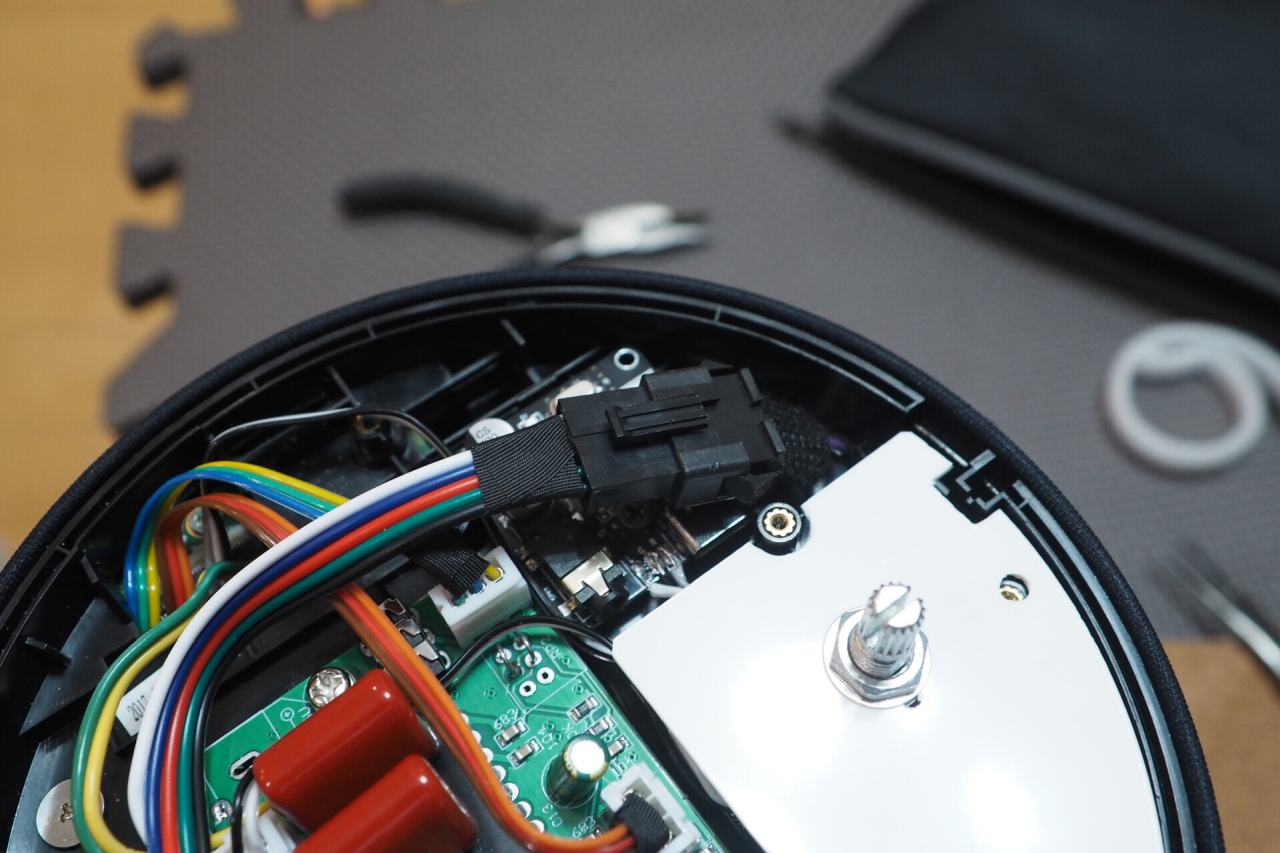

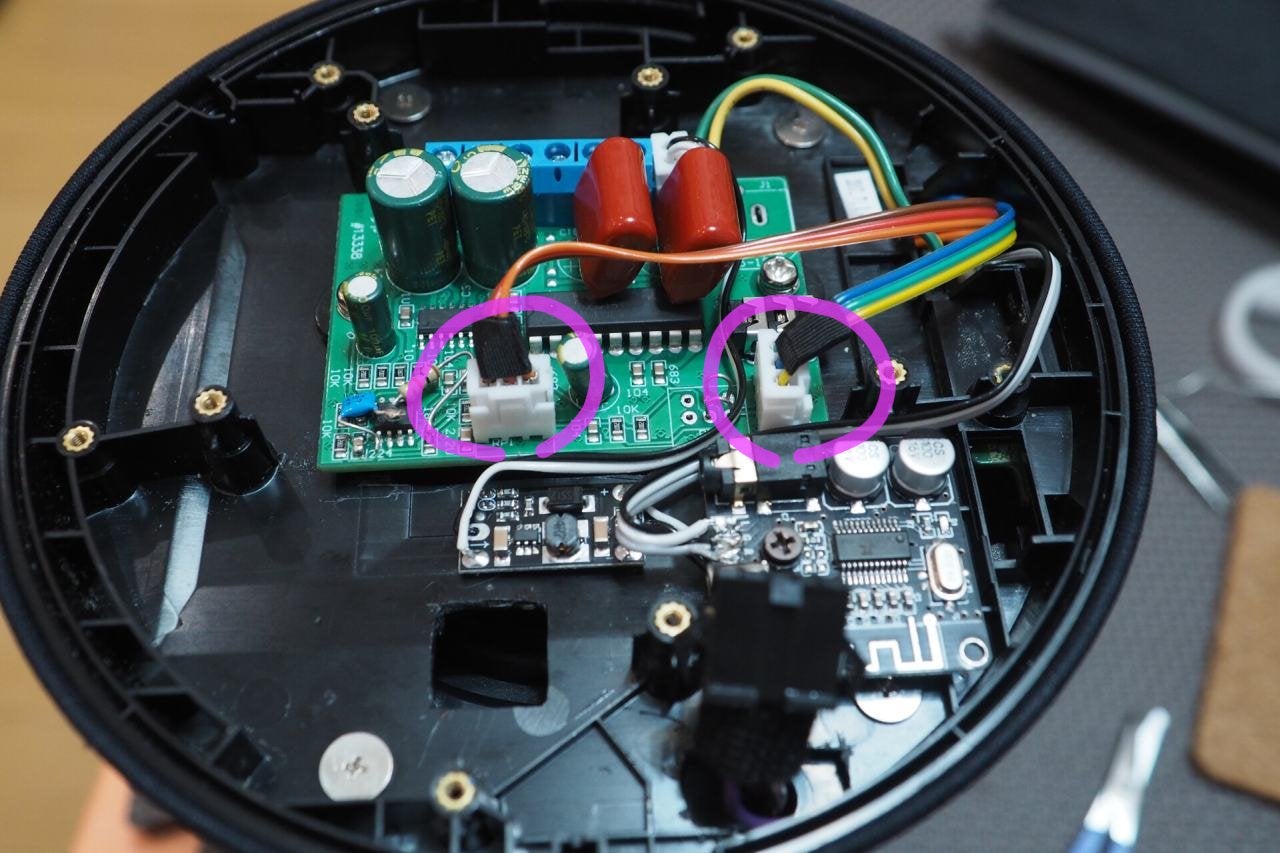

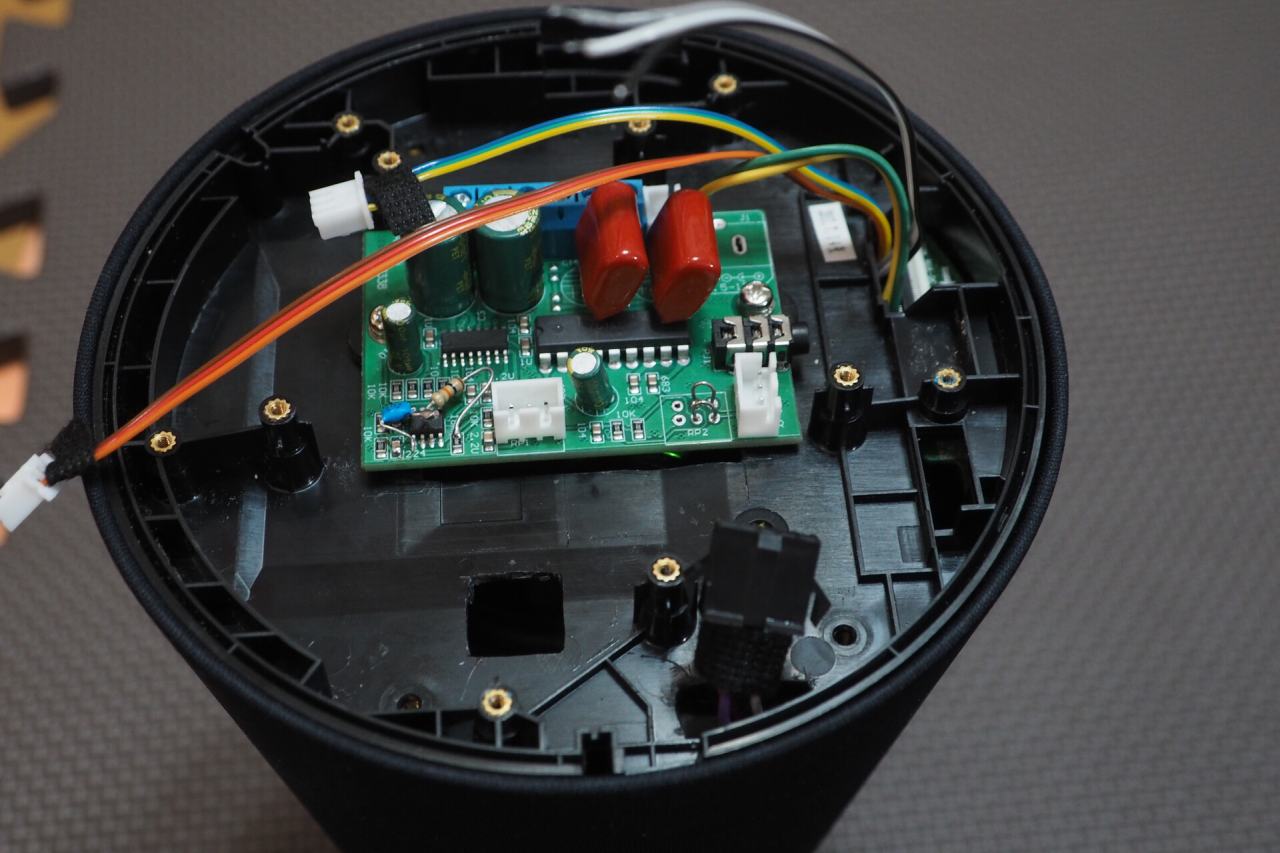

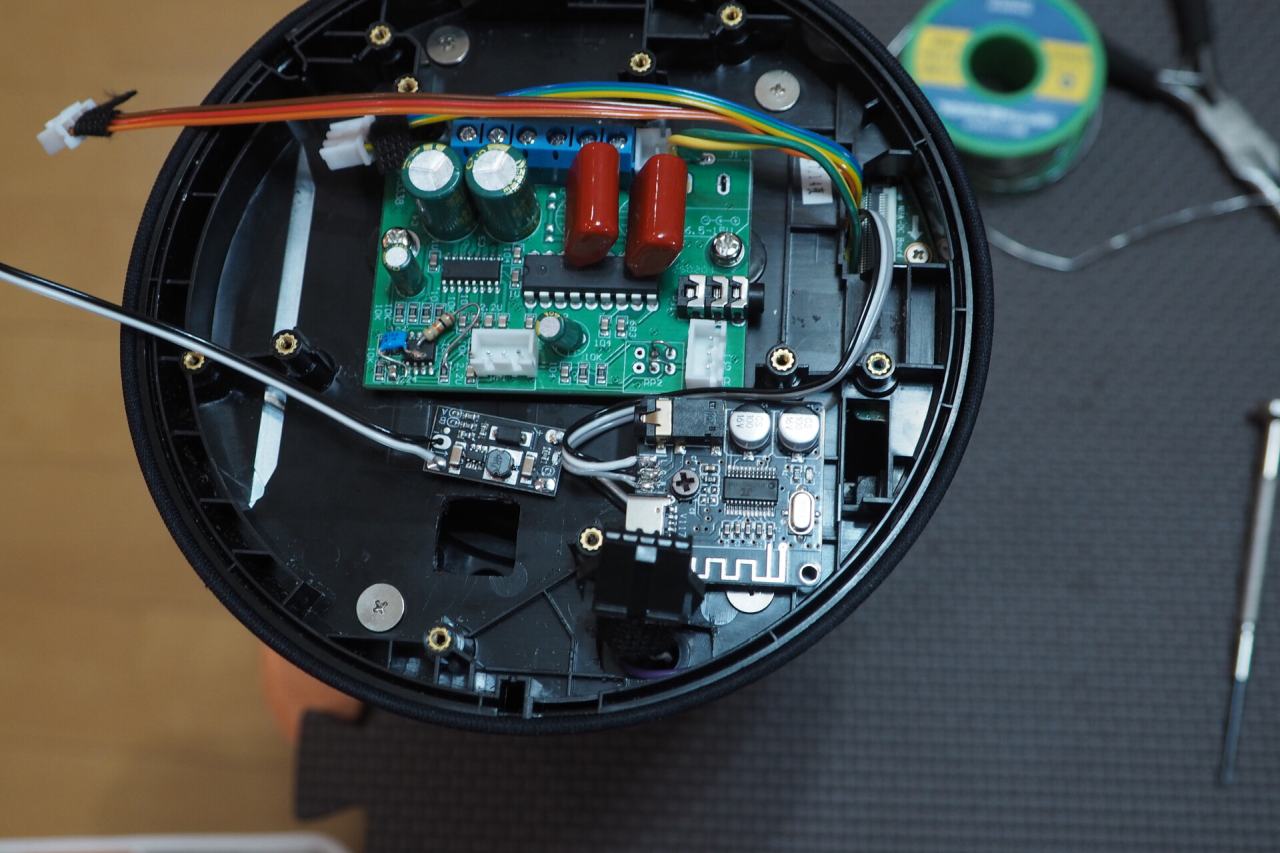

コネクタをどんどん繋げていきます。
　

5Vレギュレーターへの給電ケーブルはコネクタへ挿します。
　

続いて、ボリュームからのINPUTケーブルとBASS調整ケーブルをコネクタへ挿します。
コネクタの加工は骨が折れますが、こんな風に最終段では接続が非常に楽なのです。ケーブル長が最短距離で、しっかりと接続が可能。これがハンダ付けなら、ケーブルはぶらぶらの冗長さが必要になります。
　

ケーブルの長さと配置を整えます。
　

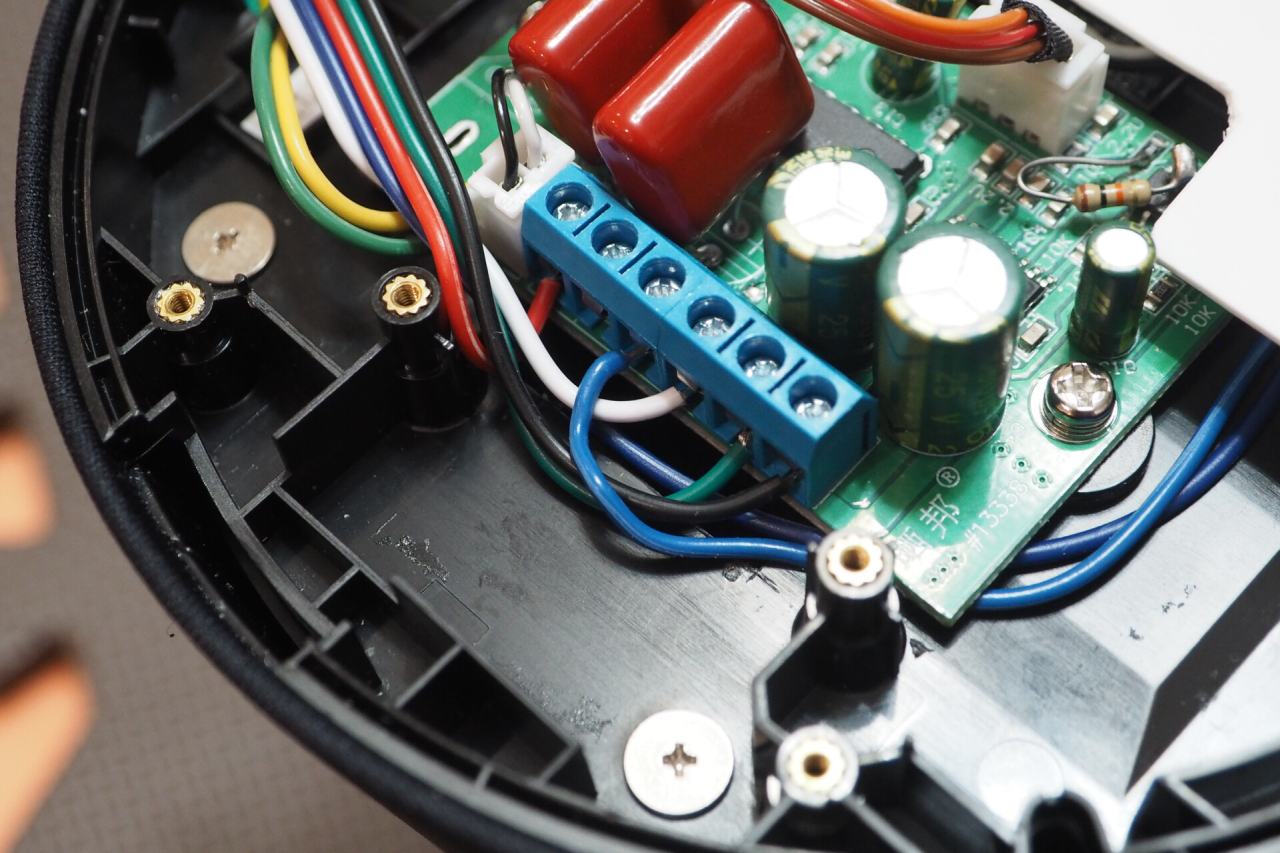

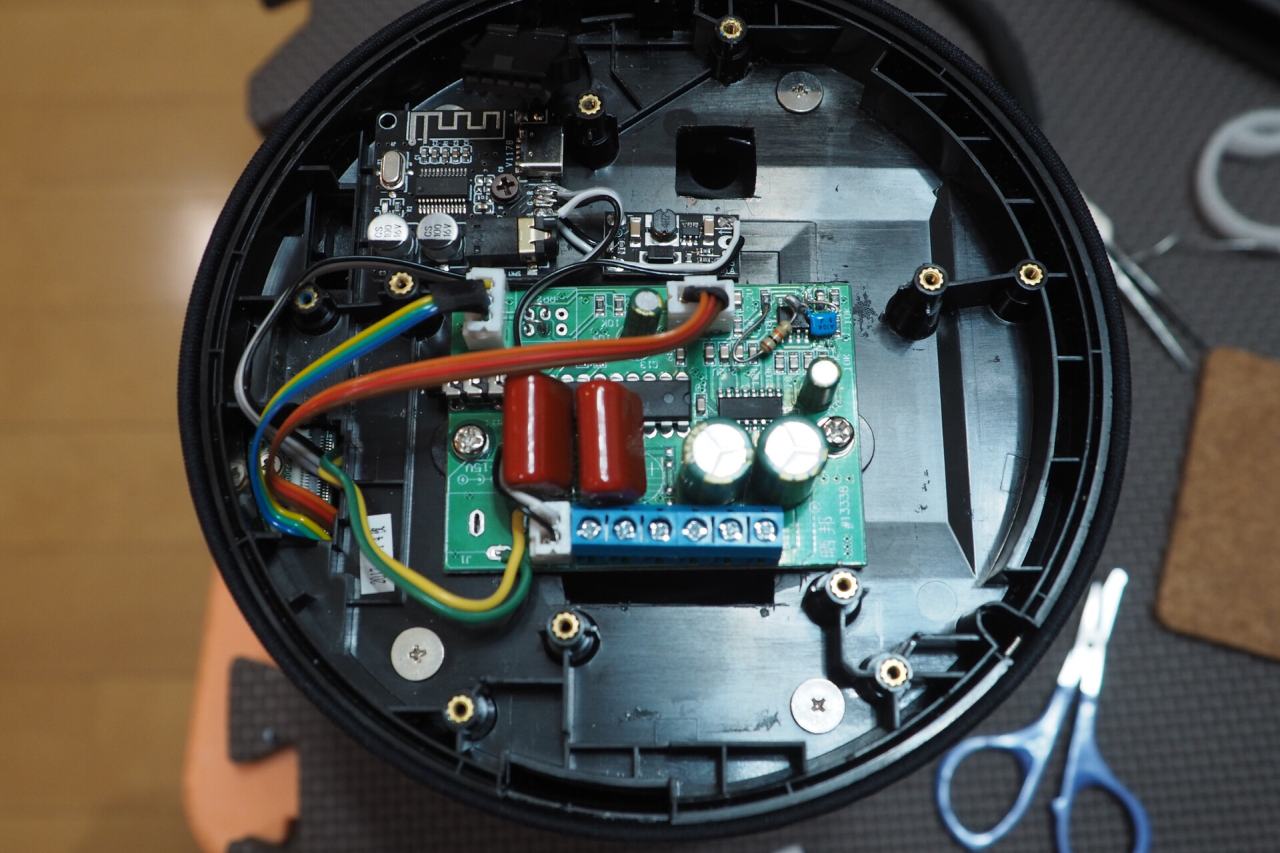

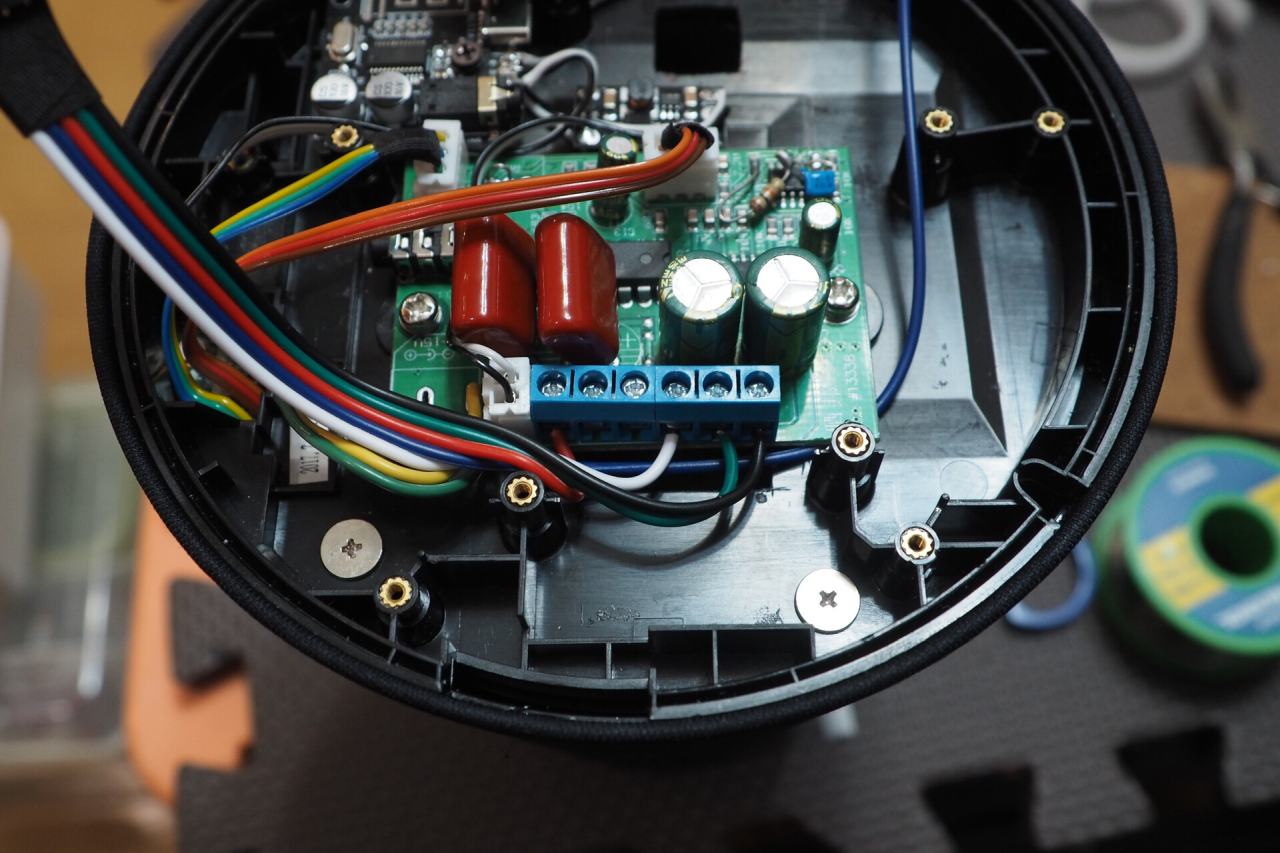

アンプ基板のスピーカーターミナルにスピーカーケーブルを取り付ける。
　

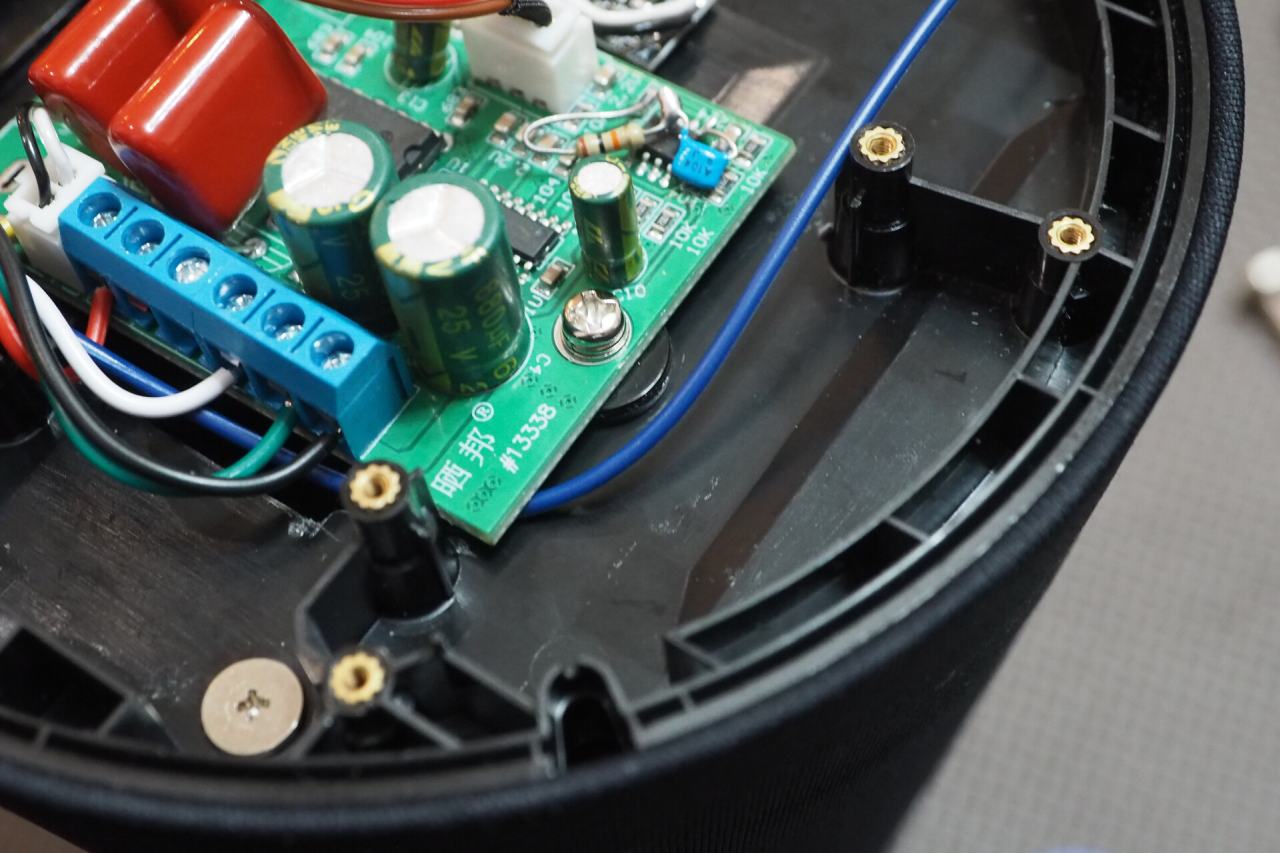

青いケーブルだけは、音質調整抵抗へ向かいます。基板の下を這わせる。
　

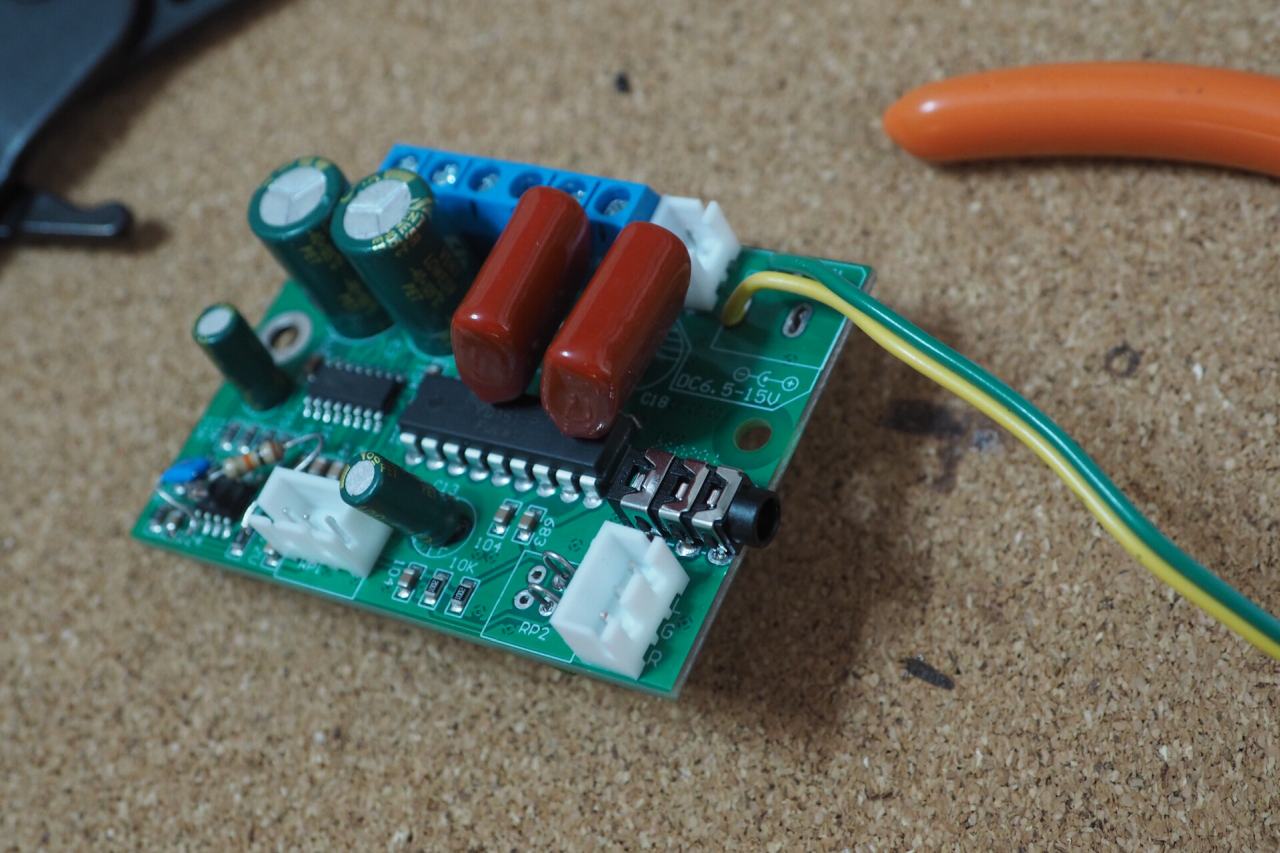

これが本当に最後のはんだ付けかな。

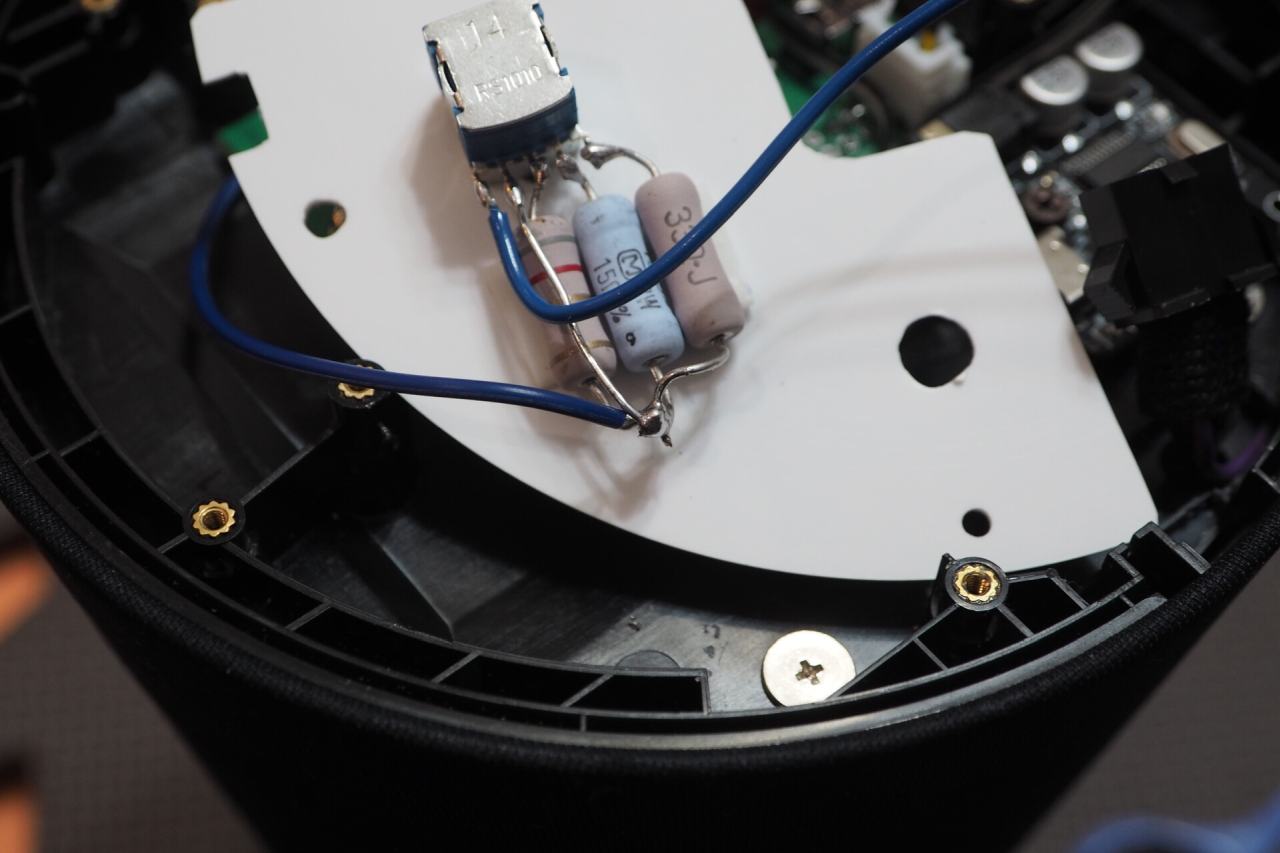

音質調整抵抗の終端へケーブルをはんだ付け。
　

スイッチの反対側をスピーカーターミナルへ接続。
ケーブル設置はこれで最後です。
　

スピーカー中継ターミナル同士を接続。
当たり前ですが、調整したので非常によい長さ。
　

プラバン製のサブパネルをネジ止めして固定します。
ぎちぎちですが、大変整って計算した実装ができました。
　

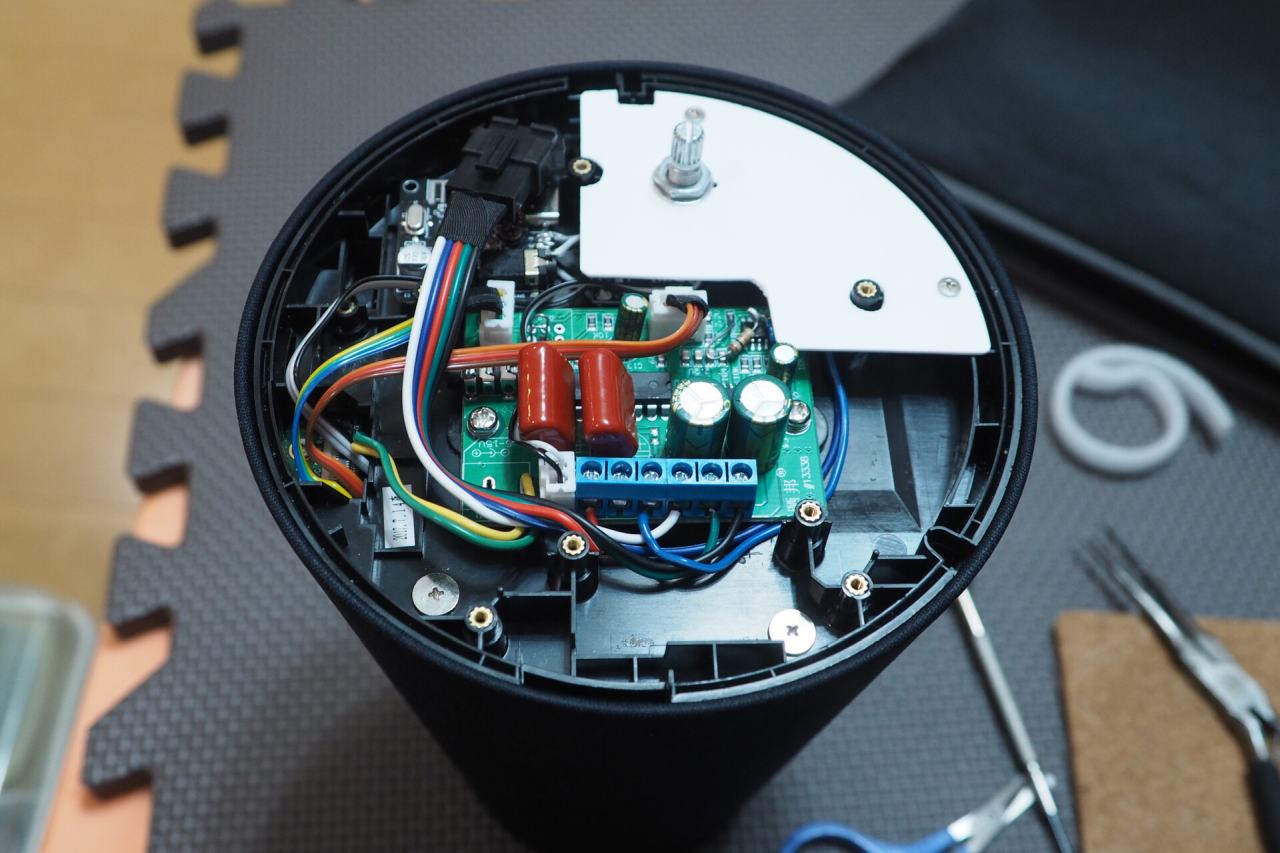

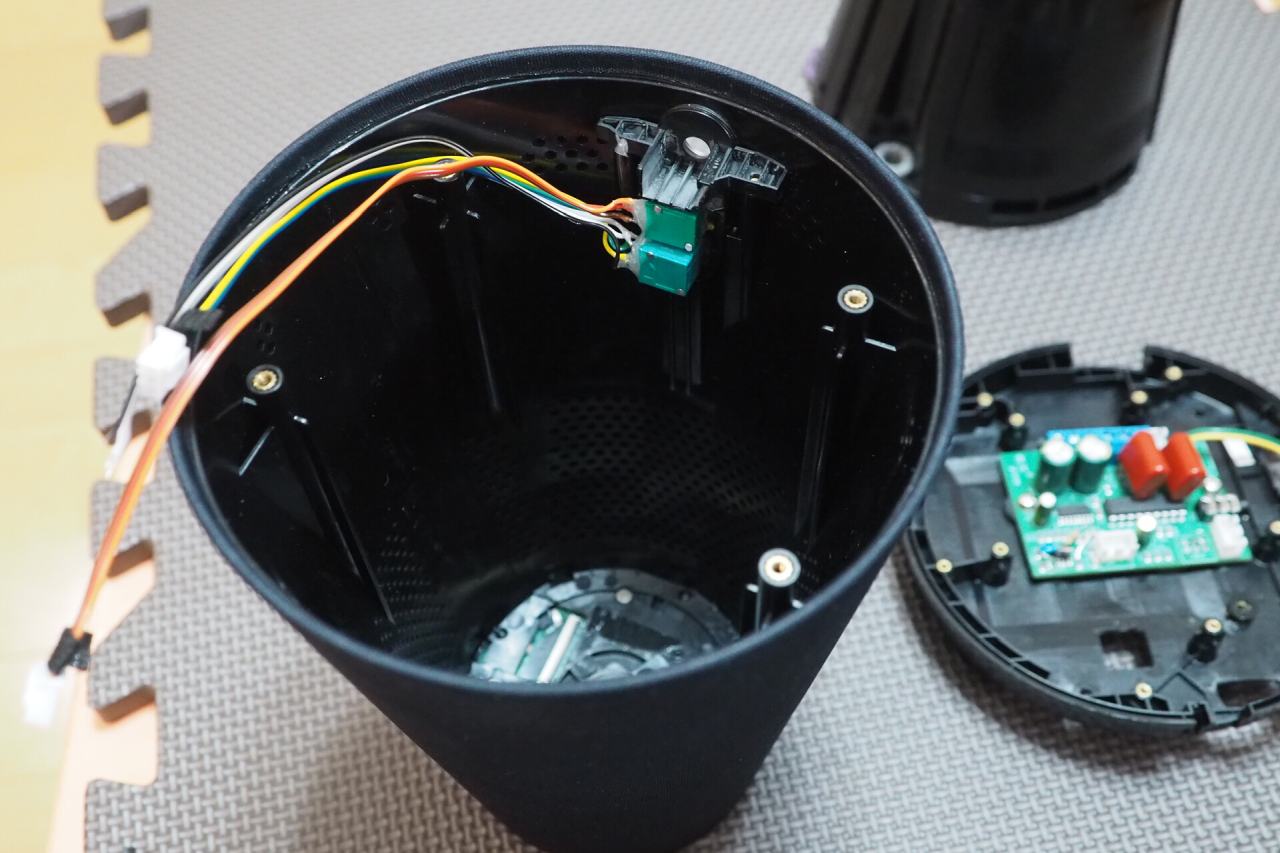

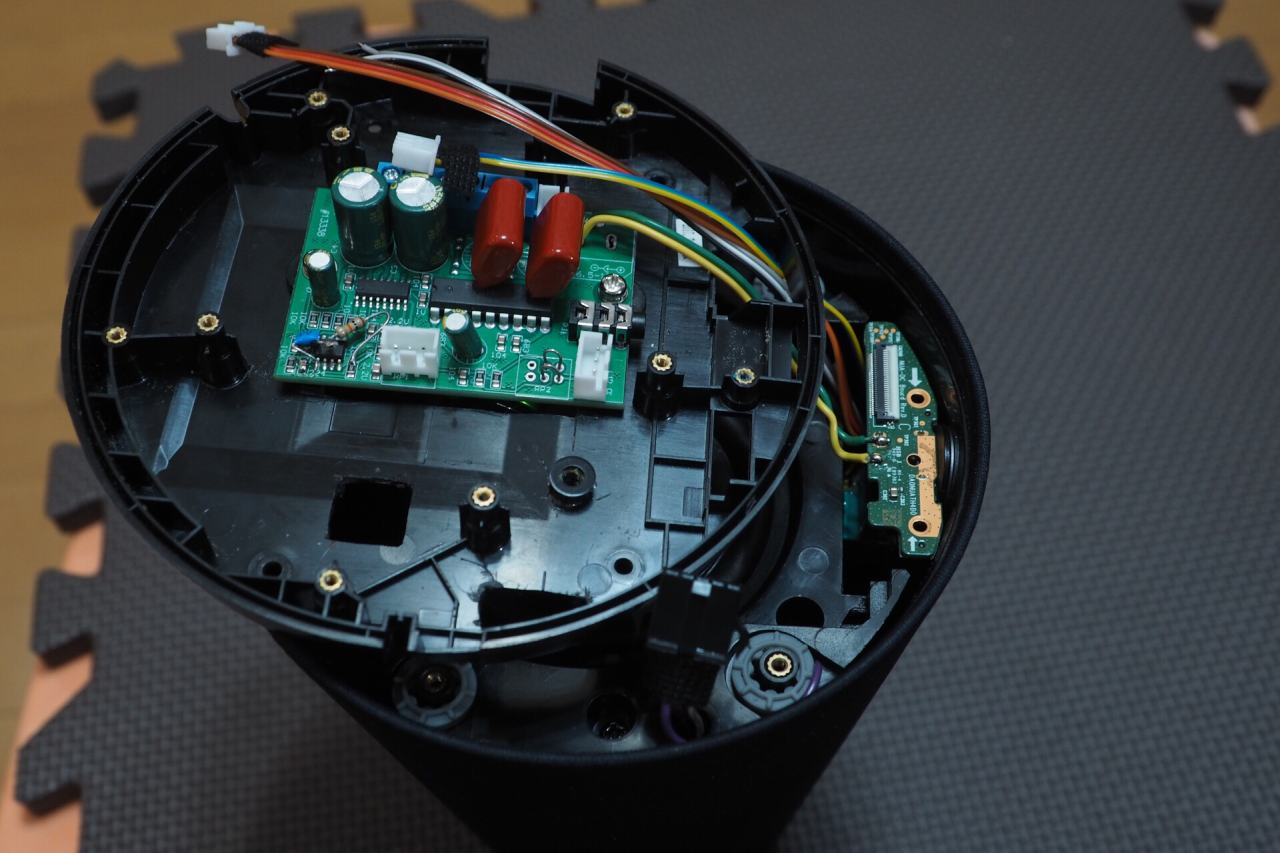

ケーブルの場所を整えてからカバーを被せてみる。
問題ありません。このまま無事に閉じることができる。カバーを仮止めして、完成写真を。
　

完成図

仕上がったぞ～い。

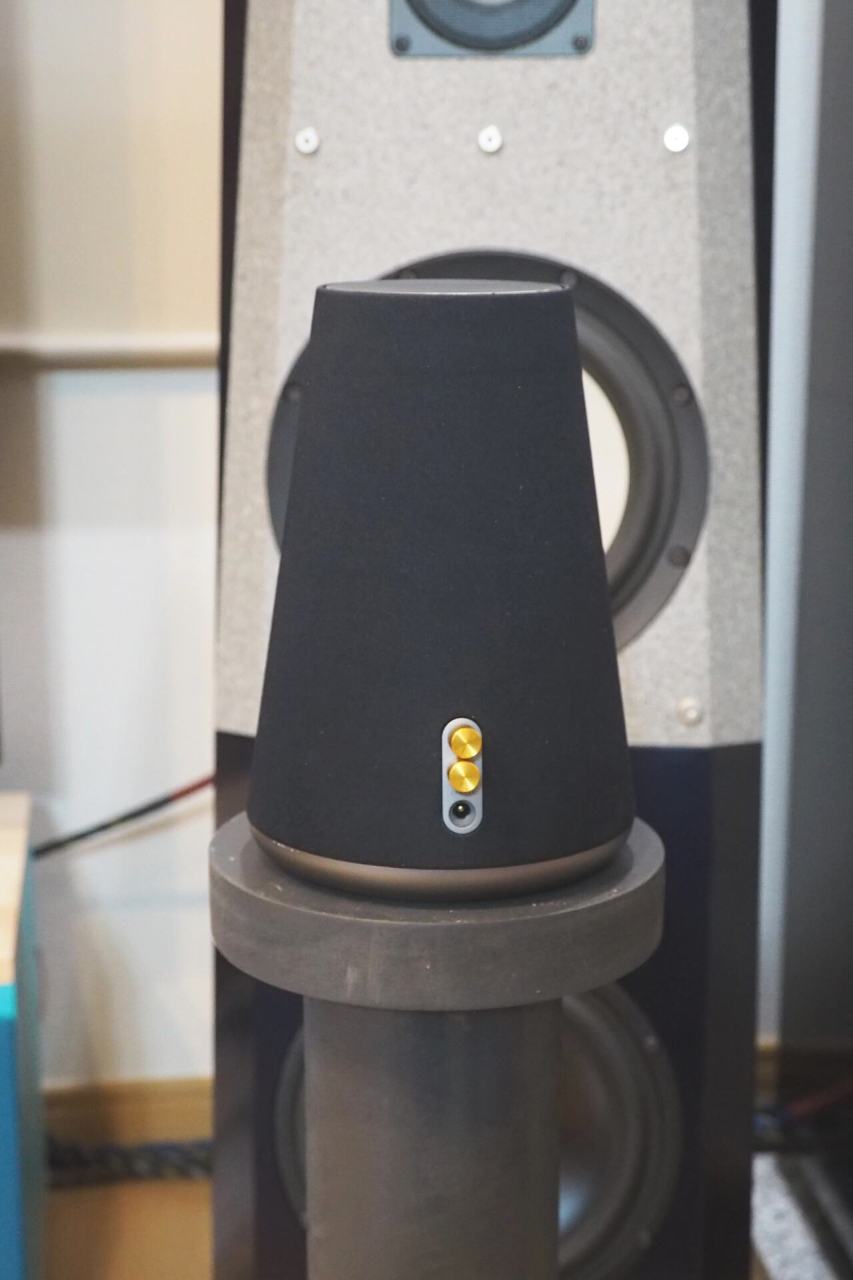

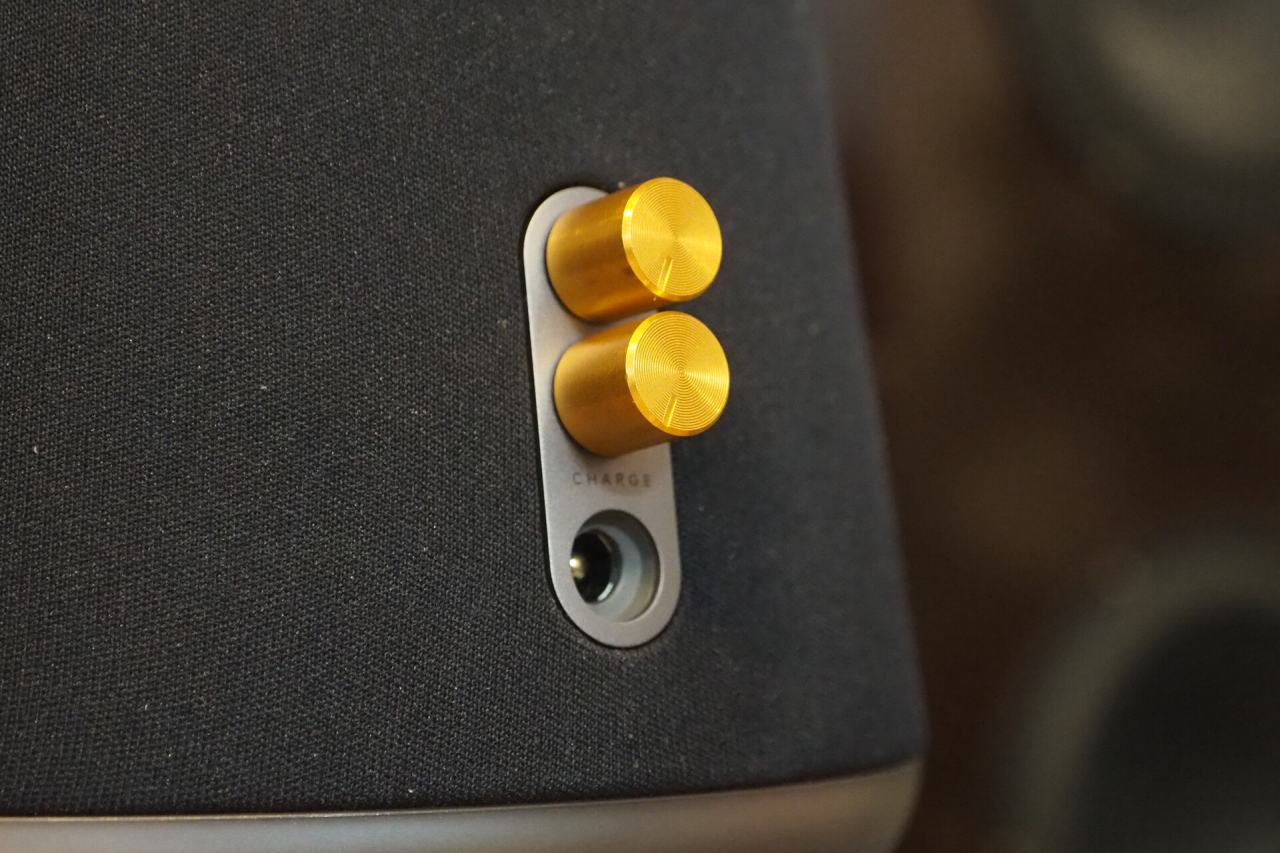

金ピカのつまみ。フロントパネルの上部がトータルボリューム。下部はBASSボリュームです。このツマミがオリジナルWAVEには無かったオシャポイント。ツマミはこの為だけに選んだ極小品で、クリアランスが本当にぎりぎりです。ツマミ間が1mmかな。

さぁ、あとは音を出すだけ！
だが、、、、ココからすんなり行かない所が、当ブログの真骨頂なのか


実はこのあとにお約束の一悶着が待っていたのですつづく。
