紙のガスケット接着、木のガスケット削出：DIATONE P-610

シリーズDIATONEのP-610、大改造。
ラウドスピーカー作りは１日にしてならず。（なんのこっちゃ）

ガスケットの加工が始まれば、ずーっとガスケットの加工ばかりが続いてしまうわけで、ブログの記事も必然的にくそ詰まらなくなっていきます。そんなに楽な作業でも安直な仕事でもないのだ。

紙ガスケットを接着する

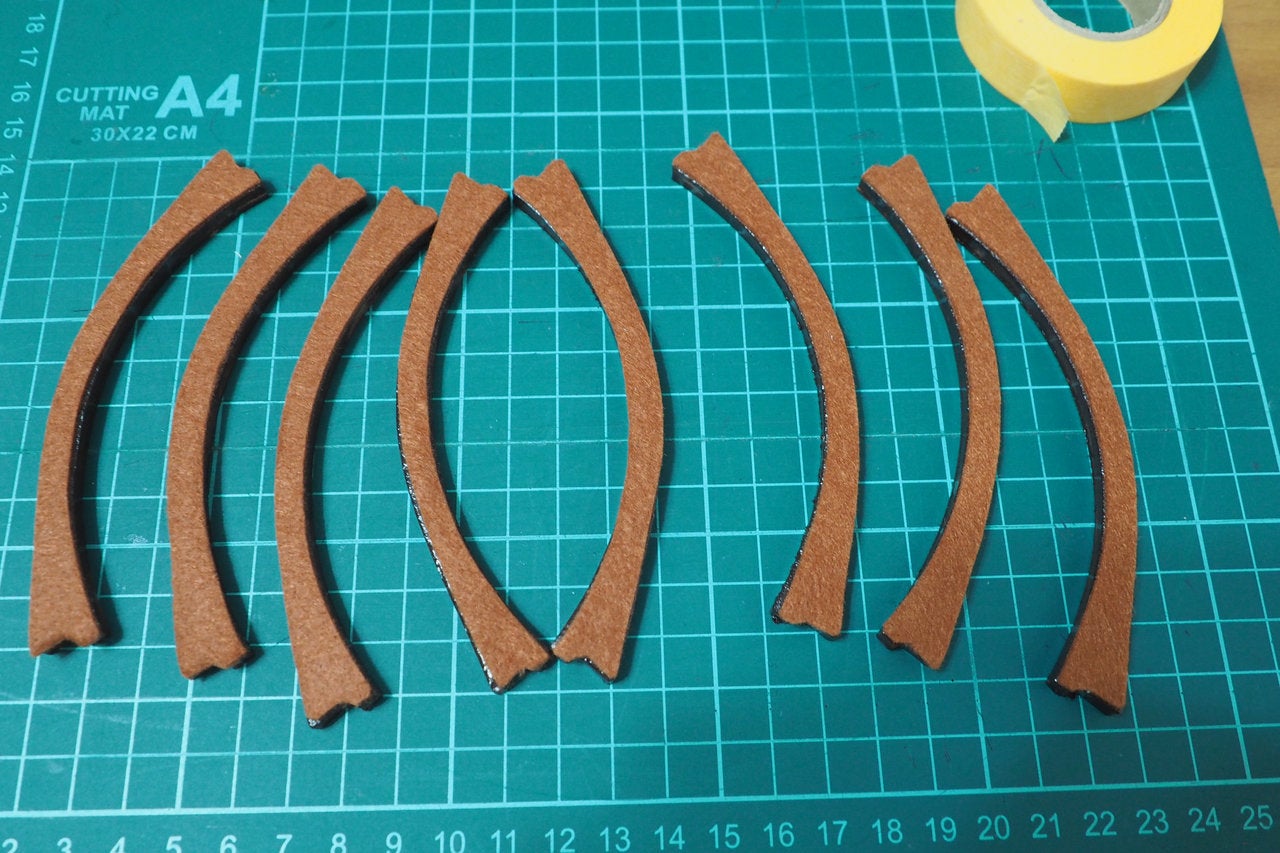

オリジナルP-610A、つまりエステルウレタンサラウンドのドライバーに、お化粧の終わった紙製ガスケットを接着してしまいましょう。

対面の2本ずつを接着します。テンションが左右均等になるように。

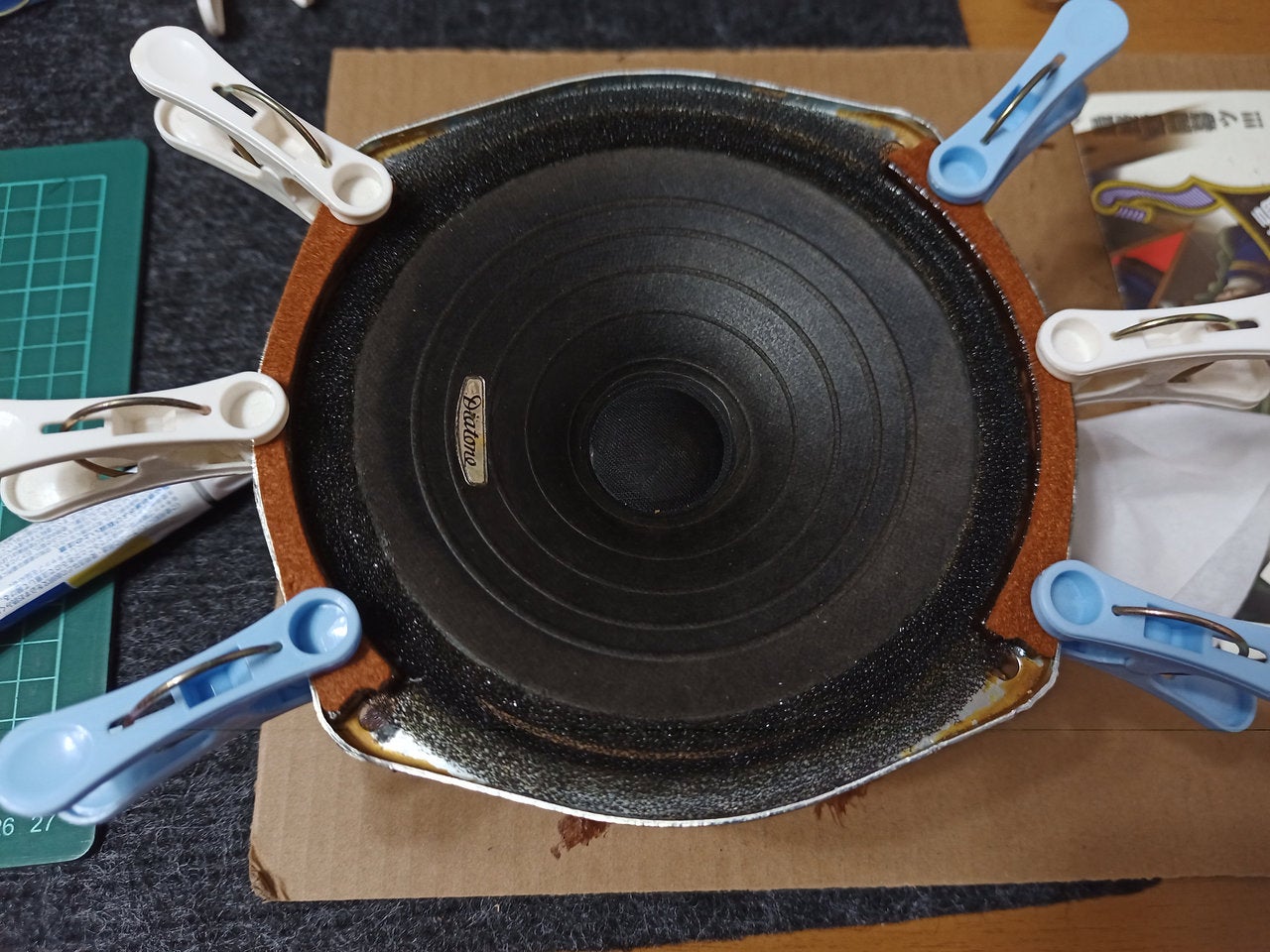

洗濯バサミで仮止めします。

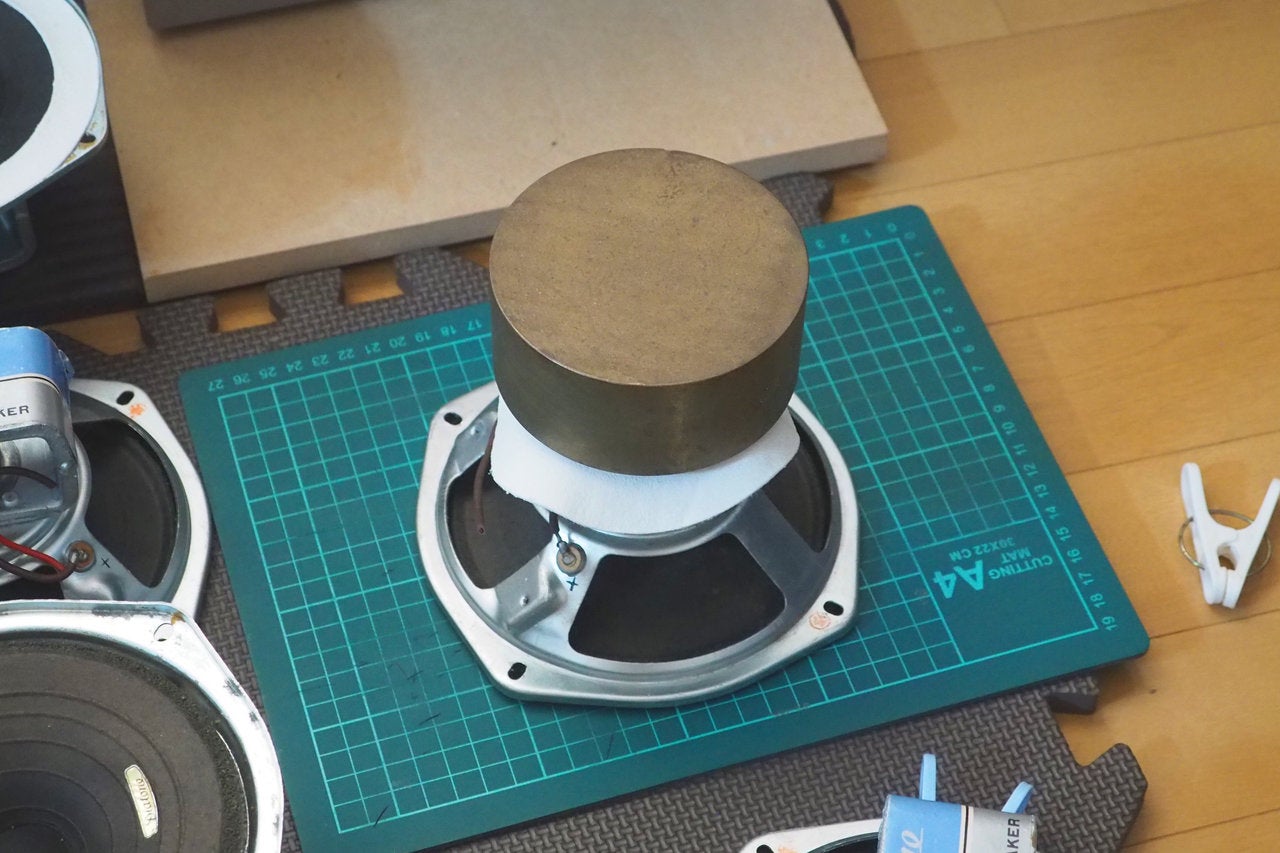

少し定着してきたら錘りに切り替えます。
こちらの方が接着面へ均質に荷重が掛かります。

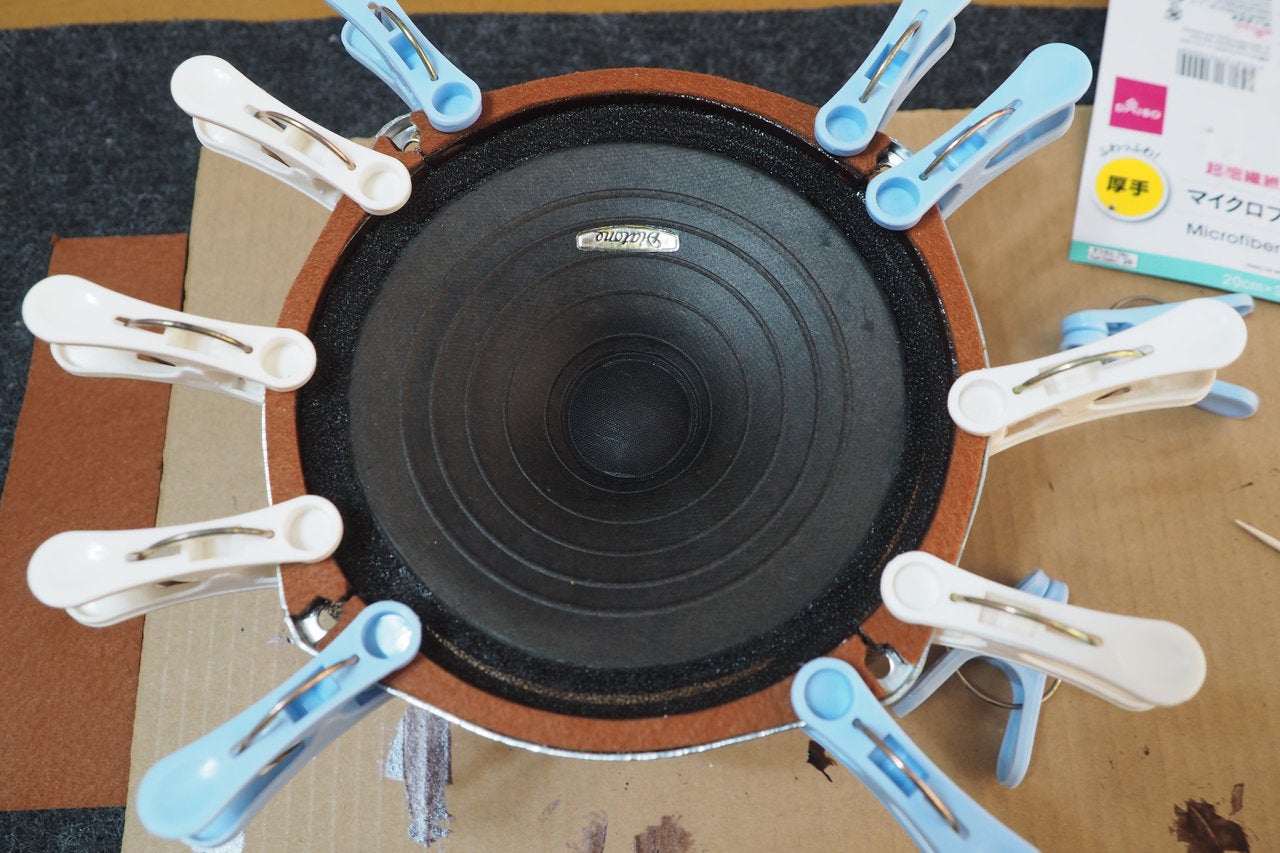

さらにもう2本も。
カニか？なんの絵面だこれは（笑）

出来上がりましたので、少しそーっとコーンを上から押してみる。

このオリジナル版はFsが高めですね。触れば判る。測ってないけど多分。
サラウンドはフリクションが少なめなのですが、いかんせんスパイダーが硬すぎるんですよ。
だからスパイダーを交換すると特性（パラメータ）も変わるし音もかなり変わるんです。

木製ガスケットに穴を開ける

次は魔改造品に使う木製ガスケット加工のつづきです。

あとは丸穴を開ければよいだけですが、

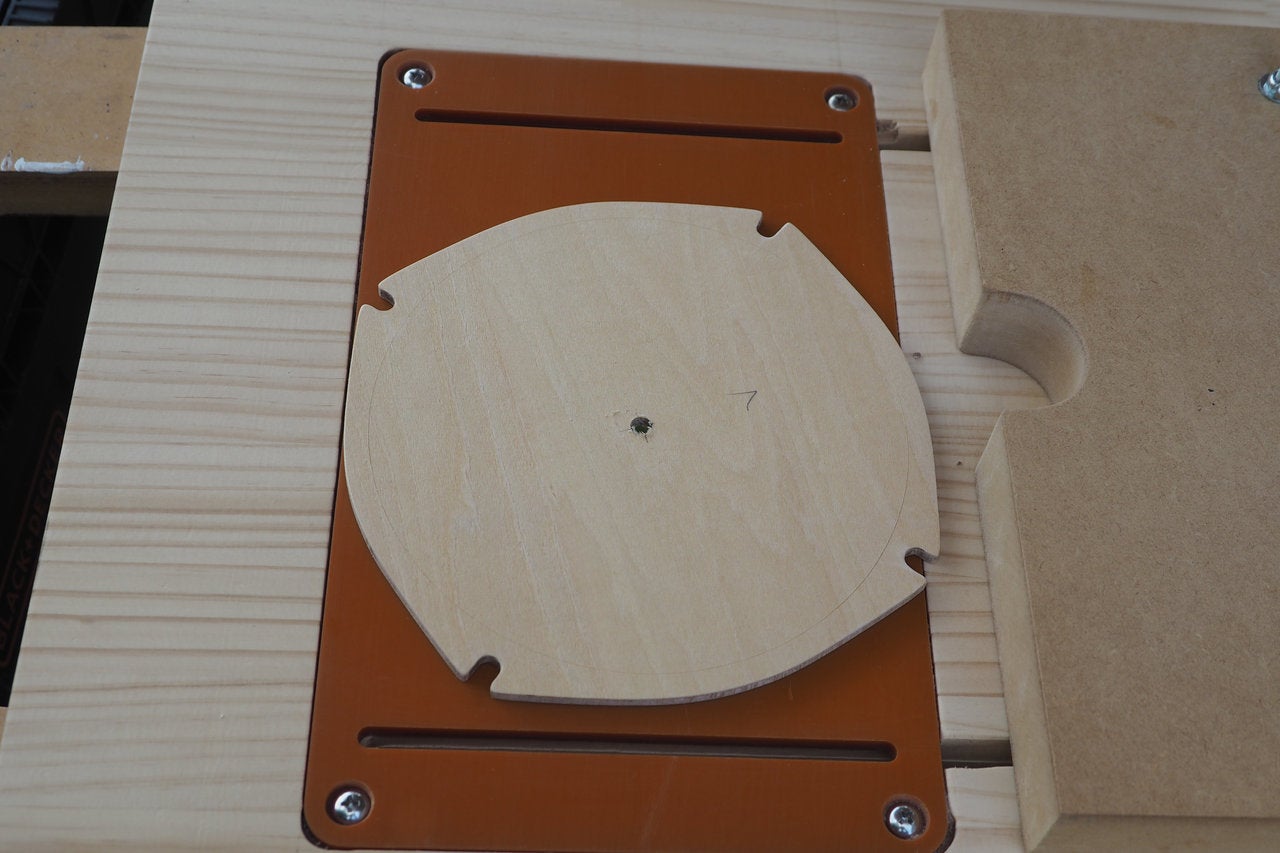

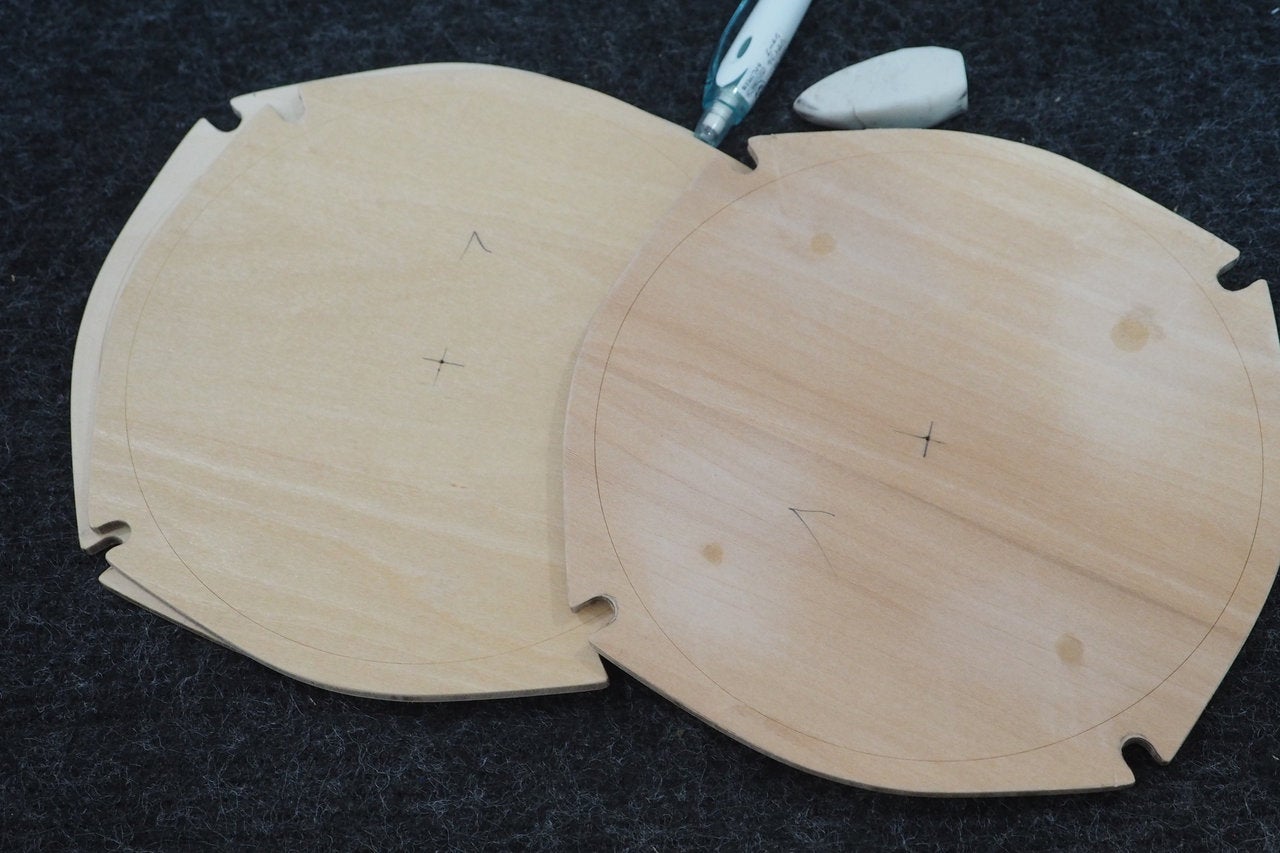

適当に罫書く。

センターにφ6.0mmを開ける。ジグを使うためです。

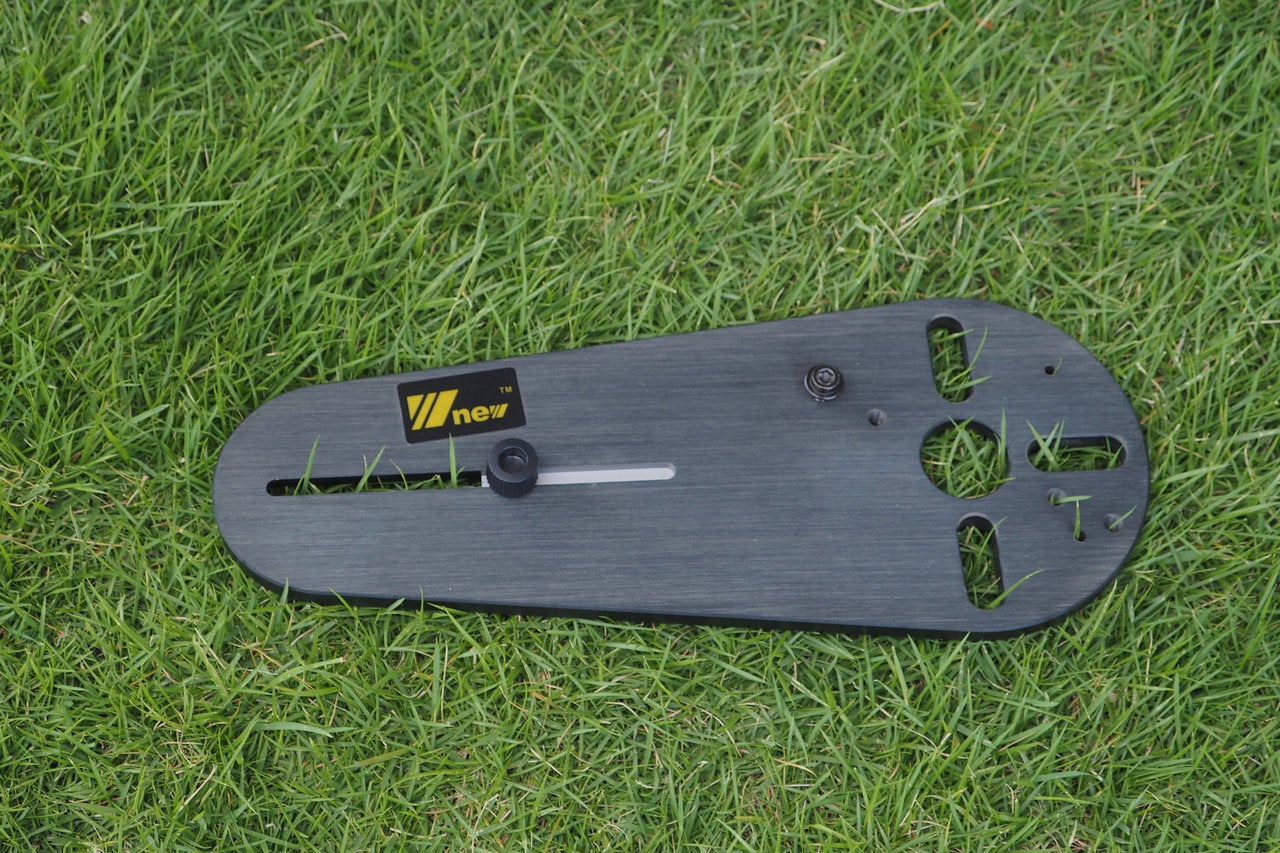

いつものサークルカット治具を使います。

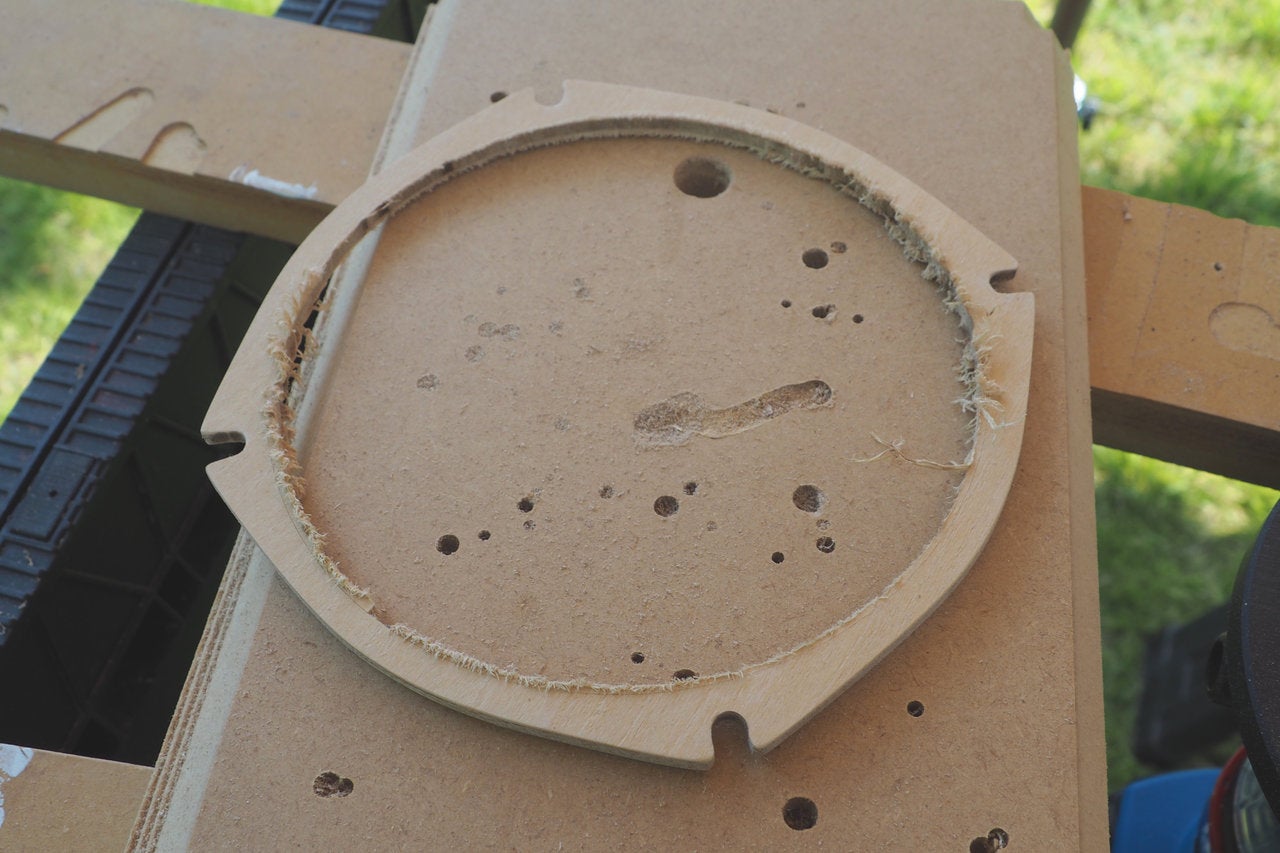

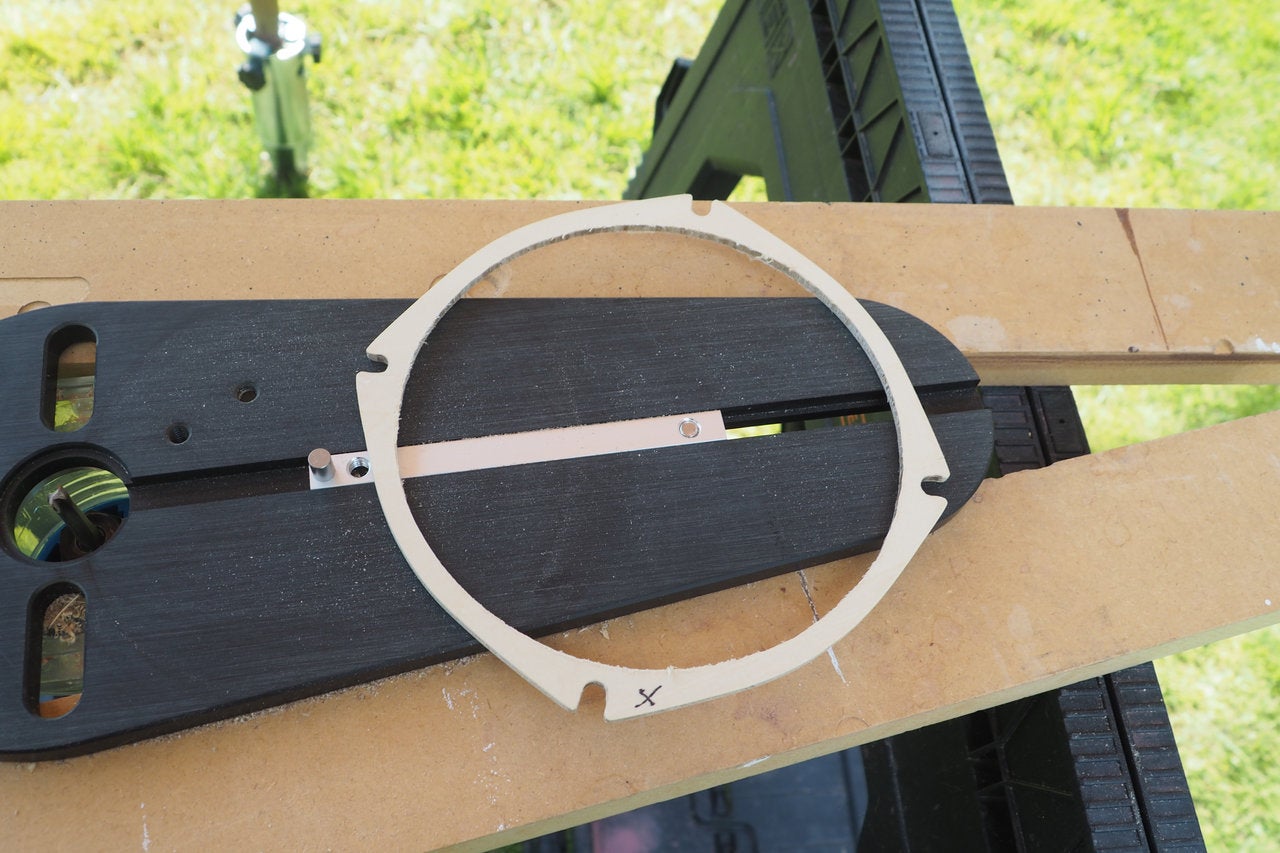

あ～それな。１本目。大失敗です。（爆）

毛羽立っているだけでなく、径は小さく、ヨレヨレ。歪んでいます。
なぜこんなことが？トリマーの達人なんでないの？
理由は板が薄くて形状が脆弱だから。歪みやすいのです。
しかし、一回しくじって肝どころが分かったので、治具を天地ひっくり返せばできそうな予感。それに、いくら失敗しても大丈夫。また作れば良いだけなのです。それがDIYだ。

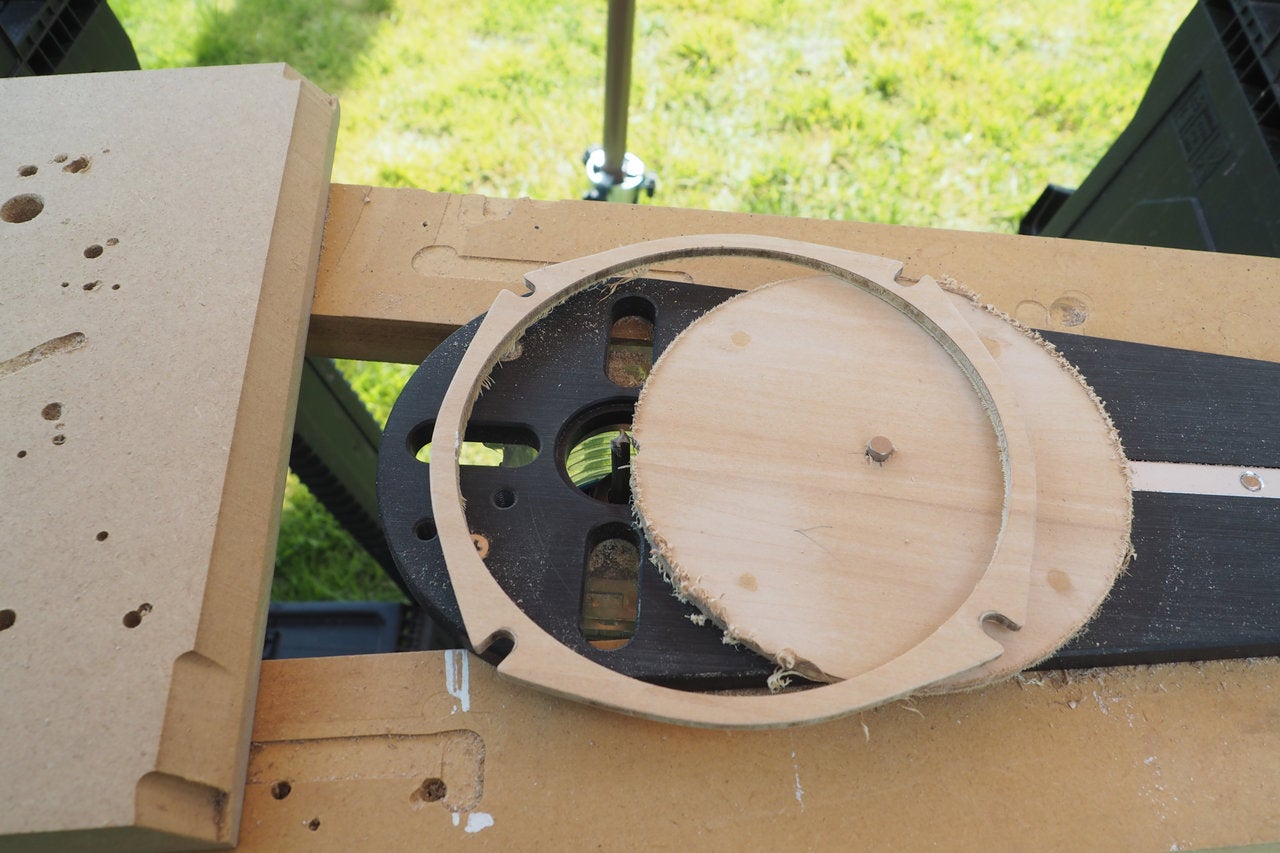

2本目にチャレンジ。

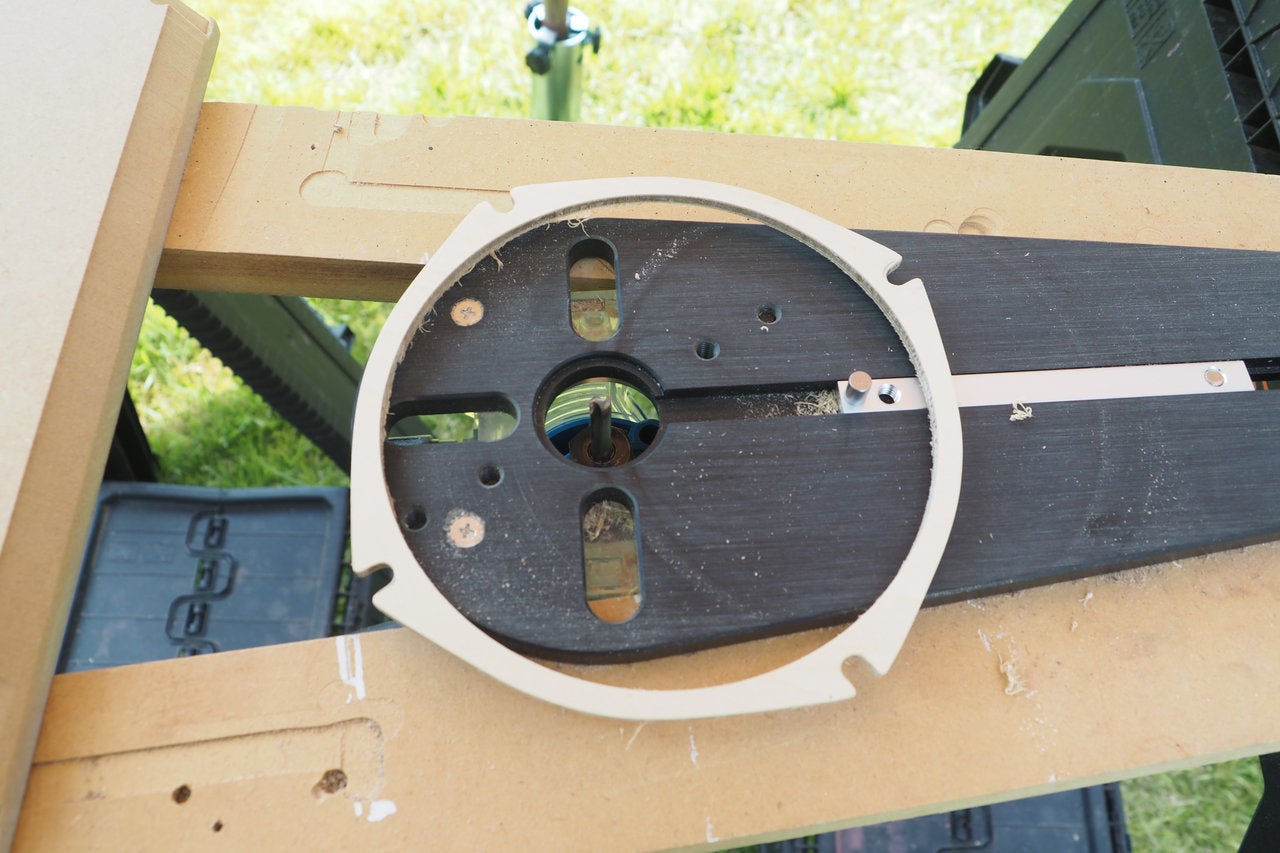

2本目。
今度は慎重～に切ってうまく行きました。じりじりと稜線を目視しながら回転させました。相当に綺麗です。ケバ立ちは、ヤスれば取れるでしょう。

もう１本もうまく行った。

習うより慣れろだ。

最初に失敗した１本（×印）も、ジグではなくて目検討＋手動で削ったらマアマアにできた。試作ドライバに使う分には十分すぎるほど綺麗です。

サンドペーパーで整えたところ。
紙のガスケットと見分けがつきません。違いは、紙は４分割だけれど木製は一体成形というところ。
まるで既製品のように美しく仕上がりましたので、あとは塗装するだけですぐに使えます。

こんなに繊細微妙なパーツもトリマーで切り出せるようになったことが感慨深い。トリーマーデビューの9年前では絶対にムリだったと思う。ANDROMEDAやMX制作を歴て少しはトリマーの腕も上がったと思いたい、今日このごろ。
