糸吊りスパイダーの実装：DIATONE P-610

DIATONEのP-610、大改造。またまた牛歩。

前回までのあらすじ

高校生頃のP-610改造の楽しさが
忘れられないKeroYonは、そうだ、
もう一度ドライバー魔改造してみよう・・・
とバカな事を思い立つ。

2本だけ入手すれば良いところ、
勢い余って5本も一挙落札してしまったバカなKeroYonは
困り果てる。

P-610が沢山余っていることをいいことに、
そうだ2本はオリジナル、
もう2本は魔改造品として比較測定しよう
などと、またまたバカな事を思いつく。

さらにはステレオで余ってしまう1本を
魔改造の「練習台」に使おうと思いつくのであった。

そして、過去のバタフライ・スパイダーの再製作では
飽き足らないKeroYonは、未だ経験の無い、
コイルスプリングを用いた糸吊りスパイダー
に立ち向かうのであった。

これは失敗間違いなしだ？？

スプリングサスペンションを接着

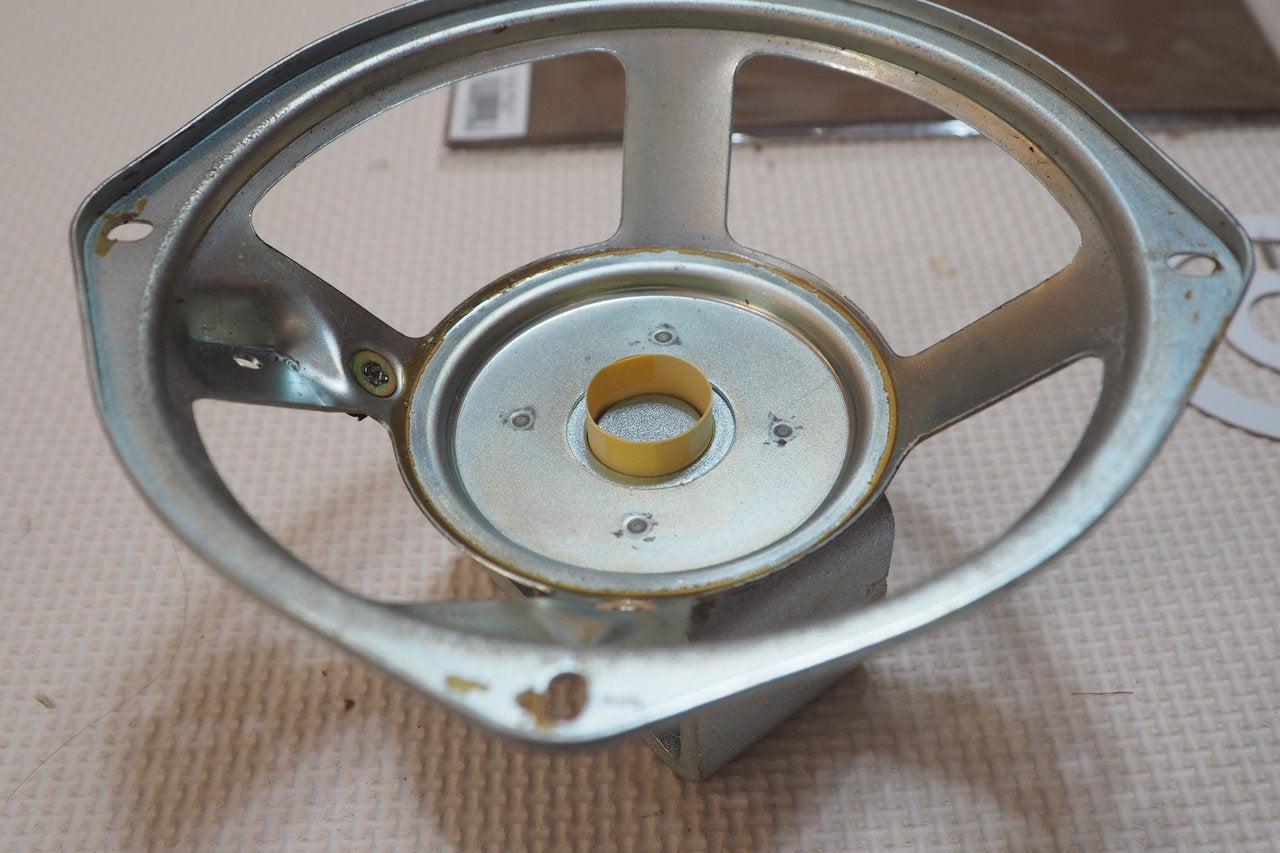

適切な厚みを持つ丸めた紙をギャップへ突っ込みます。
外周ギリギリまで綺麗に突出させてテープで仮止めします。このペーパーガイドをスパイダーのセンター出しに使います。

スパイダーを接着する前にコイルスプリングのフック８箇所に接着剤を打って補強しておきます。強振動や経年でフックが外れないように。

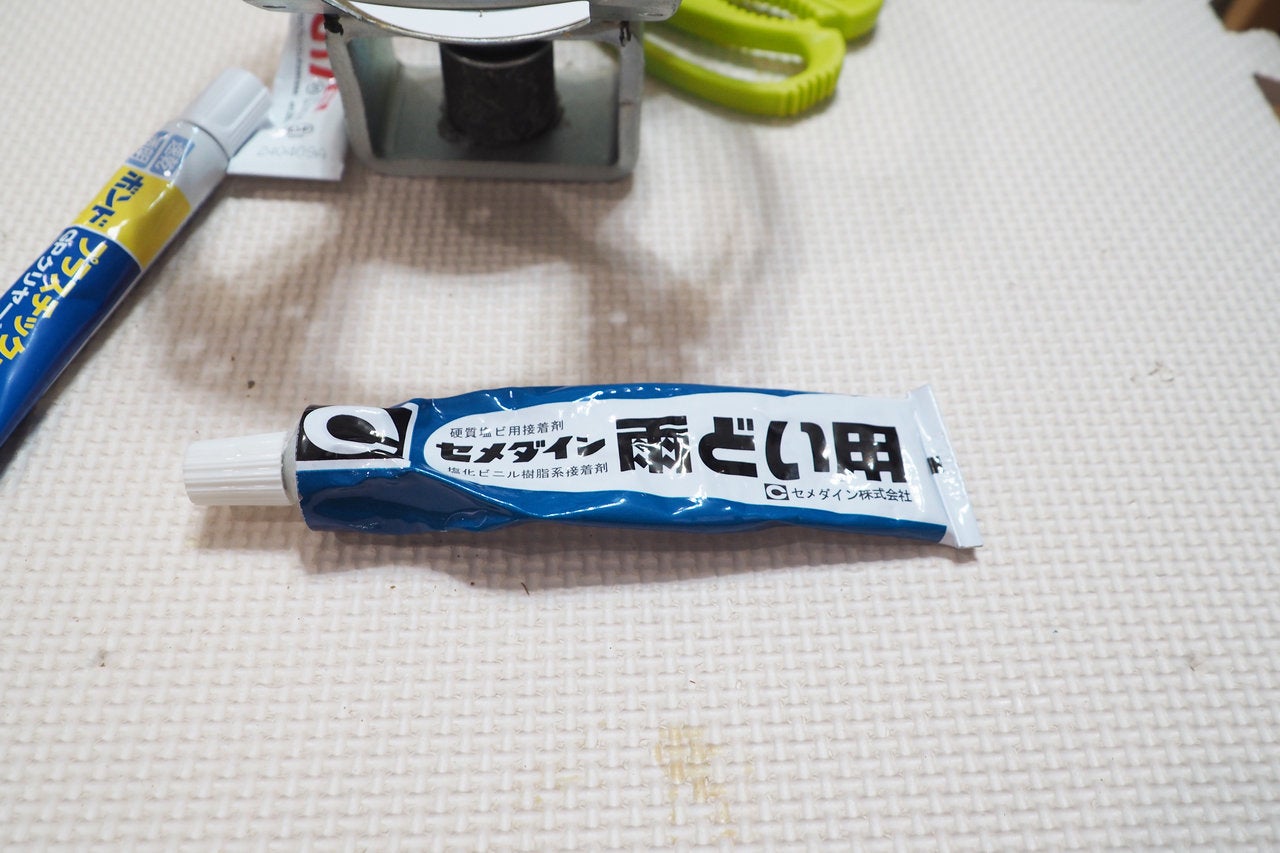

スパイダー接着にはこれを使います。
Chat GPT見解ではプラバン＋異種素材にはセメダインスーパーX透明が最もよく、次点がこれでした。スーパーXは黒色以外切れているので新たに発注し、当面はこれを使います。

乾燥は比較的早いので、迅速な作業が望まれます。

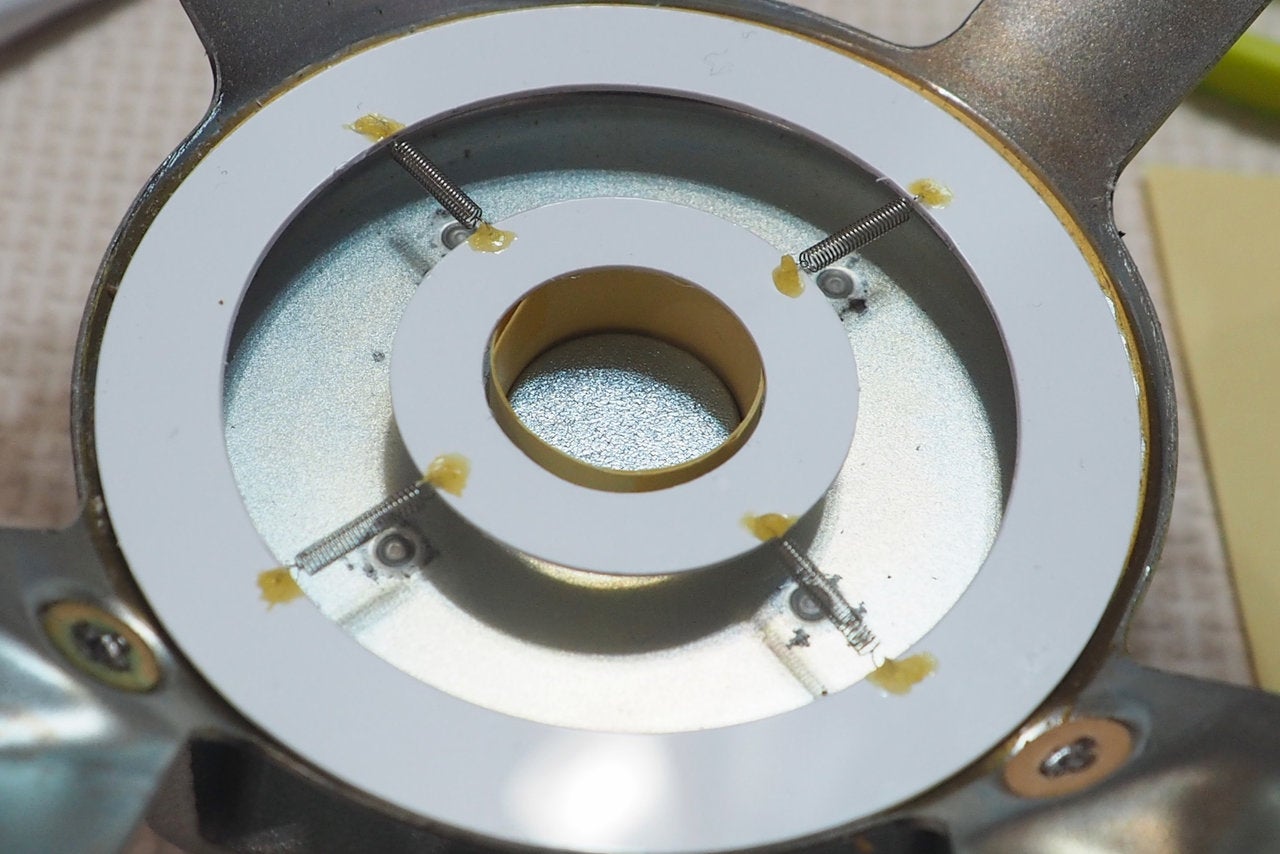

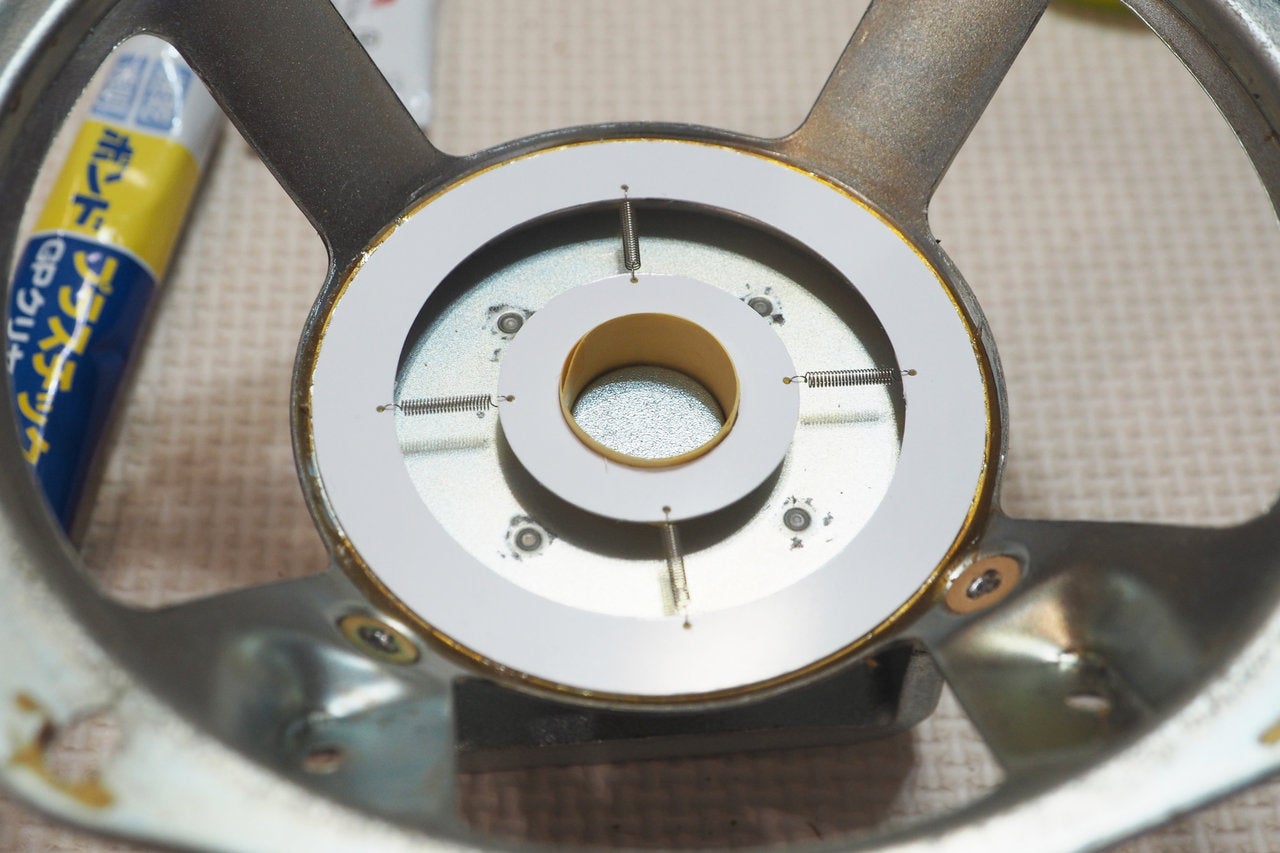

接着剤をバスケット側に塗ったら、そーっとスプリング・スパイダーを上から乗せます。この時、スプリングに左右方向のテンションが掛からないように気をつけなければいけません。紙を外した時にオフセットが付いてしまうからです。イメージとしてはセンターだけを合わせる形です。

コーンのスパイダーを切り落としておく

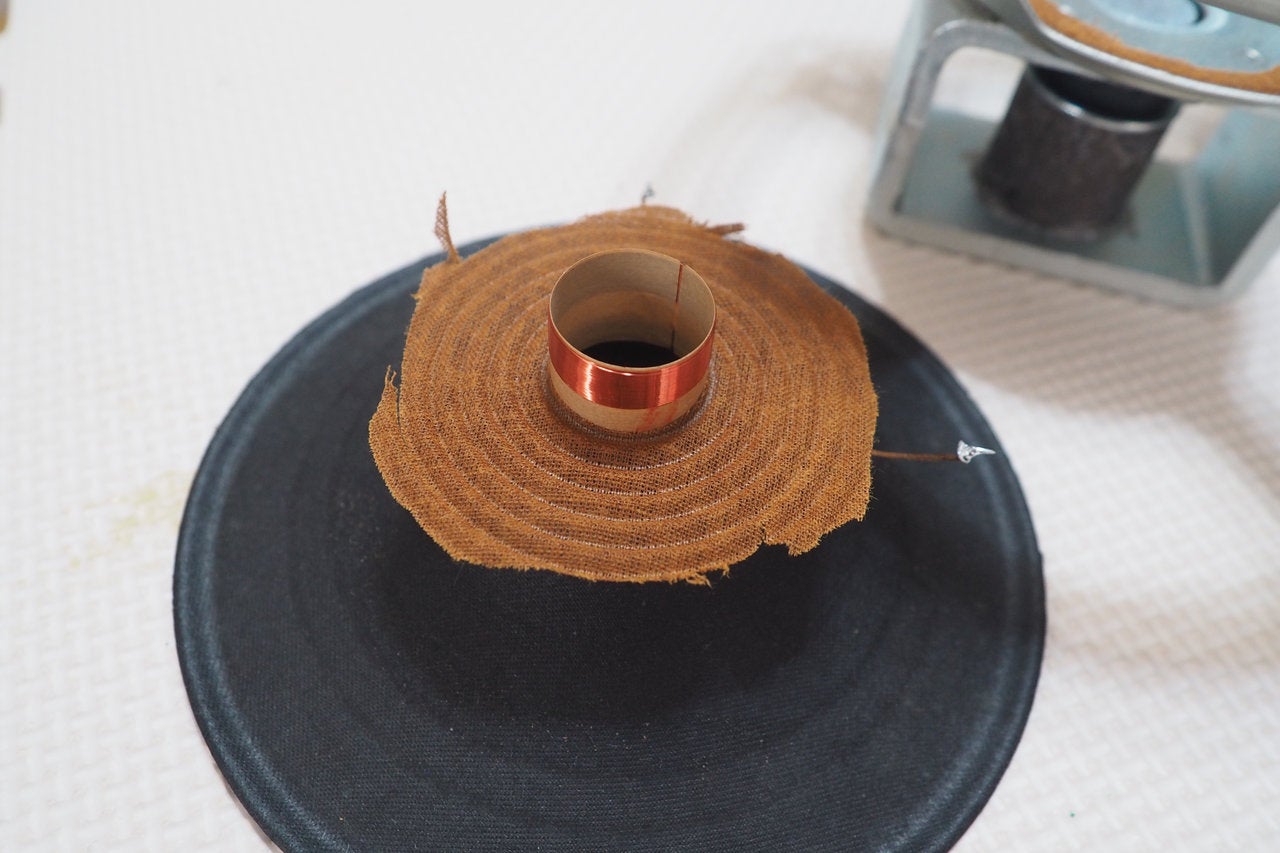

コーンアセンブリに付いている古い織布製のスパイダーは接着時の水平出しに邪魔ですから全部切り落としておきます。

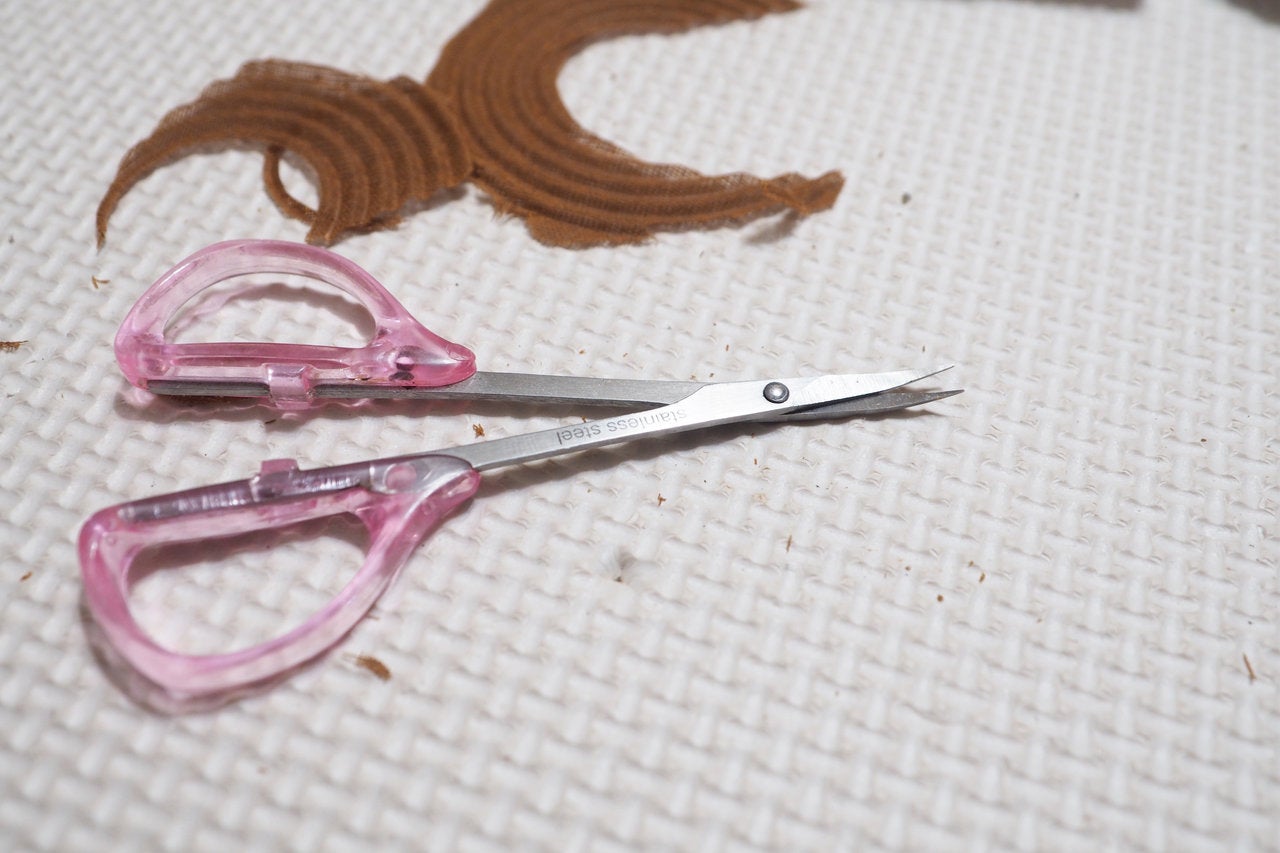

これはコスメに使われるような小ハサミですが、これを使います。刃先が細い上に切れ味が鋭く歯が湾曲しているのでスパイダーを綺麗に切るのに好都合なのです。

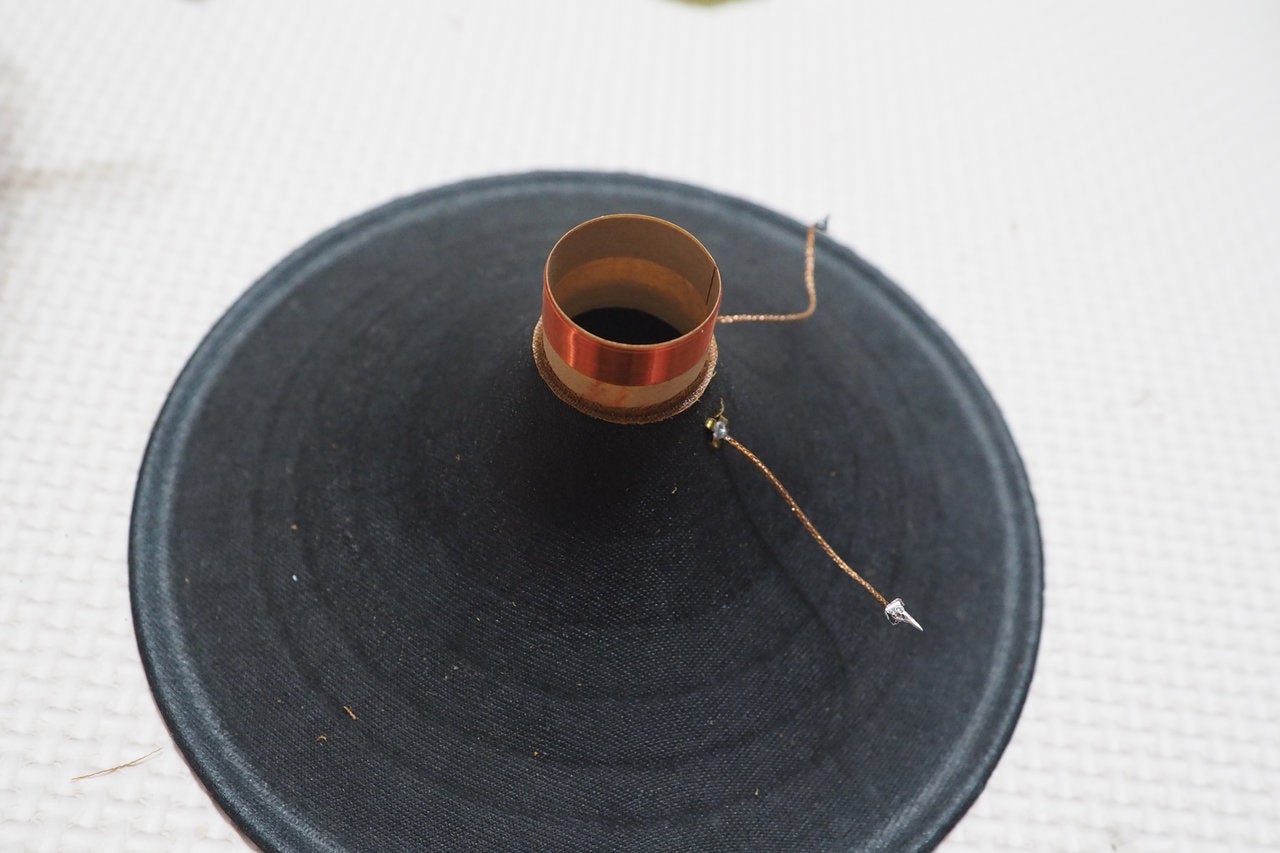

フォーマーの内周キワキワまで、切り落としておきます。これでもフォーマー内径よりは大径になっているので落とし込めば引っかかりがあります。

コーン接着の準備ができました。

フォーマーガイドを作る

ヴォイスコイルフォーマーがMotor Systemギャップに擦らないように、ジグを制作します。
何度かお話ししているように、作りの粗いウーファードライバーならいざ知らず、トゥイーターやフルレンジ殊にP-610のようなヴィンテージはちょっとしたオフセットで簡単にヴォイスコイルがギャップに擦れてしまいます。

普通はギャップ内に厚紙のガイドを何本も立てて、それでフォーマーのセンター出しをします。ところが今回の場合はダストキャップで塞がれていますからペーパーガイドが使えません。そこで、VCの外側からフォーマーのセンター出しをする方法を考えました。

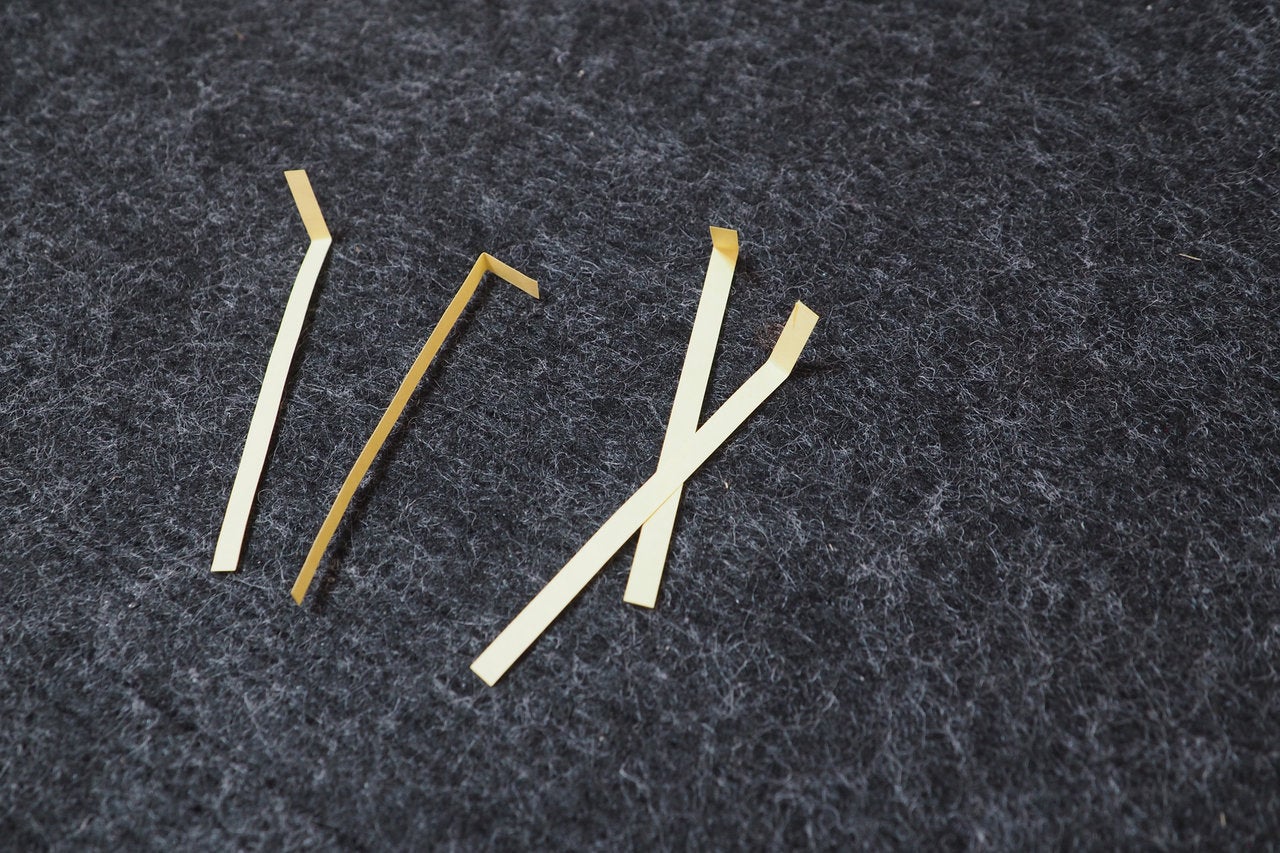

紙の厚みがとても重要です。厚すぎても薄くても良くない。こんな感じのペーパーガイドを4本準備して、

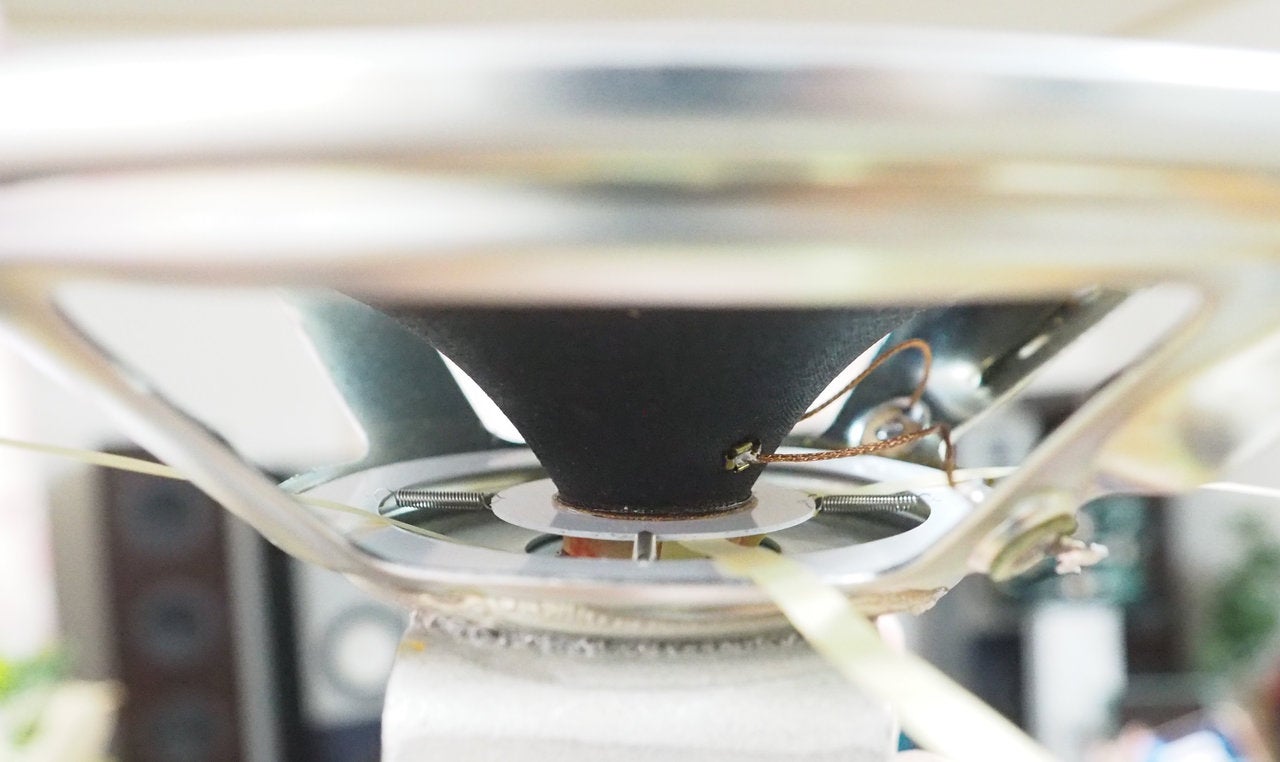

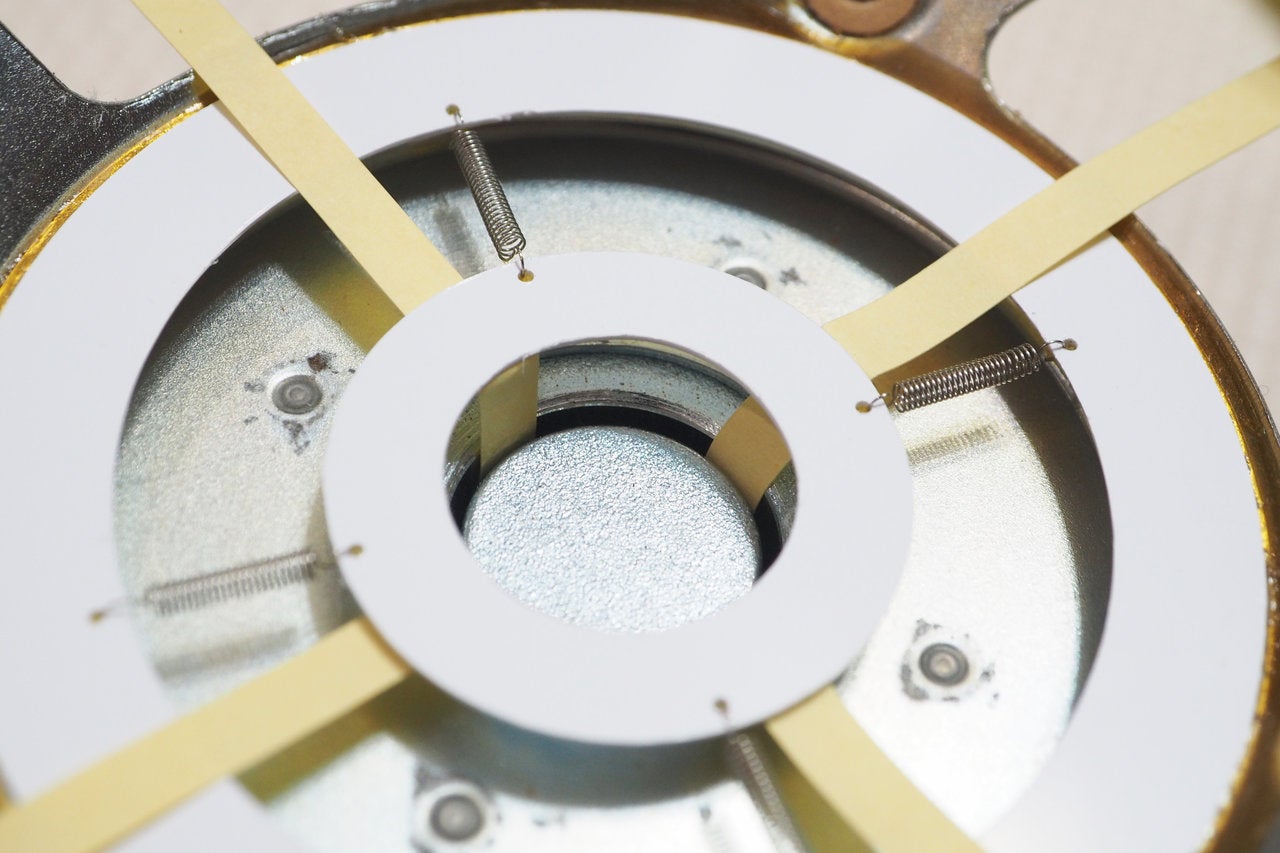

このような感じで、ジグをスパイダーの外側から差し込みます。このペーパーによってフォーマーのギャップを確保するわけです。
フォーマーを歪ませないようにそーっと、コーンアセンブリを落としてみます。

うーん、いい感じですね。少しVCとペーパーとのフリクションも感じますし（感じなかったら紙が薄すぎるということです）、落とし込んだだけでコーンの水平度も保たれているようです。つまり、スパイダーのカットが上手くいっているということ。
このままでもいいんですけれど、ペーパージグが少し薄いような気がします。

もう少しVCを押し込む時に強目の抵抗を感じた方がセンター出しが確実です。

選んだのは子供のスキー教室のしおり。先ほどの黄色い紙よりは厚め。これが良さげ。
いわゆるボール紙や厚紙では厚すぎるようです。

コーンを接着する

先ほどより挿入時のフリクションを感じるようになりました。

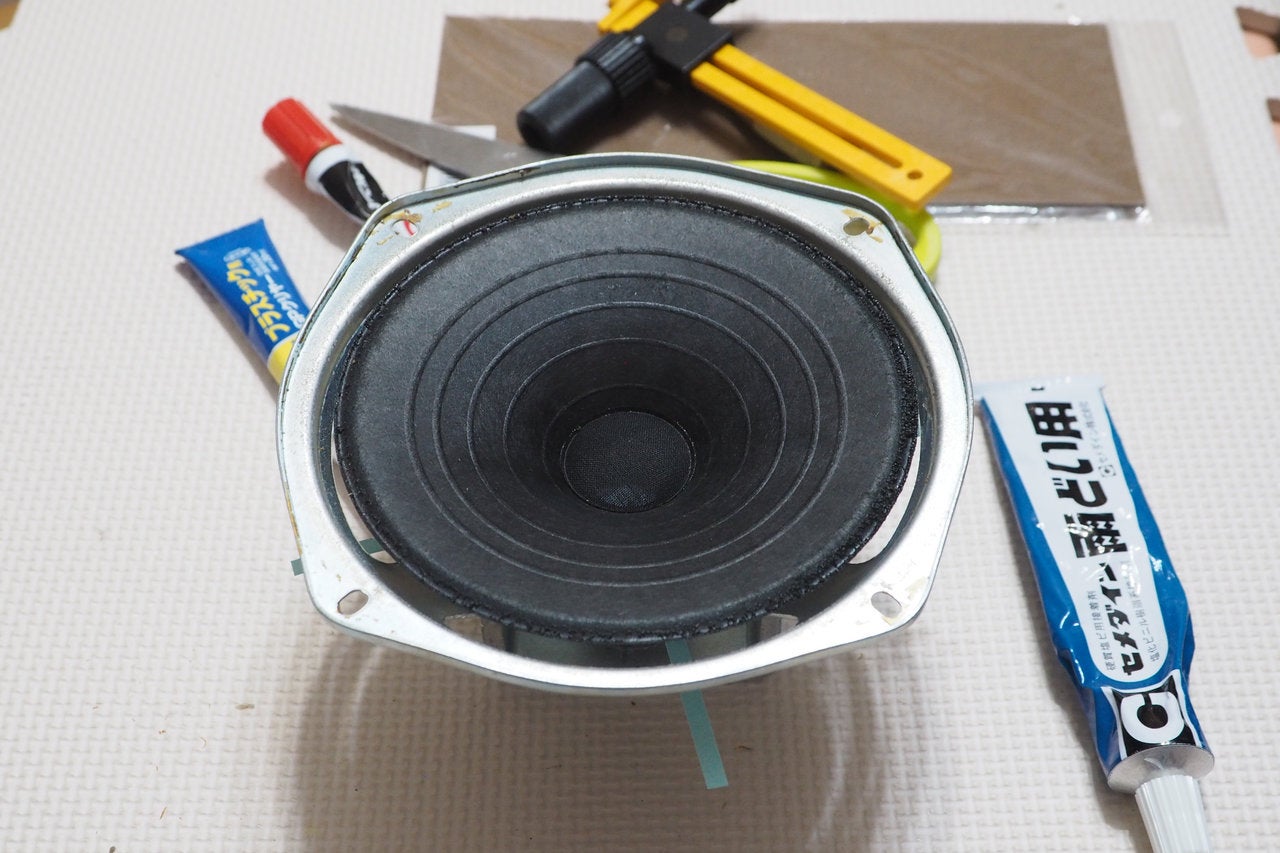

良さそうなので、こちらも雨どい用接着剤で接着してしまいました。スパイダー側ではなく、フォーマー側に素早く接着剤を塗り、そーっとインサートします。目視で見る限り、コーンのオフセットもセンターも問題なさそうです。

これが成功したかどうかは、挿入してあるペーパーガイドを引き抜いてみるまでは分かりません。慎重にやっても意外に擦っていたりするものです（笑）だから、P-610のリコーンなんてあまりやる人は居ませんやね。

ささ、あとはティンセルワイヤーを再半田付けして、セーム革サラウンドを装着すれば改造完成ですつづく
