ブレッドボードを使って基礎実験

Clova WAVEの円盤基板を外してみた。

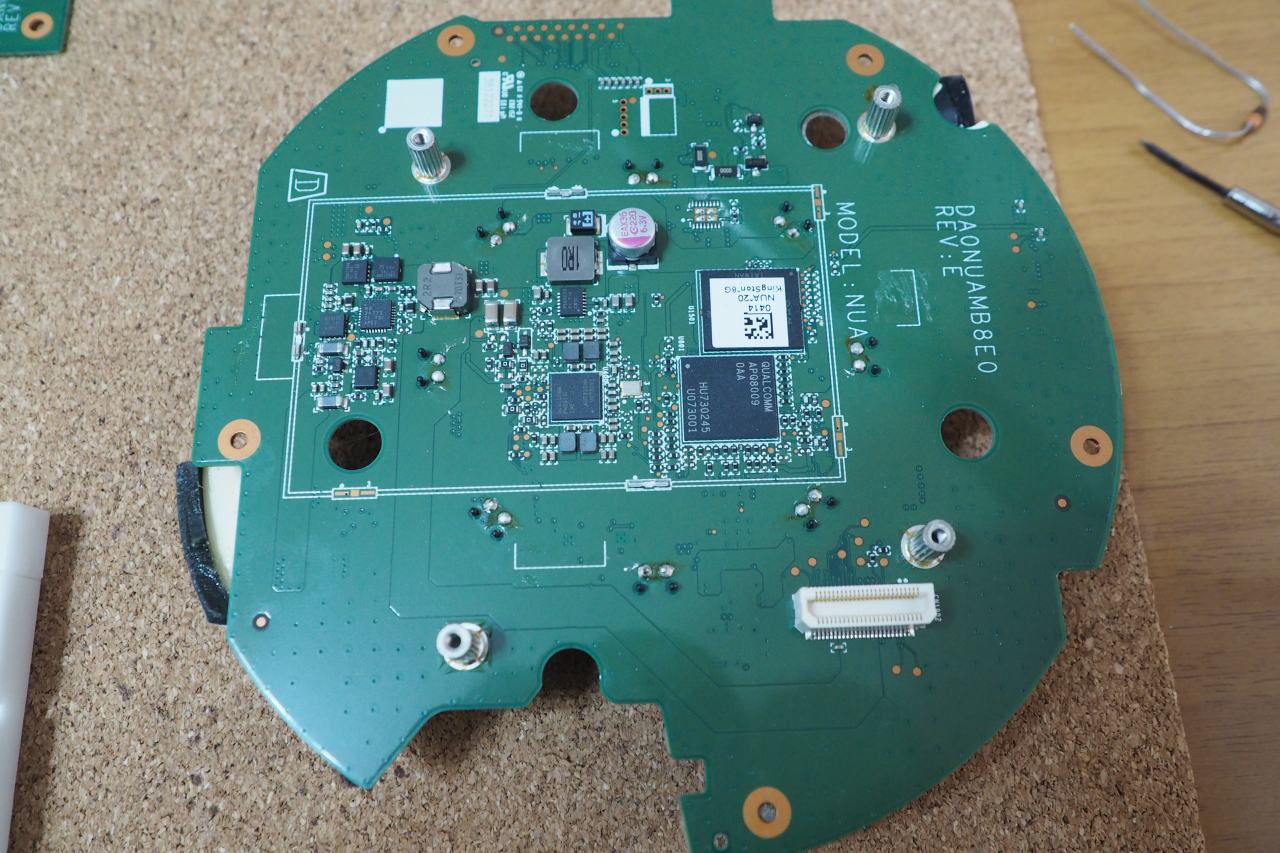

こっちは制御基板だな。

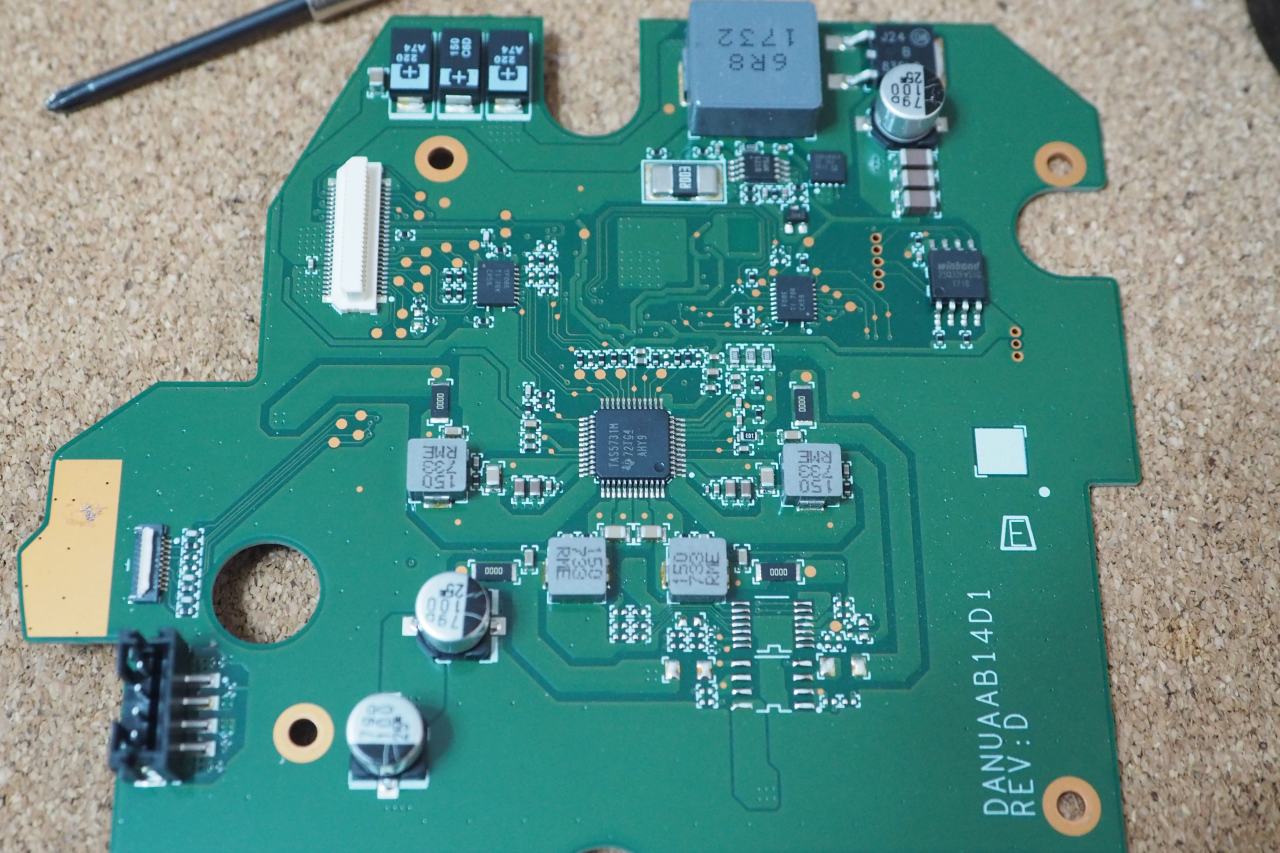

そしてもう一枚のPCBは、電源制御系とアンプが載っていました。

中央に見える、まるでLSIのようなタコがアンプです。

足数がすごいですが、そのうち何本も使ってスピーカー出力や電源の電流容量を賄っています。周囲を4つのチップインダクタが取り囲んでいます。この4つで、モノラルウーファー＋モノラルトゥイーター2基を駆動しているわけです。正負にインダクタがあるから、ウーファー用もトゥイーター用もデジアンかつバランスアンプということですね。

周辺にはキャパシタもいくつか見えますから、単純な2chアンプではなくアクティヴクロスオーバーも行っていたと推察されます。逆にいうとパッシヴなXoverパーツはどこにも見当たりません。

さてなんでバラしているかって言うと、

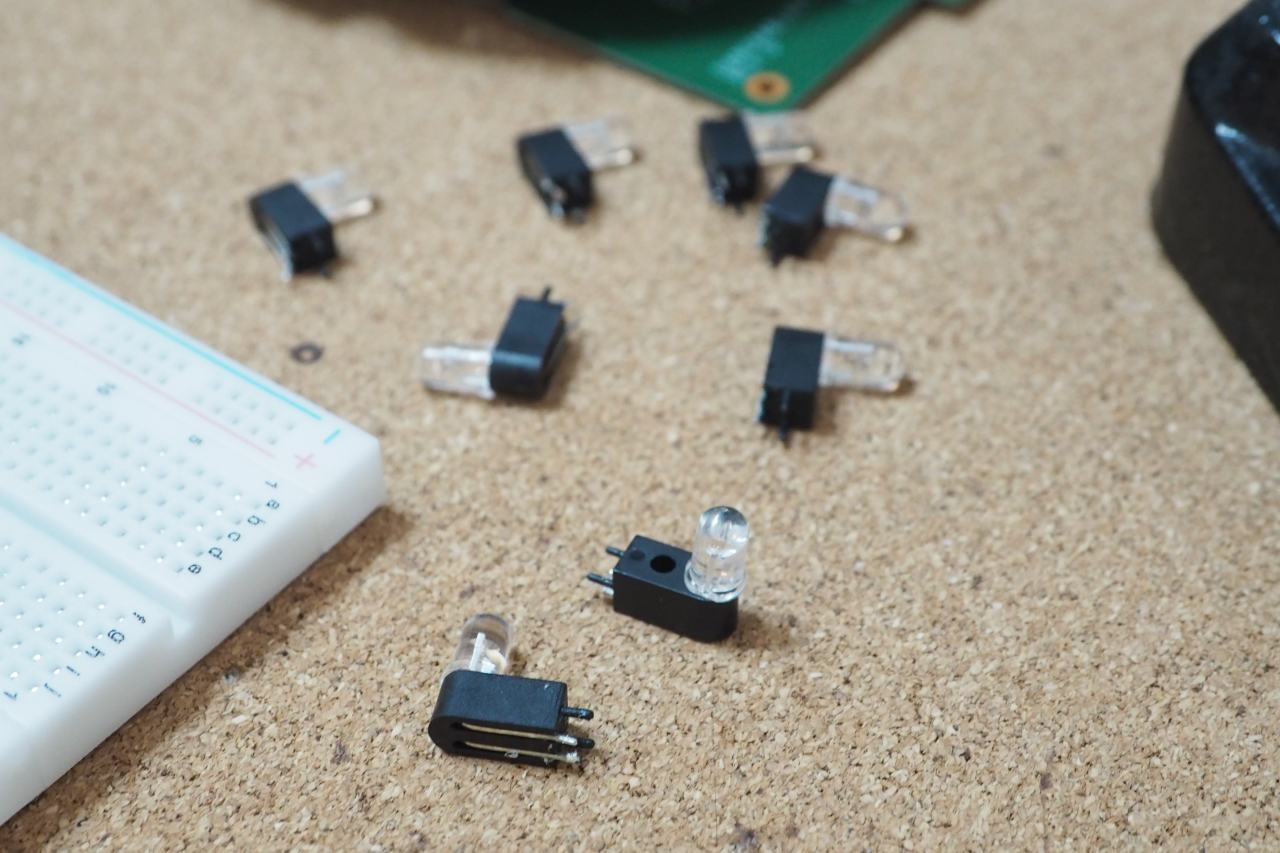

これが目当てでした。Clova WAVEは沢山のLEDがピカピカ光って動作を彩るのです。電飾みたいなもんですね。これら以外にもLEDアレイが付いていて、さぞやド派手に光るのでしょう。このメインLED8発（たぶん白色）を活かしたい。

Clova WAVEは死に体で、ただのBluetoothスピーカーへ成り下がりました。でも、ピカピカ光らせたいのです（笑）　なぜなら私はオーデオマニヤ変態だからです。

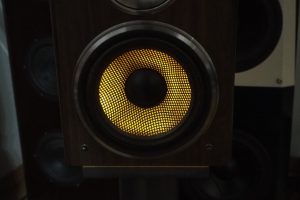

証拠　

ディスコのミラーボールのようにギラ☆ギラ光るものは要らない。でも音楽と同期してじんわ～り光ったり消えたりしたら、しずるだと思いませんか。カラーリングはフィルムで何とかなるだろう。

というわけで回路実験です。
私は半導体オーデオ回路にはそれなりに知見があるものの、ソレ以外はからっきしです。
あ、そういえばAruduinoのキットを買ってあった。あの中にブレッドボードが入っていたんじゃ無かったっけか？それを使おう。

こんなモンも買ってあったのですよ。

暇が無くて開けてなかったけど。平成の伊能忠敬さんの影響を受け、Arduinoの勉強でもしようと思って。中華モノですが、FREENOVEといえば今やメジャーです。サポートサイトやナレッジも充実している。

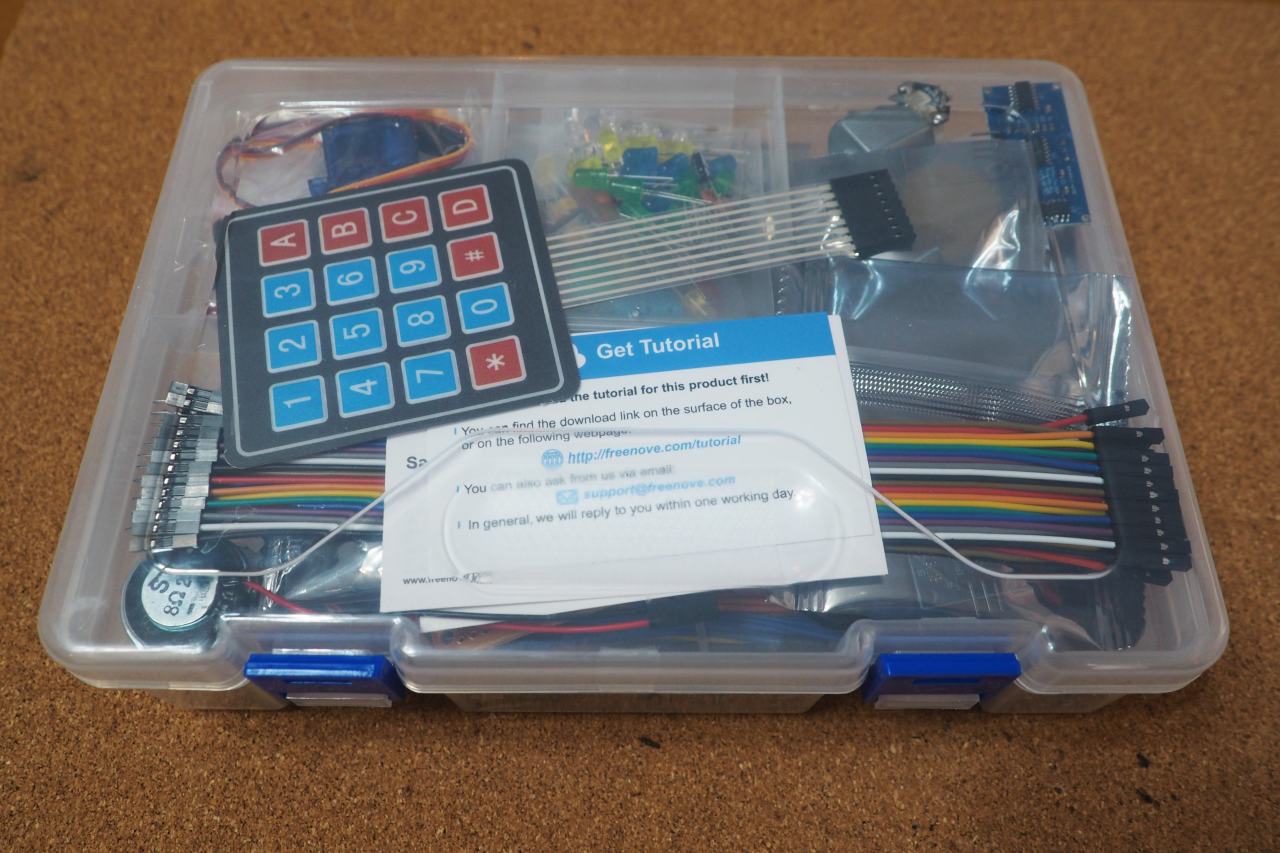

中は凄いんですよ。

フルセット。

ギッチギチにいろいろな物が詰まっています。開梱すると元に戻せないほど。

素人目でもワクワクしてしまいます。

しかし今回はArduinoの勉強の話じゃなくて。。。

ブレッドボードを活用して回路実験をしようという企みです。

やっぱり在った～。入ってた。

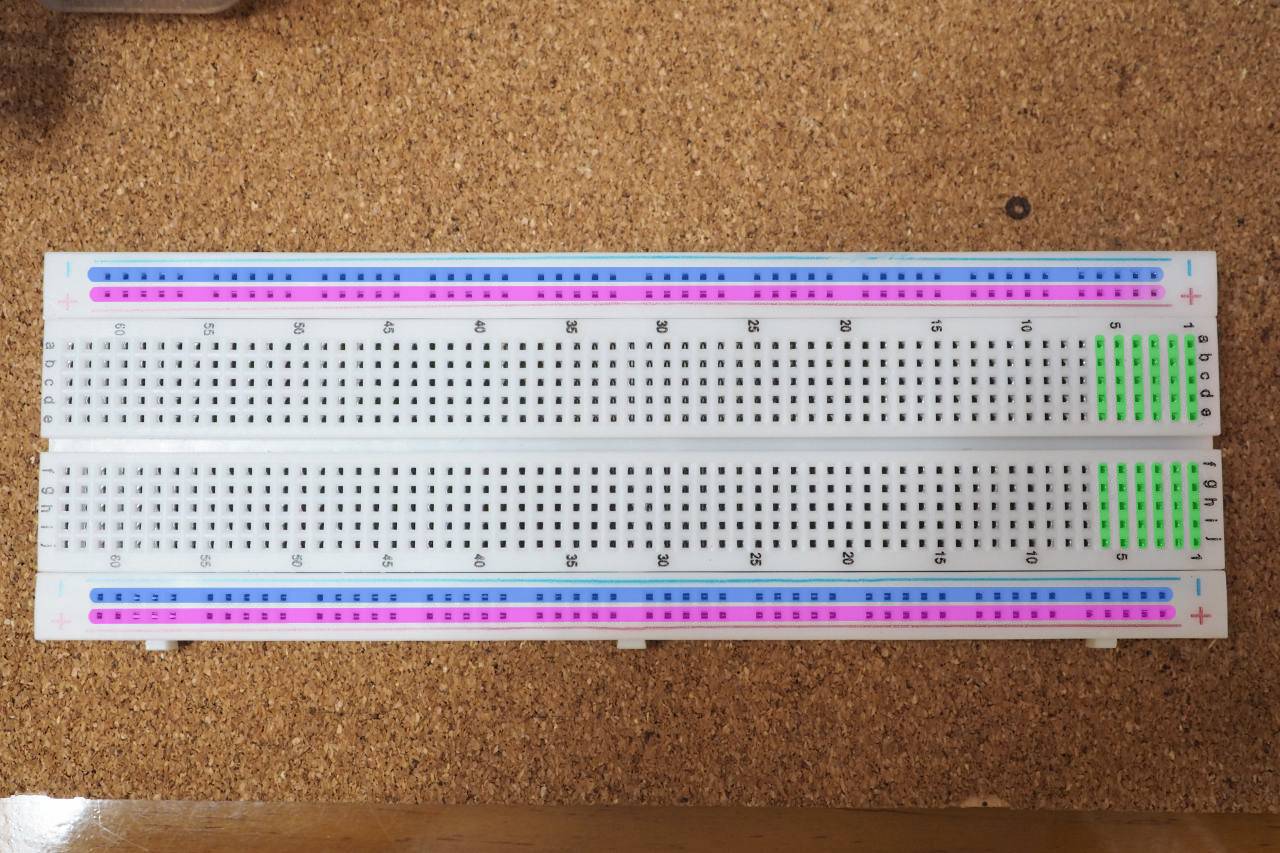

テスターで導通を当たると、こんな感じ（青とピンクの線）の内部結線になっていました。
これ、メチャクチャ便利じゃないか！ハンダづけ一切なしで、ジャンパーワイヤのみでどんな実験だって出来る。もっと早く買えば良かった。（実験なんてしてないけど）

音楽信号を受けて、じんわり明滅するLEDシステムを組みたいのです。

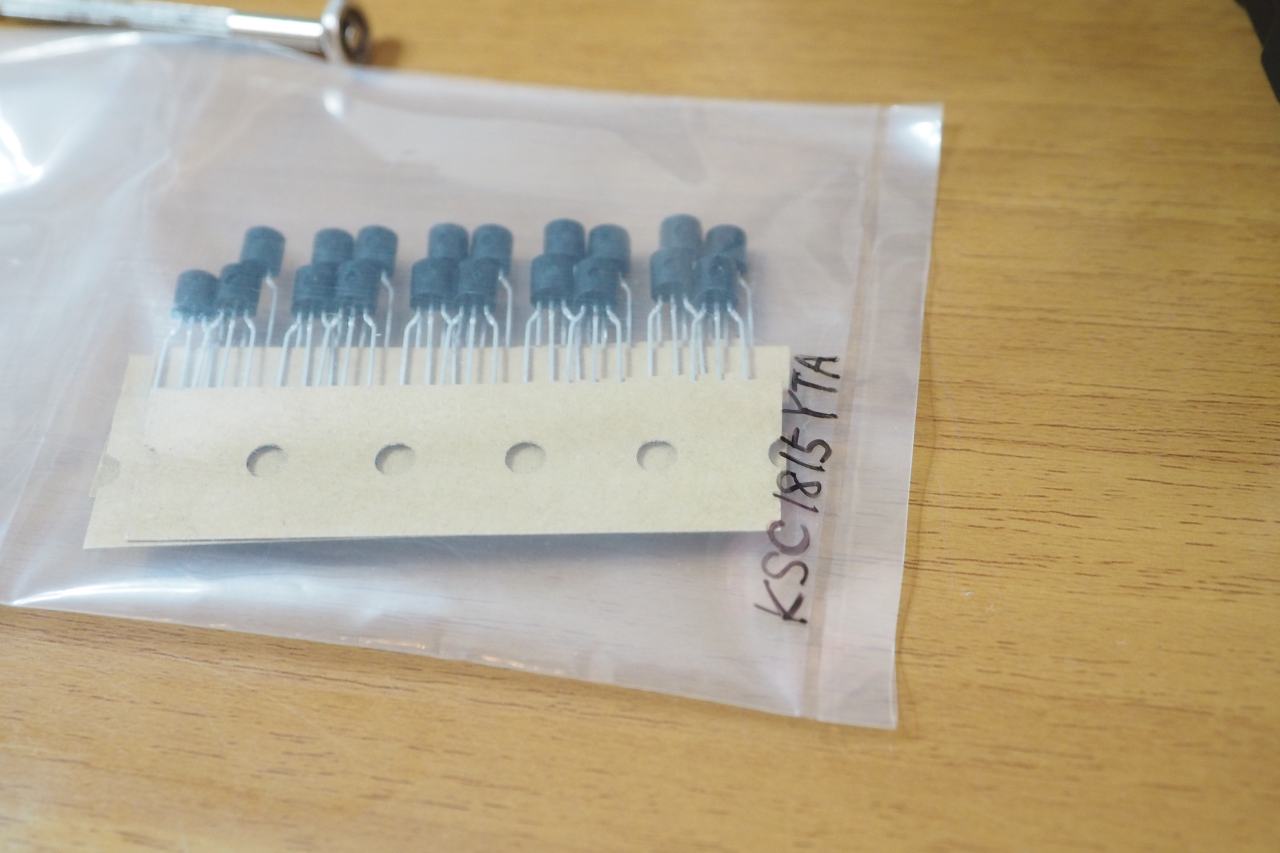

メジャーな2SCの1815いっぱい持ってた。今回はこれ使うか。

（ちなみに1775や872も沢山デッドストックありです）

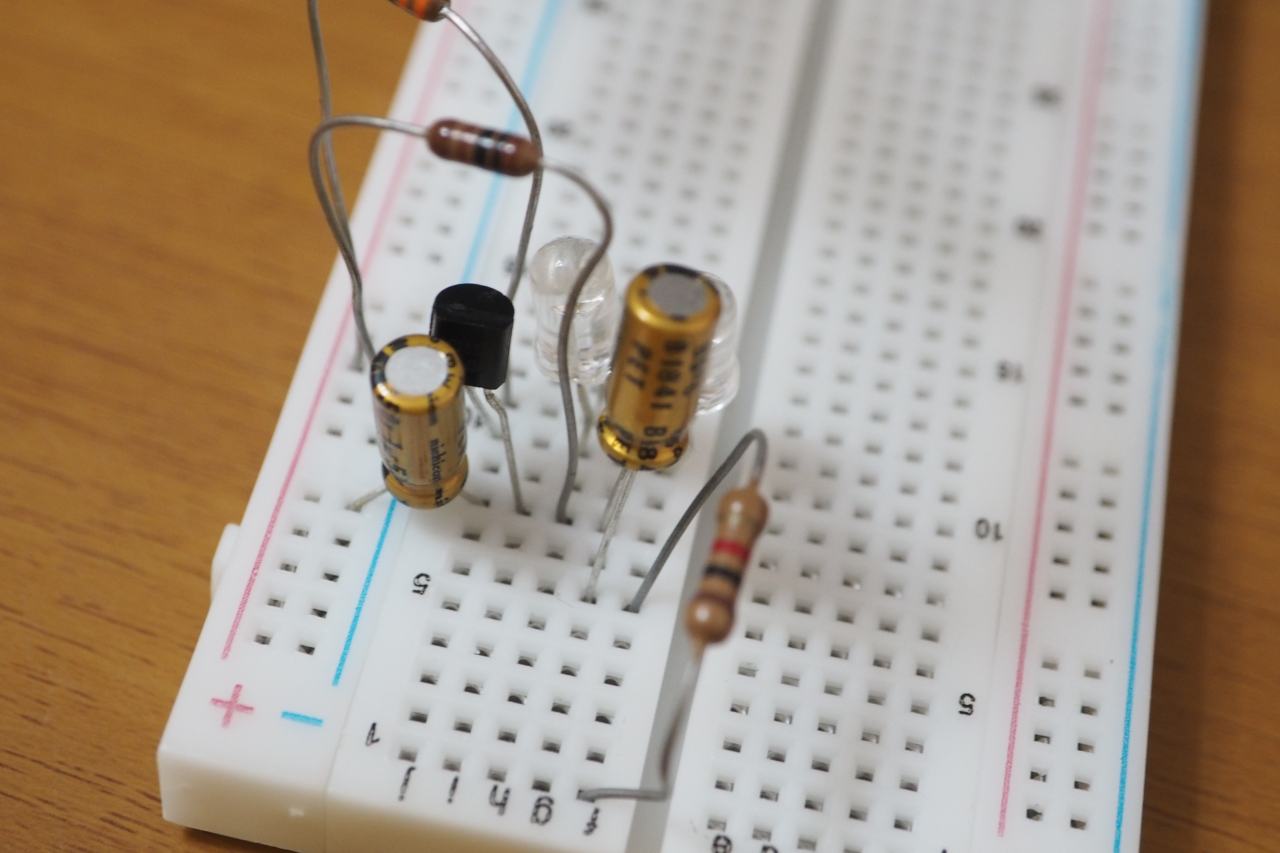

ろくに計算もせず、テキトーな回路を組んでみる。

LEDは2灯だけ挿入してみた。

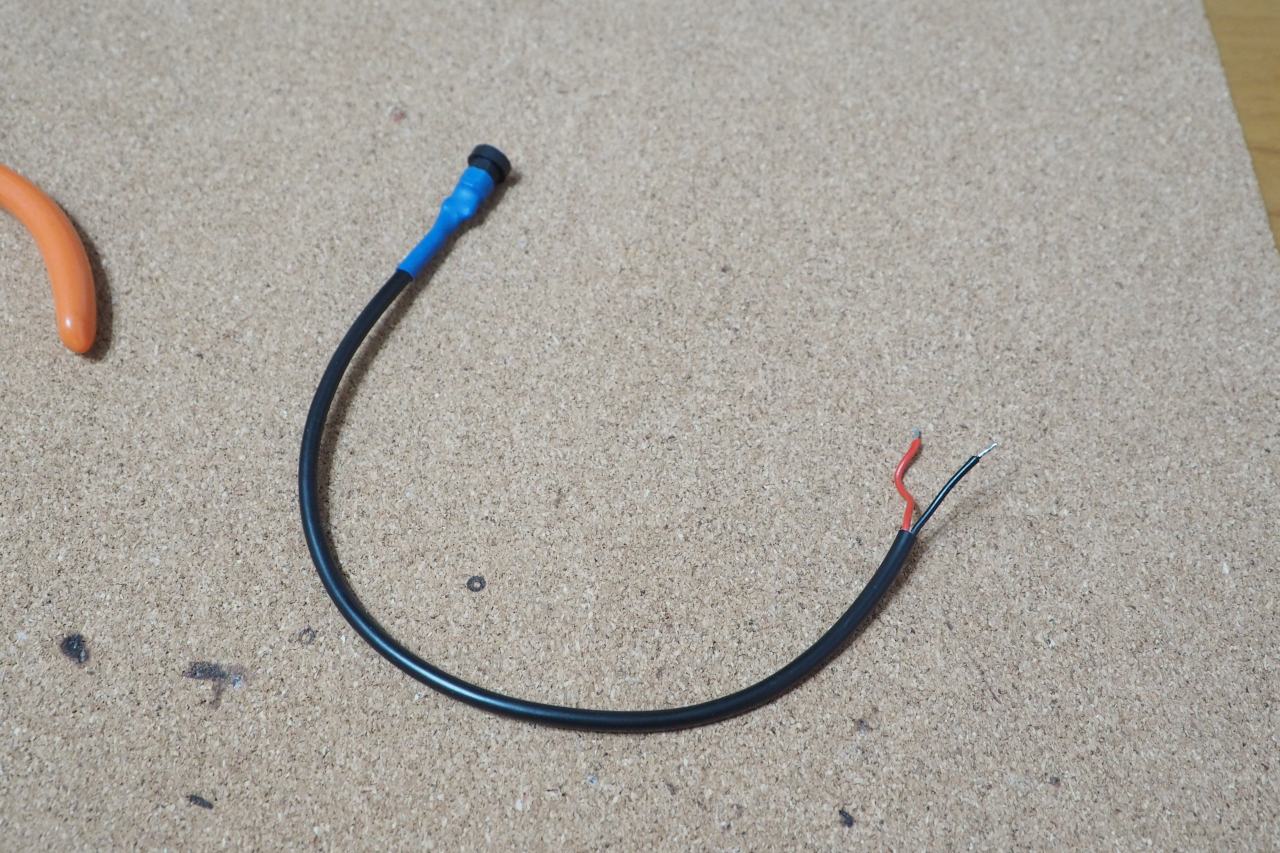

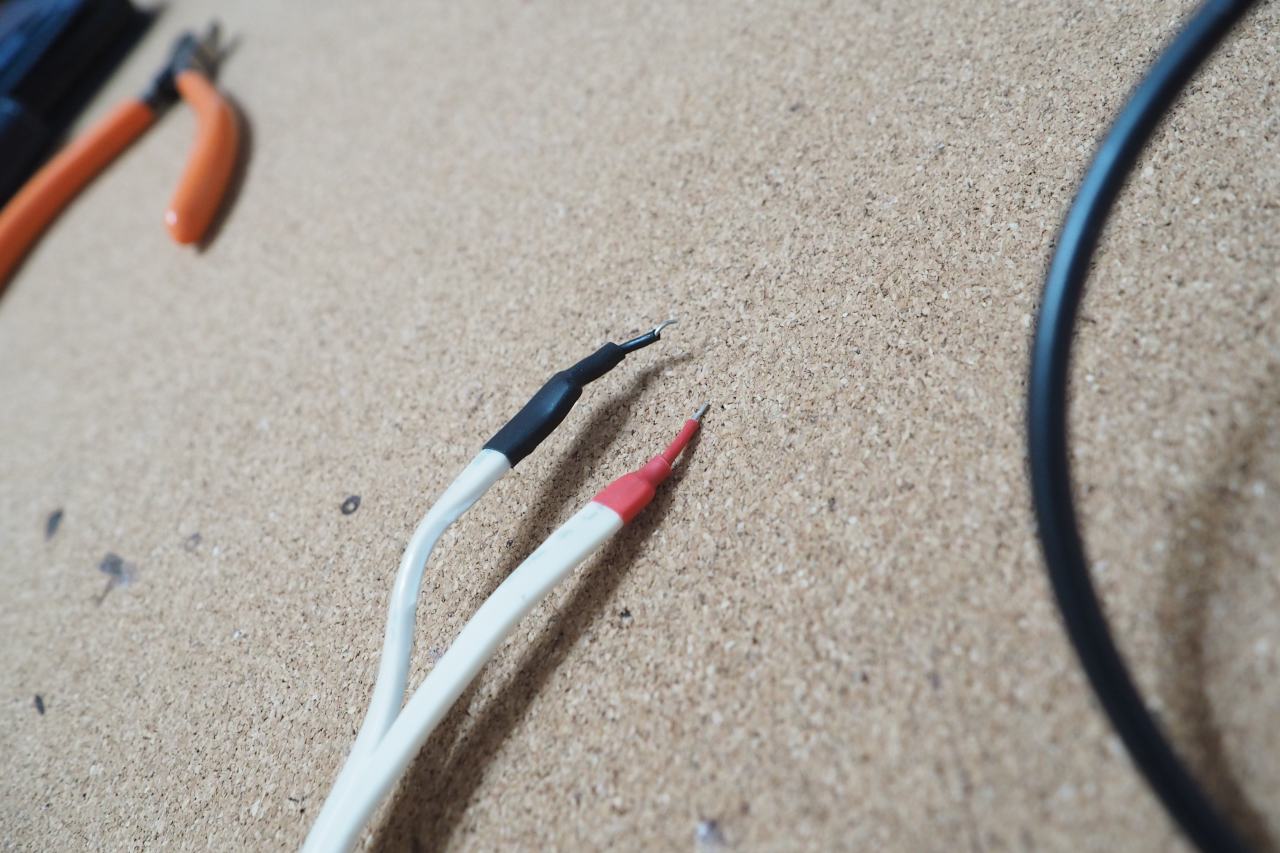

私は実験用にこんなケーブルいっぱい持ってます。ピン加工がしてあって、ホールにぶすっと刺せるタイプのケーブルね。

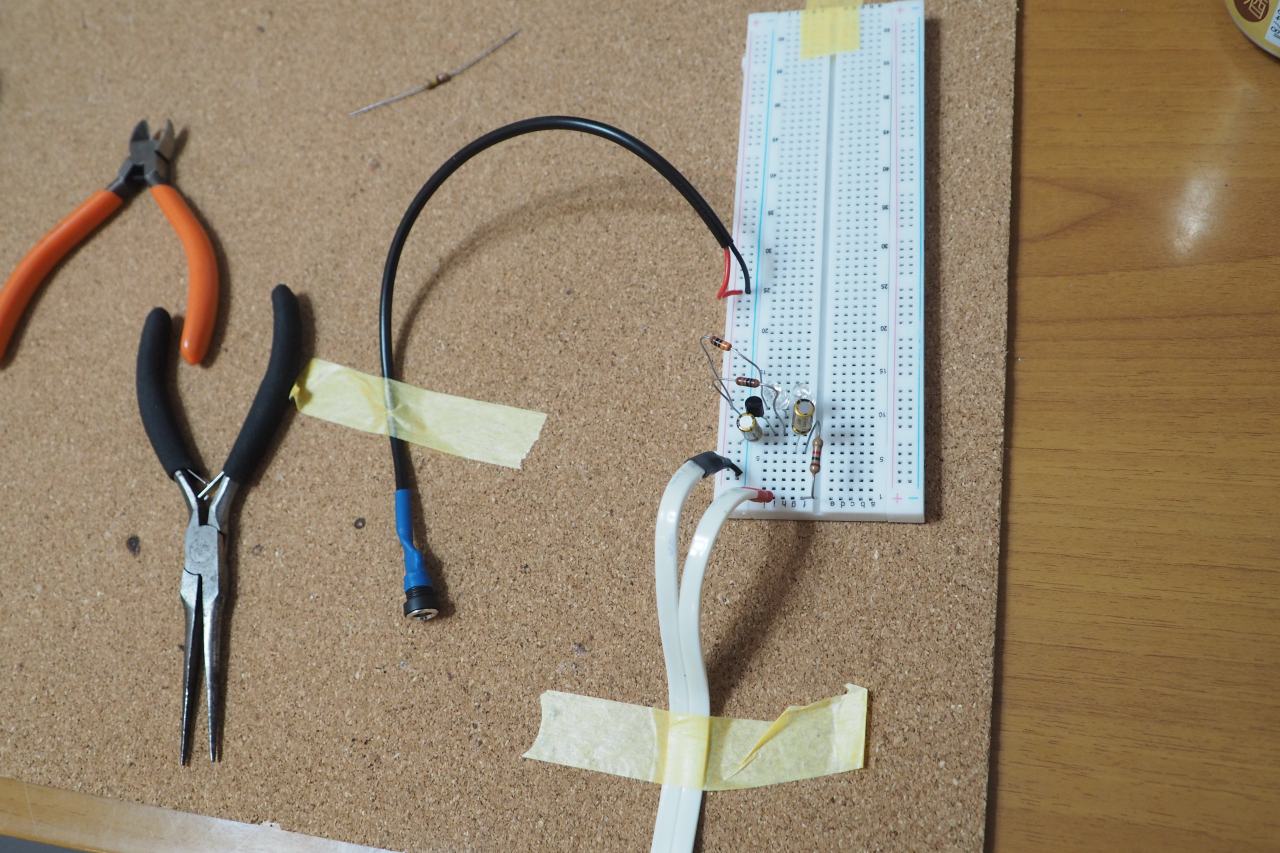

事故が起きないようテープで止めて、セットアップする。

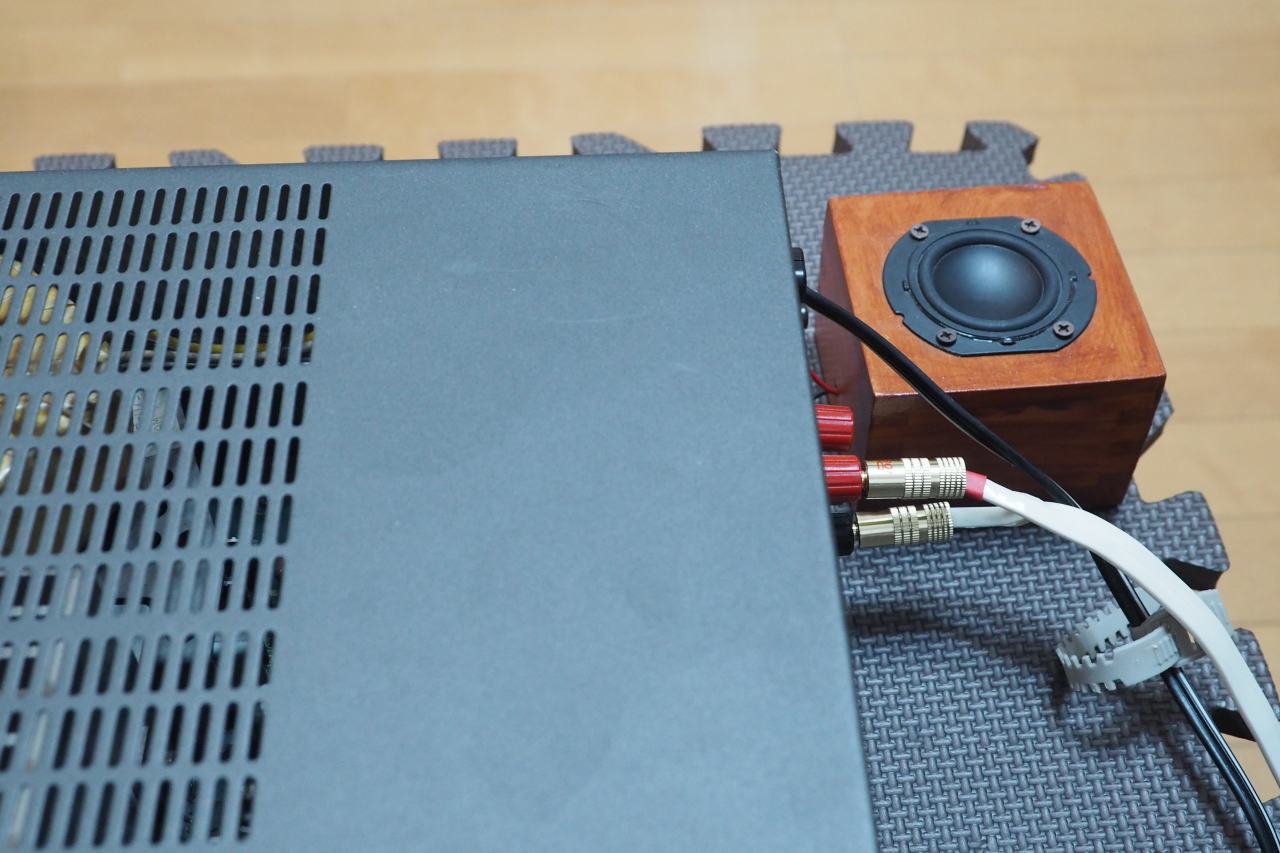

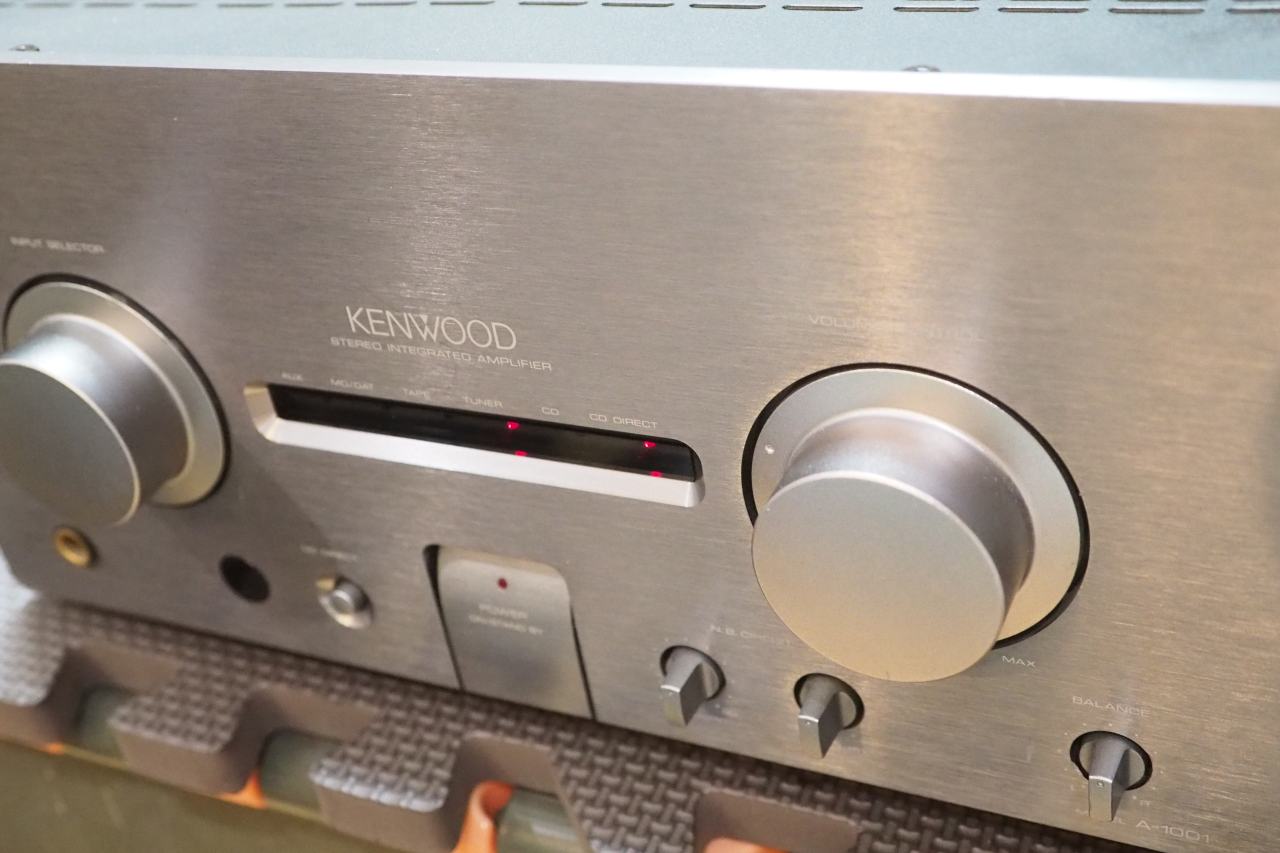

KA-1001で駆動する。

ダミースピーカーが十分な音量で鳴るぐらい、音量を上げてみる。

・・・・

ぜんぜん光らない（笑）
いやエプリルフールだけどウソじゃない、ホントに光らない。
テスターでBE間電位を観測してみると、0.1～0.2mVくらいをフラフラしてる。
これじゃ光るわけないわ。バイアス電位不足です。

もうちょっとプルアップしないとダメですね。とはいえ、引っ張りすぎれば光りっぱなしになるし、下げれば消えっぱなしになる。これはちゃんとシミュレーションした方が良さそうです。部品をとっかえひっかえ実験してもいいんだけど、時間が幾らあっても足りません。

・・・そんなこんなで、私が常用しているKiCAD上でのSpiceシミュレーションを学ぶことにしました。

Version 9.0.0 Released | KiCad EDA

KiCAD上でSpiceシムを走らせたことが無かったのですが、これが又なかなか難しくて走らないのです。このお話、もうすこしだけ続くかもです。
