Bass Compensatorの意外な故障箇所

OPA604が10個届いたので、Xbass compensatorを修理するため、重い腰を上げて開腹しました。

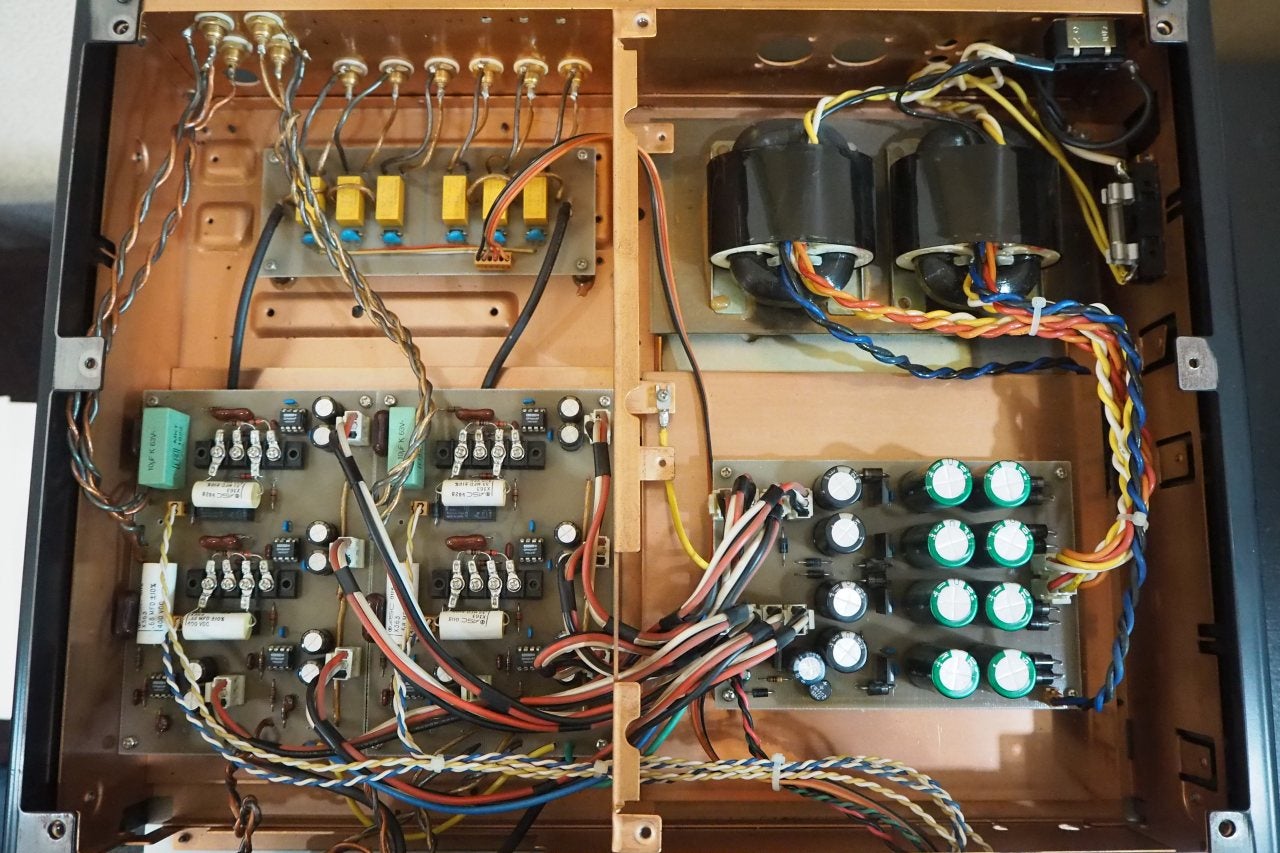

この子を開腹するのは、おおよそ20年ぶり。
密封構造だから、中はチリひとつ付いていませんでした。

まずは、電源電圧の不正を疑います。
各所の電源電圧を計測。
少なくとも信号系の±15Vの4系統は、電圧がすべて正常。

じゃあ犯人はOpAmpだよね？ということで、OPA604の合計8本を全交換。
故障箇所だけ交換すりゃ良いものですが、経年劣化もあろうということと、ロットやゲインが違うキモチワルさもあって、全部交換しました。

このOP Ampを全部交換することで、不審な点が発覚しました。

？？？？

故障しているのはL chですが、そのLeft側の出力端のオフセットが治りません。
Lchから一瞬、凄まじい雑音が出た後、Lchのパワーアンプからの出力が出なくなりました。？？？
-1.2VくらいのDCが、ずーっと出続けているんです。

ちょっと待って。カップリングCを経ているのに、DCが出力端子に出ているのって、おかしくない？
そう、故障していたのはOP ampではなかったんです。

ここで各所の電圧を測ることで故障箇所が判明。

カップリングCの直前の150Ω端で測ると、オフセットDCは常識的な47mVなんです。
それなのに、カップリングCを経た出力端(Lch OUT)で測ると-1.4Vなのはなぜ。
そんなことって、アリ？？？　DCカットしてるのに逆にDC電圧増えるって？経験のない現象です。
なんでDCカットした後の電圧が高く、DCカット以前のオフセットのほうが低いのよ。

つまり、故障箇所はカップリングキャパシタだったのです。

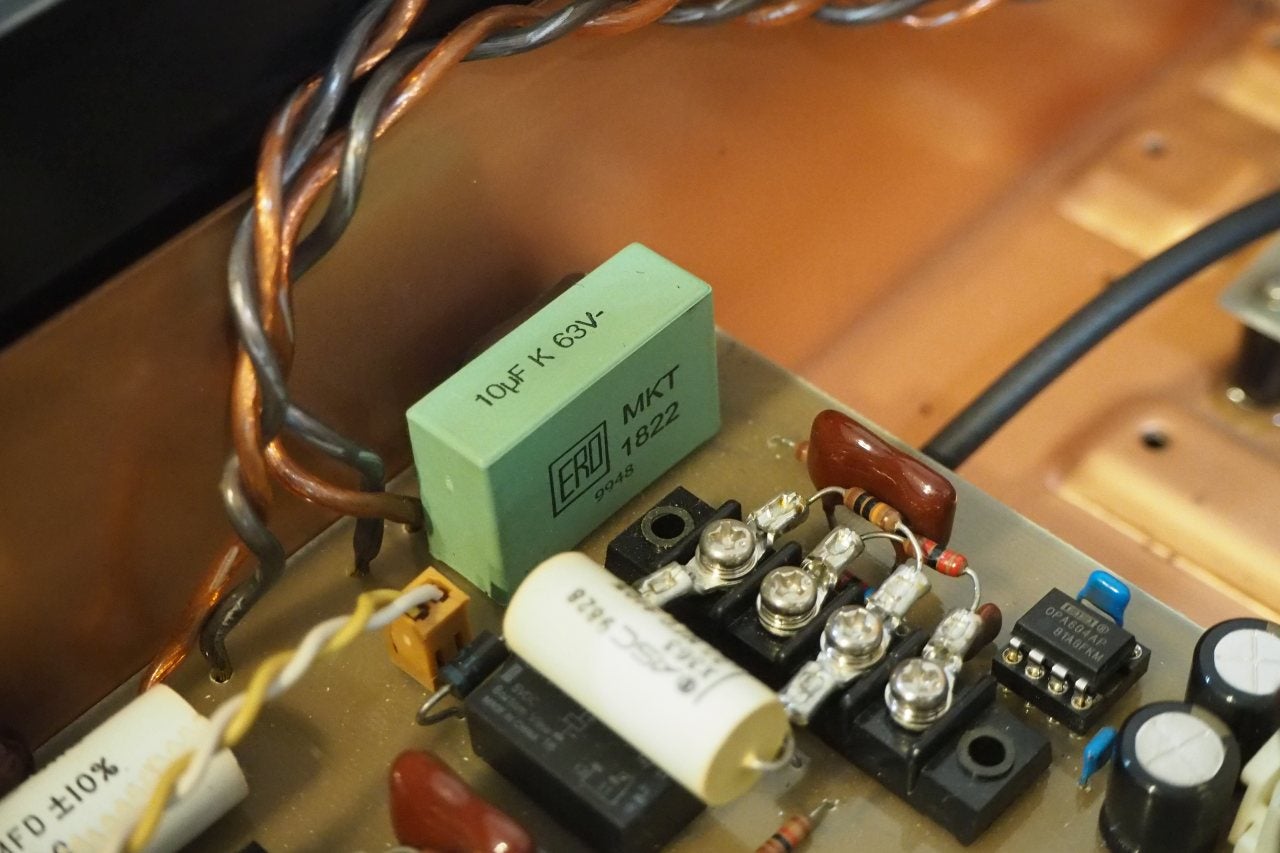

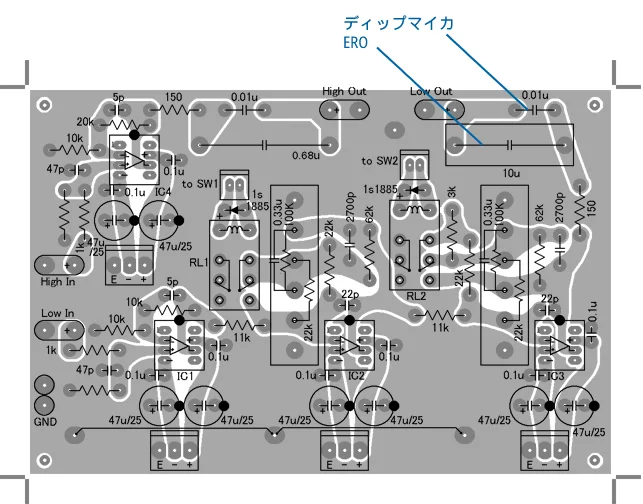

出力のカップリングにはEROの10uFと、パラにしたディップマイカが繋がっています。
怪しいのはEROの方。

えっ、フィルムコンデンサって壊れるの？？

こんなの経験にありません。

でも、150オーム端からの出力では正常な信号応答を確認しましたから、たぶん問題箇所の特定に間違いありません。
フィルムが融着したんだかなんだか解らないけれど、フィルムコンデンサーが壊れたことで出力端が不安定に。そして最後には、音声信号が出なくなったんです。
こういうオフセットなら、カップリングしなくても良さそうだから、まずはダイレクト出力で症状改善されるかためそうと思います。（たぶんそれで治ります）
