TV-Shelf-Speaker (2) 木工編

（注：　これは7年前の製作記です）

今回は木工制作の過程をメモします。

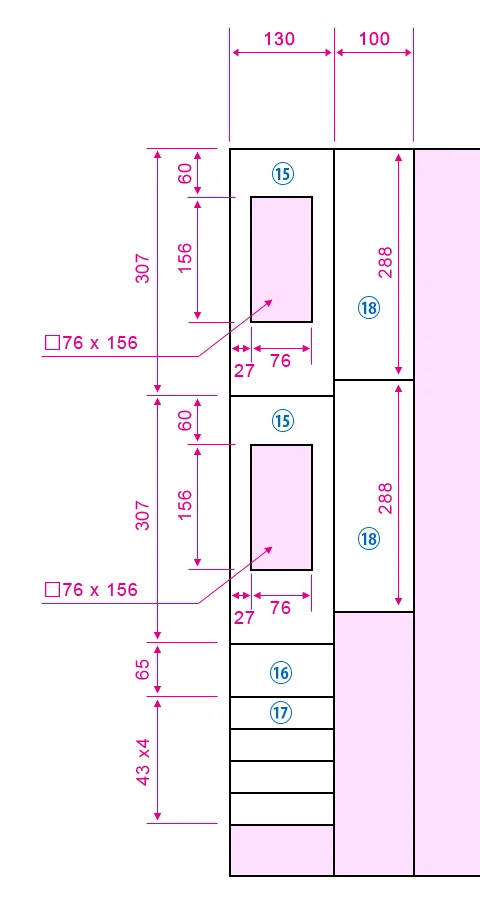

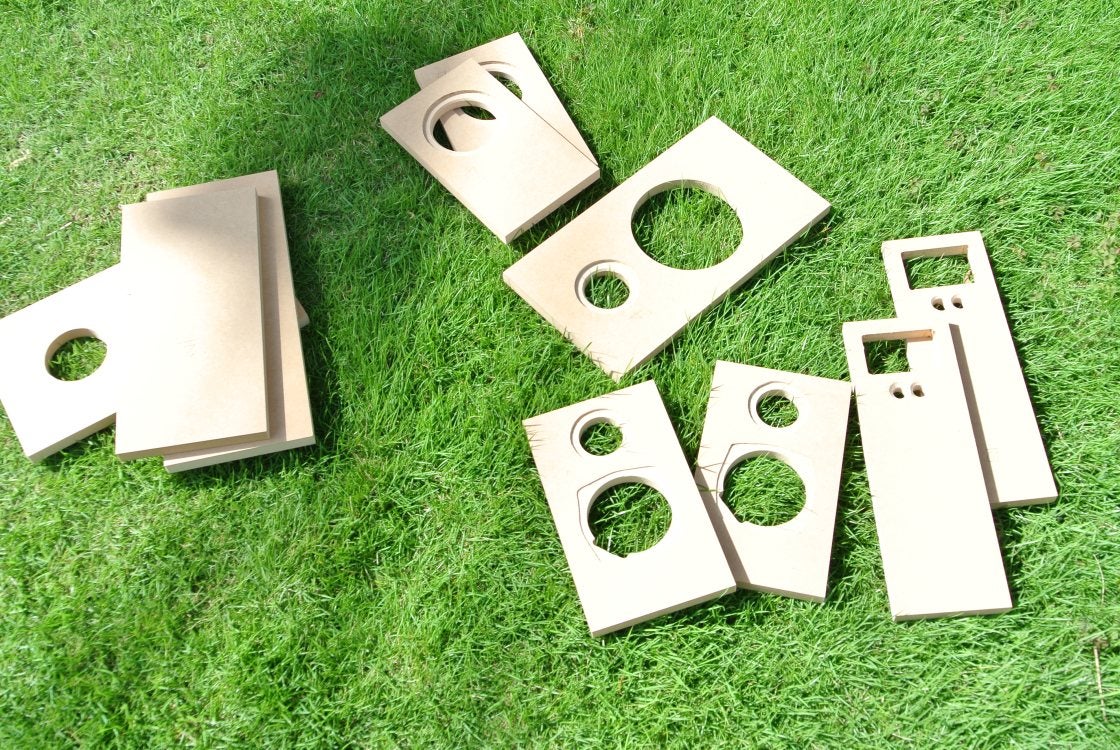

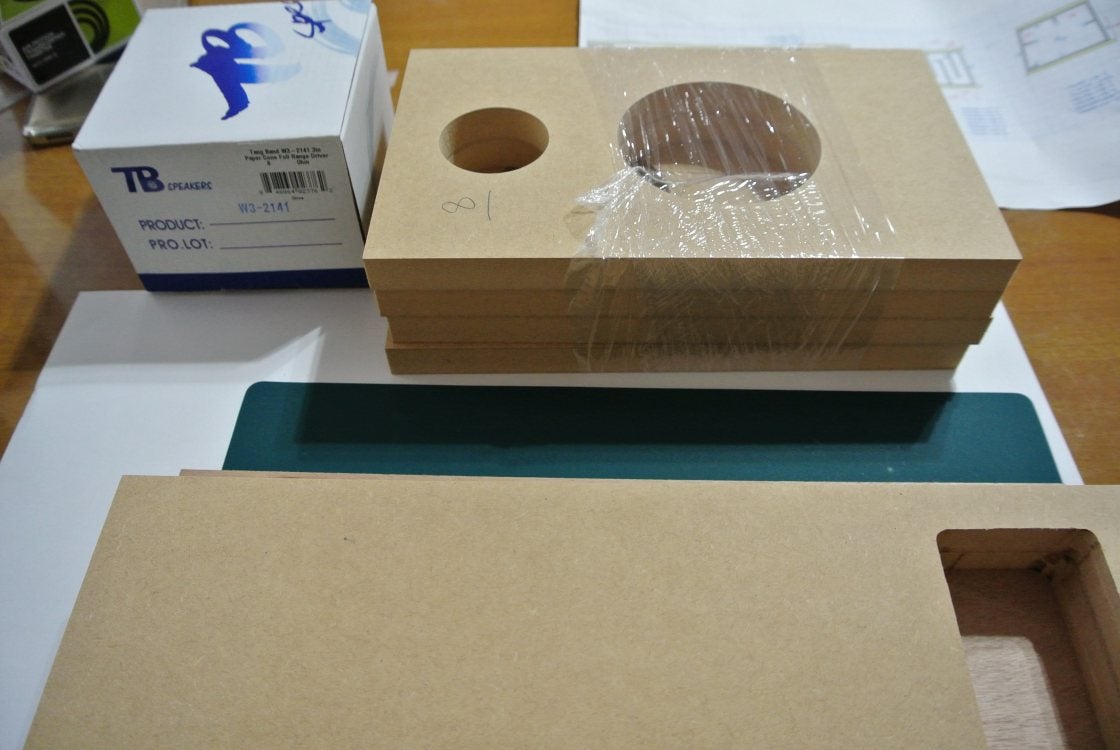

部材が届きました。

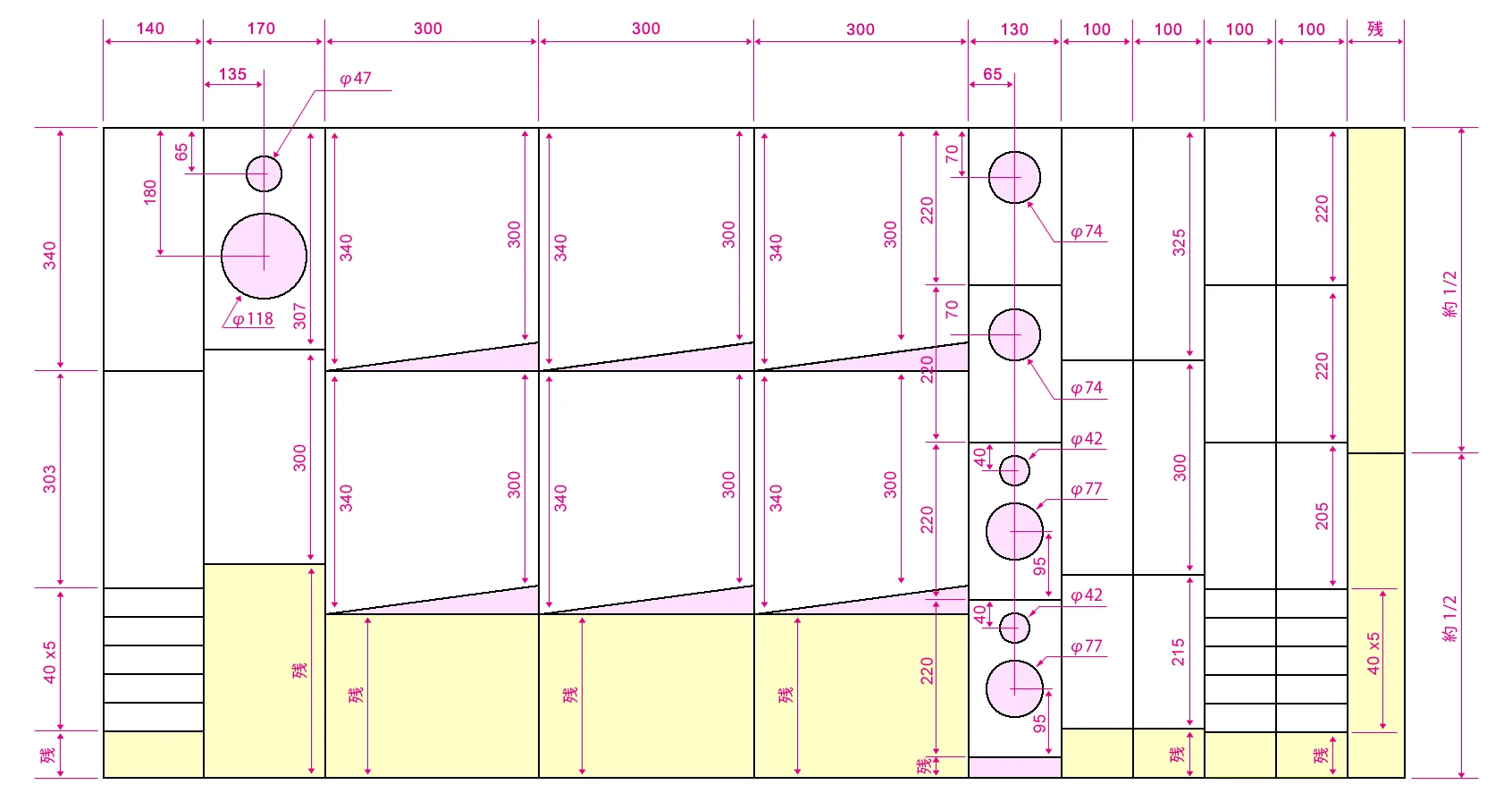

構造が入り組んでてもすべてが小型ですから、3x6ft (1820×910) のMDF x2枚で、スピーカー3本とサブウーファー1本が全部出来てしまうんです。（上下の棚板は除く。）

実は、工作／工程の難しさはモノの「大きさ」に左右されるのです。精度が問われるから。

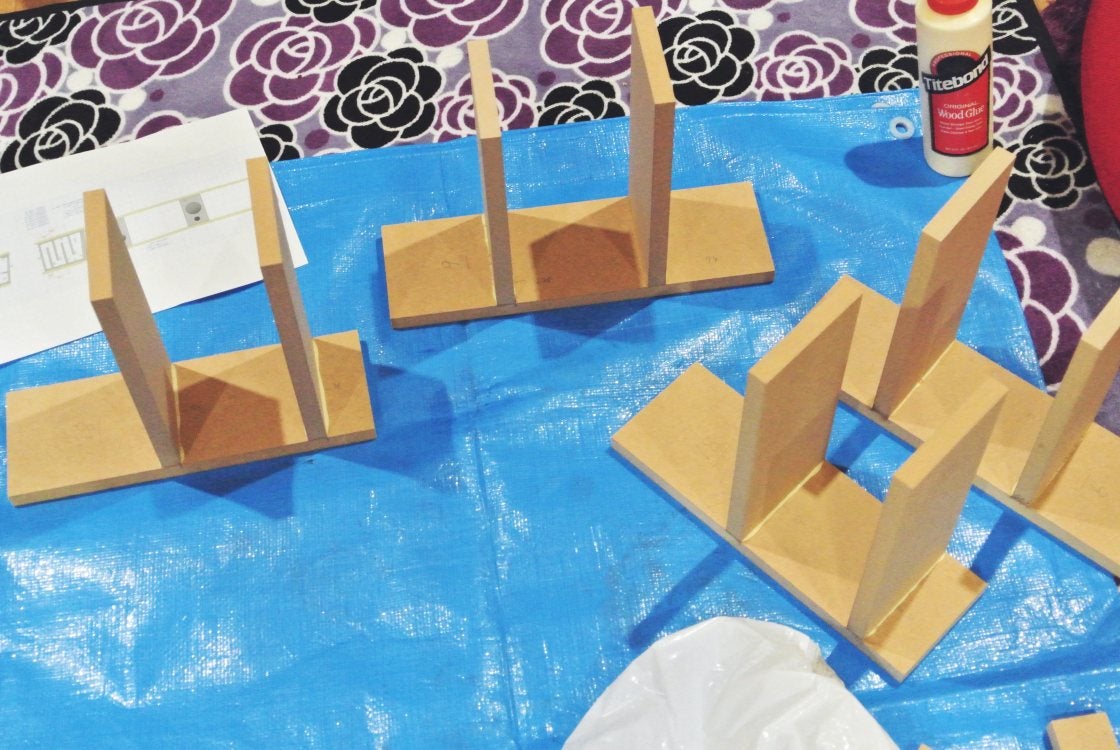

このTVスピーカーは構造が複雑ですが、小さなものなので組立が本当カンタン。するすると組み上がってゆきます。

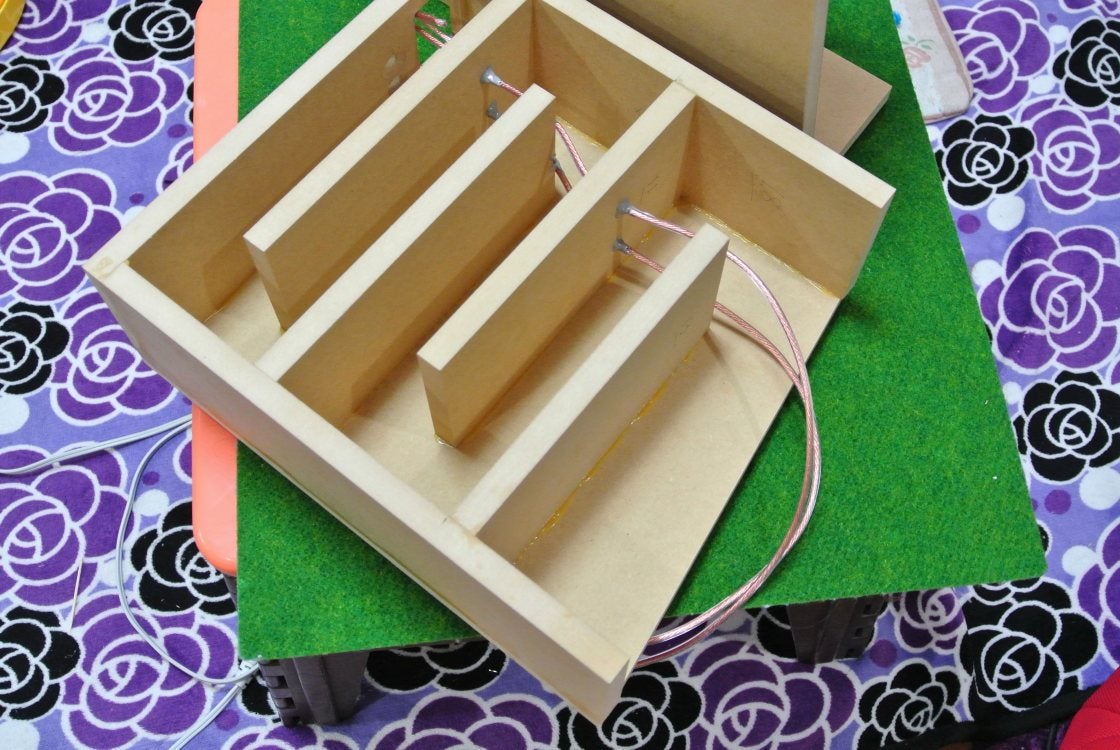

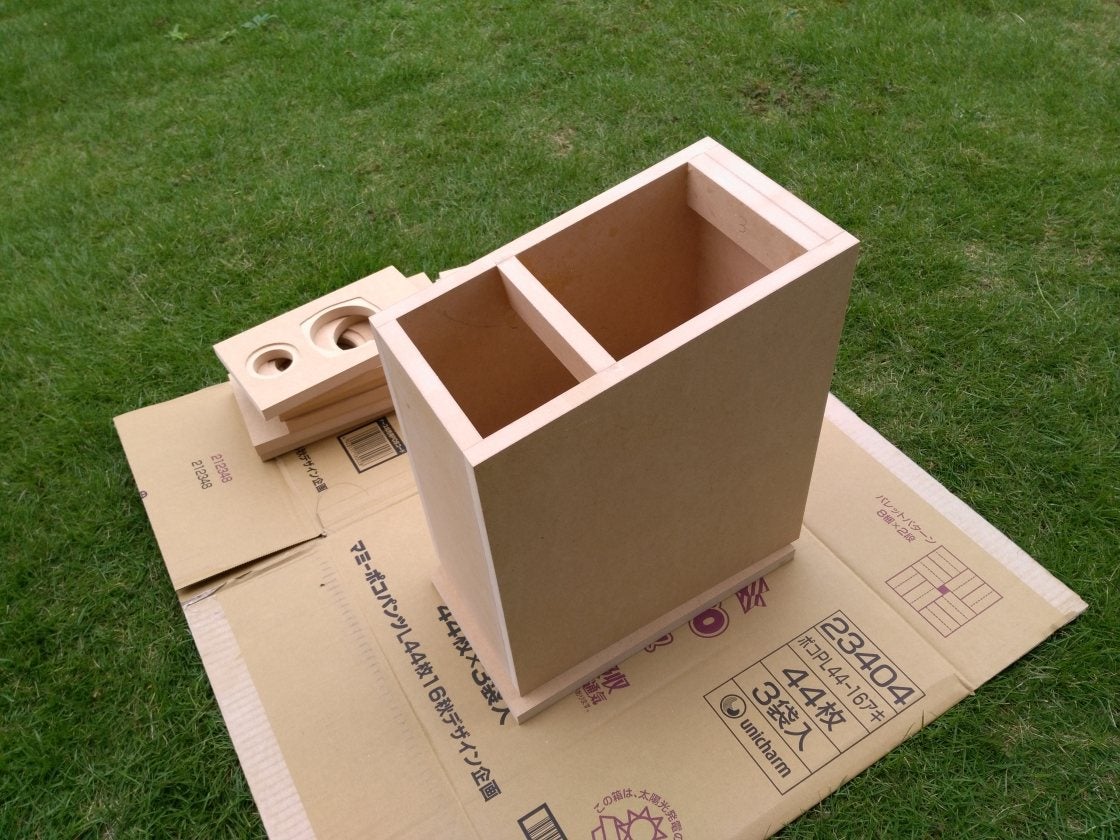

トランスミッションラインの音道構造が良くわかります。

Transmission Line:

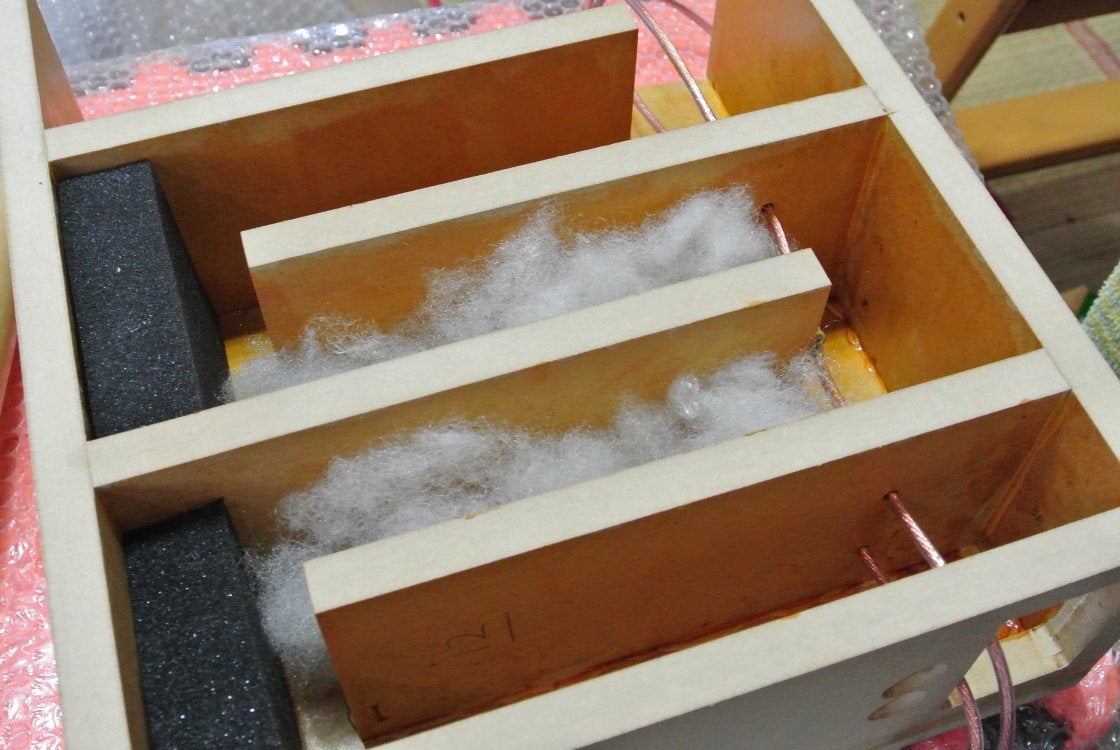

トランスミッションラインは、組み上がってしまうと手が届かなくなってしまいます。早い段階で、ケーブルと吸音材を設置します。実際にはこの写真より吸音材はツメツメにしました。吸音スポンジ、粗毛フェルト、アク－スタスタッフを併用します。

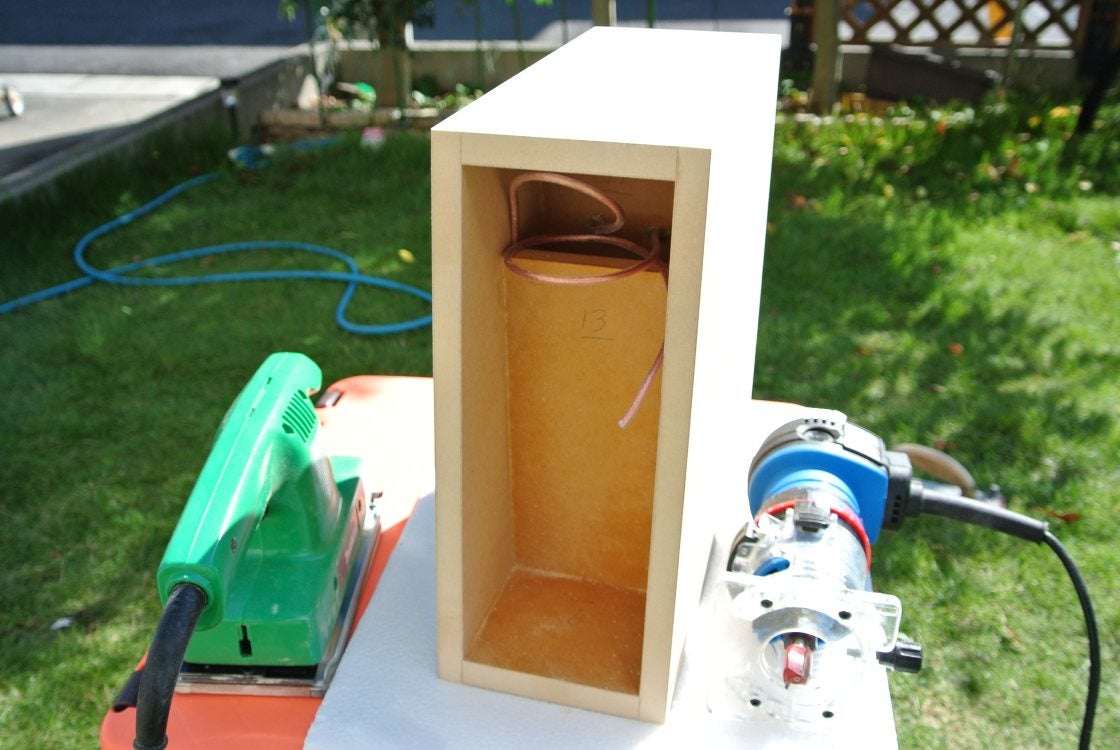

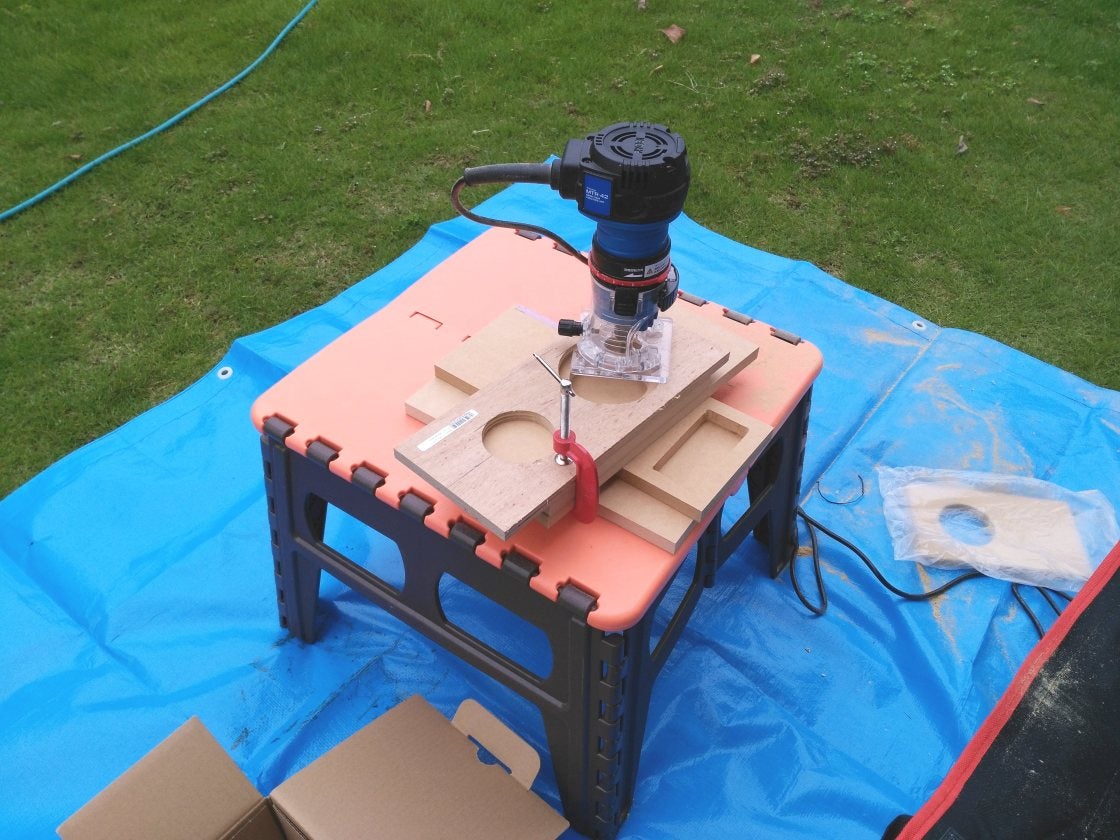

このとき初めてトリマー導入。
治具を準備して、TLs開口加工やフラッシュマウント加工をしていきます。

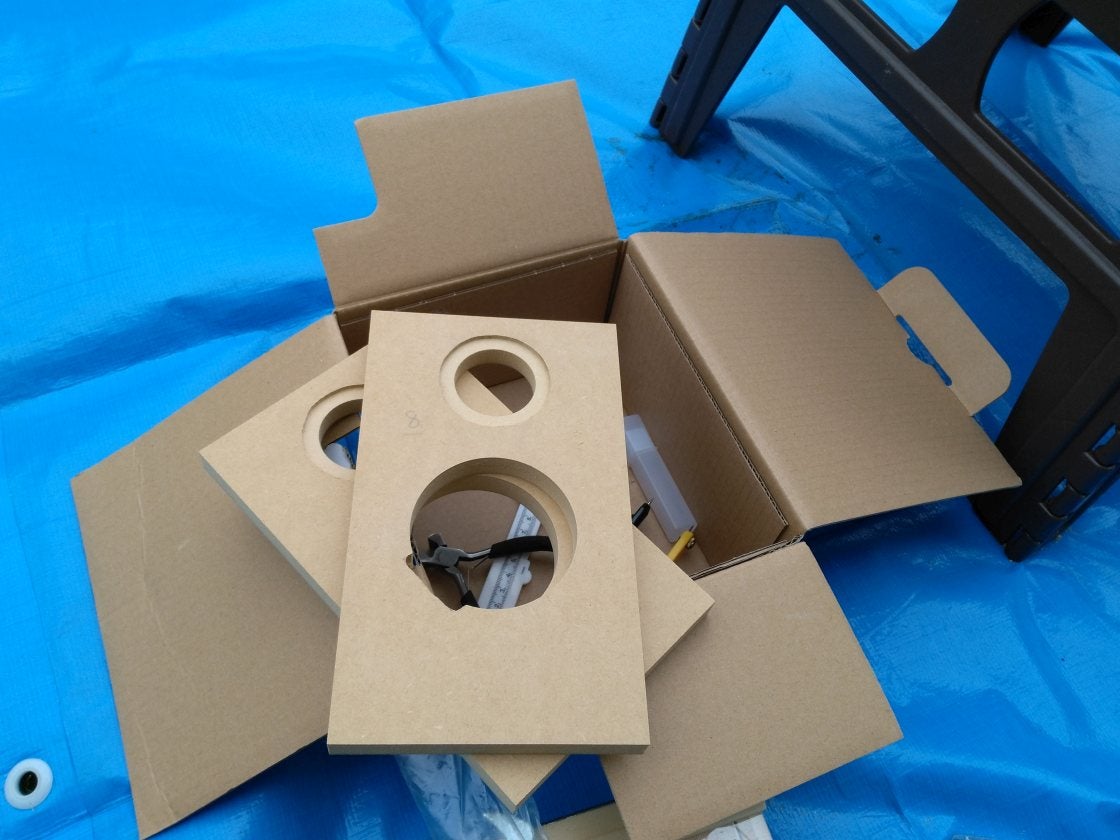

ぞくぞく加工。

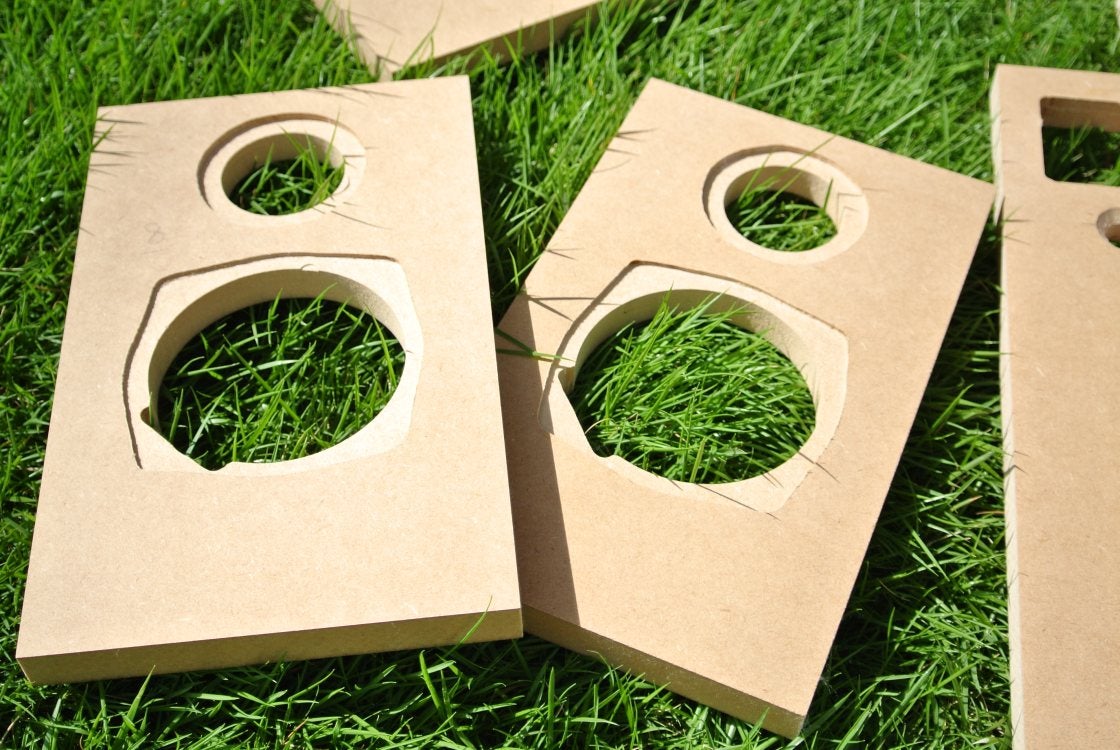

ドライバーのターミナルが干渉する部分は、このようにカット加工します。

トリマー無しで、カッターやドリルだけでこんな複雑加工をするのは本当に大変ですよ。トリマー／ルーターなら一瞬です。

これはセンタースピーカー。

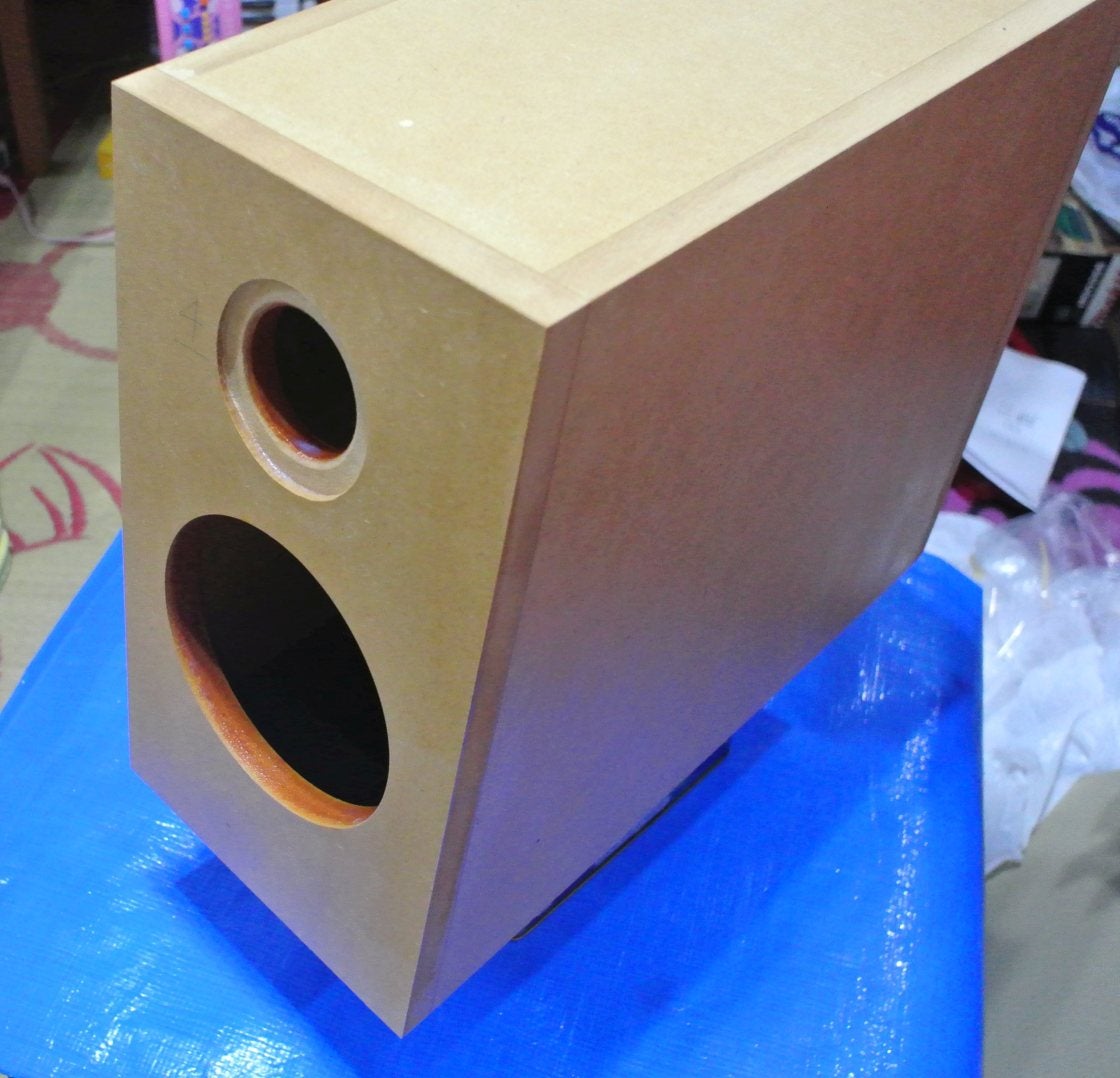

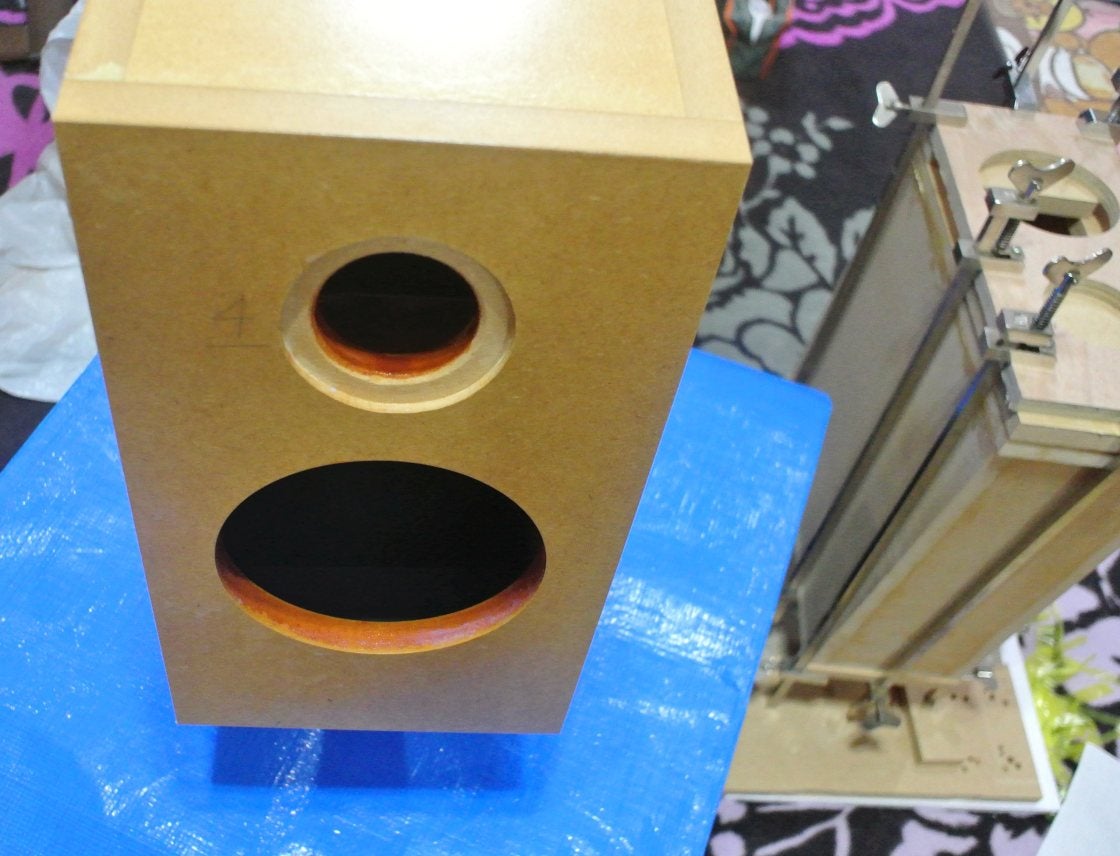

センタースピーカー完成。バッフル側。

これは左右スピーカーの前面。

バッフルのスラント（斜めカット）加工もトリマーを利用したら、死ぬほどカンタンでした。

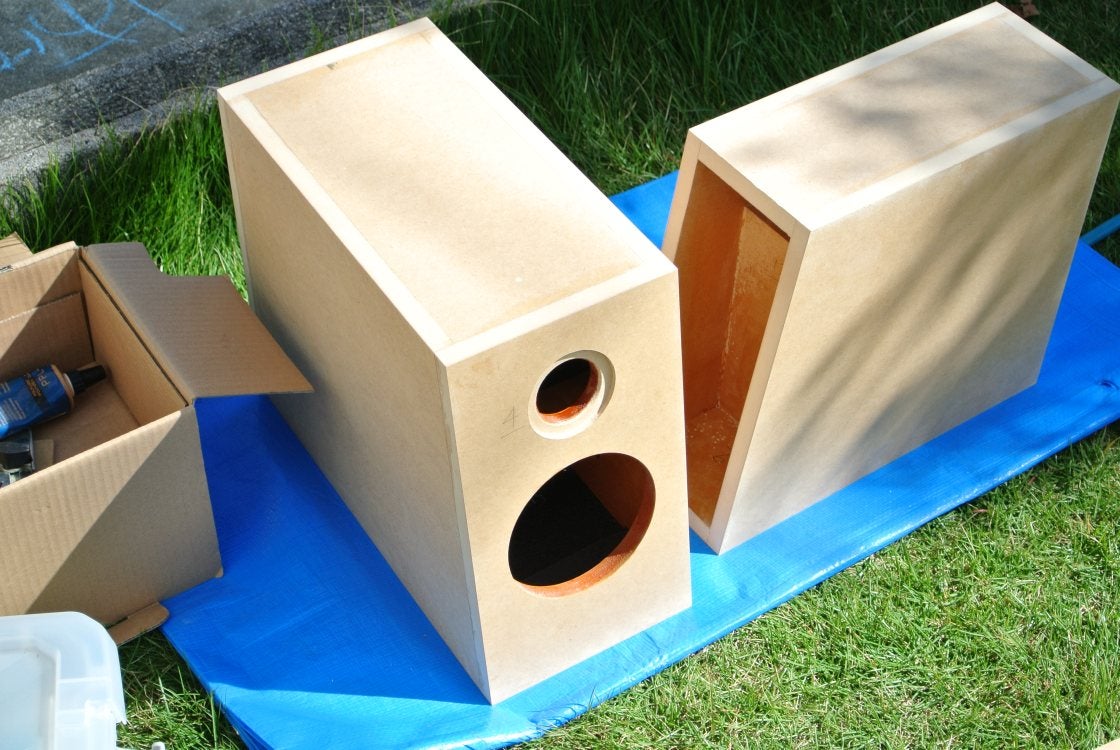

左右スピーカーの完成。バッフル方向から。
ぼっこり凹んだ場所には、3種のサブバッフルがネジ止めされるわけです。

左右スピーカーの背面側。

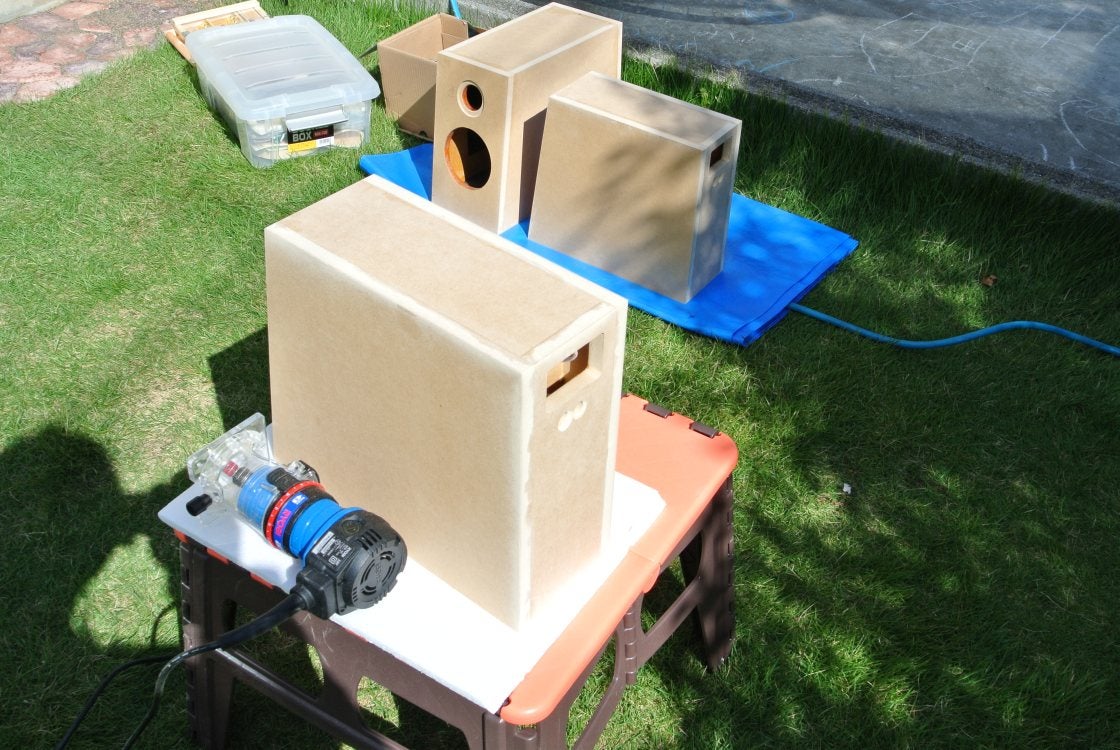

塗装前の下塗り加工。
内部塗装と共に、、、外部には透明ニスを使ったみたいですね。
　
こんなモノでも、下塗りのニスは欠かさなかったようです。マメだな。

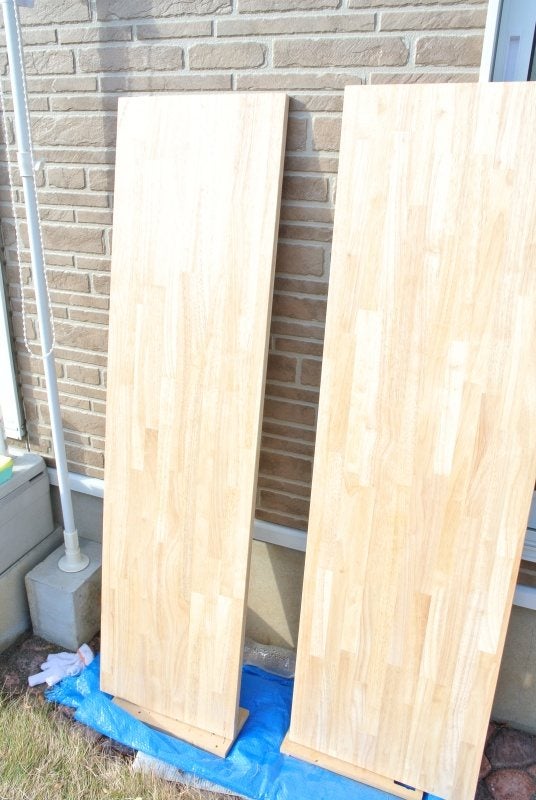

こちらは上下棚板です。
パイン集成材。

こちらは透明ワックスでの保護をしたようです。（6年経った今でもぴかぴか。）
次回は塗装と組立編を掲載します。
