Dayton AudioのAMTPRO-4（エアモーション型トゥイーター）にはバックキャビティが無いんです!
https://www.daytonaudio.com/product/1168/amtpro-4-air-motion-transformer-tweeter-4-ohm
ろくすっぽ調べずに買ったものですから、到着するまで知りませんでした。
裏面を吸音するフェルトが２枚付いてくるのですが、それを取り去ると、向こう側はダイアフラムが筒抜けじゃないか！？
これは、あえてそうしている。
DaytonのAMTでも小型のものは全部バックキャビティが塞がれているが、これは開放型。
つまり、オープンバッフル（双指向性）のスピーカーを作るためのドライバーということです。
流行ってますもんね～ 北米でオープンバッフル。
私は作りませんが。
というわけで、急遽コレのバックキャビティが必要となった。
どうしたもんかな。それ専用の部材も切り出していないし。
仕方がないから、手持ちの板を使って自分で加工して作ることにしました。
ネットワークボードに使うつもりだったボードが大量に不要となったから、それをくり抜いて作ることにします。

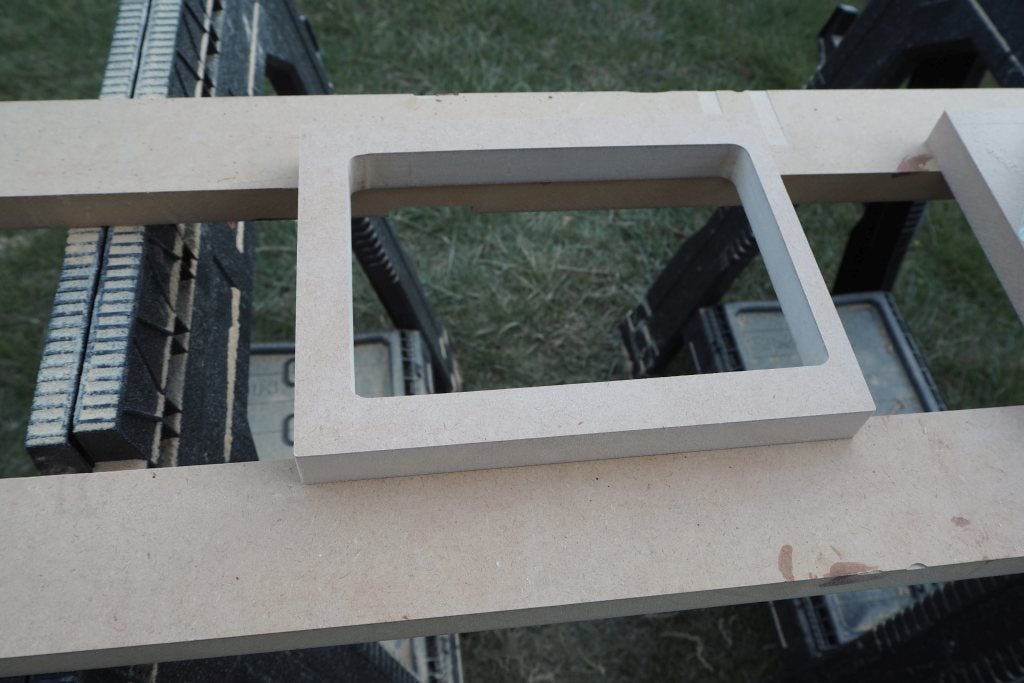

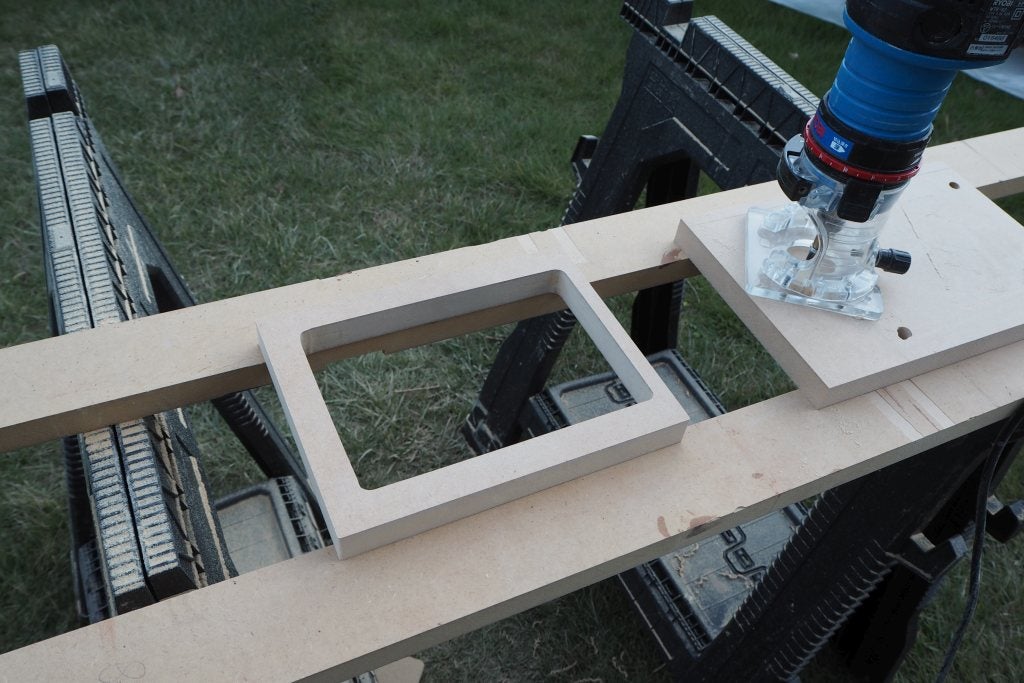

ご覧のとおり、トリマーで切り抜いてエッジカットしてでっち上げました。
こんなものをジグソーもなくトリマーだけで切り出せるんですから、ほんとトリマーは必携、マストアイテムですね。

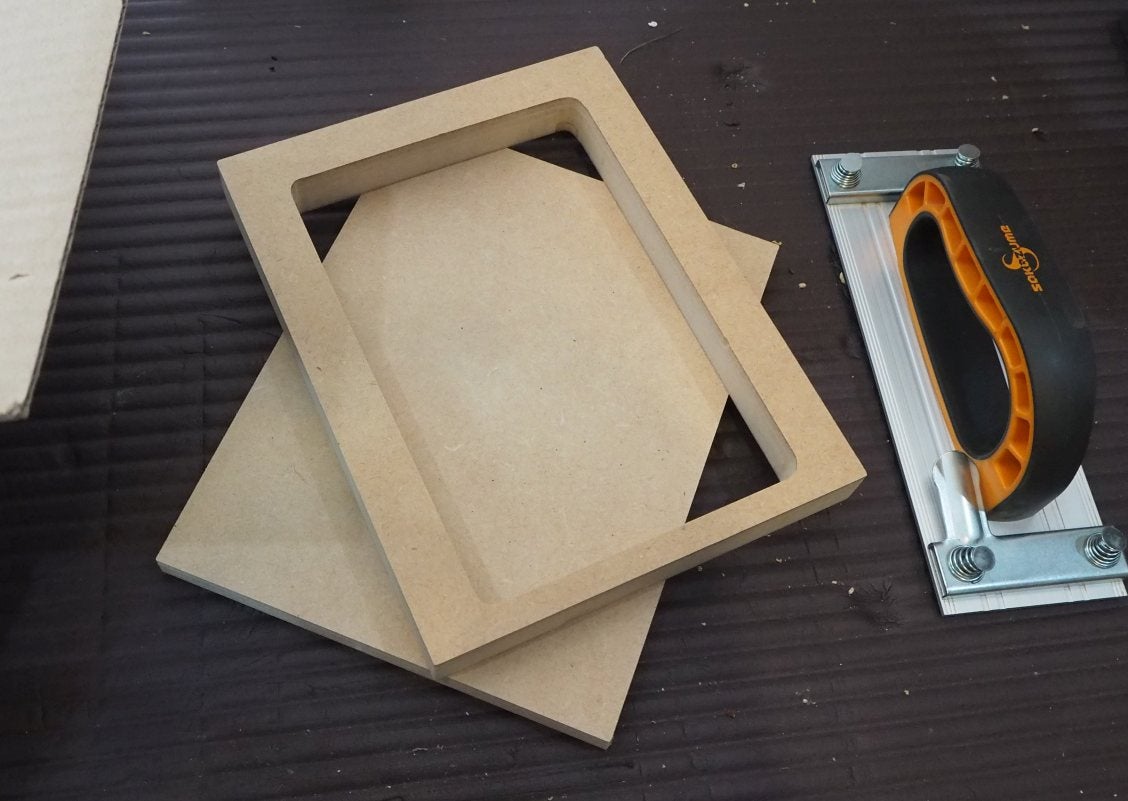

ATMPRO-4はダイアフラムも大型ですから、バックキャビティ容積も少し欲張りたくなります。キャビティ奥行はサブバッフルと合わせて51mm、内容席は概算0.9リットルと出ました。
-24dB + Fs Notchで使えば、900Hzクロスくらいで使えないかな～ と妄想ちゅう。＝ふつうの2wayとは一味ちがう音になりますよ～。
